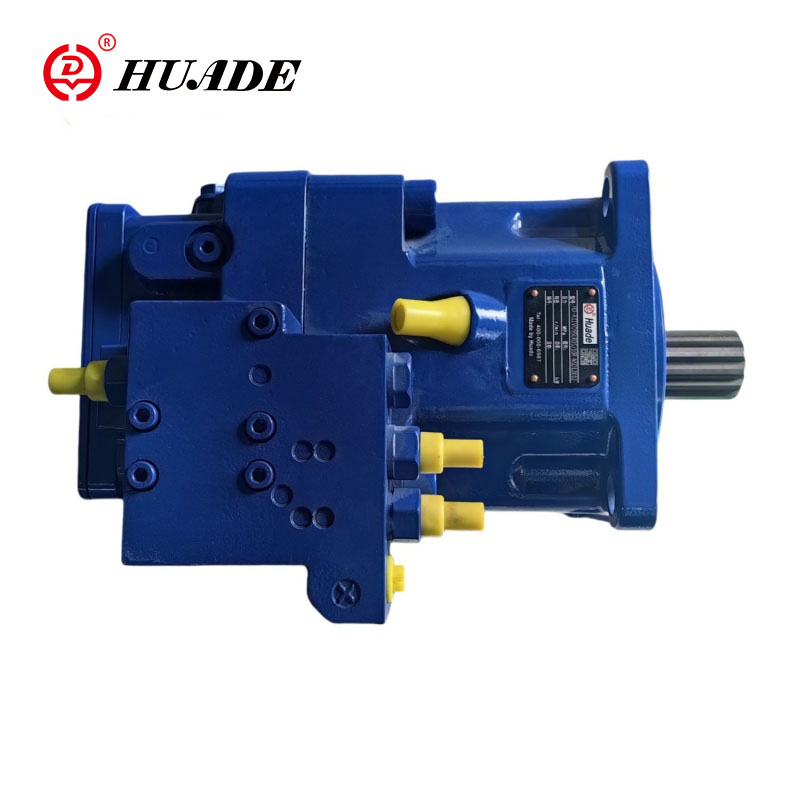

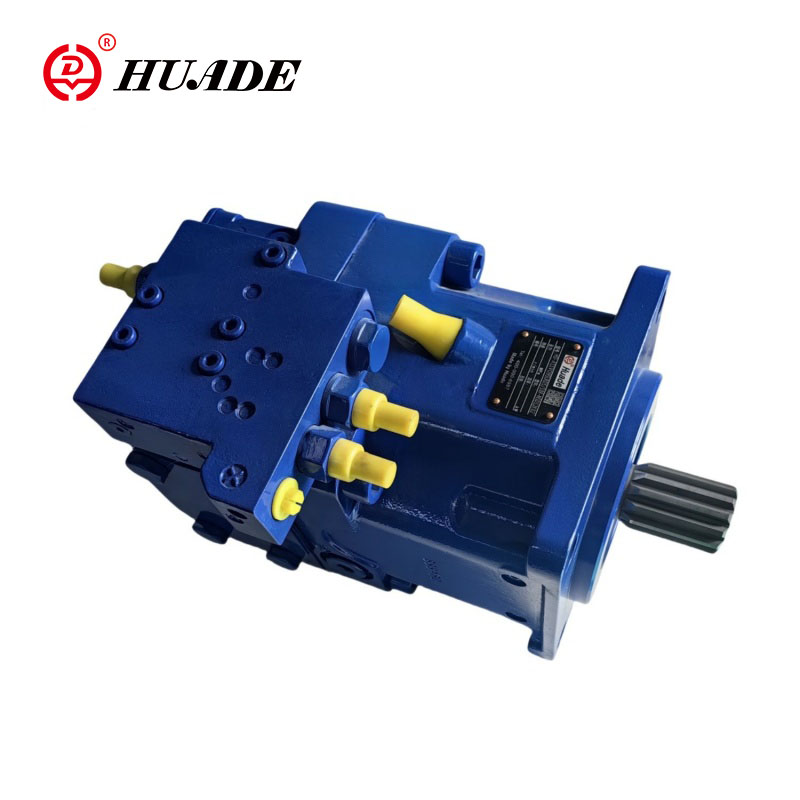

Аксиално-бутална променлива помпа A11VO

Аксиално-бутална променлива помпа с наклонена плоча A11VO на марката Huade се използва за хидростатична трансмисия в хидравлични системи с отворен кръг. Дебитът на тази аксиално-бутална помпа е пропорционален на скоростта на предаване и работния обем. Чрез регулиране на ъгъла на наклонената плоча дебитът може да се променя безстепенно. Помпата A11VO може да съответства на производителността на Rexroth.

Продуктов параметър на аксиално-бутална променлива помпа A11VO

•Диапазон на работно налягане

◇Вход-----Абсолютно налягане в порт S (смукателен порт)

Версия без зарядна помпа

Pabs min--------- 0,8 bar

Pabs max---------- 30 бара

Ако налягането е > 5 бара, моля, попитайте Huade Hydraulic.

Версия със зарядна помпа

Pabs min---------- 0,6 бара

Pabs max---------- 2 бара

◇Максимално допустима скорост (ограничение на скоростта)

Допустима скорост чрез увеличаване на входното налягане pabs при смукателния порт S или при Vg ≤Vg max

◇ Изход ---- Налягане в порт A или B

Номинално налягане pN---------- 350 bar

Максимално налягане Pmax ----------400 bar

Номинално налягане: Максимално проектно налягане, при което се осигурява якост на умора

Максимално налягане: Макс. работно налягане, което е допустимо за кратко време (t <1s).

◇ Минимално работно налягане

Необходимо е минимално работно налягане pB min в сервизния тръбопровод на помпата в зависимост от скоростта, ъгъла на завъртане и работния обем (вижте диаграмата).

◇Налягане на източване на кутията

Налягането на източване на кутията в отворите T1 и T2 може да бъде максимум с 1,2 бара по-високо от входното налягане в отвор S, но не по-високо от PL abs. макс. --------------2 бара.

Необходима е неограничена дренажна линия в пълен размер директно към резервоара.

◇ Температурен диапазон на уплътнителния пръстен на вала

Уплътнителният пръстен на вала FKM е допустим за температури на дренажа на корпуса от -25 ℃ до +115 ℃.

• Забележка:

За приложения под -25°C е необходим уплътнителен пръстен на вала от NBR (допустим температурен диапазон: -40°C до +90°C).

Посочете NBR уплътнителен пръстен на вал в ясен текст в поръчката.

Характеристика на продукта и приложение на аксиално-бутална променлива помпа A11VO

Характеристики:

▶Променлива аксиално-бутална помпа с дизайн на наклонена плоча за хидростатични задвижвания в хидравлична система с отворен кръг.

▶ Проектиран предимно за използване в мобилни приложения.

▶Помпата работи при условия на самозасмукване, с херметизиране на резервоара или с допълнителна вградена помпа за зареждане (работно колело).

▶Налична е широка гама от опции за управление, които отговарят на изискванията на всяко приложение.

▶Опцията за управление на мощността се регулира външно, дори когато помпата работи,

▶Проходното задвижване е подходящо за добавяне на зъбни помпи и аксиално-бутални помпи до същото, т.е. 100/% проходно задвижване.

▶Изходящият поток е пропорционален на скоростта на задвижване и безкрайно променлив между qv max и qv min = 0.

Приложение:

Аксиално-буталната променлива помпа A11VO на Huade се използва широко в инженерни машини и леко индустриално оборудване, металургични и минни машини за желязо и стомана, кораби, наземно оборудване на гражданската авиация, петролни и нефтохимически машини, строителни и ходещи машини.
