Когато се нуждаете от прецизен контрол на потока в компактни хидравлични системи, сандвич плочата с възвратен клапан Z2S 10 предлага надеждно решение. Този възвратен клапан с пилотно управление от Bosch Rexroth осигурява блокиране без течове в спестяващ място дизайн на сандвич плоча. Z2S 10 обслужва по-малки до средни хидравлични приложения, където поддържането на позиция и предотвратяването на обратен поток са критични.
Z2S 10 използва същите основни принципи на проектиране като по-големите модели от серията Z2S, но неговото обозначение с размер 10 означава, че пасва на моделите за монтаж CETOP 05, а не на по-големите интерфейси CETOP 07. Този по-малък отпечатък прави сандвич плочата с възвратен клапан Z2S 10 идеална за мобилно оборудване, компактни индустриални машини и приложения, където пространството е от първостепенно значение.
Основни характеристики на дизайна
Сандвич плочата на възвратния клапан Z2S 10 работи чрез пружинно натоварен тарелков механизъм, комбиниран с пилотно управление. Хидравличната течност тече свободно от порт A1 към A2 или B1 към B2, когато налягането се избутва в посока напред. Вентилният елемент се повдига от леглото си, позволявайки на маслото да преминава с минимално съпротивление. Когато потокът се опита да се обърне, пружината и обратното налягане притискат цилиндъра здраво към гнездото му, създавайки уплътнение метал към метал, което предотвратява всяко изтичане.
Това, което отличава Z2S 10 от обикновените възвратни клапани, е неговата способност за пилотна работа. Прилагането на натиск към пилотния отвор X или Y хидравлично отваря клапана срещу посоката на блокиране. Тази функция позволява контролирано понижаване на товарите или умишлено обръщане на потока, когато проектът на вашата система го изисква. Без пилотно налягане, сандвич плочата на възвратния клапан Z2S 10 поддържа своята блокираща функция за неопределено време без дрейф или изтичане.
Конфигурацията на сандвич плоча на Z2S 10 е с размери приблизително 162 мм дължина и 57 мм височина. Вентилът добавя приблизително 25 мм към дебелината на стека ви, когато е монтиран между други хидравлични компоненти. Четири болта M8 закрепват основните точки на монтаж, докато два болта M5 се справят с допълнителните връзки. Общото тегло е около 2,8 до 3,2 килограма в зависимост от конкретния вариант и опции.
Bosch Rexroth произвежда тялото на вентила Z2S 10 от висококачествен чугун или стомана с устойчива на корозия повърхностна обработка. Стандартната версия използва NBR уплътнения, подходящи за хидравлични масла на минерална основа. Когато вашето приложение изисква течности с фосфатни естери или друга синтетична хидравлика, можете да посочите FKM уплътнения, като добавите обозначението "V" към номера на вашата част.
Технически спецификации
Сандвич плочата на възвратния клапан Z2S 10 поддържа максимално работно налягане до 315 бара, идентично с по-големия си аналог Z2S 16. Този рейтинг от 31,5 мегапаскала означава, че Z2S 10 работи надеждно дори в хидравлични вериги с високо налягане. Максималният капацитет на потока достига 80 литра в минута в посока на свободния поток, което е подходящо за повечето малки до средни задвижващи механизми и хидравлични двигатели.
Опциите за крекинг налягане за Z2S 10 включват настройки от 3, 5, 7,5 и 10 бара. Това налягане на пукане определя колко обратно налягане се натрупва, преди клапанът да легне напълно. По-ниските налягания на напукване осигуряват по-строг контрол с по-малко натрупване на налягане, докато по-високите настройки толерират повече обратно налягане преди блокиране. Вашият избор зависи от това дали вашето приложение се нуждае от незабавно изключване или може да поеме известно повишаване на налягането по време на затваряне.
Работният температурен диапазон обхваща -30°C до +80°C със стандартни NBR уплътнения. Вариантите на уплътнението FKM работят от -20°C до +80°C. Тези температурни ограничения обхващат повечето работни среди на промишлено и мобилно оборудване. Вашата хидравлична течност трябва да поддържа вискозитет между 2,8 и 500 квадратни милиметра в секунда за правилна работа на Z2S 10.
Чистотата на течността значително влияе върху надеждността на сандвич плочата на обратния клапан Z2S 10. Bosch Rexroth определя NAS 1638 Class 9 или ISO 4406 20/18/15 като минимални стандарти за чистота. Замърсеното масло носи частици, които могат да се вградят в уплътнителните повърхности, причинявайки изтичане или предотвратявайки правилното затваряне на клапана. Инсталирането на подходяща филтрация преди Z2S 10 защитава вашата инвестиция и гарантира постоянна производителност.
Съотношенията на пилотната площ в дизайна Z2S 10 следват подобни пропорции на други клапани от серия Z2S. Съотношението между пилотната зона и блокиращата зона създава механично предимство, така че относително ниско пилотно налягане може да отвори клапана срещу високо системно налягане. Този дизайн означава, че не се нуждаете от отделни захранващи устройства за високо налягане, за да управлявате ефективно Z2S 10.
Общи приложения
Мобилното хидравлично оборудване често включва сандвич пластина на възвратния клапан Z2S 10. Компактните багери, мини товарачи и селскостопански машини се възползват от малкия размер на клапана и надеждната блокираща функция. Когато кофата на товарача задържа материал над главата, Z2S 10 предотвратява отклоняването на цилиндъра дори ако хидравличните маркучи се повредят или операторът по невнимание премести лостовете за управление в неутрални позиции.
Индустриалното пресово оборудване използва Z2S 10 за поддържане на позицията на буталката по време на операции по формоване. Пресите за щамповане на метал, спирачните преси и машините за формоване под налягане се нуждаят от цилиндри, които задържат точни позиции, докато се прилагат сили на формоване. Характеристиката на нулево изтичане на сандвич плочата с възвратен клапан Z2S 10 гарантира точност на размерите в готовите части, като елиминира всяко движение на цилиндъра по време на цикъла на пресоване.
Дървообработващите машини включват Z2S 10 за затягащи и задържащи вериги. CNC фрези, кантове и триони за панели използват хидравлични скоби за закрепване на детайлите по време на операции по рязане. Форматът на сандвич плоча позволява на производителите на машини да създават компактни вентилни колектори, които интегрират множество затягащи вериги в ограничено пространство под работни маси.
Повдигащите се маси и ножичните асансьори разчитат на Z2S 10 за безопасност при задържане на товара. Когато асансьорна платформа поддържа работници или материали на високи позиции, сандвич плочата на обратния клапан Z2S 10 осигурява излишна безопасност, като блокира отворите на цилиндъра независимо от главния насочващ клапан. Дори ако контролните клапани се повредят или хидравличните линии се скъсат, Z2S 10 предотвратява неконтролирано спускане.
Машините за леене под налягане на пластмаса в по-малкия тонажен диапазон използват Z2S 10 за вериги за затягане на матрицата. Клапанът поддържа прецизна сила на затягане през целия цикъл на впръскване и охлаждане. Монтажът на сандвич плоча опростява дизайна на колектора, тъй като инженерите могат да подреждат множество клапанни функции вертикално, вместо да ги подреждат в по-големи хоризонтални шарки.
Закупуване и ценообразуване
Оригинални Bosch Rexroth сандвич пластина с обратен клапан Z2S 10 единици обикновено струват между 180 и 280 щатски долара чрез оторизирани дистрибутори. Официалните канали на Rexroth предоставят пълна техническа документация, гаранционно покритие и достъп до инженерна поддръжка на приложения. Сроковете за доставка обикновено са от една до две седмици за стандартни конфигурации, съхранявани на склад на дистрибутора.
Специализирани хидравлични доставчици като Airline Hydraulics и [BuyRexroth.com](http://buyrexroth.com/) поддържат наличности специално за северноамериканския пазар. Тези дистрибутори често доставят в рамките на три до седем дни и могат да осигурят пакетни сделки, когато поръчвате няколко клапана или цели хидравлични системи. Цената им обикновено пада в диапазона от 170 до 260 долара в зависимост от количеството и конфигурацията.
Европейските купувачи имат достъп до Z2S 10 чрез местни сервизни центрове на Bosch Rexroth и оторизирани дистрибутори в Германия, Франция, Италия и други пазари. Ценообразуването на европейските пазари е приблизително 160 до 250 евро, със срокове за изпълнение, подобни на тези в Северна Америка.

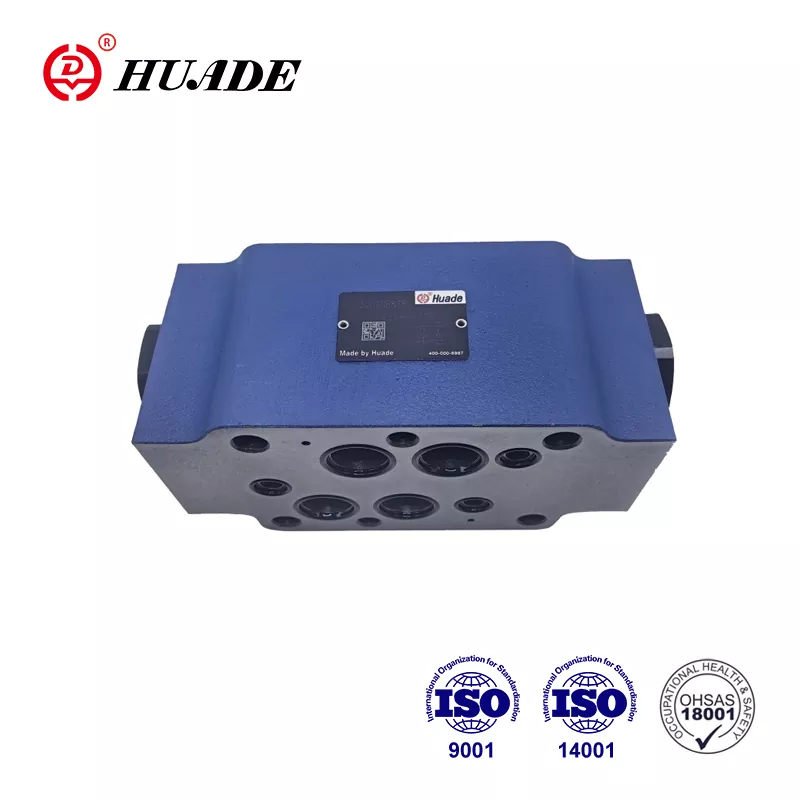

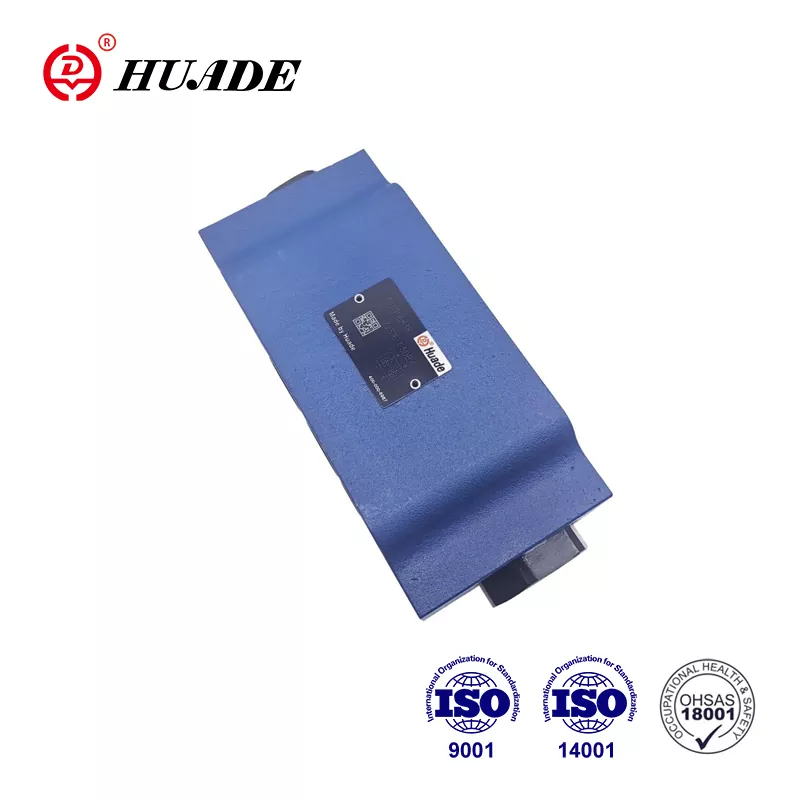

Алтернативни производители произвеждат съвместими версии на сандвич плочата на обратния клапан Z2S 10. Китайският производител Huade Hydraulic прави серията HD Z2S 10, която поддържа същия модел на монтаж CETOP 05 и подобни спецификации. Тези алтернативи обикновено струват 25 до 35 процента по-малко от оригиналните продукти на Rexroth, с цена около 120 до 200 долара. Компромисът включва намалена техническа документация и по-малко цялостна гаранционна поддръжка.
Когато поръчвате Z2S 10, проверете пълния номер на частта, включително серийно обозначение, код за налягане на напукване и спецификация на материала на уплътнението. Пълният номер на частта може да изглежда като Z2S10-1-5X за 3 бара разпукващ клапан за налягане с NBR уплътнения в текущата серия 5X. Добавянето на "/V" указва FKM уплътнения, докато блокиращата конфигурация (A, B или AB) се появява по-рано в последователността от номера на частта.
Указания за инсталиране
Монтирането на сандвич плоча с възвратен клапан Z2S 10 изисква специално внимание към подготовката на повърхността за монтаж. Свързващата повърхност трябва да постигне максимална грапавост Ra 0,8 и да поддържа плоскост в рамките на 0,01 mm на 100 mm дължина на повърхността. Тези спецификации не са незадължителни препоръки. Грубите или изкривени монтажни повърхности ще причинят изтичане на О-пръстен, което компрометира цялата цел на използването на възвратен клапан с нулеви течове.
Z2S 10 използва специфични размери на О-пръстените, които се различават от по-големите Z2S модели. Основните портове A, B, P и T изискват О-пръстени с външен диаметър 16 mm с напречно сечение 2 mm. Пилотните портове X и Y използват по-малки О-пръстени 8 mm на 1,5 mm. Преди монтажа се уверете, че имате правилния комплект О-пръстени, тъй като използването на грешни размери гарантира изтичане и потенциални проблеми със замърсяване.
Спецификациите на въртящия момент имат голямо значение при инсталации със сандвич плоча. Затегнете четирите монтажни болта M8 до 41 нютон-метра в диагонален кръст. Двата спомагателни болта M5 изискват 8,8 нютон-метра въртящ момент. Недостатъчното затягане позволява течове и потенциално изместване на клапана, докато прекомерното затягане може да изкриви алуминиевото или чугуненото тяло на клапана. Винаги използвайте калибриран динамометричен ключ, вместо ударни ключове или преценка чрез усещане.
Позиционирайте сандвич плочата на възвратния клапан Z2S 10 така, че щифтовете за локализиране да се подравнят точно с отворите във вашия монтажен колектор или подплоча. Тези дюбелни щифтове предотвратяват странично движение, което може да скъса О-пръстените по време на цикли на натиск. Почистете старателно всички монтажни повърхности преди сглобяване, за да отстраните всякакви метални стърготини, мръсотия или стар уплътнителен материал, който може да компрометира уплътнението.
След като затегнете всички болтове, напълнете вашата хидравлична система с чиста течност и завъртете задвижващите механизми няколко пъти, преди да приложите пълни работни натоварвания. Тази процедура за включване изчиства задържания въздух и проверява дали Z2S 10 работи правилно. Наблюдавайте за всякакви външни течове около уплътненията на О-пръстените по време на първоначалната работа. Малки течове, които се появяват по време на първото херметизиране, често показват неправилен въртящ момент на болта или повърхностно замърсяване.
Съображения за системна интеграция
Сандвич плочата на обратния клапан Z2S 10 обикновено се монтира между управляващ клапан и хидравличния задвижващ механизъм, който управлява. Това разположение позволява на Z2S 10 да блокира портовете на задвижването, когато насочващият вентил се премести в неутрално положение. Пилотните портове се свързват с работните портове на насочващия вентил, така че всеки умишлен поток през насочващия вентил също отваря Z2S 10 в подходящата посока.
Когато интегрирате Z2S 10 в приложения с вертикален цилиндър като повдигащи маси или пресови бутали, обърнете внимание на водопровода на пилотния порт. Налягането на пилота трябва да преодолее както напуканата пружина на натиск, така и всяко системно налягане, което се опитва да затвори принудително клапана. Недостатъчното пилотно налягане ще попречи на клапана да се отвори, оставяйки вашия задвижващ механизъм заключен в позиция, дори когато командвате движение.
Връзките на порта на резервоара изискват специално внимание при Z2S 10. Пилотният порт Y обикновено се свързва към резервоара директно или през порта на резервоара на насочващия клапан. Тази връзка трябва да достигне истинско атмосферно налягане, за да може вентилът да се затвори надеждно. Всяко обратно налягане в линията на резервоара може да попречи на пълното затваряне на клапана, което води до нежелано отклонение на задвижващия механизъм.
Помислете за спад на налягането през сандвич плочата на възвратния клапан Z2S 10, когато оразмерявате вашата хидравлична система. Правилно функциониращ Z2S 10 показва по-малко от 3 бара загуба на налягане при максимален номинален поток в посока на свободния поток. Този спад на налягането намалява наличната сила във вашия задвижващ механизъм и генерира топлина във вашето хидравлично масло. Увеличаването на размера на Z2S 10 за вашите изисквания за поток минимизира спада на налягането и подобрява ефективността на системата.
Множество клапани Z2S 10 могат да се подреждат заедно в конфигурации на сандвич плочи, за да управляват множество задвижващи механизми от компактен колектор. Този модулен подход опростява водопроводната инсталация и намалява броя на необходимите отделни места за монтиране на вентили. Всеки допълнителен клапанен слой обаче увеличава височината на стека и увеличава броя на уплътненията с О-пръстен, които изискват правилен монтаж.
Изисквания за поддръжка
Сандвич плочата на обратния клапан Z2S 10 се нуждае от относително минимална поддръжка, когато работи в рамките на проектните спецификации. Планирайте инспекции на всеки шест до дванадесет месеца в зависимост от вашия работен цикъл и работна среда. По време на инспекции проверете за външно просмукване на масло около уплътненията на О-пръстените и се уверете, че задвижващите механизми задържат позиция правилно, когато насочващите клапани са центрирани.
Тествайте работата на пилота, като зададете бавно движение на задвижващия механизъм и потвърдите плавно, последователно движение. Резко или колебливо движение може да означава, че Z2S 10 не се отваря напълно поради замърсяване или недостатъчно пилотно налягане. Измерете пилотното налягане в портовете X и Y при работни условия, за да се уверите, че надвишава спецификацията за налягане на пукнатини плюс всяко триене в пилотната верига.
Сменяйте уплътненията на О-пръстените на всеки две до пет години като превантивна поддръжка, независимо дали наблюдавате теч. Уплътнителните материали от NBR и FKM постепенно се втвърдяват от термични цикли и излагане на химикали с течение на времето. Втвърдените уплътнения губят способността си да се приспособяват към незначителни повърхностни неравности, което в крайна сметка позволява изтичане. Когато сменяте уплътненията, проверете цилиндъра на клапана и повърхностите на седлото за надраскване, ерозия или вградено замърсяване.
Наблюдавайте спада на налягането през сандвич плочата на възвратния клапан Z2S 10 по време на нормална работа. Увеличаващият се спад на налягането с течение на времето показва натрупване на замърсяване във вътрешните канали или частично запушване на тарелковия елемент. Не пренебрегвайте постепенно нарастващите спадове на налягането, защото те сигнализират за развиващи се проблеми, които в крайна сметка ще доведат до пълна повреда на клапана.
Ако Z2S 10 не успее да се освободи, когато се прилага пилотно налягане, първо проверете адекватното пилотно налягане на входа на клапана. Блокираните или ограничени пилотни проходи често причиняват неуспешно освобождаване. Проверете дали връзките на резервоара наистина достигат атмосферно налягане без ограничения. Ако тези вериги се проверяват правилно, но клапанът все още не се освобождава, вътрешното замърсяване вероятно е задръстило механизма на тапата.
Пълната повреда на клапана, при която възниква обратно изтичане, означава, че цилиндърът или седалката са претърпели повреда. Метални частици от другаде във вашата система могат да се вградят в уплътнителните повърхности, предотвратявайки плътното затваряне. На този етап сменете целия клапан Z2S 10, вместо да опитвате ремонт на място. Прецизната машинна обработка, необходима за правилното уплътняване на повърхностите, прави ремонта на място непрактичен.
Сравняване на алтернативи за размер 10
Parker Hannifin произвежда пилотно управлявани възвратни клапани в подобни диапазони на размери като Z2S 10. Сандвич вентилите CETOP 05 на Parker предлагат сравними спецификации с малко по-различен вътрешен дизайн. Тяхното ценообразуване обикновено съответства на нивата на Bosch Rexroth, така че вашият избор зависи повече от съществуващите системни компоненти и отношенията с дистрибуторите, отколкото от съображения за цена.
HYDAC произвежда възвратни клапани със сандвич плочи, които се монтират върху шаблони ISO 4401-05, съответстващи на отпечатъка Z2S 10. HYDAC набляга на устойчивостта на корозия и предлага варианти с функции за предварително отваряне, които намаляват хидравличния удар по време на прехода на клапаните. Тяхната цена е с около 10 до 15 процента по-висока от тази на сандвич плочата с възвратен клапан Z2S 10, но приложения, чувствителни към пикове на налягането, може да оправдаят премията.
Huade HD Z2S 10 представлява опция за директна замяна, произведена в Китай. Huade поддържа идентични монтажни размери, модели на портове и стойности на налягането, докато продава на значително по-ниски цени. Много потребители успешно внедряват клапани Huade в чувствителни към разходите приложения, където престоят носи управляеми последствия. Въпреки това, критичните системи за безопасност се възползват от установеното качество на Bosch Rexroth и цялостната техническа поддръжка.
Eaton Vickers произвежда пилотни възвратни клапани, оптимизирани за по-високи дебити. Ако вашето приложение надхвърля ограничението от 80 литра в минута на Z2S 10, помислете за алтернативи на Vickers, които могат да предложат по-добри характеристики на потока. Техните модели за монтаж използват подобни, но не идентични размери, така че проверете съвместимостта, преди да поръчате.
Sun Hydraulics произвежда пилотно управлявани възвратни клапани в стил патрон, които предлагат алтернатива на дизайна на сандвич плочи. Въпреки че не са директни заместители на Z2S 10, касетите Sun могат да постигнат подобни функции с различни конструкции на колектора. Тази опция има смисъл предимно за нови дизайни на системи, а не за модернизирани приложения.
Серийни вариации и номера на части
Bosch Rexroth произвежда сандвич пластина за обратен клапан Z2S 10 в няколко серийни обозначения. Серията 5X представлява текущо производство с NBR уплътнения за приложения с минерално масло. По-ранни серии като 50 и 60 все още се появяват в наследени системи, но новите инсталации трябва да определят компоненти 5X за най-добра наличност на части в бъдеще.
Добавянето на "V" към номера на частта указва FKM уплътнения вместо стандартен NBR. Например, Z2S10-1-5X използва уплътнения с минерално масло, докато Z2S10-1-5X/V използва уплътнения от FKM, предназначени за фосфатен естер или синтетични течности. Това разграничение има значение при приложения като огнеустойчива хидравлика или системи, използващи екологично чисти биоразградими масла.
Блокиращата конфигурация се появява в номера на частта като буквен код. „A“ показва блокиране само на порт A, „B“ блокира само порт B, а „AB“ блокира и двата порта. Повечето приложения използват конфигурацията AB, тъй като тя осигурява максимална гъвкавост за различни дизайни на вериги. Блокирането на един порт служи за специализирани цели, когато трябва да държите само едната страна на задвижващия механизъм.
Налягането на напукване се показва като цифров код: "1" указва 3 бара, "2" означава 5 бара, "3" означава 7,5 бара, а "4" означава 10 бара на напукване. По-ниските налягания на напукване осигуряват по-строг контрол, но могат да позволят повече обратно налягане преди поставяне. По-високите налягания на напукване понасят по-добре колебанията на налягането в системата, но изискват повече пилотно налягане за отваряне.
Пълните номера на части като R900409844 или R900481624 идентифицират конкретни Z2S 10 конфигурации в системата за поръчки на Bosch Rexroth. Винаги използвайте тези пълни номера на части, когато поръчвате резервни части, за да сте сигурни, че ще получите точната спецификация на клапана за вашето приложение. Общите описания или непълните номера на части могат да доведат до получаване на неправилни конфигурации.
Отстраняване на често срещани проблеми
Когато сандвич плочата на възвратния клапан Z2S 10 не успява да издържи натоварването и позволява дрейф на задвижващия механизъм, няколко причини заслужават разследване. Първо се уверете, че пилотните портове не получават неволно налягане, което отваря клапана. Кръстосано свързани пилотни линии или течащи насочващи клапани могат да приложат достатъчно налягане, за да разбият Z2S 10, дори когато очаквате да блокира.
Проверете за замърсяване в хидравличната течност, като вземете проба от масло и я анализирате за брой частици. Дори фини частици, невидими за проверка с просто око, могат да попречат на правилното запечатване. Ако нивата на замърсяване надвишават спецификациите на ISO 4406 20/18/15, почистете или сменете системните филтри и помислете за добавяне на по-фина филтрация преди Z2S 10.
Проучете внимателно моделите на външни течове. Течовете около жлебовете на О-пръстена показват или повредени уплътнения, неправилен въртящ момент на болта или изкривени монтажни повърхности. Протичането на масло от самото тяло на клапана предполага вътрешна повреда, изискваща пълна смяна на клапана. Никога не се опитвайте да ремонтирате вътрешни компоненти на място, тъй като изискваната прецизност надхвърля типичните възможности на работилницата.
Ако Z2S 10 не се освободи, когато прилагате пилотно налягане, измерете действителното налягане в пилотните отвори X и Y по време на работа. Нуждаете се от налягане, надвишаващо спецификацията за налягане на напукване плюс всякакво триене в пилотните проходи. Недостатъчното пилотно налягане е най-честата причина за неуспешно освобождаване. Проверете за блокирани пилотни линии, малки пилотни канали или неадекватно налягане от вашия насочващ клапан.
Необичаен шум от сандвич плочата на възвратния клапан Z2S 10 по време на работа обикновено показва кавитация или увличане на въздух. Уверете се, че връзките на вашия резервоар поддържат подходящи нива на маслото и че смукателните линии не вкарват въздух. Повредата от кавитация може бързо да унищожи седлото на клапана и повърхностите на тарелката, което изисква пълна подмяна.
Бъдещи развития
Дизайнът на хидравличната система продължава да се движи към по-големи възможности за наблюдение и диагностика. Докато основната сандвич плоча на възвратен клапан Z2S 10 остава чисто механичен компонент, модерните системи все повече интегрират сензори за налягане и позиционни преобразуватели във вентилните колектори. Тези сензори осигуряват обратна връзка в реално време за работата на клапана и изправността на системата, без да се изискват модификации на самия Z2S 10.
Преминаването към електрохидравлични системи създава нови приложения за пилотно управлявани възвратни клапани. Електрическите задвижващи механизми се справят с прецизно позициониране, докато хидравличните вериги осигуряват високо усилие, а Z2S 10 осигурява хидравлични позиции по време на прекъсване на захранването. Тази взаимодопълнителна връзка разширява случаите на използване на компактни възвратни клапани в хибридни енергийни системи.
Екологичните разпоредби водят до промени във формулите на хидравличните течности. Биоразградимите масла и нискотоксичните алтернативи печелят пазарен дял, особено в мобилното оборудване и екологично чувствителните места. Бъдещите спецификации на Z2S 10 може да включват уплътнителни материали, специално оптимизирани за тези нови типове течности извън настоящите опции за NBR и FKM.
Миниатюризацията продължава в мобилната хидравлика, тъй като производителите на оборудване търсят намаляване на теглото и подобрена ефективност. Z2S 10 вече обслужва добре компактни приложения, но може да се появят още по-малки варианти за микрохидравлични системи в роботиката и прецизното производствено оборудване.
Направете своя избор
Изборът на сандвич пластина с възвратен клапан Z2S 10 започва с изчисляване на вашите изисквания за максимален поток. Ако вашите задвижки се нуждаят от повече от 80 литра в минута, по-големите модели Z2S 16 или Z2S 22 отговарят по-добре на вашето приложение. За потоци под 80 литра в минута, Z2S 10 осигурява оптимална производителност в компактен пакет.
След това определете вашето максимално работно налягане. Рейтингът от 315 бара на Z2S 10 се справя с повечето приложения на индустриално и мобилно оборудване. Ако вашата система работи под 150 бара, вие сте в рамките на възможностите на вентила. Системи, приближаващи или надвишаващи 250 бара, изискват внимателно внимание към всички системни компоненти, включително подходящо филтриране и поддръжка на уплътнението.
Обмислете внимателно ограниченията на пространството за монтаж. Сандвич плочата Z2S 10 добавя 25 mm към височината на стека, а общият размер на обвивката е 162 mm на 57 mm. Уверете се, че зоната за монтиране на колектора или вентила отговаря на тези размери с достатъчно свободно пространство за хидравлични връзки и достъп за поддръжка.
Съвместимостта на течността определя избора на уплътнителен материал. Стандартните NBR уплътнения работят надеждно с хидравлични масла на петролна основа, които представляват по-голямата част от промишлените и мобилни приложения. Течностите с фосфатни естери, синтетичните хидравлики или биоразградимите масла изискват FKM уплътнения, посочени чрез добавяне на обозначението V към вашия номер на част.
Бюджетните съображения оказват влияние върху това дали ще изберете оригинални компоненти на Bosch Rexroth или съвместими алтернативи. Критични приложения за безопасност, при които повредата на клапана може да причини нараняване или значителни имуществени щети, оправдават премията за оригинално оборудване. По-малко взискателните приложения могат да приемат алтернативи с оптимизирана цена от производители като Huade, без да се прави компромис с приемливата надеждност.
Сандвич плочата на възвратния клапан Z2S 10 осигурява доказана производителност в компактни хидравлични приложения. Неговата комбинация от надеждно блокиране, пилотно освобождаване и спестяващ място сандвич формат го прави подходящ за мобилно оборудване, индустриални машини и специализирани производствени системи. Разбирането на спецификациите, изискванията за монтаж и нуждите от поддръжка ви помага да разположите ефективно този клапан във вашите хидравлични вериги.
