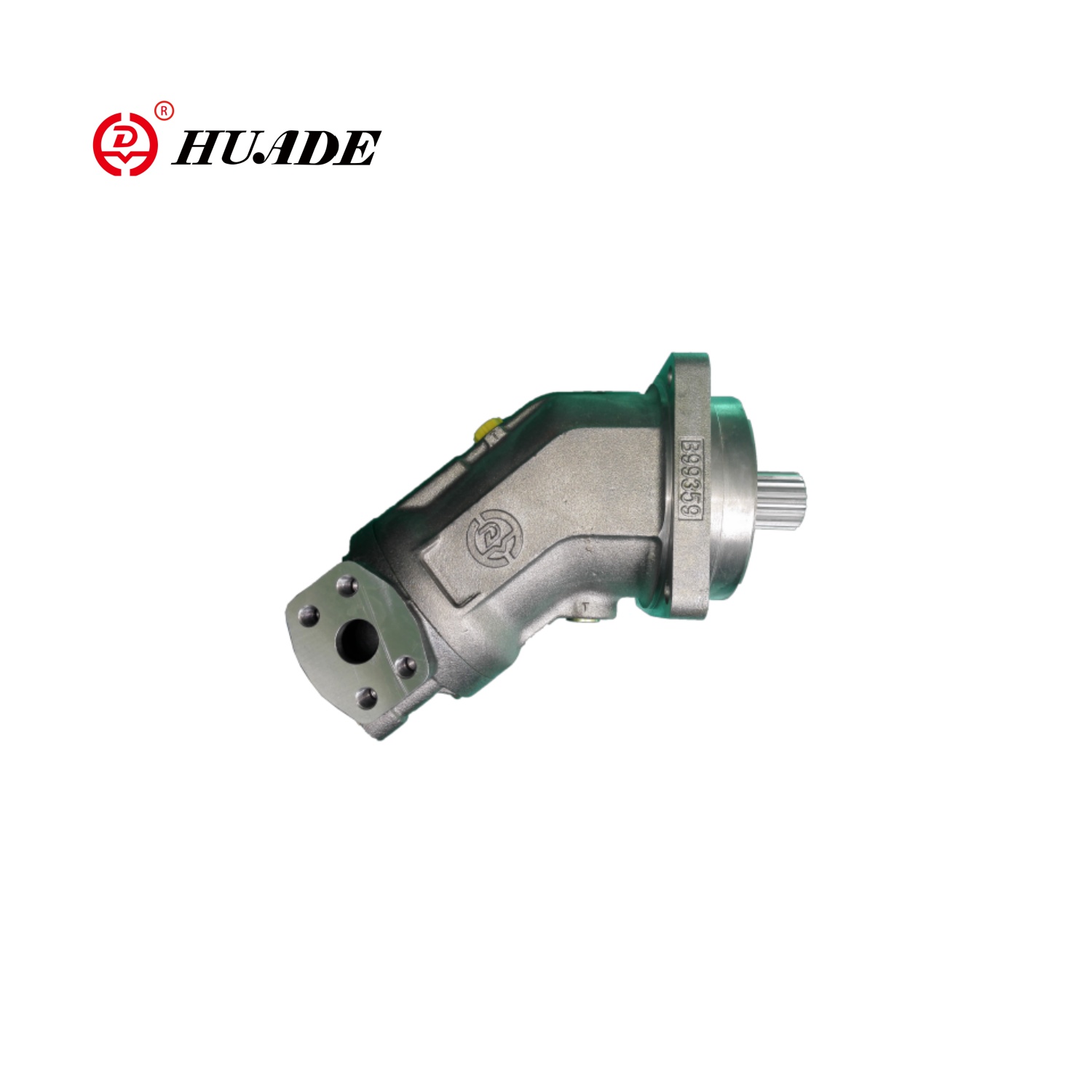

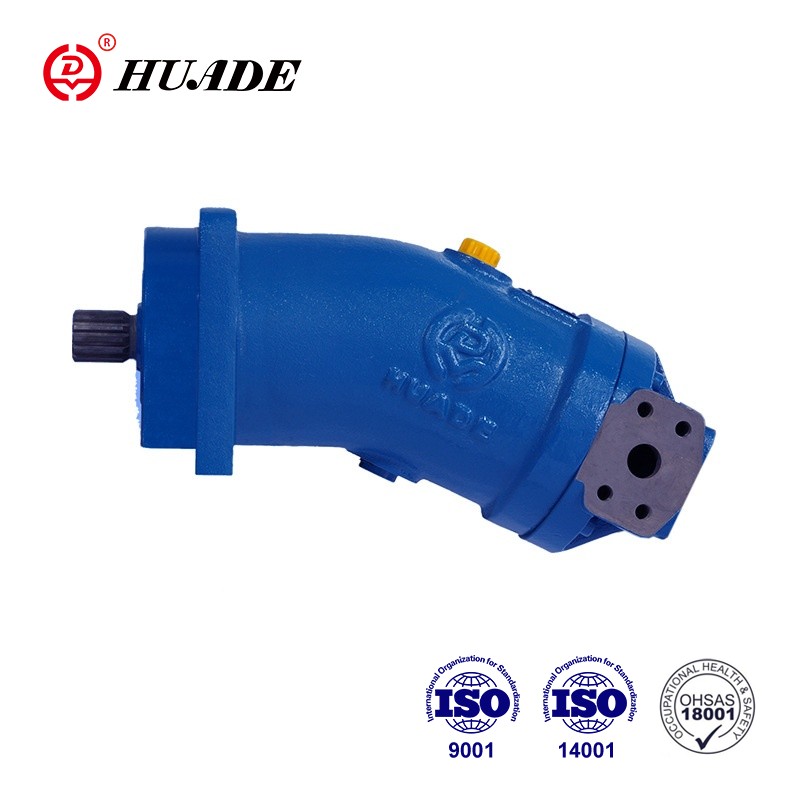

Аксиално-бутален фиксиран двигател A2FM има изключително висока адаптивност и гъвкавост. Подходящ е както за отворени, така и за затворени приложения. Моторът има характеристиките на компактен дизайн, висока обща ефективност и икономично и практично приложение.
■Уплътнение на вала…Допустимо натоварване под налягане
☑Срокът на експлоатация на уплътнението на вала се влияе от скоростта на аксиално-буталния блок и налягането на изтичане на корпуса (налягане в корпуса).
☑Средната разлика в налягането от 2 бара между корпуса и налягането на околната среда не може да бъде трайно надвишена при нормална работна температура.
☑ За по-високо диференциално налягане при намалена скорост вижте диаграмата. Разрешени са моментни пикове на налягането (t < 0,1 s) до 10 bar. Срокът на експлоатация на уплътнението на вала намалява с увеличаване на честотата на пиковете на налягането.
☑Налягането в кутията трябва да бъде равно или по-високо от налягането на околната среда.
■Температурен диапазон
☑Уплътнението на вала FKM може да се използва за температури на оттичане на корпуса от -25 °C до +115 °C
☑За случаи на приложение под -25 °C е необходимо NBR уплътнение на вала (допустим температурен диапазон -40 °C до +90 °C). Посочете NBR уплътнението на вала в обикновен текст при поръчка. Моля свържете се с нас.
■Посока на потока
| Посока на въртене, гледана на задвижващия вал | Посока на потока |
| по часовниковата стрелка (R) | A→B |
| обратно на часовниковата стрелка (L) | B→A |
■ Диапазон на скоростта
☑ Без ограничение на минималната скорост nmin. Ако се изисква равномерност на движението, скоростта nmin не трябва да бъде по-малка от 50 об/мин. Вижте таблицата със стойности за максимална скорост.
■ Лагер с дълъг живот
☑ Размери 250～500
☑ За дълъг експлоатационен живот и използване с HF хидравлични течности. Идентични външни размери като на мотор със стандартни лагери. Възможно е последващо преобразуване в лагери с дълъг живот.
☑Препоръчва се промиване на лагера и кутията през порт U.
■Поток на промиване...Препоръчва се
| Размери | 250 | 355 | 500 |
| qvпромиване (л/мин) | 10 | 16 | 16 |
| Портове | Порт за | Диаграма |
|
А,Б T |
Работещ порт Дренажен порт |
|
Характеристики:
Мотор HD-A2FM Размери 5~500 Серия 6
Номинално налягане 400 bar/Максимално налягане 450 bar
▶ Фиксиран двигател с аксиално заострена бутална въртяща се група с конструкция с огъната ос, за
хидростатични задвижвания в отворени и затворени вериги
▶ За използване в мобилни и стационарни приложения, Изходната скорост е
в зависимост от дебита на помпата и работния обем на двигателя.
▶ Фино градуираните размери позволяват широка адаптация към корпуса на задвижването
▶ Висока плътност на мощността, Малки размери, Висока обща ефективност, Добри начални характеристики, Икономичен дизайн, Еднокомпонентно конусно бутало с бутални пръстени за уплътняване.
Приложение:
A2FM аксиално-бутален двигател с фиксиран работен обем се използва широко в мобилни машини и различни индустриални случаи, като багери, кранове, товарачи, валяци, бетонобъркачки и други тежки машини и оборудване, както и в металургията, минното дело, петрола, химическата промишленост и други индустриални полета.
