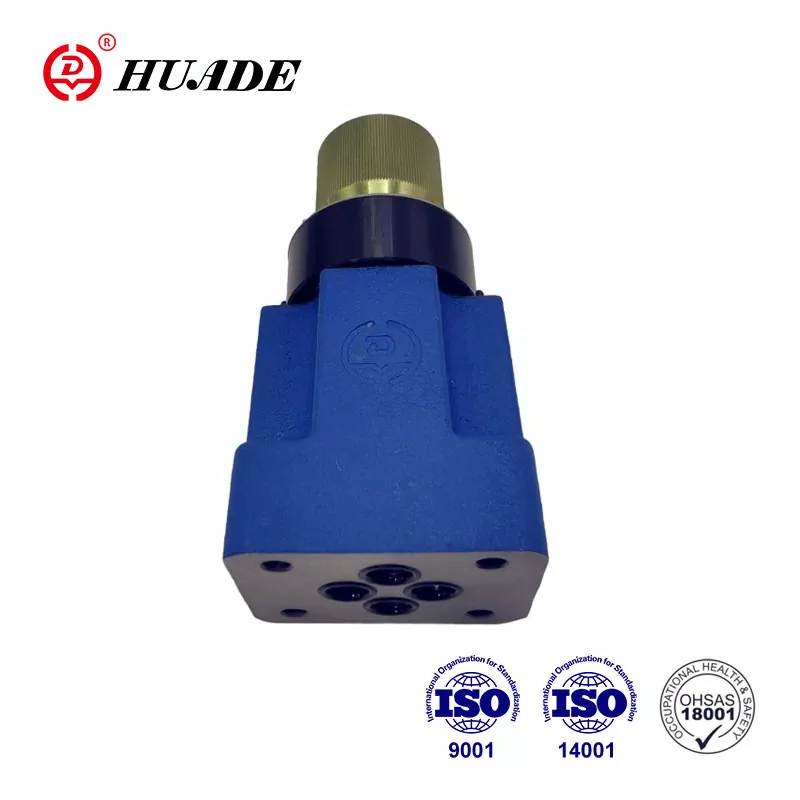

2посочен клапан за контрол на хидравличния поток: Пълно ръководство

Двупосочен клапан за контрол на хидравличния поток е решаващ компонент в хидравличните системи, който контролира колко бързо се движи течността през верига. Помислете за това като за воден кран - можете да го завъртите, за да контролирате колко вода изтича. В хидравличните системи тези клапани контролират скоростта на машини като багери, машини за подреждане на инжектиране и фабрично оборудване.

Защо контролът на потока има значение в хидравличните системи

Във всяка хидравлична система три неща са от съществено значение:

• Налягане- Определя колко сила или сила получавате
• Посока- Контролира по какъв начин се движат нещата
• Поток- контролира колко бързо се движат нещата

Как работи двупосочният клапан за контрол на хидравличния поток?

Основни части на клапана

Всеки 2 начина на управление на хидравличния поток има тези основни части:

• Корпуване на клапана- Външната обвивка, която се свързва с вашите хидравлични линии
• Отваряне на дросела- малка празнина, през която тече течност
• Контролен елемент- се движи, за да направи пропастта по -голяма или по -малка
• Механизъм за регулиране- Позволява ви да контролирате клапана (ръчно копче или електрически сигнал)
• Пролет- Помага на клапана да се върне в началната си позиция

Науката зад контрола на потока

Когато хидравличната течност тече през малък отвор, тя създава съпротива. Този принцип на хидравлична скорост на скоростта е това, което кара тези клапани да работят. Основната формула е:

Това означава:

• По -голямо отваряне = повече поток = по -бърза скорост
• По -малък отвор = по -малък поток = по -бавна скорост
• По -високо налягане = повече поток (ако отварянето остане същото)

За приложения за хидравлични цилиндрични клапани тази връзка директно контролира колко бързо се движи буталото. В хидравличните системи за управление на двигателя той определя скоростта на въртене.

Какви са видовете 2 -начинни клапани за контрол на хидравличния поток?

1. Прости клапани на дросела (некомпенсирани)

Това са най -основният тип. Те работят като ръчен воден кран:

Как работят:Ръчно регулирате копчето, за да промените размера на отвора

Най -доброто за:Прости приложения, при които точната скорост не е критична

2. Контролни клапани за контрол на потока на налягането

Те са много по -умни. Те автоматично се настройват, за да поддържат постоянния поток, дори когато налягането се промени.

Как работят:Специален механизъм вътре поддържа разликата в налягането през константата на отваряне на дросела

Най -доброто за:Прецизни машини, автоматизирани производствени линии

3. Налягането и компенсираните температури клапани

Това са най -модерният тип. Те се регулират както за налягането, така и за температурните промени.

Как работят:Специални материали вътре в отговор на температурните промени и автоматично регулирайте клапана

Най -доброто за:Аерокосмическо, тестово оборудване, критични приложения

Кой метод за управление трябва да изберете за вашия клапан за управление на хидравличния поток?

Ръчно управление

Какво е:Ръчни колела, копчета или винтове, които въртите на ръка

Кога да използвам:Прости машини, които не се нуждаят от автоматично управление

Примери:Основно оборудване за магазини, ръчни преси

Електрическо управление

Соленоидни клапани (ON/OFF)

• Функция:Прост контрол/изключен контрол като превключвател на светлината
• Добре за:Основни операции за стартиране/спиране
• Ограничение:Не може да осигури гладък контрол на скоростта

Пропорционални клапани

• Функция:Гладко управление на базата на електрически сигнали (0-10V или 4-20mA)
• Време за отговор:50-80 Hz (достатъчно бързо за повечето приложения)
• Добре за:Инжекционно формоване, обща автоматизация

Серво клапани

• Функция:Ултра-прецизен контрол с обратна връзка с позицията
• Време за отговор:150-200 Hz (много бързо)
• Добре за:Аерокосмическото пространство, производството с висока точност

Сравнение на производителността

Тип контрол	Точност	Скорост	Разходи	Най -добра употреба
Ръководство	Ниско	Бавно	Ниско	Просто оборудване
Соленоид	Ниско	Бързо	Ниско	Включване/изключване на контрола
Пропорционален	Средно висок	Среден	Среден	Обща автоматизация
Серво	Много високо	Много бързо	Високо	Прецизни приложения

Инсталиране и дизайн на системата

Къде трябва да се монтира 2 -посочен клапан за контрол на потока?

Можете да инсталирате клапани за контрол на потока по три начина:

Входни контроли (метър)

• Контролира маслото, влизащо в цилиндъра
• Добър за положителни натоварвания (като повдигане)
• Риск: Може да причини кавитация, ако не е проектирана правилно

Контрол на изхода (метър)

• Контролира маслото, излизащо от цилиндъра
• Добър за отрицателни натоварвания (като понижаване на тежките предмети)
• Осигурява по -добър контрол, но по -високо налягане

Байпасен контрол

• Изпраща допълнително масло обратно в резервоара
• По -малко ефективно, но по -просто
• Добре за приложения, нуждаещи се от променлива скорост

Съвети за дизайн за най -добро представяне

• Размер правилно:Изберете клапани, които работят на 20-80% от максималното им отваряне
• Дръжте маслото чисто:Използвайте правилна филтрация (стандарт ISO 4406)
• Помислете за температура:Уверете се, че клапаните работят във вашия температурен диапазон
• План за поддръжка:Оставете място за регулиране и подмяна на клапана

Приложения в реалния свят

Производствено оборудване

Машини за инжекционно формоване

• Използвайте пропорционални клапани за прецизен контрол на скоростта
• Множество етапи на скорост за различни части на цикъла
• Спестява енергия и подобрява качеството на продукта

Машинни инструменти

• Бърз подход, бавно хранене, бързи цикли на връщане
• CAM-оперативни клапани за автоматично превключване на скоростта
• Подобрява повърхностния завършек и живота на инструмента

Мобилно оборудване

Багери и товарачи

• Споделяне на потоци между множество функции
• Системи за чувствителност към натоварване за ефективност
• Гладко управление на оператора

Кранове и повдигащо оборудване

• Натоварващите клапани предотвратяват неконтролираното понижаване
• Прецизен контрол на скоростта за безопасност
• Възможност за аварийно понижаване

Аерокосмическо и отбрана

• Леки серво клапани
• Висока надеждност при екстремни условия
• Прецизен контрол на полетните повърхности

Избор на правилния клапан: Ръководство стъпка по стъпка

Най -добрите производители и продукти

Водещи марки

Bosch Rexroth

• 2FRM и 2FRE серийни клапани
• Индустриален стандарт за прецизност
• Отлична техническа поддръжка

Паркър Ханифин

• Серия от цветни потоци с цветно кодирани регулирани пръстени
• Широка гама от размери и опции
• Добра наличност по целия свят

Пристанище хидрат

• Клапани от серия DSJ и SF
• Модулен дизайн за лесна интеграция
• Възможности с високо налягане

Итън

• Касети клапани (SICV серия)
• Дизайн на пестене на пространство
• Многофункционални възможности

Danfoss

• PVG пропорционални клапани групи
• Проектиран за мобилно оборудване
• Персонализирани решения

Какво да търсите при купуване

• Техническите спецификации съответстват на вашите нужди
• Добра техническа документация
• Местно обслужване и поддръжка
• Разумни времена на олово
• Конкурентно ценообразуване
• Доказана надеждност във вашата индустрия

Бъдещи тенденции в технологията за контрол на потока

Интелигентни клапани и IoT интеграция

Съвременните клапани стават по -умни с:

• Вградени сензори за наблюдение
• Възможности за безжична комуникация
• Сигнали за прогнозна поддръжка
• Отдалечена настройка и мониторинг

Разширени материали

Новите материали правят клапани:

• По -устойчив на износване
• По -добре при екстремни температури
• По -дълготрайна
• По -ефективни

Фокус на енергийната ефективност

Новите дизайни се фокусират върху:

• Намаляване на енергийните отпадъци
• По -добро управление на топлината
• Подобрени оценки на ефективността
• Съответствие на околната среда

Често срещани проблеми и решения

Проблем	Решение
Скоростта варира в зависимост от товара	Надстройка до компенсиран налягане клапан
Лошо време за реакция	Проверете за въздух в системата, помислете за серво клапан
Лов или колебание на клапана	Добавете затихване, проверете твърдостта на системата
Прекомерно генериране на топлина	Проверете оразмеряването на клапана, помислете за управление на байпас
Непоследователно изпълнение	Подобрете филтрирането на маслото, проверете за износени компоненти

Поддръжка и отстраняване на неизправности

Редовни задачи за поддръжка

• Проверете чистотата на маслото- Редовно сменяйте филтрите
• Монитор на работната температура- Дръжте в рамките на ограниченията на производителя
• Проверете за външни течове- адрес незабавно
• Време за реакция на тест- Сравнете с измерванията на изходните стойности
• Сигнали за управление на калибриране- Осигурете точност във времето

Предупредителни знаци за гледане

• Муден отговор
• Непоследователни скорости
• Необичайни шумове
• Външно изтичане
• Прекомерна топлина

Съображения за разходите

Първоначални разходи

• Прости клапани на газта: $ 50-$ 200
• Пропорционални клапани: $ 300-$ 1500
• Серви клапани: $ 1000-$ 5000+

Дългосрочни разходи

• Спестяване на енергийна ефективност
• Намалена поддръжка
• Подобрено качество на продукта
• По -малко престой

Фактори на възвръщаемостта на инвестициите

• Подобрения на скоростта на производството
• Качествена консистенция
• Спестяване на енергия
• Намаляване на поддръжката

Заключение

Двупосочните клапани за контрол на хидравличния поток са от съществено значение за контролиране на скоростта в хидравличните системи. Ключът е избора на правилния тип за вашето приложение:

• Прости клапани на дроселаЗа основни, нискотарифни приложения
• Компенсирани клапани на наляганетоза последователно изпълнение
• Серво клапаниза най -високите точни нужди

Не забравяйте, че клапанът е само една част от вашата хидравлична система. Успехът зависи от правилния дизайн на системата, правилното оразмеряване, добрата поддръжка и избора на качествени компоненти от реномирани производители.

Цената на избора на грешно: Какво се случва, когато го сгрешите

Изборът на грешен клапан за контрол на потока може да доведе до сериозни проблеми и скъпи последици:

Проблеми с ефективността:

• Непоследователни скорости- Вашите машини няма да работят надеждно
• Продукти с лошо качество- Непоследователни производствени процеси
• Рискове за безопасност- Непредсказуемото поведение на машината може да причини злополуки

Финансово въздействие:

• Енергийни отпадъци- Лошо съчетаните клапани могат да увеличат консумацията на енергия с 15-30%
• Преждевременна повреда на оборудването- Грешното оразмеряване на клапана причинява прекомерно износване на помпи, цилиндри и двигатели
• Закъснения в производството- Ненадеждният хидравличен контрол на скоростта води до престой и пропуснати срокове
• Разходи за поддръжка- Неправилните клапани изискват по -често обслужване и подмяна

Проблеми в цялата система:

• Натрупване на топлина- Неефективните клапани генерират излишна топлина, намалявайки живота на маслото
• Повреда на помпата- Грешният контрол на потока може да причини кавитация на помпата или прегряване
• Несъответствие на хидравличния цилиндър- Неправилно оразмеряване на уврежданията на уплътненията и причинява вътрешно изтичане

Независимо дали изграждате нова машина или надграждате съществуваща, разбирането на тези основи ще ви помогне да направите правилния избор и да получите най -добрата производителност от вашата хидравлична система.

Допълнителни ресурси

За по -подробна техническа информация се консултирайте:

• Уебсайтове на производителя (Bosch Rexroth, Parker, Hawe)
• ISO 1219 Хидравлични символи стандарт
• Наръчник за хидравлично инженерство
• Локални хидравлични дистрибутори за поддръжка на приложения

Това ръководство предоставя основа за разбиране на двупосочните клапани за контрол на хидравличния поток. За конкретни приложения винаги се консултирайте с хидравлични инженери и следвайте препоръките на производителя.
