Когато работите с хидравлични системи, имате нужда от компоненти, които просто работят – ден след ден, смяна след смяна. The4WE10 насочващ клапане спечелил репутацията си във фабрики по целия свят точно поради тази причина. Този насочващ контролен клапан не е най-модерната технология, но 4WE10 се справя с основната задача да контролира потока на хидравличната течност със забележителна последователност.
The4WE10 клапандейства на прост принцип. Електромагнитна бобина избутва макара вътре в тялото на клапана, която отваря и затваря пътища за хидравлично масло. Когато захранвате намотката, макарата се движи. Когато спрете захранването, пружина го връща в първоначалното му положение. Дизайнът на 4WE10 е с директно действие, което означава, че няма пилотна степен или сложен механизъм между електрическия сигнал и механичното движение.
Разбиране на стандарта NG10 на 4WE10

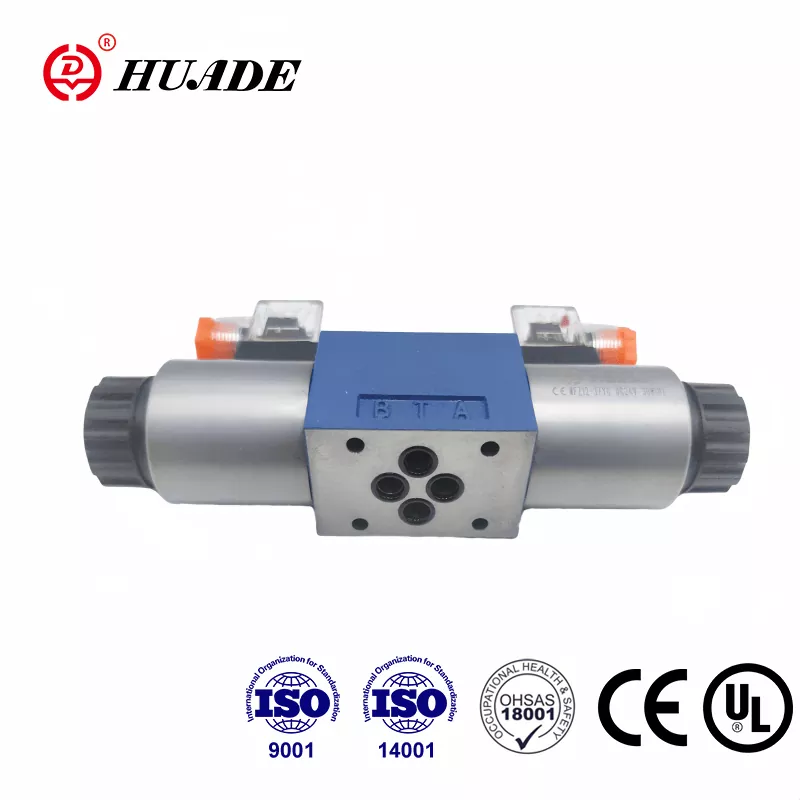

The4WE10 насочващ клапанследва така наречения стандарт за монтаж NG10, известен също като CETOP 5 или ISO 4401-05. Тази стандартизация има по-голямо значение, отколкото може да си помислите за насочените управляващи клапани. Това означава, че можете да замените 4WE10 от един производител с еквивалентен насочващ контролен клапан от друг, без да препроектирате монтажната си плоча или да пренастройвате системата си. За екипите по поддръжката и дизайнерите на оборудване тази взаимозаменяемост на 4WE10 намалява главоболията и разходите.
The4WE10 клапансе свързва чрез четири основни порта: P за вход под налягане, A и B за двата работни порта, които се свързват към вашите задвижващи механизми, и T за връщаща линия обратно към резервоара. Тази четирипосочна конфигурация дава на 4WE10 контрол върху двупосочното движение, поради което ще откриете, че тези насочващи контролни клапани контролират цилиндри, които трябва да се удължават и прибират.
Технически възможности на разпределителя 4WE10
The4WE10издържа налягане до 315-350 бара в зависимост от конкретния модел, което се превежда на около 4,569 PSI. Това е достатъчно за повечето промишлени машини, без да се навлиза в екстремно тежки територии. Номиналният дебит на 4WE10 е 120 литра в минута, въпреки че този насочващ контролен клапан може да увеличи до 160 литра в минута, когато е необходимо. За справка, 120 литра в минута се равняват приблизително на 31,7 галона в минута.
Тези числа определят къде4WE10 клапанпасва на вашата система. Ако пускате постоянно по-високи потоци през вашия насочващ контролен клапан, ще започнете да виждате спадове на налягането, които генерират топлина и губят енергия. Връзката между потока и спада на налягането в 4WE10 не е линейна — тя следва квадратичен закон, което означава, че удвояването на скоростта на потока учетворява загубата на налягане. При номиналните 120 литра в минута вашият управляващ клапан 4WE10 ще покаже около 12 бара спад на налягането, което представлява енергия, която се превръща в топлина, а не в полезна работа.
4WE10 Видове макари и техните приложения
The4WE10 клапанпредлага се в различни конфигурации на макара, идентифицирани с букви като D, E, G и H. Всяка буква определя какво се случва с пътищата на флуида, когато насочващият управляващ клапан седи в централната си позиция и изборът на правилната конфигурация 4WE10 има значение за това как се държи вашата машина.
The4WE10 H-шпулаблокира всички портове в централна позиция. Това създава хидравлична ключалка, която държи вашия цилиндър точно там, където е, дори под товар. Ще използвате тази конфигурация 4WE10, когато точността на позициониране е от значение, като например да държите скоба затворена, докато се извършва заваръчна операция. Недостатъкът е, че всяко топлинно разширение на уловеното масло може да повиши налягането във вашия управляващ клапан, така че трябва да вземете предвид това във вашия проект.
The4WE10 G-шпуласвързва порта за налягане директно към резервоара в централна позиция. Тази конфигурация на насочващ управляващ клапан разтоварва вашата помпа, намалявайки системното налягане до почти нула, докато 4WE10 не работи. Това е често срещано при пресови приложения, където машината чака между циклите. Помпата ви работи, но не се бори с високото налягане през клапана 4WE10, което пести енергия и намалява топлината.
The4WE10 Е-шпулаблокира порта за налягане, но свързва работните портове към резервоара. Това позволява на уловеното налягане да изтича от вашите задвижващи механизми, като същевременно предотвратява нов поток от помпата през насочващия управляващ клапан. Полезно е, когато трябва да освободите остатъчното налягане, преди да започне следващият цикъл на вашата система 4WE10.
Различните приложения се нуждаят от различно поведение, а стандартизираните буквени кодове улесняват уточняването точно кой управляващ клапан 4WE10 ви е необходим без дълги технически описания.
Инсталиране на вашия насочващ управляващ вентил 4WE10
Монтиране на4WE10е ясна, но трябва да обърнете внимание на няколко подробности. Насочващият управляващ вентил може да се монтира във всяка ориентация, но трябва да имате предвид къде завършват електрическите връзки на вашия 4WE10 за по-лесна поддръжка. Намотките са подвижни и могат да се въртят на 360 градуса около оста си, което помага, когато имате работа с тесни пространства на вашата инсталация 4WE10.
Един често пренебрегван детайл с4WE10 клапане налягането в връщащата линия. Докато главните портове поддържат 350 бара, портът на резервоара на вашия насочващ контролен клапан трябва да остане под 160 бара. Ако работите с няколко устройства 4WE10, които споделят обща връщаща линия, пиковете на налягането от един управляващ клапан могат да повлияят на други. Обратното налягане може дори да причини нежелано движение на макарата във вашия 4WE10. Използването на отделни възвратни клапани на всяка връщаща линия 4WE10 или осигуряването на подходящо оразмеряване на линията предотвратява този проблем.
The4WE10 насочващ клапанвключва разпоредби за ръчно управление, което ви позволява да го управлявате ръчно по време на пускане в експлоатация или отстраняване на неизправности. Тази функция на 4WE10 има ограничение на налягането от 50 бара на порта на резервоара. Той не е проектиран като функция за безопасност или за редовна работа на вашия управляващ клапан, а само като помощ при поддръжката.
4WE10 Електрически спецификации

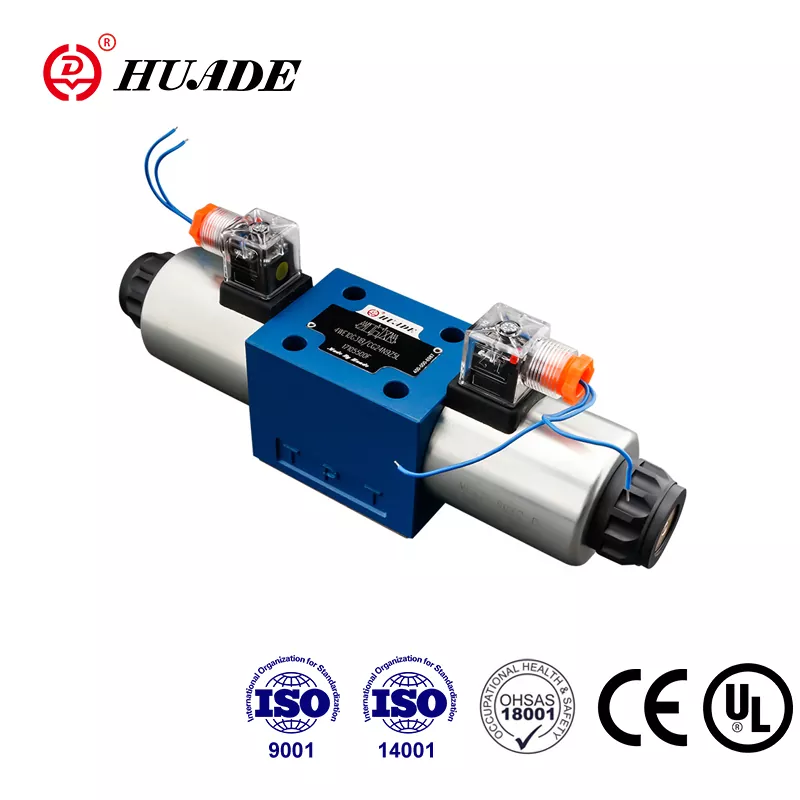

Повечето4WE10 управляващи клапаниработят на 24V DC, въпреки че ще намерите версии 4WE10 за 12V, 48V, 110V AC и 220V AC в зависимост от стандартите на вашето съоръжение. Бобината 4WE10 се свързва чрез електрически съединител DIN EN 175301-803, който се е превърнал в нещо като индустриален стандарт за индустриални насочващи клапани. Много версии 4WE10 включват LED индикатор, който светва, когато бобината е захранена, което ви дава бързо визуално потвърждение, без да се нуждаете от мултиметър.
The4WE10дизайнът на бобината използва конструкция с мокър щифт, което означава, че тя е в пряк контакт с хидравличното масло, протичащо през насочващия контролен клапан. Този маслен контакт в 4WE10 прави няколко полезни неща. Охлажда намотката, предотвратявайки термичното претоварване във вашия управляващ клапан. Потиска механичните вибрации и шума, поддържайки работата на 4WE10 тиха. И осигурява смазване, което удължава живота на бобината на вашия насочен контролен клапан. Недостатъкът е, че ако имате повреда на бобината на вашия 4WE10, трябва да източите или изолирате тази част от системата преди подмяната, въпреки че подвижният дизайн прави този процес относително бърз за насочващия контролен клапан.
Изисквания за течности за клапан 4WE10
The4WE10 насочващ клапаночаква хидравлично масло на минерална основа с вискозитет около 37 mm²/s при 55°C. 4WE10 толерира широк диапазон от 2,8 до 380 mm²/s, но работата при екстремни стойности влияе върху производителността на вашия насочващ управляващ клапан. Много рядкото масло увеличава вътрешния теч в 4WE10, докато гъстото масло забавя времето за реакция и увеличава спада на налягането през насочващия контролен клапан.
Контролът на замърсяването има голямо значение за4WE10 клапанживот. Препоръката за насочващи управляващи вентили е чистота по ISO 4406 от 20/18/15 или по-добра, с филтрация от 10-16 микрона. Това може да звучи твърде прецизно, но хлабините между макарата и отвора във вашия 4WE10 се измерват в диапазона от 5-25 микрона в зависимост от дизайна на управляващия клапан. Частиците в този размер действат като шкурка, износвайки прецизните повърхности във вашия 4WE10, които изолират всеки порт от останалите.
Твърдите частици създават драскотини, които увеличават изтичането с течение на времето във вашия4WE10 насочващ клапан. Меките замърсители и водата могат да стимулират корозията или да образуват утайки. Така или иначе, работата на вашия клапан 4WE10 се влошава. В наистина замърсени системи може да видите залепване там, където макарата 4WE10 отказва да се движи плавно или се връща бавно в централна позиция в насочващия контролен клапан.
4WE10 Пад на налягането и ефективност на системата
Разбирането на падането на налягането ви помага да проектирате по-ефективни системи с4WE10 клапан. При 60 литра в минута вашият управляващ клапан пада с около 3 бара. При 100 литра в минута това скача до 8 бара чрез 4WE10. При максималните 120 литра в минута вие губите 12 бара през насочващия контролен клапан.
Всеки бар спад на налягането при даден дебит представлява мощността, преобразувана в топлина във вашия4WE10. Формулата е ясна: загубата на мощност е равна на дебита, умножен по спада на налягането. При 100 литра в минута с 8 бара спад през вашия насочващ контролен клапан, това е около 1,3 киловата топлина. Вашата система трябва да разсее тази топлина, генерирана от 4WE10, или чрез охладител, или като приеме по-високи температури на маслото.
За системи, където ефективността има значение, поддържане на дебит под 80 литра в минута през4WE10 насочващ клапанви дава по-добър баланс между размера на вентила и генерирането на топлина. Ако се нуждаете от по-високи потоци, отколкото 4WE10 може да поеме ефективно, помислете за следващия размер или за използване на няколко насочващи контролни клапана паралелно.
4WE10 Време за превключване и реакция
The4WE10 клапанобикновено превключва за 70-120 милисекунди, което е достатъчно бързо за повечето промишлени приложения, но не мигновено. Вътрешните демпфериращи функции в насочващия контролен клапан изглаждат прехода, предотвратявайки хидравличен удар, който може да повреди компоненти или да създаде шум. Ще намерите малки отвори и камери, проектирани в макарата 4WE10, които измерват потока на маслото по време на събитието за превключване.
някои4WE10 насочващ клапанмоделите включват външни регулиращи винтове, които ви позволяват да настроите скоростта на превключване. Това става полезно, когато няколко блока 4WE10 споделят общи линии, което ви позволява да разпределите времената им за превключване, за да избегнете преходни процеси на налягането във вашата система с управляващ клапан.
Общи приложения за насочващия управляващ клапан 4WE10
Ще намерите4WE10 вентилив цялата индустриална среда. Приложенията за машинни инструменти използват насочващ контролен клапан 4WE10 за работно затягане, където цилиндърът трябва да се разшири със сила и да задържи позиция, докато се извършва рязане. Машините за леене под налягане използват 4WE10 за управление на щифтовете на клапаните, които регулират потока на пластмаса. Автоматизираните монтажни линии използват тези насочващи контролни клапани в роботи за вземане и поставяне за дискретни позициониращи движения.
The4WE10се отличава с дискретно управление - преместване в позиция A, спиране, преместване в позиция B, спиране. Този насочващ управляващ клапан не се справя добре с пропорционалното управление, защото е или отворен, или затворен без нищо между тях. Ако имате нужда от променлив контрол на скоростта или прецизно регулиране на потока отвъд това, което предлага 4WE10, вместо това ще преминете към пропорционален насочващ контролен клапан в серията 4WRPE.
Поддръжка на вашия клапан 4WE10
The4WE10конструкцията на подвижната серпентина опростява поддръжката на този насочен контролен клапан. Когато бобина се повреди на вашия 4WE10, можете да я смените, без да отваряте хидравличната система. Изключете електрическия щепсел, развийте задържащата гайка, издърпайте старата намотка и монтирайте новата на вашия насочващ управляващ вентил. Бобината 4WE10 може да се върти по време на монтажа, така че можете да позиционирате електрическия конектор където е най-удобно.
Вътрешно износване на макарата в4WE10 насочващ клапанв крайна сметка причинява повишено изтичане и муден отговор. Може да забележите, че цилиндърът се движи бавно, когато трябва да задържи позиция, или времето за превключване се увеличава на вашия 4WE10. В този момент търсите или реконструкция на насочващия контролен клапан с нови уплътнения и евентуално нова макара, или пълна подмяна на вашия 4WE10. Икономическото изчисление зависи от вашите разходи за труд спрямо цената на вентила.
Свързано със замърсяване залепване в4WE10се показва като прекъсваща работа или пълна липса на превключване. Понякога можете да възстановите функцията на вашия насочващ управляващ клапан чрез промиване на системата и подмяна на филтри, но ако се е появило набраздяване на макарата или отвора на 4WE10, имате нужда от резервни части за насочващия управляващ клапан.
Доставяне на вашия насочващ управляващ клапан 4WE10
Bosch Rexroth създаде4WE10дизайн и предлага най-голямото разнообразие от управляващи клапани с 53 различни конфигурации на макарата. Техните вентили 4WE10 служат като референтен стандарт за управляващи клапани. Hydac, Parker, Eaton Vickers и Argo Hytos произвеждат съвместими версии 4WE10, които се монтират на същия интерфейс. Китайски производители като CML и Huade произвеждат рентабилни алтернативи 4WE10, които поддържат стандарта за монтаж на насочени контролни вентили.
Ценообразуване за4WE10 насочващ клапанварира от около $18 до $38 за единица в зависимост от количеството, спецификациите и доставчика. Минималните количества за поръчка за единици 4WE10 варират от единични бройки до 50 или повече, като по-големите поръчки водят до по-ниски единични цени. Времето за доставка обикновено е 10-15 дни за стандартни конфигурации 4WE10.
Стандартизацията означава, че можете да източник4WE10 управляващи клапаниот множество доставчици и поддържане на взаимозаменяемост. За критични приложения може да складирате клапани 4WE10 от два различни производителя, за да сте сигурни, че никога не сте зависими от една единствена верига за доставки за вашите управляващи клапани.
Ограничения на 4WE10 и кога да се обмислят алтернативи
The4WE10 насочващ клапансе справя добре с проектираната си роля, но има ясни ограничения. Двоичният характер на управлението на 4WE10 означава, че този насочващ управляващ вентил не е подходящ за приложения, изискващи променлива скорост или плавен старт. Спадовете на налягането при висок дебит правят 4WE10 неефективен за непрекъснати операции с висок дебит. Вътрешното изтичане, присъщо на конструкцията на макарата 4WE10, означава, че този насочващ контролен клапан няма да поддържа налягане за неопределено време в конфигурации със затворен център.
Ако имате нужда от пропорционален контрол отвъд това, което4WE10оферти, разгледайте насочващите клапани с интегрирана електроника и пропорционални соленоиди. Ако се нуждаете от много ниско изтичане, помислете за клапани в стил "тарелка" вместо 4WE10. Ако работите с потоци значително над 120 литра в минута, следващият размер (NG16 или NG25) има повече смисъл от управляващия клапан 4WE10.
The4WE10технологията е зряла, което означава, че няма да видите драматични подобрения в основната производителност на 4WE10. Иновациите в хидравликата се насочиха към пропорционални и интелигентни управляващи клапани с интегрирана диагностика. 4WE10 остава уместен за приложения, където неговите възможности отговарят на изискванията и където доказаната, стандартизирана технология на управляващия клапан превъзхожда предимствата на по-новите подходи.
Избор на правилната конфигурация 4WE10
Избор на a4WE10 насочващ клапанизисква съпоставяне на параметрите на вашата система с възможностите на вентила. Изчислете необходимия си дебит и се уверете, че той остава под 80-100 литра в минута за ефективност с 4WE10. Уверете се, че налягането ви остава в рамките на границата от 315-350 бара с достатъчна граница на безопасност за вашия насочен контролен клапан. Изберете типа макара 4WE10, който осигурява поведението на центриране, от което се нуждае вашето приложение.
Обърнете внимание на наличното електрическо захранване на вашето място за инсталиране и посочете подходящото4WE10напрежение на бобината за вашия управляващ клапан. Помислете за достъпа за поддръжка – може ли някой да достигне до електрическия конектор и бобината на вашия 4WE10, когато е необходимо обслужване? Планирайте водопроводната инсталация на обратната линия, за да избегнете проблеми с обратното налягане с насочващия контролен клапан.
The4WE10надеждността идва от неговия лесен механичен дизайн и зрелите производствени процеси зад този насочен контролен клапан. Когато се прилага правилно в рамките на работния си диапазон и се поддържа в съответствие с основните практики на хидравличната система, 4WE10 осигурява години последователна работа. Тази надеждност, съчетана с глобална наличност и конкурентни цени, обяснява защо управляващият клапан 4WE10 остава стандартен избор за промишлено хидравлично управление, въпреки че е една от по-старите вентилни технологии, които все още се произвеждат.
За системи, които наистина се нуждаят само от дискретно управление на позицията при умерени скорости на потока,4WE10 насочващ клапанпредставлява практично, добре разбрано решение. Това няма да ви даде изтънчеността на по-новите технологии, но 4WE10 ще се появява на работа всеки ден и ще върши работата си без драма.
