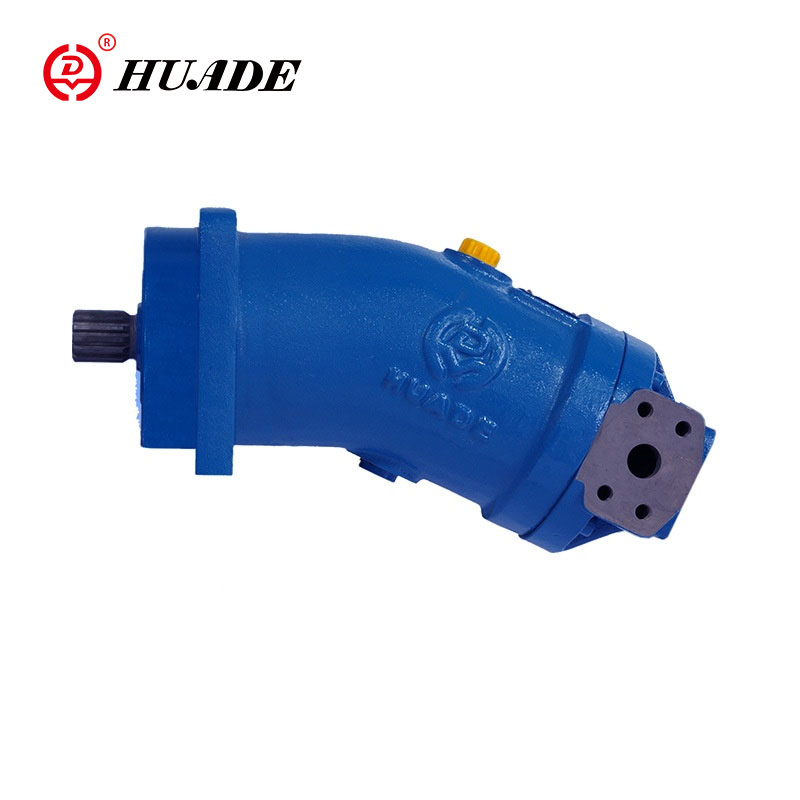

Аксиално-бутална фиксирана помпа/мотор A2F

Аксиално бутална неподвижна помпа/мотор A2F A2F може да се използва като помпа или двигател в хидростатични задвижвания, в отворена или затворена верига. Това е аксиално бутален блок с конструкция с огъната ос и фиксирано изместване. Ако работи като помпа, дебитът на помпата A2F е пропорционален на скоростта на задвижване и работния обем. Ако работи като двигател, изходната скорост на двигателя A2F е пропорционална на работния обем и обратно пропорционална на изместването. Изходният въртящ момент се увеличава със спада на налягането между страните с високо и ниско налягане.

Продуктов параметър на аксиално-бутална неподвижна помпа/мотор A2F

• Размер:10-500
• Пиково налягане: до 40MPa
• Верига: за отворена или затворена верига.
• Дизайн: аксиално заострено бутало, конструкция с огъната ос

▶Входящо работно налягане

◆помпа

Минимално налягане в портове A или B

P_абс-------0,08MPa

В затворени вериги захранващото налягане трябва да бъде между 0,2MPa и 0,6MPa в зависимост от скоростта на помпата и вискозитета на хидравличната течност

◆Мотор

Налягане в порт А или В

Номинално налягане PN = 35MPa

Пиково налягане P_макс= 40MPa

Сумата от наляганията в портове A и B не трябва да надвишава 70MPa (индивидуално налягане от двете страни макс. 40MPa)

▶Работно налягане на изхода

◆помпа

Номинално налягане---P_N= 35MPa

Пиково налягане-----P_макс= 40MPa

Натиск в корпуса

▶Максимално допустимо налягане в кутията (в порт Т)

Pabs----0.2MPa

▶Температурен диапазон на маслото

t_мин---- -25 ℃

t_макс--- +80℃

▶ Диапазон на вискозитет

V_мин----(за кратки периоди)10 мм²/s

V_макс---(за кратки периоди)1000мм²/s

▶Оптимален оперативен вискозитет

V_опт--- 16-36мм²/s

Характеристика на продукта и приложение на аксиално бутална неподвижна помпа/мотор A2F

Характеристики

▶Високопроизводителна ротационна група с добре доказана сферична контролна зона с предимствата: самоцентрираща се ниска периферна скорост, висока ефективност.

▶ Здравите търкалящи лагери издържат дълъг експлоатационен живот.

▶ Задвижващ вал, способен да приема радиално натоварване.

▶ ISO монтажен фланец, уеднаквен за фиксирано изместване.

▶Помпи/мотори и променливи двигатели от размер 55.

▶ Може да се използва заедно с огнеустойчиви течности.

▶ Ниско генериране на шум.

Приложение

Аксиално бутална неподвижна помпа/мотор A2F се използва широко в инженерни машини, машини за въглища, селскостопански машини, металургично оборудване, машинни инструменти и др.
