Когато промишлените машини трябва надеждно да променят посоката си, управляващият клапан от серията WMR предлага решение, което се ползва с доверие от десетилетия. Тези механично управлявани клапани контролират потока на хидравличната течност в индустриалните системи, като определят кога цилиндрите се разширяват или прибират и кога двигателите се въртят напред или назад.
Вентилът WMR се откроява, защото работи чрез чисто механично действие. Валяк или бутало се натиска от гърбица или движеща се част, която измества вътрешната макара и пренасочва потока на маслото. Тази директна физическа връзка означава, че вентилът реагира на действителната позиция на машината, а не на електрически сигнали, което го прави идеален за приложения, където механичната надеждност е от най-голямо значение.
Разбиране на основната функция

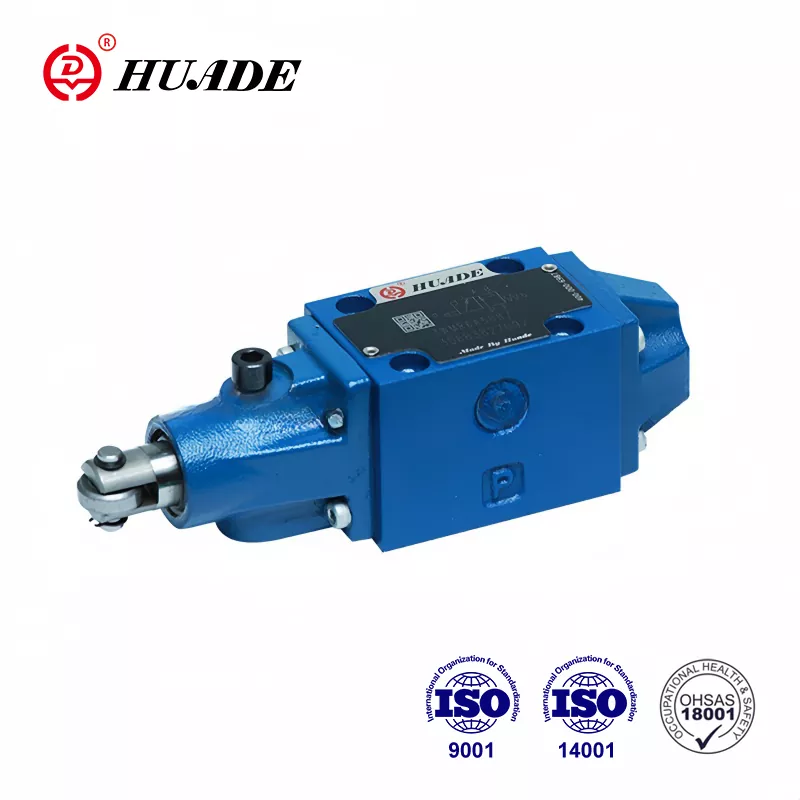

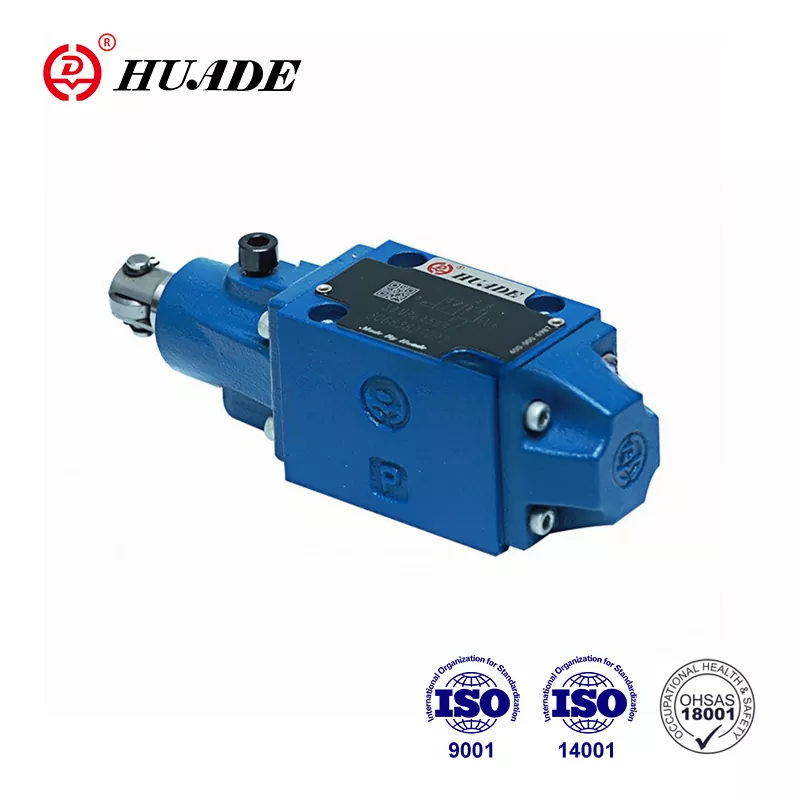

Насочващият управляващ вентил WMR работи като макарен вентил, монтиран на монтажна плоча. Когато нищо не избутва ролката, възвратните пружини държат макарата в неутрално положение. След като външна гърбица или механичен компонент притисне буталото на ролката, макарата се плъзга вътре в тялото на клапана и свързва различни портове заедно. Това действие пренасочва хидравличната течност към задвижващите механизми в желаната посока.
Тази философия на дизайна създава пряка връзка между физическото положение и хидравличното действие. Машините, крановете и оборудването за обработка на материали използват този принцип, за да гарантират, че движенията се извършват в правилната последователност. Вентилът не може да превключи, докато нещо физически не премести ролката, което осигурява присъща безопасност в много приложения.
Технически спецификации, които имат значение
Посочните управляващи вентили от серията WMR се предлагат в два основни размера съгласно стандартите ISO 4401. Дръжките с размер NG6 протичат до 60 литра в минута и налягане до 315 бара в портовете P, A и B. Размерът NG10 предлага подобни стойности на налягането с по-висок капацитет на потока. Тези спецификации позволяват на вентила да работи в взискателни индустриални среди.
Работната температура варира от минус 20 градуса по Целзий до плюс 80 градуса по Целзий със стандартни уплътнения от NBR. Вентилът приема хидравлични течности с вискозитет между 2,8 и 500 квадратни милиметра в секунда. Поддържането на чистота на течността по ISO 4406 клас 20/18/15 или по-добро помага за предотвратяване на вътрешно износване и удължава експлоатационния живот.
Едно ограничение изисква внимание по време на проектирането на системата. T портът, който връща течност към резервоара, има стандартно ограничение на налягането от 60 бара. Докато основните работни портове се справят лесно с 315 бара, превишаването на 60 бара при Т порта може да повреди уплътненията или да причини изтичане. Някои варианти с висока спецификация увеличават тази граница до 210 бара за приложения с по-високо обратно налягане.
Различни конфигурации за различни нужди
Посочните управляващи клапани от серията WMR предлагат множество конфигурации на макари, обикновено показани като хидравлични символи. Вентил с четири порта и три позиции може да държи всички портове блокирани в неутрално положение или може да свърже определени портове към резервоара. Символните кодове като C, E, J, L и M показват кои портове се свързват във всяка позиция. Производителите предлагат около 19 различни вариации на символи, за да отговарят на изискванията на различните схеми.
Двупозиционните вентили осигуряват по-просто управление за включване и изключване. Трипозиционните вентили добавят неутрално състояние, което може да блокира потока, да позволи свободно движение или да създаде други условия в зависимост от дизайна на макарата. Изборът на правилната конфигурация зависи от това дали цилиндрите трябва да задържат позицията си, когато клапанът се върне в неутрално положение или трябва да плават свободно.
Производители и вариации на моделите
Bosch Rexroth произвежда оригиналната серия WMR като част от продуктовата си фамилия Hydronorma. Тяхната серия NG6 размер 5X включва различни подредби на ролки и опции за монтаж. Вентилите се монтират върху стандартизирани подплочи, следвайки моделите на CETOP, което опростява подмяната и позволява смесване на компоненти от различни производители.
Hengli Hydraulics предлага серията WMR/U10 за приложения на NG10. Тяхната серия L3X предоставя 19 опции за символи с R-тип и U-тип ролкови конфигурации. Това разнообразие помага на инженерите да изберат точната позиция на ролката и посоката на задействане, необходими за тяхното специфично разположение на машината.
Други доставчици като PONAR Wadowice и Leader Hydraulics произвеждат съвместими клапани. Стандартизацията по ISO 4401 означава, че тези вентили могат физически да се сменят, въпреки че дизайнерите трябва да проверят дали номиналните стойности на налягането, капацитетите на потока и конфигурациите на макарата отговарят на нуждите на тяхното приложение.
Изисквания за инсталиране
Правилното монтиране на разпределител WMR започва с подготовката на повърхността. Монтажната повърхност на монтажната плоча трябва да отговаря на спецификациите за плоскост от 0,01 на 100 милиметра с максимална грапавост на повърхността Rz 4. Всякакви нередности могат да създадат пътища за изтичане около основата на клапана.
Четири винта M6 на 40 милиметра с вътрешен ключ закрепват клапана към подложката. Затягането на тези болтове до 9 нютон метра с толеранс от плюс или минус 15 процента осигурява адекватна сила на затягане, без да изкривява тялото на клапана. Кръстосаното затягане по диагонал осигурява равномерно разпределение на натиска.
Хидравличната система трябва да използва подходящо филтриране, преди да се свърже с управляващия клапан WMR. Инсталирането на филтри, които поддържат ISO 4406 Class 20/18/15 чистота, предпазва малките луфтове между макарата и тялото. Дори малки частици могат да надраскат тези повърхности, причинявайки вътрешно изтичане или залепване.
Приложения от реалния свят
Машинните инструменти използват насочващия управляващ клапан WMR за последователности на смяна на инструмента и работни операции по затягане. Докато шпинделът на машината или устройството за смяна на инструменти се движат до определени позиции, гърбиците активират ролката и задействат хидравлични движения. Това гарантира, че правилната последователност се случва автоматично без електронно управление.
Минното и металургичното оборудване разчита на тези клапани за позициониране на конвейера и контрол на шибъра. Суровите среди в тези индустрии правят механичното задействане привлекателно, защото няма електрически връзки, които да корозират или да се повредят. Прахът и влагата, които биха унищожили електронните сензори, имат минимално въздействие върху простата подредба на ролка и гърбица.
Подемните платформи и ножичните асансьори включват WMR клапани в системите за безопасност. Позицията на ролката може да показва дали предпазните щанги са поставени или дали платформата е достигнала определени височини. Тази физическа проверка добавя излишък към вериги за безопасност и отговаря на разпоредбите, изискващи механични блокировки.
Поддръжка и отстраняване на неизправности
Външен теч около монтажната повърхност обикновено показва повредени О-пръстени или неправилно затегнат клапан. Проверката и подмяната на монтажното уплътнение решава повечето проблеми с външни течове. Проверката дали монтажната повърхност остава плоска и неповредена предотвратява повторение.
Вътрешното изтичане се проявява като задвижващи механизми, които се движат бавно, когато клапанът трябва да ги задържи в позиция. Това често е резултат от замърсена течност, износваща макарата и отвора. Проверката на чистотата на течността и подмяната на филтри се справят с основната причина. В тежки случаи клапанът може да се нуждае от подмяна, ако износването надхвърли допустимите граници.
Лепкава или бавна работа се случва, когато макарата не се движи свободно в отвора. Замърсяването отново е начело в списъка с причини, но работата извън определените диапазони на температура или вискозитет също създава проблеми. Гарантирането, че хидравличната течност остава в рамките на спецификациите, предотвратява повечето оперативни проблеми с насочващия контролен клапан WMR.
Сравнение с други типове клапани
Серията WMM използва ръчен лост вместо ролка за задействане. Операторите ръчно преместват лоста, за да променят позицията на клапана, което работи добре за контроли, които хората управляват директно. Серията WMD заменя лоста с въртящо се копче, предлагайки по-компактна опция за ръчно управление.
Електрически управляваните електромагнитни клапани осигуряват дистанционно управление, но изискват електрическо захранване и управляващи сигнали. Тези вентили превключват по-бързо от механичните типове, но въвеждат потенциални точки на повреда чрез окабеляване, соленоиди и електронни контролери. Насочващият управляващ вентил WMR елиминира тези опасения в приложения, където механичното задействане има смисъл.
Вентилите с пилотно управление използват хидравлично налягане за преместване на по-големи макари, което позволява контрол на по-високи потоци с по-малки задействащи сили. Тези клапани струват повече и добавят сложност в сравнение с WMR дизайна с директно действие. За приложения в рамките на възможностите за дебит и налягане на WMR, по-простият дизайн често се оказва по-надежден и икономичен.
Съображения за управление на налягането
Докато P, A и B портовете се справят безопасно с 315 бара, ограничението на T порта изисква внимание при проектирането на системата. Всяко ограничение в линията на резервоара или използването на резервоар под налягане повишава налягането в Т порта. Обратното налягане от други клапани, споделящи същата линия на резервоара, също засяга този порт.
Инсталирането на отделна линия на резервоара за клапани със значителен обратен поток помага за управление на налягането в Т порта. Някои дизайнери използват специален възвратен колектор с ниско налягане, който се свързва директно към резервоара с минимални ограничения. За системи, при които е неизбежно по-високо налягане в Т порта, определянето на варианти с високо налягане на насочващия управляващ вентил WMR предотвратява преждевременна повреда на уплътнението.
Възвратните клапани или ограничителите в определени места на веригата могат неочаквано да създадат налягане в T порта. Внимателният анализ на веригата по време на проектирането идентифицира тези ситуации. Манометрите на T порта по време на пускане в експлоатация проверяват дали действителните условия остават в рамките на спецификациите.
Интегриране на контрол на потока
Насочващият управляващ вентил WMR превключва посоката на потока, но не контролира директно дебита. Повечето приложения изискват допълнителен контрол на потока за регулиране на скоростта на задвижващия механизъм. Иглените вентили или контролите на потока с компенсация на налягането се монтират или във веригата, или директно в портовете на вентила.
Някои модели WMR приемат ограничители на касети с резба, които се инсталират директно в P порта. Тези тапи с размер B08, B10 или B12 осигуряват просто ограничаване на потока и амортизиране на пикове на налягането. Интегрираният дизайн спестява място и намалява броя на отделните компоненти в хидравличния колектор.
Контролът на входния поток ограничава флуида, навлизащ в задвижващия механизъм, докато контролът на дозиращия поток ограничава обратния поток. Изборът зависи от характеристиките на натоварването и желаното качество на управление. Насочващият управляващ вентил WMR се адаптира към двата подхода чрез подходящ дизайн на веригата около вентила.
Пазарни съображения за 2025 г
Предизвикателствата пред веригата за доставки продължават да влияят на наличността на хидравличните компоненти. Сроковете за доставка на специализирани WMR конфигурации могат да се удължат няколко месеца, като някои производители цитират дати за доставка до септември 2025 г. Предварителното планиране и поддържането на стратегически инвентар помага да се избегнат производствени забавяния.
Ценообразуването за стандартни конфигурации NG6 започва от около 800 щатски долара от големите производители. Вторичният пазар предлага алтернативи, като използваните клапани понякога се предлагат в диапазона от 150 до 200 долара. Купуването на употребявани клапани обаче изисква внимателна проверка, за да се провери вътрешното състояние и да се избегне преждевременна повреда.
Стратегиите за множество източници, които включват както премиум марки като Bosch Rexroth, така и съвместими алтернативи от производители като Hengli, осигуряват гъвкавост на доставките. Стандартизацията по ISO 4401 означава, че превключването между марки остава осъществимо, ако спецификациите съвпадат. Поддържането на списъци с одобрени доставчици за множество доставчици намалява риска в настоящата пазарна среда.
Ролята в съвременната автоматизация
Тъй като фабриките добавят повече сензори, контролери и мрежова свързаност, простият механичен насочващ клапан WMR предлага стратегически предимства. Не може да бъде хакнат, не изисква софтуерни актуализации и се проваля по предвидими начини. Тази надеждност става ценна за критични за безопасността функции, които се нуждаят от механична поддръжка.
Европейските разпоредби като Cyber Resilience Act се фокусират върху сигурността на цифровите продукти. Чисто механичните компоненти като WMR клапана попадат извън тези изисквания, което опростява съответствието за производителите на машини. Клапанът осигурява сигурен основен слой, който не въвежда уязвимости в киберсигурността в системата.
Загрижеността за енергийната ефективност стимулира интереса към оптимизиране на хидравличните системи. Въпреки че самият управляващ клапан WMR не пести енергия, неговата надеждност и ниски вътрешни течове допринасят за цялостната ефективност на системата. Правилно оразмерените вентили с подходящ дебит минимизират падането на налягането и загубата на топлина.
Избор на правилната конфигурация
Изборът на управляващ вентил WMR започва с разбиране на изискванията за приложение. Максималният дебит и налягане определят дали оразмеряването NG6 или NG10 е подходящо. Типът на задвижващия механизъм и желаното поведение в неутрална позиция диктуват необходимата конфигурация на символа.
Позиционирането на ролката влияе върху това как вентилът се интегрира с механичната система. R-тип ролките се монтират от едната страна, докато U-тип ролките се монтират от другата, което позволява гъвкавост при поставянето на гърбицата. Необходимата сила на задействане и наличната геометрия на гърбицата оказват влияние върху този избор.
Изборът на уплътнителен материал зависи от вида на течността и температурните крайности. Стандартните NBR уплътнения работят с хидравлично масло на петролна основа в типични индустриални температурни диапазони. Високотемпературни приложения или синтетични течности може да изискват FKM уплътнения, които понасят различни условия. Проверката на химическата съвместимост предотвратява подуване или влошаване на уплътнението.
Документация и ресурси за поддръжка
Производителите предоставят подробна техническа документация за управляващия вентил WMR чрез своите уебсайтове. Листовете с данни изброяват точните спецификации, размери и кодове за поръчка. Ръководствата за монтаж обхващат подробно процедурите за монтаж и стойностите на въртящия момент.
CAD моделите в различни формати помагат при проектирането на машината и оформлението на колектора. Тези 3D представяния показват точните обвивки на клапаните и местоположенията на портовете, което позволява проверка на смущенията преди физическо прототипиране. Повечето производители предлагат модели във формати STEP или IGES, които се импортират в общ софтуер за проектиране.
Инженерната поддръжка на приложения помага за решаването на сложни въпроси, свързани с дизайна на веригата. Производителите поддържат технически екипи, които могат да препоръчат специфични конфигурации за необичайни приложения или да отстраняват проблеми в съществуващи системи. Възползването от тези ресурси по време на фазата на проектиране предотвратява скъпи грешки и препроектиране.
Заключителни съображения
Насочващият управляващ вентил WMR служи за приложения, при които механичното управление на позицията и надеждното превключване са от значение повече от електронната сложност. Неговият доказан дизайн се справя с взискателни условия в минното дело, металообработването и обработката на материали без уязвимостите на електронното управление. Разбирането на неговите възможности и ограничения позволява на инженерите да го прилагат ефективно.
Правилното управление на течностите значително удължава живота на клапана. Поддържането на стандарти за чистота, работата в определени температурни и вискозитетни диапазони и управлението на налягането в Т порта предотвратява повечето режими на повреда. Тези прости предпазни мерки правят насочващия контролен вентил WMR дълготраен компонент, който осигурява десетилетия на работа.
В свят, който върви към цифрова трансформация, вентилът WMR доказва, че механичните решения все още имат важна роля. Неспособността му да бъде хакнат или манипулиран от разстояние осигурява присъща сигурност. Физическата връзка между позицията на машината и хидравличното действие създава предвидимо поведение, на което могат да разчитат системите за безопасност. Поради тези причини управляващият клапан WMR остава актуален в съвременната промишлена хидравлика.
