Тези клапани са навсякъде около нас. Ще ги намерите в багери, които копаят основи, мотокари, преместващи кутии в складове и дори в системи за управление на самолети. Без тези клапани тежките машини биха били невъзможни за управление.
Как работят тези клапани?
Основните части
Всеки хидравличен насочващ клапан има три ключови части, които работят заедно:
1. Корпус на клапана
Тялото на вентила е като къщата, в която се случва всичко. Обикновено се прави от здрави материали като стомана или алуминий. Вътре има внимателно пробити дупки, наречени портове. Тези портове имат специални имена:
- P порт:Където влиза течност под налягане
- T порт:Където течността се връща в резервоара
- A и B портове:Къде отива течността за задвижване на цилиндри или двигатели
2. Контролен елемент
Това е движещата се част, която всъщност насочва течността. Има два основни вида:
Макара:Кръгла, плъзгаща се част, която прилича на молив с по-широки части. Докато се плъзга напред-назад, той отваря и затваря различни пътища за течността.
Тапа:Конусовидно парче, което работи като тапа в бутилка. Той се затваря много плътно, когато е затворен, но може да се отвори, за да пропусне течност.
3. Актуатор
Това е, което движи контролния елемент. Често срещаните типове включват:
- Пружини, които бутат клапана обратно в безопасно положение
- Соленоиди (електрически магнити), които се движат при захранване
- Ръчни лостове за ръчно управление
- Пилотни контроли, които използват собственото налягане на системата
Как тече течност
Нека използваме прост пример с хидравличен цилиндър:
Неутрална позиция:Когато вентилът е в средно положение, цилиндърът остава неподвижен. В зависимост от конструкцията на клапана, течността може да бъде блокирана или да може да се върне обратно в резервоара.
Разширена позиция:Клапанът свързва порта за налягане (P) с порт A, изпращайки течност за разширяване на цилиндъра. В същото време течността от другата страна на цилиндъра тече обратно през порт B към резервоара (T).
Позиция на прибиране:Сега вентилът превключва. Налягането отива към порт B, за да прибере цилиндъра, докато течността се връща от порт A към резервоара.
Видове хидравлични насочващи клапани
По вътрешен дизайн
Макарови вентили
Това са най-често срещаният тип. Макарата се плъзга вътре в тялото на клапана, за да създаде различни пътища на потока.
Добри точки:
- Може да се справя със сложни операции с множество позиции
- Ниско съпротивление на потока на течността
- Универсален и широко използван
Не толкова добре:
- Малки пролуки позволяват изтичане на течност вътре
- Може да заседне, ако течността е замърсена
Тарелкови клапани
Те използват конусовидни или топчести елементи, които плътно прилепват към седалката.
Добри точки:
- Почти няма вътрешни течове
- Работете добре с мръсна течност
- Страхотен за задържане на тежки товари
Не толкова добре:
- Ограничено до прости функции за включване/изключване
- Нуждаете се от повече сила за работа
Според това как се управляват
Ръчни вентили:Управлява се ръчно с помощта на лостове, копчета или бутони. Прости и надеждни, но трябва някой да ги управлява.

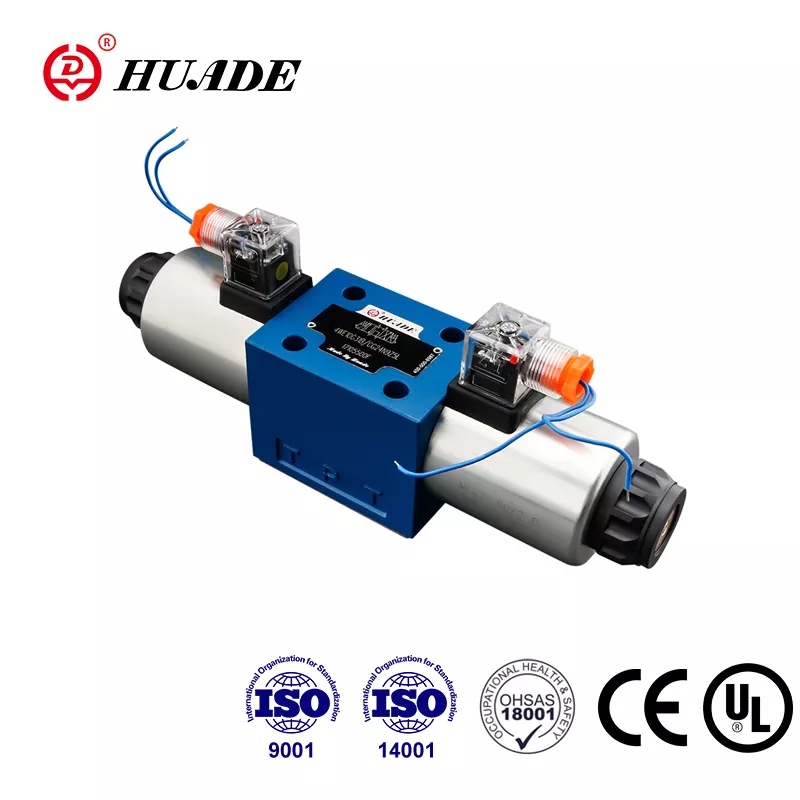

Електромагнитни вентили:Използвайте електричество за работа. Те са идеални за автоматизирани системи и могат да се управляват от компютри.
Клапани с пилотно управление:Използвайте собственото хидравлично налягане на системата, за да преместите главния клапан. Това е като да използвате малък вентил за управление на голям клапан - чудесно за приложения с голям поток.
Чрез контролна прецизност
Клапани за включване/изключване:Прости превключватели, които са или напълно отворени, или напълно затворени. Като превключвател за осветление - или е включен, или изключен.
Пропорционални вентили:Те могат да се отварят частично, като превключвател за димер за осветление. Колкото повече увеличавате управляващия сигнал, толкова повече се отваря вентилът. Това ви дава плавен контрол на скоростта.
Серво вентили:Най-прецизният тип, използван в приложения, които се нуждаят от изключително точен контрол, като самолети или прецизно производствено оборудване.
Важни функции и спецификации
Функции на центъра
За макарните вентили е много важно какво се случва в неутрална (централна) позиция:
Затворен център:Всички портове са блокирани. Това заключва цилиндъра на място, но кара помпата да работи по-трудно.
Отворен център:Портът за налягане се свързва към резервоара. Това спестява енергия, като оставя помпата да работи без налягане, но цилиндърът може да се отклони.
Тандемен център:Компромис, който спестява малко енергия, като същевременно осигурява по-добро задържане на товара.
Ключови показатели за изпълнение
- Рейтинг на налягането:С колко налягане клапанът може да се справи безопасно. Обикновено се измерва в PSI или бар.
- Дебит:Колко течност може да премине за минута. Обикновено се измерва в галони в минута (GPM) или литри в минута.
- Време за реакция:Колко бързо клапанът реагира на управляващ сигнал. Важно за приложения, които се нуждаят от бързи движения.
- Пад на налягането:Колко налягане се губи, когато течността тече през клапана. По-ниското е по-добро за ефективност.
Символи и стандарти за клапани
Инженерите използват специални символи, за да покажат клапаните в хидравличните диаграми. Тези символи следват международните стандарти (ISO 1219), така че инженерите по целия свят да могат да ги разберат.
Символ на клапан показва:
- Карета, представящи всяка позиция
- Стрелките, показващи пътищата на потока
- Линии с Т-маркери, показващи блокирани пътища
- Букви (P, T, A, B), обозначаващи портовете
- Символи за пружини и соленоиди
Например "4/3 клапан" означава 4 порта и 3 позиции.
Общи приложения
Строителна техника
Багерите използват множество насочващи контролни клапани, за да управляват независимо една от друга стрелата, рамото, кофата и верижите. Операторите използват джойстици, които изпращат сигнали към пропорционалните вентили за плавно управление.
Производство
Монтажните линии използват тези клапани за управление на роботизирани ръце, преси и конвейерни системи. Електромагнитните клапани реагират на компютърни команди за прецизно синхронизиране.
Селско стопанство
Съвременните трактори използват пропорционални клапанни блокове за управление на приспособления като плугове и комбайни. Някои системи дори се интегрират с GPS за автоматизирана работа на терен.
Космонавтика
Самолетите използват изключително надеждни серво клапани за управление на полета. Тези клапани трябва да работят перфектно дори при екстремни условия.
Топ производители
Bosch Rexroth:Известен с висококачествени вентили с усъвършенствана електроника и възможности за наблюдение.
Паркър Ханифин:Предлага широка гама от основни индустриални вентили до специализирани вентили за мобилно оборудване.
Итън (Викерс):Известен с издръжливи клапани, които издържат дълго време при тежки условия.
Danfoss:Специализира в мобилна хидравлика и енергийно ефективни системи.
HYDAC:Известен с компактни патронни вентили и персонализирани колекторни решения.
Монтаж и поддръжка
Избор на правилния клапан
Обмислете следните фактори:
- Изисквания за налягане и поток: Съобразете се с нуждите на вашата система
- Тип управление: Вкл./изкл. за прости задачи, пропорционално за променлива скорост
- Околна среда: Изберете уплътнения и покрития, подходящи за вашите условия
- Безопасност: Изберете централни функции, които осигуряват безопасна работа
Често срещани проблеми и решения
Клапанът не работи:
- Проверете електрическите връзки на електромагнитните вентили
- Проверете адекватното хидравлично налягане за пилотно управляваните клапани
- Потърсете механични препятствия
Бавна или нестабилна работа:
- Почистете или сменете замърсената хидравлична течност
- Проверете за въздух в системата
- Проверете за износени компоненти на клапана
Външни течове:
- Сменете износените уплътнения и уплътнения
- Проверете плоскостта на монтажната повърхност
- Проверете правилния въртящ момент на болта
Най-добри практики
Инсталация:
- Поддържайте всичко чисто по време на монтажа
- Използвайте подходящи уплътнения и уплътнителни смеси
- Затегнете болтовете до посочените стойности на въртящия момент
Операция:
- Започнете с ниско налягане, за да проверите основната функция
- Следете температурата и налягането в системата
- Поддържайте хидравличната течност чиста с подходящо филтриране
Поддръжка:
- Проверявайте редовно работата на клапана
- Сменете хидравличната течност според графика
- Съхранявайте подробни записи за поддръжка
Бъдещи тенденции
Индустрията на хидравличните клапани продължава да се развива:
Интелигентни вентили:Новите вентили включват сензори и електроника, които могат да отчитат тяхното състояние и ефективност. Това помага да се предвиди кога е необходима поддръжка.
Енергийна ефективност:Производителите разработват вентили, които губят по-малко енергия, помагайки за намаляване на оперативните разходи и въздействието върху околната среда.
Интеграция:Вентилите стават все по-компактни и интегрирани с други компоненти на системата, намалявайки точките на течове и времето за монтаж.
Цифрово управление:Повече вентили са проектирани да работят с цифрови системи за управление и мрежи на Интернет на нещата (IoT).
Хидравличните насочващи клапани са основни компоненти, които правят съвременните машини възможни. От прости клапани за включване/изключване до сложни серво системи, тези устройства преобразуват електрически или механични сигнали в контролирана хидравлична мощност.
Разбирането как работят тези клапани, техните различни видове и как да ги избирате и поддържате е от решаващо значение за всеки, който работи с хидравлични системи. С напредването на технологиите тези вентили стават по-умни, по-ефективни и по-интегрирани с цифрови системи за управление.
Независимо дали работите с тежко оборудване, проектирате системи за автоматизация или поддържате хидравлични машини, познаването на управляващите клапани ще ви помогне да работите по-ефективно и безопасно.
Като изберете правилния вентил за вашето приложение и го поддържате правилно, можете да осигурите надеждна работа и дълъг експлоатационен живот. Ключът е разбирането на вашите системни изисквания и съпоставянето им с подходящата вентилна технология.
Не забравяйте, че когато се съмнявате, консултирайте се с експерти по хидравлични системи или производители на клапани. Те могат да осигурят конкретни насоки за вашите уникални нужди от приложения и да ви помогнат да осигурите оптимална производителност на системата.
