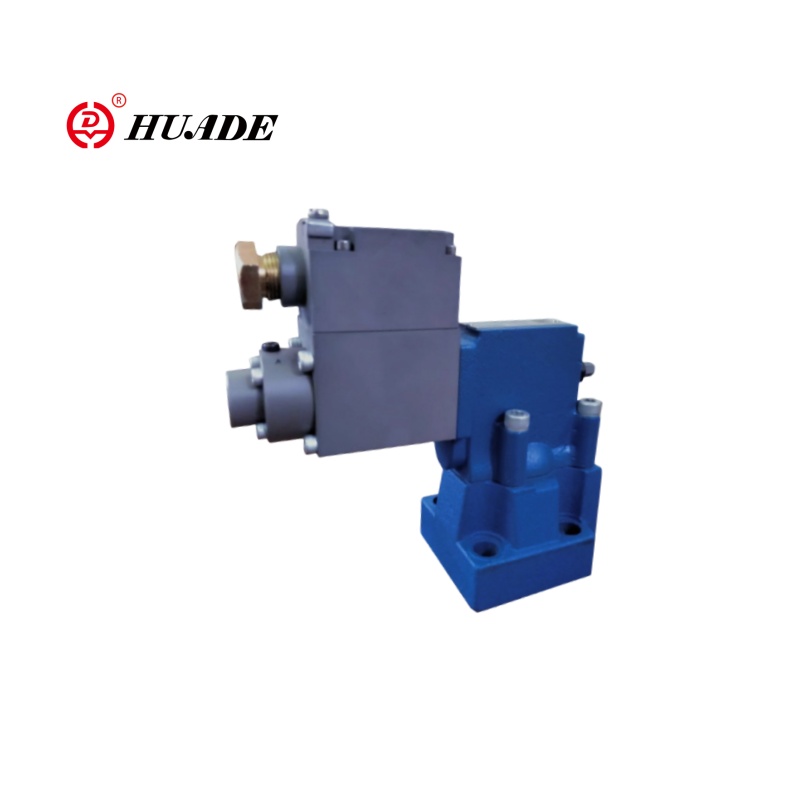

Устойчив на експлозия клапан за облекчаване на налягането DBE

Серията за релефен клапан DBE, устойчива на експлозия, е електрически контролирано налягане, регулиращ клапан, предназначен за запалима и експлозивна среда, с прецизно пропорционално регулиране на налягането и безопасни характеристики, устойчиви на експлозия. Пропорционалният релефен клапан DBE има вградена механична функция за аварийно облекчение, автоматично преминава към безопасно налягане, когато захранването е изключено. И устойчиво на износване покритие върху Cally Core може да удължи живота на обслужването.

Параметър на продукта на устойчив на експлозия клапан за облекчаване на налягането DBE

Характеристика на продукта и прилагане на устойчив на експлозия клапан за облекчаване на налягането DBE

Характеристики:

-Суб-табела Монтиране:

- Модел на пренасяне към DIN 24 340 Form E и ISO 6264

- За инсталиране в многообразие

- 4 оценки на налягането

- Макс. ограничение на налягането, незадължително

- Тип на усилвателя VT-2000 (трябва да бъде поръчан отделно)

Приложение:

Залежаването на налягане на налягането на експлозия DBE може да се използва за превантиране на издухване на платформата (BOP), инструменти за спускане на дупки, станции за компресиране на природен газ, хидравлични опори, машини за екрани, оборудване за извличане на газ, сондажна екипировка и машини за сондиране на експлозия и машини за палуба.

Пример:

Пропорционален усилвател на експлозия, устойчив на експлозия → → DBE клапан → хидравличен задвижващ механизъм

                                         ↑

                  Сензор за налягане, устойчиво на експлозия (обратна връзка)

Функция и конфигурация на клапан за облекчаване на налягането на налягането на експлозия DBE

Вентил за облекчаване на налягането на налягането DBE е пилотен клапан за облекчаване на налягането. Използва се за непрекъснато задаване на налягането в хидравличните системи чрез електрически сигнал.

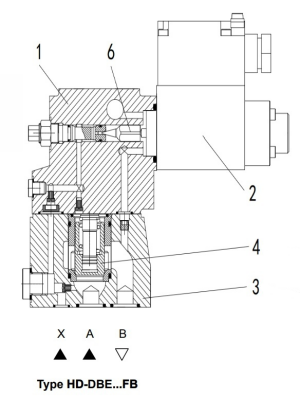

По принцип тези клапани се състоят от пилотен клапан (1) с пропорционален соленоид (2) и основния клапан (3) с главна вложка на макарата (4).

Въведете HD-DBE ... FB

Ограничението на налягането е във връзка със стойността на електрическия ток и е зададена от пропорционалния соленоид (2). Налягането на системата се прилага към основната макара (4). В същото време налягането се прилага върху пружината, натоварена страна на основната макара (4) и пилотния поп (6) чрез отвор (5) на пилотния клапан (1). Ако хидравличната сила надвишава соленоидната сила, се отваря пилотният поп (6). Пилотната течност може да се върне обратно към спада на резервоара и налягането, причинено от ефектите на отворите на основната макара (4). Тогава основната макара (4) отваря канала от помпа до резервоар.

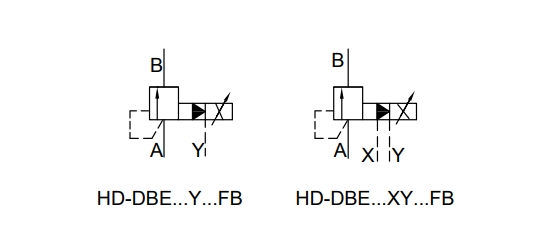

Символ на Устойчив на експлозия клапан за облекчаване на налягането DBE
