Устойчив на експлозия клапан за облекчаване на налягането dbem

В сравнение с устойчивата на експлозия клапан за облекчаване на налягането DBE, серията Valve DBEM е по-подходяща за сценарии с висока динамична реакция и интелигентни изисквания. Обхват на работното налягане 50 ~ 315 бара, дебит до 600 L/min (DBEM 32 модел). Работното напрежение е DC 24V. Клапанът за облекчаване на налягането на експлозия DBEM приема интегриран дизайн, с незадължителен интегриран цифров усилвател (OBE модул), опростено окабеляване и структура на основата на клапана на плъгина, така че не е необходимо да разглобявате тръбопровода за поддръжка.

Параметър на продукта на релефната клапа на налягането на налягането на експлозия dbem

Характеристика на продукта и прилагане на устойчив на експлозия клапан за облекчаване на налягането dbem

Характеристики:

-Суб-табела Монтиране:

- Модел на пренасяне към DIN 24 340 Form E и ISO 6264

- За инсталиране в многообразие

- 4 оценки на налягането

- Макс. ограничение на налягането, незадължително

- Тип на усилвателя VT-2000 (трябва да бъде поръчан отделно)

Приложение:

Устойчивият на експлозия клапан за намаляване на налягането DBEM се използва широко в нефтената и газовата промишленост, химическите и фармацевтичните системи, устойчиви на експлозия, въглищните мини и подземното оборудване, корабите и морското инженерство.

Пример:

В експлозия PLC → DBEM клапан (интегриран OBE усилвател) → сензор за налягане на налягане в експлозия

                                      ↓

                       Автобус Profibus-DP

Функция и конфигурация на клапан за облекчаване на налягането на налягането на експлозия dbem

Клапан за облекчаване на налягането на налягането на експлозия DBEM е пилотен клапан за облекчаване на налягането. Използва се за непрекъснато задаване на налягането в хидравличните системи чрез електрически сигнал.

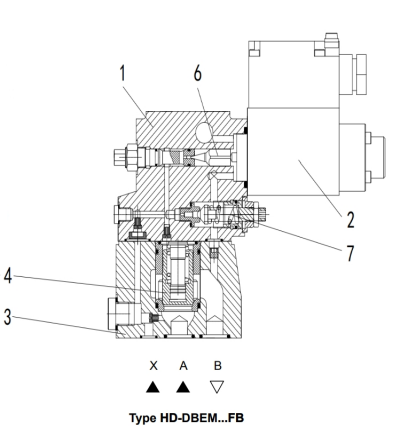

По принцип тези клапани се състоят от пилотен клапан (1) с пропорционален соленоид (2) и основния клапан (3) с главна вложка на макарата (4).

Въведете HD-DBE ... FB

Ограничението на налягането е във връзка със стойността на електрическия ток и е зададена от пропорционалния соленоид (2). Налягането на системата се прилага към основната макара (4). В същото време налягането се прилага върху пружината, натоварена страна на основната макара (4) и пилотния поп (6) чрез отвор (5) на пилотния клапан (1). Ако хидравличната сила надвишава соленоидната сила, се отваря пилотният поп (6). Пилотната течност може да се върне обратно към спада на резервоара и налягането, причинено от ефектите на отворите на основната макара (4). Тогава основната макара (4) отваря канала от помпа до резервоар.

Въведете HD-DBEM ... FB

По желание клапанът може да бъде снабден с допълнителен зареден пилотен клапан (7) за максимална безопасност на налягането (излишна безопасност на налягането).

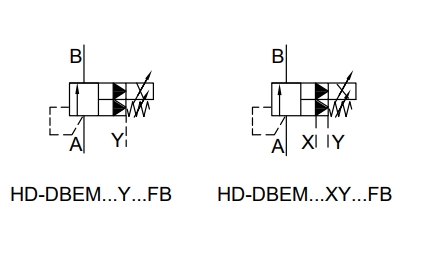

Символ на Устойчив на експлозия клапан за облекчаване на налягането dbem
