Когато работите с хидравлични системи, контролирането на потока на течността в двете посоки става критично за безопасността и производителността. Пилотно управляваният възвратен клапан SV служи точно за тази цел, като позволява свободен поток в една посока, като същевременно блокира обратния поток, докато не получи команда за отваряне. Този интелигентен дизайн на клапана стана основен в съвременните хидравлични приложения, където са необходими задържане на товара и контролирано освобождаване.
Възвратният клапан с пилотно управление SV се различава от стандартните възвратни клапани чрез своя уникален контролен механизъм. Докато традиционните възвратни клапани просто предотвратяват обратния поток, версията SV добавя пилотен контролен порт, който може да отмени блокиращата функция, когато е необходимо. Това на пръв поглед просто допълнение превръща вентила от пасивен компонент в активен контролен елемент.
Разбиране на основния дизайн
Пилотно управляваният възвратен клапан SV се състои от няколко ключови компонента, работещи заедно. Главният тарелков клапан управлява основния път на потока от порт А към порт Б. Когато течността тече в тази посока, налягането избутва тарелката да се отвори срещу лека пружина, позволявайки почти неограничено преминаване. Падът на налягането обикновено измерва около 4 бара при 100 литра в минута за стандартен вентил с размер NG10.
Обратната посока разказва различна история. Когато налягането се натрупа в отвор B, опитвайки се да тече обратно към отвор A, тарелката се закрепва здраво към своята уплътняваща повърхност. Налягането в системата всъщност помага да се създаде това уплътнение, като компресираната пружина добавя допълнителна сила. Този дизайн постига нива на изтичане под 0,1 милилитра на минута дори при максимално работно налягане от 315 бара.
Механизмът за пилотно управление използва порт X, за да отмени блокиращата функция. Когато пилотното налягане достигне контролното бутало, то генерира достатъчна сила, за да изтласка главната тарелка от нейното гнездо въпреки противоположното налягане на товара. Необходимото пилотно налягане обикновено е с около 5 бара над налягането на натоварване за надеждно отваряне.
Как зоните на натиск определят ефективността
Ефективността на пилотно управляван възвратен клапан SV зависи до голяма степен от връзката между различните зони на налягане в клапана. Инженерите обозначават тези зони като A1 до A4, всяка от които служи за специфична цел в уравнението за баланс на силите.
Зона A1 представлява основната лицева страна на тарелката, изложена на натиск при натоварване. За вентил с размер 10 това е приблизително 1,33 квадратни сантиметра. Зона A2 показва повърхността на пилотната шайба, обикновено една четвърт от размера на A1. Площта на управляващото бутало A3 трябва да бъде достатъчно голяма, за да преодолее комбинираните сили от налягането на натоварването и напрежението на пружината, обикновено вариращи от 2 до 3,8 квадратни сантиметра за по-малки клапани.
Балансът на силите определя кога вентилът се отваря. Налягането на товара, умножено по разликата в ефективната площ между A1 и A2, плюс силата на пружината, трябва да бъде преодоляно от управляващото налягане, действащо върху площ A3. Тази математическа връзка осигурява предвидима работа при различни условия на натоварване.
Два основни типа конфигурация
Възвратните клапани с пилотно управление се предлагат в конфигурации SV и SL, всяка от които е подходяща за различни изисквания на веригата. Типът SV разполага с вътрешно дренажно трасе, където пилотната камера се отвежда обратно към порт А. Този компактен дизайн работи добре, когато порт А се свързва с резервоар или ниско налягане, като поддържа инсталацията проста и минимизира външните връзки.
Конфигурацията SL добавя отделен външен дренажен порт Y. Това разположение се оказва необходимо, когато порт А носи значително налягане, което би попречило на пилотната работа. Чрез независимо насочване на дренажа на контролната камера, вентилът работи надеждно дори с предварително натоварени или херметизирани A портове. Пръстенообразната площ A4, по-малка от A3, определя ефективната контролна зона в SL клапаните.
Изборът между SV и SL зависи от дизайна на вашата верига. Ако порт А остава близо до атмосферното налягане, по-простата SV версия обикновено е достатъчна. Когато порт А види значително налягане или се свърже с друг компонент под налягане, SL конфигурацията предотвратява нежелана намеса на пилота.
Функцията за декомпресия
Стандартните възвратни клапани с пилотно управление могат да създадат значителни пикове на налягането при отваряне при високо натоварване. Внезапното освобождаване на задържаното налягане генерира хидравличен удар, който натоварва компонентите и създава шум. За да се справят с този проблем, производителите разработиха варианта за декомпресия тип A.
Механизмът за декомпресия включва малък сферичен кран, който се отваря малко преди главната тарелка. Това позволява контролирано намаляване на налягането в контролния обем, като обикновено ограничава спада на налягането до под 50 бара. За клапан с размер 10, контролният обем измерва около 2,5 кубически сантиметра, който трябва да се декомпресира, преди да се получи пълно отваряне.
Процесът на декомпресия добавя кратко забавяне към реакцията на клапана, но значително намалява напрежението в системата. Приложения, включващи големи цилиндри или големи инерционни натоварвания, особено се възползват от тази функция. Компромисът между времето за реакция и гладката работа изисква внимателно обмисляне по време на проектирането на системата.
Размери и капацитет на потока
Пилотно управляваните възвратни клапани от серията SV обхващат размери от 06 до 32, следвайки стандартите ISO 5781. Всяко обозначение на размера приблизително съответства на номиналния диаметър на порта в милиметри, разделен на приблизително 1,6. Тази стандартизация помага на инженерите бързо да оценят капацитета на вентила и изискванията за монтаж.
Дръжката с клапани с размер 06 и 10 протича до 150 литра в минута, с тегло между 0,8 и 1,8 килограма. Тези компактни модули пасват на тесни пространства, като същевременно осигуряват надеждно задържане на товара за малки до средни цилиндри. Скромният контролен обем от 1,2 до 2,5 кубични сантиметра позволява бързо време за реакция.
Средните размери 16 и 20 побират потоци от 150 до 300 литра в минута. Физическите размери се увеличават съответно, като вентилите с размер 20 тежат около 7,8 килограма. По-големите контролни обеми от 5 до 10,8 кубични сантиметра изискват повече пилотно масло, но се справят с пропорционално по-големи сили на потока.
Вентилите с размери 25 и 32 служат за тежки приложения с дебит, достигащ 550 литра в минута. Тези значителни вентили тежат от 8 до 12 килограма и изискват здрав монтаж. Контролни обеми от 12 до 19,27 кубични сантиметра осигуряват адекватна пилотна сила дори при максимално налягане на натоварване.
Съображения за инсталиране

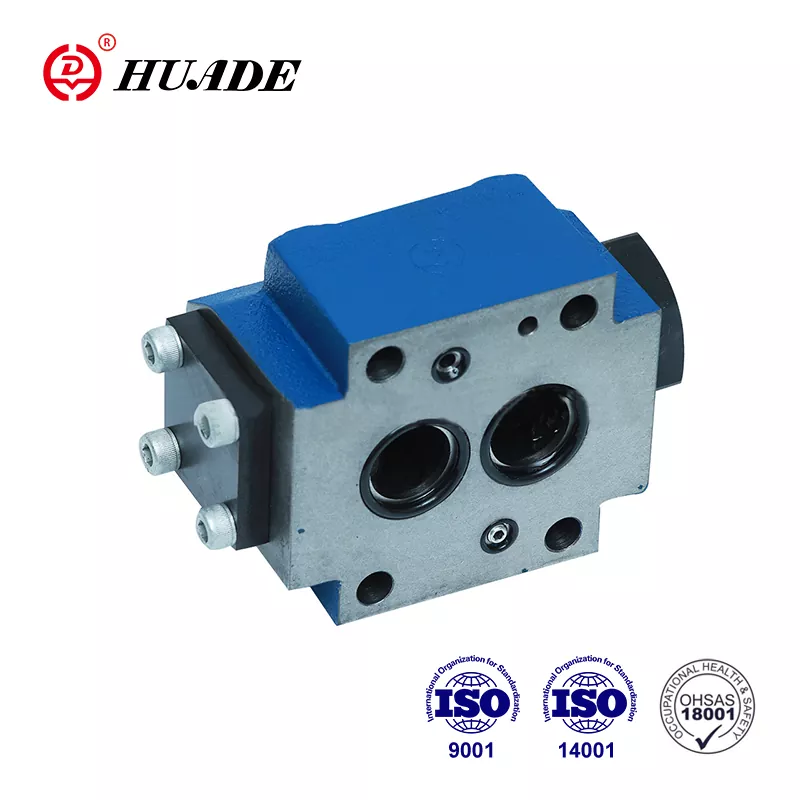

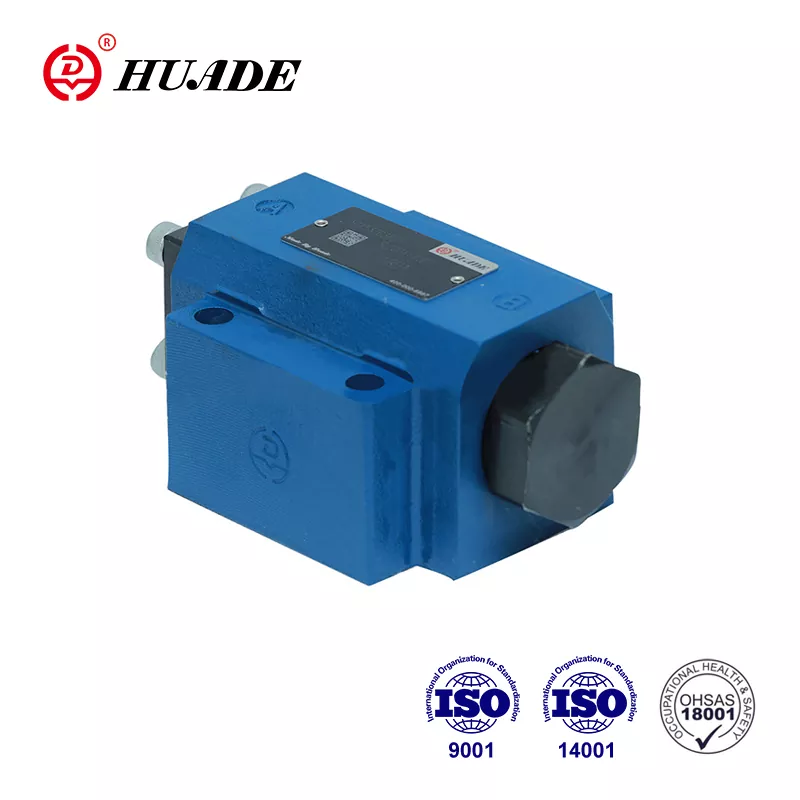

Правилният монтаж гарантира дълъг експлоатационен живот и надеждна работа. Пилотно управляваният възвратен клапан SV обикновено се монтира към монтажна плоча, следвайки стандартите за интерфейс ISO 5781. Монтажната повърхност изисква максимална грапавост от 1 микрометър, за да се предотвратят пътищата на изтичане около уплътняващото уплътнение.
Монтажните болтове трябва да бъдат затегнати правилно, за да се постигне правилно уплътняване, без да се изкривява тялото на вентила. Стандартните спецификации изискват 75 нютон-метра с коефициент на триене 0,14. Вентилите с размер 10 използват четири болта M10 с дължина 50 милиметра, докато размер 32 изисква шест болта M10 с дължина 85 милиметра. Неравномерното разпределение на въртящия момент може да изкриви монтажната повърхност и да компрометира целостта на уплътнението.
Ориентацията обикновено няма значение за пилотно управляваните възвратни клапани, тъй като те разчитат на сили на натиск, а не на гравитация. Монтажната позиция обаче трябва да позволява лесен достъп до функциите за настройка, ако има такива. Помислете за местоположението на пилотните и дренажните портове, когато планирате тръбни връзки, за да сведете до минимум прокарването на външната линия.
Изисквания към хидравличната течност
Пилотно управляваният възвратен клапан SV функционира надеждно със стандартни хидравлични масла на минерална основа, отговарящи на спецификациите HL или HLP. Работният вискозитет варира от 2,8 до 500 квадратни милиметра в секунда, въпреки че оптималната производителност се постига между 16 и 46 сантистокса при 40 градуса по Целзий. По-ниският вискозитет намалява спада на налягането, но може да увеличи изтичането, докато по-високият вискозитет прави обратното.
Температурните граници зависят от материалите на уплътнението. Стандартните уплътнения от нитрилен каучук понасят минус 30 до плюс 80 градуса по Целзий, подходящи за повечето индустриални среди. Приложения, включващи високи температури или синтетични течности, се възползват от флуоровъглеродни уплътнения, които издържат на минус 20 до плюс 80 градуса, като същевременно издържат на агресивни среди. Биоразградимите течности като HETG често изискват и флуоровъглеродни уплътнения.
Чистотата на флуида пряко влияе върху живота и надеждността на клапана. Препоръчителното ниво на замърсяване на ISO 4406 20/18/15 означава не повече от 5000 частици на милилитър над 4 микрометра, 1300 над 6 микрометра и 320 над 14 микрометра. Правилното филтриране по стандарт RE 50070 на Bosch Rexroth поддържа тези граници и предотвратява преждевременното износване.
Често срещани сценарии за приложение
Строителното оборудване представлява един от най-големите пазари за пилотно управлявани възвратни клапани. Цилиндрите на стрелата на багера изискват надеждно задържане на товара, за да се предотврати падане на ръката, когато операторът пусне контролите. Пилотно управляван възвратен клапан SV, монтиран във всеки отвор на цилиндъра, осигурява тази защитна функция. Когато операторът задейства контролния лост, пилотното налягане от насочващия клапан отваря възвратните клапани, което позволява контролирано спускане.
Машините за леене под налягане използват тези клапани за закрепване на затягащи цилиндри на матрицата. Включените огромни сили, често надвишаващи 100 килонютона, изискват задържане на товара при нулеви течове. Два пилотно управлявани възвратни клапана в резервирана конфигурация отговарят на категория на безопасност 3 съгласно стандартите EN ISO 13849. Ако единият клапан се повреди, вторият поддържа опора на товара, докато поддръжката може да реши проблема.
Приложенията за подемно оборудване комбинират пилотно управлявани възвратни клапани с клапани за контрол на потока за плавно спускане на товара. Възвратният клапан предотвратява неконтролирано изпускане, докато отделен дроселов клапан измерва скоростта на освобождаване. Това разположение отговаря на изискванията на ANSI B30.5 за системи за безопасност на кранове и подемници. Пилотният сигнал идва от контролния клапан на оператора, като гарантира, че съзнателното действие предшества всяко движение на спускане.
Експлоатационни характеристики
Спадът на налягането през пилотно управляван възвратен клапан SV в посоката на свободния поток варира в зависимост от размера и скоростта на потока. Вентил с размер 32, пропускащ 400 литра в минута, обикновено показва приблизително 20 бара загуба на налягане. Това сравнително ниско съпротивление прави вентила ефективен по време на нормална работа, когато често се променят натоварванията нагоре и надолу.
Съотношението на пилотното налягане определя контролните характеристики. За вентили без декомпресия пилотното налягане трябва да е равно на налягането на натоварване плюс 2 до 5 бара, за да се гарантира отваряне. Версиите за декомпресия показват повече вариации, с лента на разсейване от плюс или минус 10 бара в зависимост от дебита и състоянието на клапана. Тази вариация отразява поетапния процес на отваряне, тъй като сферичният кран изпуска налягането преди главната тарелка да се движи.
Времето за реакция има значение при приложения, изискващи бързо освобождаване на товара. Времевият интервал между прилагането на пилотно налягане и постигането на пълен поток зависи от контролния обем и капацитета на пилотния поток. По-малките вентили реагират за под 50 милисекунди, докато по-големите модули може да изискват от 100 до 200 милисекунди. Добавянето на декомпресия леко увеличава тези времена, но остава приемливо за повечето индустриални приложения.
Опции за налягане при напукване
Предварителното напрежение на пружината в пилотно управляван възвратен клапан SV определя неговото налягане на напукване в посоката на свободния поток. Производителите обикновено предлагат четири стандартни опции: 1,5, 3, 6 и 10 бара за по-малки размери или 2,5, 5, 7,5 и 10 бара за по-големи вентили. Тази регулируема характеристика позволява адаптирането на вентила към специфичните изисквания на веригата.
По-ниското налягане на крекинг минимизира загубата на енергия по време на нормална работа, но може да позволи леко обратно изтичане при високо натоварване. Приложенията, даващи приоритет на ефективността пред абсолютното уплътняване, често определят настройки от 1,5 или 2,5 бара. Намалената пружинна сила също така означава, че е необходимо по-малко пилотно налягане за отваряне на клапана на заден ход.
По-високите налягания на напукване подобряват уплътняването при екстремни условия и предотвратяват нежелано отваряне от колебания в налягането. Тежкото строително оборудване и критичните за безопасността приложения често използват настройки от 6 или 10 бара. По-силната пружинна сила осигурява допълнителна сигурност срещу повреда на уплътнението, но увеличава както предния спад на налягането, така и необходимото пилотно налягане.
Сравнение с алтернативни типове вентили
Обикновените възвратни клапани струват значително по-малко от версиите с пилотно управление, но им липсва възможност за обратно отваряне. Техните скорости на изтичане от 5 до 10 милилитра в минута под товар се оказват неприемливи за приложения, изискващи дългосрочно задържане на позиция. Пилотно управляваният възвратен клапан SV подобрява характеристиките на течовете с фактор петдесет, като същевременно добавя функционалност за контролирано освобождаване.
Вентилите за противовес предлагат подобно задържане на натоварване с интегрирано освобождаване на налягането и контрол на потока. Тези клапани работят добре при превишаващи товари като вертикални цилиндри, където гравитацията подпомага движението. Въпреки това, те обикновено струват повече от пилотно управляваните възвратни клапани и създават допълнителен спад на налягането в двете посоки. Пилотно управляваният възвратен клапан SV се отличава, когато свободният поток в една посока е важен.
Двойно пилотно управляваните възвратни клапани осигуряват резервно задържане на товара за критични за безопасността приложения. Всеки вентил може независимо да поддържа пълно натоварване, отговаряйки на по-високи категории за безопасност. Повишените разходи и сложност имат смисъл само когато разпоредбите или оценката на риска изискват излишък. Възвратните клапани с едно пилотно управление са достатъчни за повечето индустриални приложения, когато са правилно оразмерени и поддържани.
Процес на оразмеряване и избор
Определянето на правилния размер на пилотно управлявания възвратен клапан SV започва с изискванията за потока. Изчислете максималния дебит през вентила в двете посоки, включително всички едновременни операции. Изберете размер на вентила, който се справя с този поток с приемлив спад на налягането, обикновено под 20 бара за посоката на свободния поток.
Уверете се, че работното налягане остава в рамките на максималната номинална стойност от 315 бара на вентила. Включете факторите за безопасност и помислете за пикове на налягането от бързо затваряне на клапана или блокиране на помпата. Източникът на пилотно налягане трябва надеждно да доставя най-малко 5 бара над максималното налягане на натоварване, за да се осигури постоянно отваряне.
Изберете между SV и SL конфигурации въз основа на условията на порт A. Ако този порт се свърже с резервоара или остане без налягане, по-простият дизайн на SV работи добре. Когато порт А носи значително налягане или захранва други компоненти, посочете версията SL с външен дренаж. Прокарайте Y порта към резервоара през тръбопровод с подходящ размер.
Решете дали е необходима декомпресия, като оцените потенциалния шок под налягане. Системи с големи уловени обеми или чувствителни компоненти се възползват от A-тип версията. Лекото забавяне на реакцията рядко причинява проблеми в типичните индустриални цикли. Стандартните версии без декомпресия струват по-малко и реагират по-бързо за приложения, при които ударното натоварване не е проблем.
Четене на кодове за поръчка
Производителите използват системни кодове за обозначаване, за да уточнят конфигурациите на пилотно управлявани възвратни клапани. Типичен код като SV 10 PA1-4X се разпада на отделни елементи. Първите букви показват тип вентил, SV за вътрешен дренаж или SL за външен. Цифрата по-долу показва обозначението на размера, в този случай 10.
Следващата позиция разкрива стила на монтиране, като P означава подложка, а G означава резбови отвори. Буквата A се появява, когато е включена декомпресия, в противен случай тази позиция е празна. Числото представлява избор на налягане на напукване от 1 до 4, съответстващ на нарастващите опции за предварително натоварване на пружината.
Суфиксът 4X идентифицира настоящото поколение на серията, показвайки подобрения в дизайна и актуализирани спецификации. Завършваща наклонена черта често предхожда допълнителни опции като уплътнителен материал, като V означава флуоровъглерод вместо стандартен нитрил. Разбирането на тези кодове помага да се комуникират точно изискванията с доставчиците и гарантира получаването на правилната конфигурация.
Изисквания за поддръжка
Редовната проверка поддържа надеждното функциониране на пилотно управляваните възвратни клапани. На всеки 5000 работни часа проверявайте нивата на замърсяване на хидравличната течност и сменете филтърните елементи, ако чистотата надвишава ISO 4406 20/18/15. Влошеното качество на течността ускорява износването на уплътненията и позволява на абразивните частици да повредят опорните повърхности.
Външен теч около тялото на клапана обикновено показва влошаване на уплътнението, което изисква подмяна. Вътрешният теч се показва като постепенно отклонение на натоварването, когато вентилът трябва да задържи позиция. Отстранете и разглобете клапана, за да проверите опорната повърхност на тарелката за износване или вграждане на замърсяване. Лекото полиране може да възстанови уплътнението при незначителни повреди, но дълбокото набраздяване изисква смяна на ламелката.
Проблемите с пилотния контрол се проявяват като бавно отваряне или неуспешно освобождаване на товара. Уверете се, че адекватното пилотно налягане достига порт X с помощта на манометър по време на работа. Ниското налягане може да се дължи на малки пилотни линии, прекомерна дължина или ограничения. Проверете пилотната тапа и контролното бутало за замърсяване или повреда, която може да причини заклещване.
Отстраняване на често срещани проблеми
Когато пилотно управляван възвратен клапан SV тече в посоката на блокиране, няколко причини заслужават разследване. Замърсените частици, попаднали между тапата и седлото, предотвратяват пълното затваряне. Промиването на системата с чисто масло понякога отстранява остатъците, но може да се наложи разглобяване и цялостно почистване. Проверете дали филтрирането на течността отговаря на спецификациите, за да предотвратите повторение.
Износването на седлото на тарелката от повтарящ се удар или повреда от кавитация създава пътища за изтичане, които почистването не може да коригира. Проверете повърхностите за сядане по време на поддръжката за признаци на ерозия или механични повреди. Компонентите за смяна на седлото са налични за повечето клапани, въпреки че големи повреди може да изискват пълна смяна на клапана. Инсталирането на декомпресионни клапани намалява силите на удара, които причиняват преждевременно износване.
Вентилите, които не се отварят въпреки адекватното пилотно налягане, често страдат от замърсяване, свързващо управляващото бутало. Образуването на утайка от разграждане на течност или погълната мръсотия може да ограничи движението на буталото. Пълното разглобяване с почистване с разтворител обикновено възстановява функционирането. Помислете за подобряване на филтрирането на течността и съкращаване на интервалите за смяна, за да предотвратите натрупване на замърсяване.
Съображения за безопасност
Възвратният клапан с пилотно управление SV обслужва критични функции за безопасност в много приложения. Повредата може да доведе до неконтролирано спускане на товара, повреда на оборудването или нараняване на оператора. Критичните за безопасността вериги трябва да включват резервни клапани или резервни системи съгласно приложимите стандарти като EN ISO 13849 за безопасност на машините.
Редовните функционални тестове потвърждават правилната работа при действителни условия на натоварване. Това включва цикличност на товара, докато се следи за дрейф или неочаквано движение. Документирайте резултатите от тестовете и проучете всички аномалии, преди да върнете оборудването в експлоатация. Сменете клапаните, показващи влошена производителност, преди да настъпи пълна повреда.
Загубата на налягане на пилота представлява значителна опасност, тъй като може да позволи нежелано освобождаване на товара. Проектирайте вериги, за да гарантирате, че пилотното налягане остава достъпно по време на всички нормални операции. Обмислете използването на отделни източници на пилотно налягане, независими от основната система за допълнителна надеждност. Инсталирайте превключватели за налягане, за да предупреждават операторите, когато пилотното налягане падне под безопасните минимуми.
Икономически съображения
Пилотно управляваният възвратен клапан SV струва приблизително два до три пъти повече от обикновените възвратни клапани, но осигурява значително по-добра производителност. Тази надбавка към цената купува прецизен контрол, минимални течове и удължен експлоатационен живот. За приложения, изискващи надеждно задържане на товара, повишената цена представлява стабилна инвестиция в сравнение с алтернативите.
По-големите размери на вентилите показват по-големи разлики в цената. Вентил с размер 32 с декомпресия и външен дренаж може да надхвърли десет пъти цената на основен възвратен клапан със същия размер. Въпреки това, пилотно управляваният дизайн може да елиминира необходимостта от допълнителни компоненти като балансиращи клапани или отделни заключващи механизми. Оценете общата цена на системата, а не цените на отделните компоненти.
Енергийната ефективност оказва влияние върху оперативните разходи през целия живот на вентила. Ниският спад на налягането в посока на свободния поток намалява консумацията на енергия в сравнение с много алтернативи. Намаляването на налягането в системата с 5 бара при 100 литра в минута спестява приблизително 100 вата непрекъснато. Тези спестявания се натрупват значително при често циклични приложения.
Адаптивност към околната среда
Съвременните пилотно управлявани възвратни клапани побират биоразградими хидравлични течности, набиращи популярност за опазване на околната среда. Течностите, отговарящи на спецификациите на HETG (базирани на растително масло), изискват флуоровъглеродни уплътнения вместо стандартен нитрил. Тази съвместимост позволява екологични операции, без да се жертва производителността или надеждността.
Екстремните температури влияят на работата на клапана чрез промени във вискозитета на течността и свойствата на уплътнителния материал. Студената среда увеличава вискозитета, повишавайки падането на налягането и потенциално забавяйки реакцията. Флуорокарбоновите уплътнения понасят по-ниски температури по-добре от нитрилните за приложения в студено време. Високите температури намаляват вискозитета и ускоряват разграждането на уплътнението, изисквайки по-кратки сервизни интервали.
Корозивните среди може да изискват специални повърхностни обработки извън стандартното поцинковане. Морските приложения често изискват допълнителна защита от корозия чрез твърдо анодиране или специални покрития. Обсъдете условията на околната среда с производителите, когато избирате клапани за тежка експлоатация, за да осигурите адекватна защита и очакван живот.
Бъдещи развития
Интегрирането на сензори представлява нововъзникваща тенденция за пилотно управлявани възвратни клапани. Вградените датчици за налягане могат да наблюдават налягането на товара, пилотното налягане и изтичането в реално време. Тези данни позволяват предсказуема поддръжка чрез идентифициране на влошаване преди пълна повреда. Безжичната връзка би позволила дистанционно наблюдение на критични вентили в големи инсталации.
Интелигентните вентили с вградени микропроцесори могат да регулират характеристиките автоматично въз основа на работните условия. Променливото налягане на напукване, адаптирано към теглото на товара, може да оптимизира ефективността, като същевременно поддържа безопасността. Възможностите за самодиагностика биха предупредили персонала по поддръжката за развиващи се проблеми и биха насочили процедурите за отстраняване на неизправности.
Напредъкът в науката за материалите обещава подобрено уплътняване и удължен експлоатационен живот. Новите полимерни съединения предлагат по-добра устойчивост на износване и по-широка химическа съвместимост. Специализираните покрития намаляват триенето и предотвратяват залепването на частици. Тези разработки ще подобрят надеждността, като същевременно потенциално ще намалят размера на клапана за даден капацитет на потока.
Заключение
Възвратният клапан с пилотно управление SV осигурява основен контрол за хидравлични системи, изискващи надеждно задържане на товара и контролирано освобождаване. Неговият уникален дизайн съчетава способността за блокиране на възвратните клапани с управляемостта на насочващите клапани. Разбирането на принципите на работа, правилното оразмеряване и изискванията за поддръжка гарантира успешно приложение.
Изборът на подходяща конфигурация изисква внимателен анализ на системните изисквания, включително дебит, нива на налягане и дизайн на веригата. Изборът между стандартни SV и външни дренажни SL версии зависи от условията на порт A. Функциите за декомпресия са от полза за приложения, чувствителни към удар от налягане. Опциите за материали се адаптират към различни течности и условия на околната среда.
Редовната поддръжка и проверка запазват производителността през целия експлоатационен живот на вентила. Мониторинг на качеството на течността, проверка за течове и проверка на пилотната функция, откриване на проблеми на ранен етап. Критични за безопасността приложения изискват особено внимание към тестването и документацията. При правилно приложение и грижа пилотно управляваните възвратни клапани осигуряват години надеждна работа, защитавайки оборудването и персонала.
