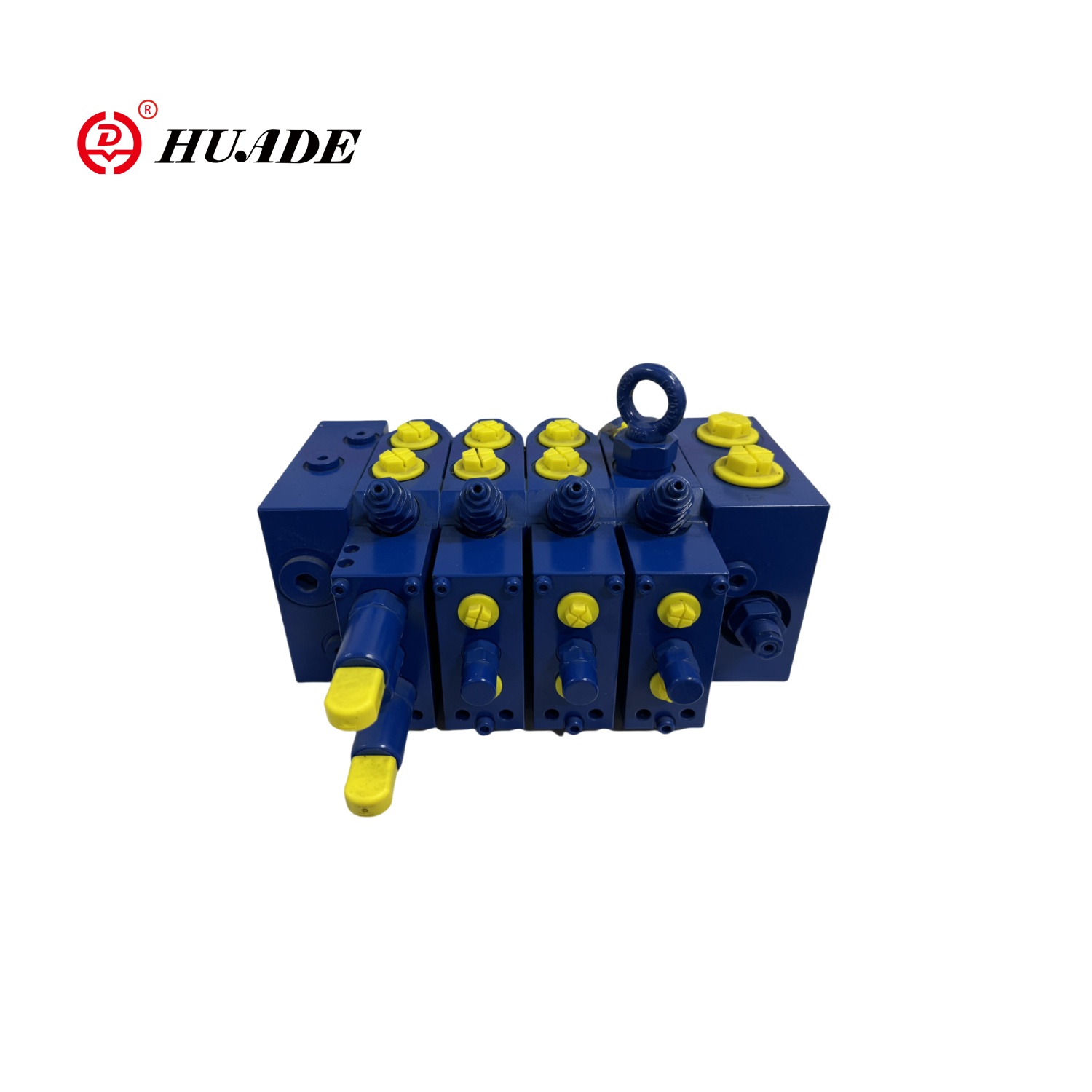

Натоварване, чувствително към многостранния клапан

Model:MWV18-2X

• Характеристики на продукта: висока повторяемост, ниска хистерезис
• Спецификации: Серия за многостранни клапани, чувствителни към зареждане,
• Приложения: строителни машини, селскостопански машини

Изпратете запитване Изтегляне на PDF

Описание на продукта

Многопосочен клапан е чувствителен към товар, е клапан, който захранва сигналите за промяна на налягането, потока и мощността към клапана, за да реализира функцията на управление. Той може автоматично да регулира потока според промяната на натоварването, за да поддържа стабилността и ефективността на системата. Чувствителният към товара многостранно клапан обикновено е оборудван със сензор за налягане за наблюдение на промените в хидравличното налягане в системата в реално време.

Параметър на продукта на многостранния клапан, чувствителен към натоварване

Като цяло
Място на инсталиране		Няма изискване
Маслена порт		Тръбна резба IS0228/1
Тегло	Вход на масло (отстрани) （kg）	7
	Посочен клапан, хидравличен （kg）	7.1
	Насочен клапан, електрохидравлично （kg）	7.5
	Край （kg）	5.8
Хидравлично масло и температурен диапазон на околната среда (℃)		-20 до 80
Хидравлични
Поток	Порт P q l/min	300 с междинно масло вход
	L/min	200 със страничен вход
	Порт A 、 B q l/min	150 С компенсатор на налягане и зареждане на натоварването (S Тип)
	L/min	190 С компенсатор на налягане, без функция за задържане на натоварване (t Тип)
	L/min	200 компенсатор на налягане (тип С)
Номинална налягане P бар		350
Максимално работно налягане на порт	P P BAR	350
	A, B P BAR	420
	LS P BAR	330
	T P BAR	30
	И P бар	Няма връщане на натиск в резервоара
Максимално пилотно налягане на порт	X P Bar	35
Максимално пилотно налягане на порт	A, B P BAR	35
Диапазон на налягане на пилота	Хидравлична P бар	8.5 до 22.5
Диапазон на налягане на пилота	Електрохидравлична P бар	6.5 до 17.2
Необходимо контролно диференциално налягане на многостранния клапан	S-тип и C-тип P бар	18
	T-тип P бар	25
ЛС Функция на клапана на LS (обхват на регулиране) лента		50 до 149? 150 до 330
Хидравлично масло		DIN51524 Минерално масло
Обхват на вискозитет V mm²/s		10 до 380
Допустимо ниво на замърсяване на хидравличното масло		Ниво 20/18/15
Ниво на чистота съгласно IS04406 (c)		Препоръчва се да се използва филтър с минимална точност на филтрация β10≥75
Електронни устройства
Електрически пилотен контролен клапан		TM1005110 превключващ клапан
Електрически пилотен контролен клапан		TM82002 Пропорционален клапан

Характеристики и прилагане на многостранна клапа, чувствителен към натоварване

Характеристики:

▶ Пропорционален насочен клапан за контрол на потока, независимо от налягането на натоварването

▶ Структура от тип чип

▶ С функция за компенсация на натоварването на натоварването

▶ Висока повторяемост и ниска хистерезис

▶ Може да се регулира чрез ограничител на инсулт

▶ Препълнен клапан с функция за пълнене на масло

Налягане	300bar
Поток	120L/мин
Номинално налягане	250bar (страна на помпата)
Номинално налягане	300bar (страна на задвижването)
Максимален поток
(Помпата)	200L/мин (вход за странично масло)
(Помпата)	200L/min (вход за междинно масло)
(Страна на задвижването)	200L/min (с функция за задържане на товара)
	190L/min (с компенсатор на налягане)
	150L/min (с компенсатор на налягане и задържане на товар)

Приложение:

Многостранните клапани за чувствителност към товари са широко използвани в много области поради отличните си показатели, като строителни машини, селскостопански машини, промишлено производство, повдигане и транспортни машини, минни машини, кораби и морско инженерство.
