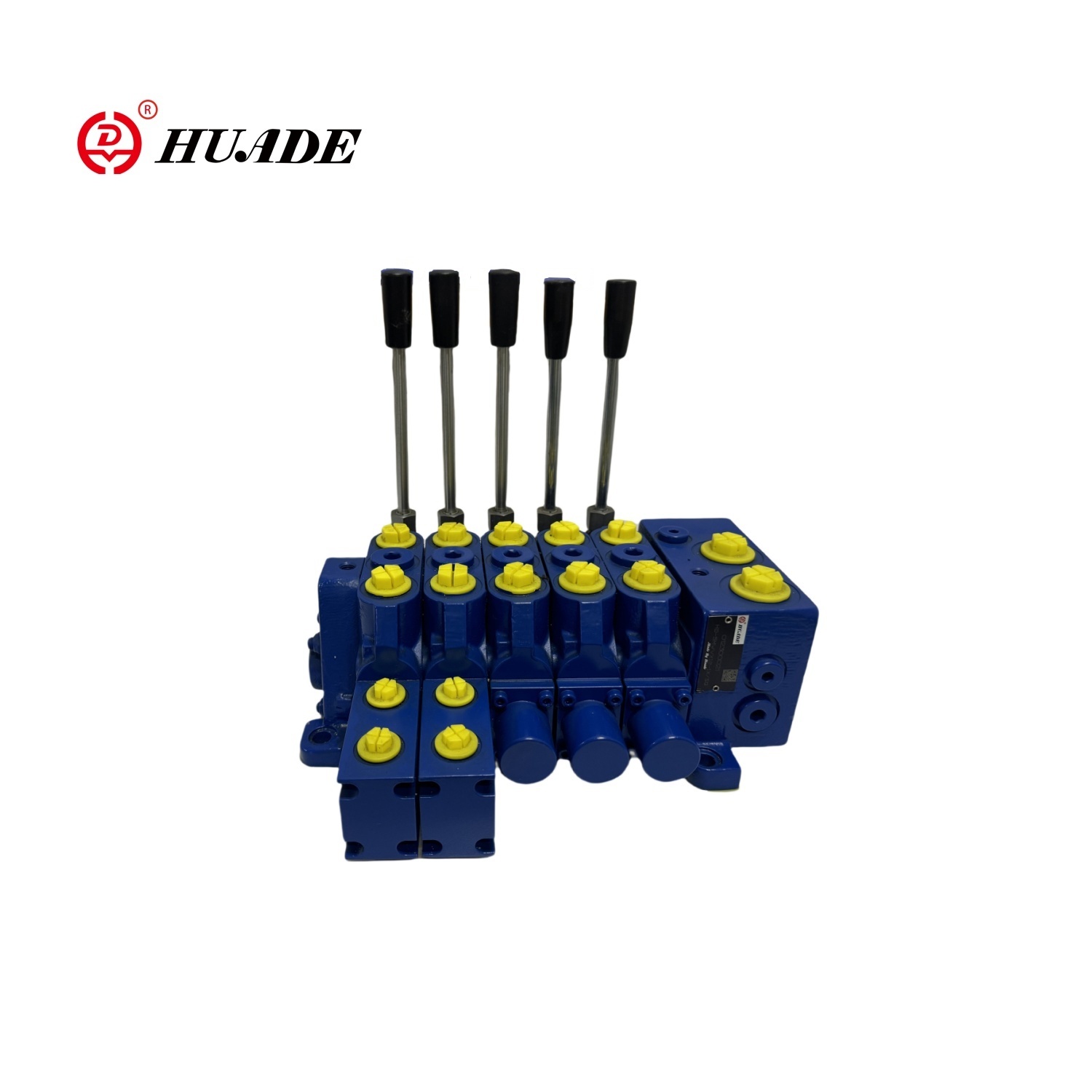

Многопосочен клапан за споделяне на потоци

Model:MWVX12-1X

Huafilter доставя главно многопосочен клапан за споделяне на потока на Huade. Ние си сътрудничим с Huade Hydraulics от много години и сме оторизиран дистрибутор на Huade Hydraulics. Имаме инженери с дългогодишен опит в хидравличната индустрия, които могат да осигурят навременна техническа поддръжка и насоки за видео инсталация. Многопосочните клапани на Huade Hydraulic на Huade Hydraulic имат добро разпознаване на пазара с високо качество и добра цена.

Изпратете запитване Изтегляне на PDF

Описание на продукта

MWVX12-1X многостранният клапан се прилага главно в полета като строителни машини, машини за шофиране на купчини и други. Той разполага с функция за компенсиране на налягането (компенсация след клапана). Разпределението на потока приема режим на разпределение, независим от натоварването, известен като LUDV (натоварване и разтоварване с насочени клапани и променлива помпа за изместване). При условията на пренасищане на потока и насищането всички действия за изпълнение могат да работят нормално. Продуктът приема модулен дизайн, позволявайки гъвкава комбинация според нуждите на потребителя.

Параметър на продукта на многостранния клапан за споделяне на потока

Като цяло
Тегло	Многопосочен клапан (kg)	5.5
	Крайна плоча	1.5
	Внос на масло	7
Място на инсталиране		Всяко местоположение
Тип на масления порт		Връзка с резба
Хидравлични параметри
Номинален поток	Вход P (L/MIN)	120
	Работен маслен порт A, B (L/min)	70
Номинална налягане	LS (бар)	250
Максимално работно налягане на масления пристанище	P (бар)	250
	A, B (BAR)	300
	T (бар)	20
	A, B (BAR)	35
Максимално пилотно налягане на масленото пристанище		Използвайте контролна крива от 6 до 25 бара и гарантирайте налягането в входа на маслото (минимум 3 бара)
Обхват
Хидравлично масло		DIN51524 Минерално масло или VDMA24569 HEES
Хидравличен температурен диапазон на маслото (℃)		-20 до 80
Диапазон на вискозитет V mm2/s		10 до 380
Допустимо ниво на замърсяване на хидравличното масло		Ниво 20/18/16
Ниво на чистота съгласно IS04406 (c)		Препоръчва се да се използва филтър с минимална точност на филтрация β10≥75
Ръководство за кандидатстване		Схема на масло
		P, t (a)	P, t (s)	M, ls	A, B, P3	a, b
Въртящ момент за затягане на тръбата (nm)		50	70	20	50	20
Настройка на налягането в системата		Настройване чрез LS клапан за облекчаване на налягането
Забележка: Не пръскайте блока на клапана директно с течност под налягане

Характеристики на продуктите и прилагане на многопосочен клапан за споделяне на потоци

Характеристики:

Налягане	300bar
Поток	120L/мин
Номинално налягане	250bar (страна на помпата)
Номинално налягане	300bar (страна на задвижването)

1. Натоварване на натоварване независимо разпределение на потока (LUDV)

За променливи помпи/за помпи с фиксирано изместване

Вграден клапан за задържане на товар

Функция за разтоварване

2. ГОЛЯМА ХАРАКТЕРИСТИКИ

3. РЕДУКЕН ВЪЗДУШНА СТОЙНОСТ

4. Намаляване и охлаждане

5. Дълков риск от кавитация

6. Структура на ШИП: Вход на масло; Може да се разшири чрез CHIP връзка (максимум 8 връзки от едната страна, до 16 връзки с междинна връзка)

7. КОНТРОЛ ФОРМ: Хидравлично управление; ръчен контрол на потока; Хидравлично и ръчно контролиране на съединението

8. Компенсация на натоварване; висока повторяемост; Ниска хистерезис

9. Ограничителят на гладния удар може да се използва за регулиране на потока

10. Натоварвайте релефен клапан: Компактен клапан с пилотен касета с голям размер с функция за попълване на масло

11.LS Функция за ограничаване на налягането: Използва се за целия многократен клапан

Приложение:

MWVX12-1X многостранният клапан се прилага главно в полета като строителни машини, машини за шофиране на купчини и други.
