Представете си, че дирижирате оркестър. Вие не просто казвате на музикантите да свирят „силно“ или „тихо“ – вие им давате фини жестове с ръце, които казват „малко по-тихо“, „постепенно по-силно“ или „задръжте точно тази сила на звука“. Хидравличният пропорционален клапан е като проводник за хидравлична течност, осигуряващ безкрайно променливо управление вместо просто „включено“ или „изключено“.
За основите започнете скакво е пропорционален вентил.
Аналогията на кафенето
Помислете за пропорционален вентил като машината за еспресо в любимото ви кафене. Бариста не просто превключва превключвателя, за да получи перфектно еспресо - той постепенно увеличава налягането, внимателно контролира скоростта на потока и прави корекции в реално време въз основа на това как се извлича кафето. По подобен начин пропорционалният клапан непрекъснато регулира позицията си въз основа на електрическа обратна връзка, за да достави точното количество хидравлична мощност.
Как работят хидравличните пропорционални вентили? Пътешествие стъпка по стъпка
Нека проследим пътя на управлението от електрически сигнал до прецизно хидравлично действие.
[Вижте подробното обяснение накак работят пропорционалните вентили.]
1Командният център (контролен сигнал)
PLC (програмируем логически контролер) или друга система за управление изпраща електрически сигнал - обикновено 0-10 волта, 4-20 милиампера или дори цифрови команди чрез индустриални мрежи като CANbus или Ethernet.
2Преводачът (пропорционален соленоид)
Пропорционалният соленоид на клапана действа като транслатор, преобразувайки електрическата енергия в механична сила. За разлика от обикновените соленоиди, които са или „захранени“ или „изключени“, пропорционалните соленоиди създават сила, която е право пропорционална на силата на входния сигнал.
3Прецизният двигател (вентилна макара)
Тази механична сила избутва макарата на клапана - прецизно обработен цилиндричен компонент - до точни позиции. Докато макарата се движи, тя разкрива отвори с различни размери (наречени портове), които контролират потока на течността.
4Интелигентната верига за обратна връзка (LVDT сензор)
Усъвършенстваните пропорционални вентили включват LVDT (линеен променлив диференциален трансформатор), който постоянно следи позицията на макарата. Това създава система със затворен цикъл, която автоматично коригира външни смущения, температурни промени и износване.
Пример от реалния свят
Когато оператор на багер премести своя джойстик наполовина, пропорционалният клапан получава 50% сигнал. Макарата се придвижва до позиция, която позволява точно половината от максималния поток към хидравличния цилиндър, което води до плавно, контролирано движение на рамото с точно половината скорост.
Пропорционален вентил срещу серво клапан срещу клапан за включване/изключване: Най-доброто сравнение
Разбирането на разликите между видовете вентили е от решаващо значение за правилния избор:
| Характеристика | Клапан за включване/изключване | Пропорционален вентил | Серво клапан |
|---|---|---|---|
| Тип контрол | Двоичен (отворен/затворен) | Безкрайно позициониране | Изключително прецизно позициониране |
| Време за реакция | 10-100 милисекунди | 5-50 милисекунди | 1-10 милисекунди |
| точност | ±5-10% | ±1-3% | ±0,1-0,5% |
| цена | 50-500 долара | 500-5000 долара | 2000-20 000 долара |
| Типични приложения | Лесно управление за включване/изключване | Обща автоматизация | Системи с висока точност |
| Поддръжка | ниско | Среден | високо |
| Чувствителност към замърсяване | ниско | Среден | Много високо |
| Енергийна ефективност | беден | добре | Отлично |
Кога да изберете всеки тип
Изберете Вкл./Изкл. клапани, когато:
Лесният старт/стоп контрол е достатъчен • Бюджетът е изключително ограничен • Среда със силно замърсяване • Ресурсите за поддръжка са ограничени
Изберете пропорционални вентили, когато:
Нуждаете се от променлив контрол на скоростта/налягането • Енергийната ефективност има значение • Плавната работа е важна • Изисква се умерена прецизност
Изберете сервоклапи, когато:
Свръхвисоката прецизност е критична • Необходима е много бърза реакция • Бюджетът позволява първокласна производителност • Може да се поддържа чиста среда
Видове хидравлични пропорционални вентили: Намиране на перфектния избор
По функция: Трите основни категории

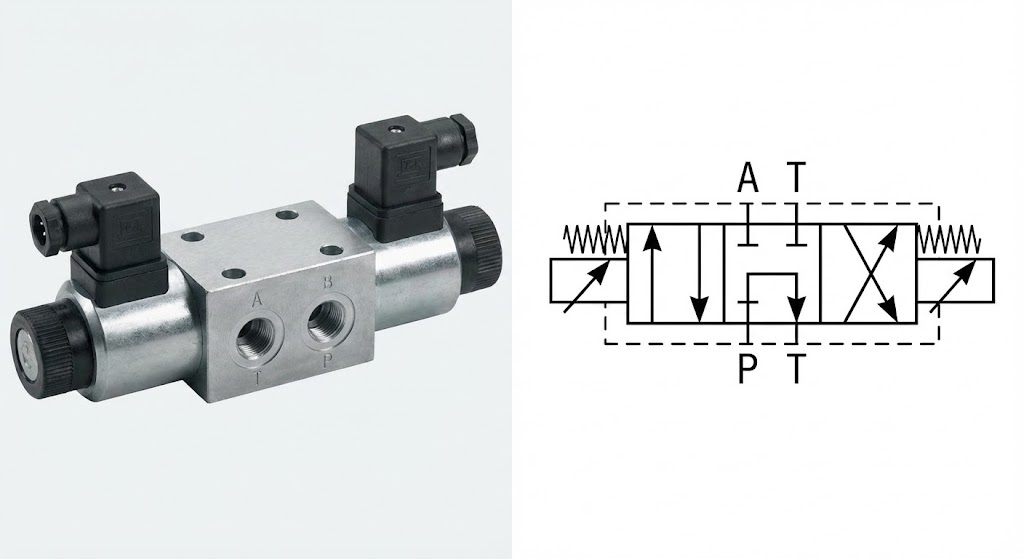

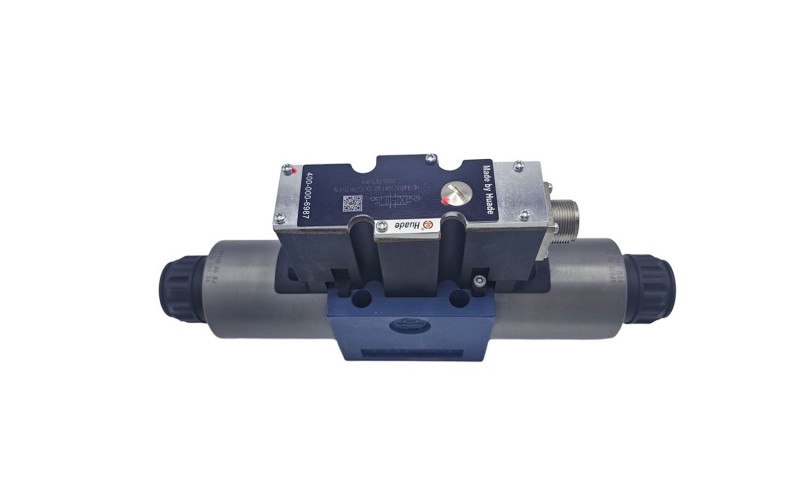

1. Пропорционални управляващи вентили
Какво правят:Контролирайте посоката и скоростта на хидравличните задвижващи механизми
Мислете за това като:Интелигентен контролер на трафика, който не само насочва трафика, но и контролира ограниченията на скоростта
Често срещани модели:Серия Bosch Rexroth 4WRA, серия Parker D1FB
Най-добро за:Машини, леене под налягане, обща автоматизация

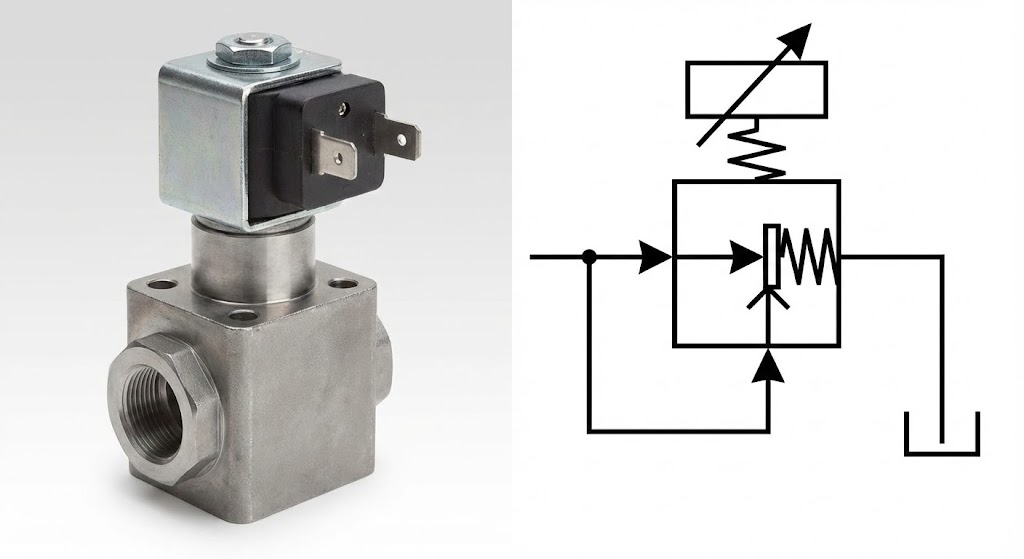

2. Пропорционални клапани за регулиране на налягането
Какво правят:Поддържайте прецизно системно налягане, независимо от изискванията за поток
Мислете за това като:Интелигентен регулатор на налягането на водата, който поддържа налягането под душа перфектно дори когато някой включи съдомиялната
Видове:Освобождаване на налягането, редуциране на налягането, клапани за последователност на налягането
Най-добро за:Пресови операции, системи за затягане, изпитване под налягане

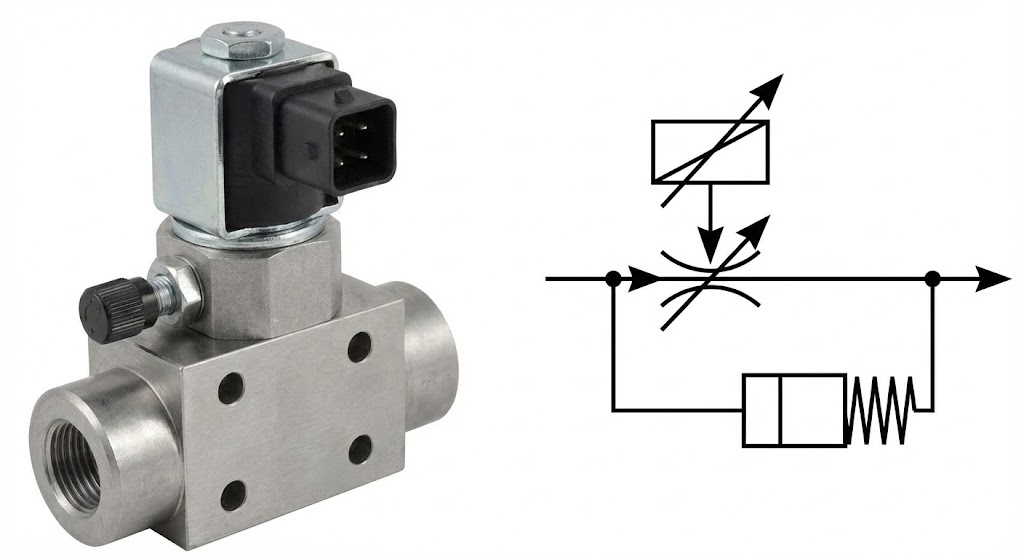

3. Пропорционални вентили за регулиране на потока
Какво правят:Поддържайте точни дебити независимо от промените в налягането
Мислете за това като:Система за круиз контрол за хидравличен поток
Често включват:Компенсатори на налягане за управление независимо от товара
Най-добро за:Контрол на скоростта, синхронизирани операции, измервателни приложения
По конструкция: Разбиране на механиката
Пропорционални вентили с директно действие
• Електромагнитът директно движи основната макара
• По-проста конструкция, по-ниска цена
• Скорости на потока обикновено до 100 GPM
• Класове на налягане до 3000 PSI
• Перфектен за: приложения със среден размер с умерени нужди от производителност

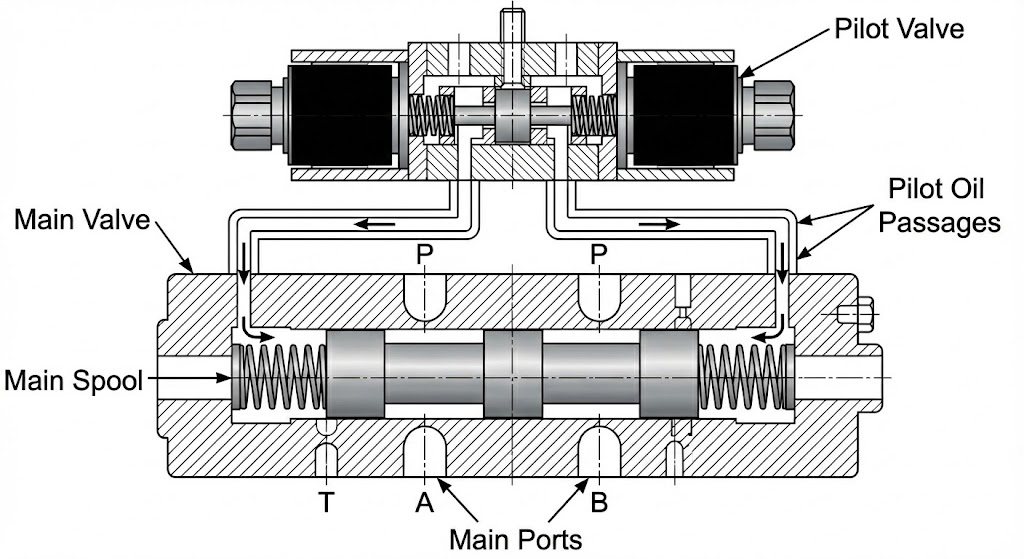

Пропорционални вентили с пилотно управление
• Малък пилотен клапан контролира работата на главния клапан
• Възможности за по-висок поток и налягане
• Скорости на потока до 500+ GPM
• Рейтинги на налягане до 5000+ PSI
• Перфектен за: Големи индустриални системи и мобилно оборудване
Характеристики на ефективността, които имат значение: Дълбокото техническо гмуркане
Разбиране на връзката сигнал-поток
Сърцето на производителността на пропорционалния клапан се крие в това колко точно преобразува електрическите сигнали в хидравличен изход. Ето какво означават основните спецификации:
Линейност (±0,5% до ±3%)
Представете си, че начертавате права линия върху милиметрова хартия. Линейността измерва доколко действителната производителност на вашия вентил се доближава до тази идеална права линия. По-добрата линейност означава по-предвидим контрол.
Хистерезис (±0,5% до ±5%)
Това измерва разликата в изхода, когато приближавате една и съща зададена точка от различни посоки. Мислете за това като за луфт във волана - по-малкото хистерезис означава по-прецизно управление.
Повторяемост (±0,1% до ±2%)
Колко последователно вентилът изпълнява една и съща операция? Това е като да помолите баскетболист да изпълнява наказателни удари - по-добрата повторяемост означава по-надеждно изпълнение.
Време за реакция (5-100 милисекунди)
Колко бързо вентилът реагира на промени в сигнала? За динамични приложения по-бързата реакция предотвратява нестабилността на системата и подобрява производителността.
Математиката зад магията: Уравнения на потока
Основното уравнение на потока за пропорционалните вентили е:
Q = Cd × A × √(2ΔP/ρ)
където:
Q = Дебит
Cd = Коефициент на разреждане
A = Зона на отваряне на клапана (контролирана от позицията на макарата)
ΔP = Разлика в налягането през клапана
ρ = плътност на течността
Това уравнение показва защо пропорционалните вентили са толкова ефективни: чрез прецизен контрол на площта (A), те осигуряват точен контрол на потока, независимо от промените в налягането.
Истории на успеха от реалния свят: Приложения, които трансформират индустриите
Казус 1: Революцията на шприцоването
Предизвикателството:Производител на автомобилни части се бореше с непоследователно шприцоване на пластмаса, причинявайки 20% процента на скрап и оплаквания от клиенти.
Решението:Внедряване на пропорционални клапани Moog D941 за контрол на скоростта на впръскване и налягането.
Процесът:
• Фаза на скоростта: Вентилът осигурява бързо, контролирано впръскване за запълване на 95% от формата
• Фаза на пакетиране/задържане: Безпроблемен преход към прецизен контрол на налягането
• Фаза на възстановяване: Контролирано въртене на винта за следващата подготовка на изстрела
Казус 2: Прецизност на мобилното оборудване
Предизвикателството:Клиенти на производител на кранове се оплакаха от резки движения на товара, причиняващи опасения за безопасността и загуба на производителност.
Решението:Пропорционална вентилна система Danfoss PVG 48 с електронни джойстици.
Трансформацията:
• Преди: Управлението на бинарния клапан предизвика внезапно стартиране/спиране
• След: Плавно ускоряване/забавяне, съответстващо на въведеното от оператора
• Разширени характеристики: Отчитане на натоварването за енергийна ефективност, електронно управление за прецизно позициониране
Казус 3: Прецизност на стоманодобивната мелница
Предизвикателството:Стоманена валцова мелница се нуждаеше от прецизен контрол на налягането за постоянна дебелина на продукта (±0,01 mm толеранс).
Решението:Пропорционални клапани за налягане ATOS DPZO с интегрирано управление с обратна връзка.
Иновацията:
• Измерването на дебелината в реално време се връща към управлението на клапана
• Автоматичното регулиране на налягането компенсира разликите в материала
• Управлението със затворен контур поддържа постоянна сила въпреки промените в скоростта
Избор на правилния пропорционален вентил: Вашето ръководство за избор
Стъпка 1: Определете вашите системни изисквания
Контролен списък за спецификации на производителността:
• Максимално налягане в системата: _____ PSI
• Необходим дебит: _____ GPM
• Работен температурен диапазон: _____ до _____ °F
• Изисквания за време за реакция: _____ милисекунди
• Необходима точност: ±_____ %
• Тип управляващ сигнал: Напрежение / Ток / Цифров
Стъпка 2: Специфични съображения за приложението
За производствени/индустриални приложения:
• Помислете за вентили с интегрирана електроника (серия Bosch Rexroth 4WRA)
• Потърсете комуникационни възможности на fieldbus
• Дайте приоритет на повторяемостта и дългосрочната стабилност
За мобилно оборудване:
• Изберете вентили, класифицирани за вибрации и удари (серия PVG на Danfoss)
• Обърнете внимание на изискванията за екологично запечатване
• Оценете консумацията на енергия за системи, работещи с батерии
За космически/критични приложения:
• Изберете вентили с резервни системи за обратна връзка
• Помислете за специални материали за екстремни температури
• Оценете характеристиките на режима на отказ
