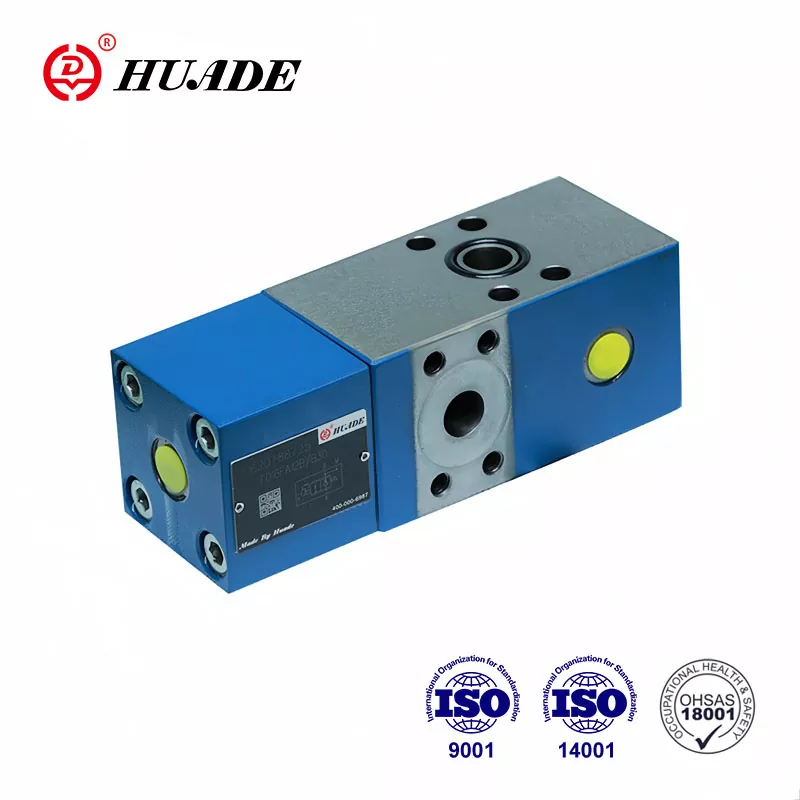

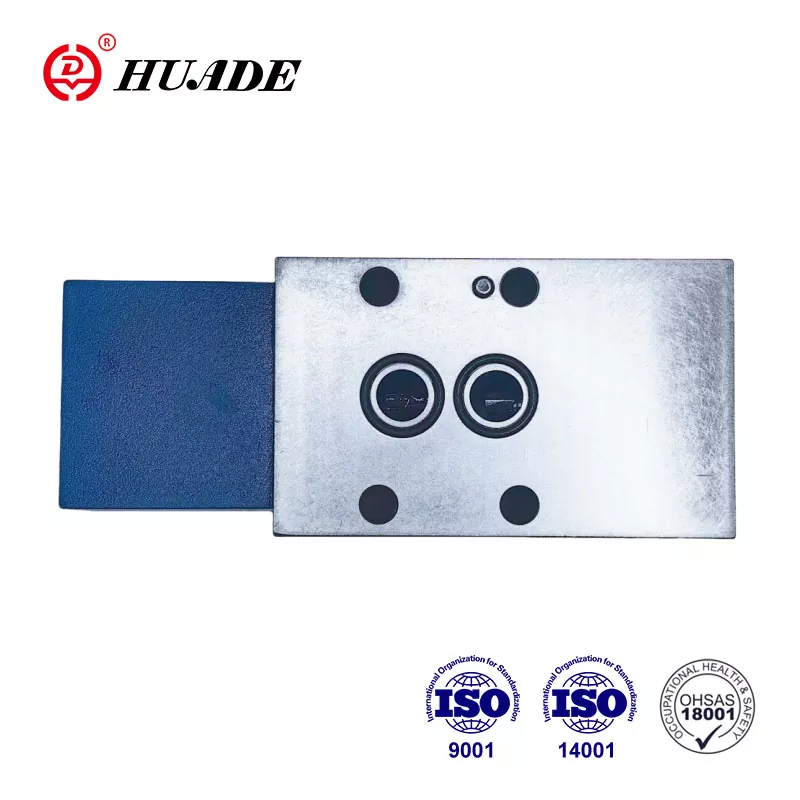

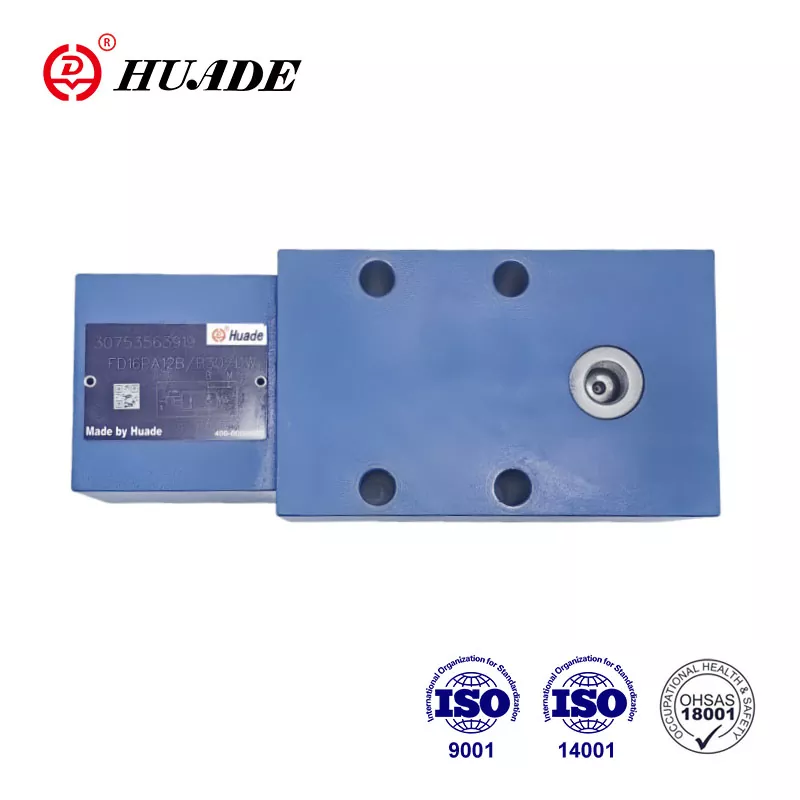

Huade® check-Q-meter вентил FD 32 може да се използва в различни хидравлични системи за контрол на потока. Те са конкурентни на добре познати продукти с добро качество и по-ниска цена. Дългосрочното сътрудничество с Rexroth позволява на вентилите за поток, произведени от Huade Hydraulic, да достигнат същото ниво като продуктите на Rexroth. С тези уникални точки за продажба, вентилите Huade® check-Q-meter вече са популярни сред китайските потребители.
|
Работно налягане, отвори A, X (MPa) |
до 31.5 |
|
Работно налягане. порт B (MPa) |
до 42 |
|
Пилотно налягане, порт X (обхват на контрол на потока) (MPa) |
мин.2 до 3,5, макс.31,5 |
|
Налягане на напукване, A до B (MPa) |
0.2 |
|
Настройка на налягането за вторичния предпазен клапан (MPa) |
до 40 |
|
Дебит (л/мин) |
80 (размер 12) 200 (размер 16) |
|
Съотношение на площта на предварителния отвор |
площ на седалката на цилиндъра/площ на пилотната макара=1/20 |
|
Диапазон на температурата на флуида под налягане (℃) |
-30 до +80 |
|
Диапазон на вискозитет (mm²/s) |
10 до 800 |
|
Течност под налягане |
Минерално масло (за NBR уплътнение) или фосфатен естер (за FPM уплътнение) |
Характеристики:
▶ Модел на пренасяне към DIN 24 340, от D,ISO 5781 и CETOP - RP 121H
▶ Възвратен клапан с пилотно управление, без течове. Проверяващият Q-метър контролира връщащия поток Q2 по отношение на потока, насочен към противоположната страна на задвижващия механизъм Q1 с цилиндри, съотношението на площта (Q2=Q1φ) трябва да се вземе предвид.
▶ Байпасен вентил, свободен поток в обратна посока
▶ Допълнителен вграден вторичен предпазен клапан (само за вентил с фланцови връзки).
Приложение:
Вентилите Check-Q-meter FD12 се използват за повлияване на скоростите на хидравличните мотори и цилиндри независимо от товара (предотвратява изтичане). Освен това има изолирана функция за безопасност при спукване на тръбата.

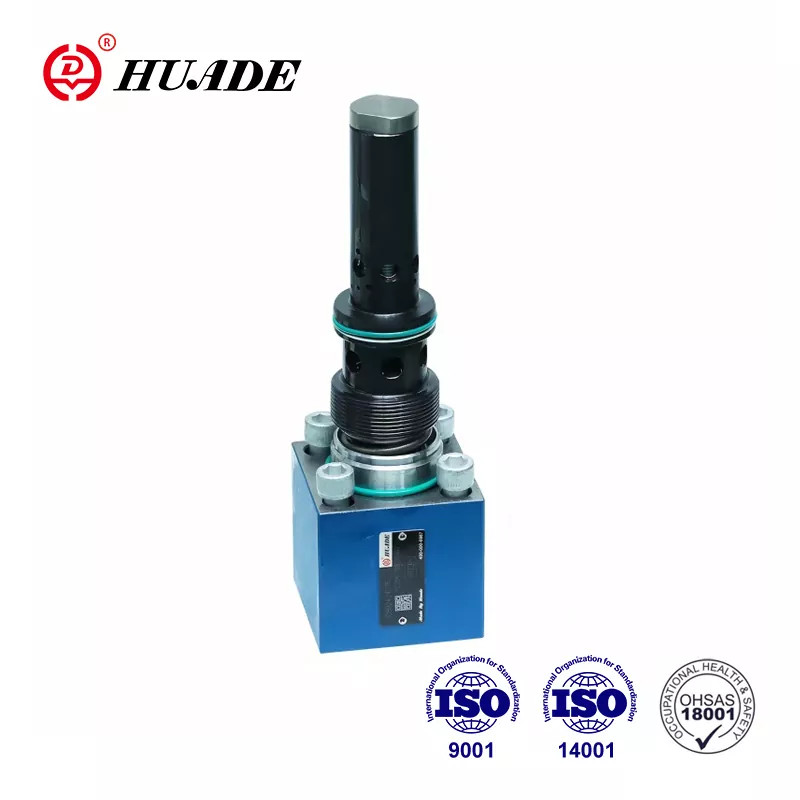

Контролният Q-метър се състои основно от корпус (1), главна тарелка (2), пилотна част (3), пилотна макара (4), амортизираща макара (5) и пилотна амортизация (6).
Структура на контролно-Q-метър вентил FD 32
Символ на FD Check-Q-Meter Valve
Примери за вериги
Забележка:
Два контролни Q-метъра не могат да се използват за управление на два цилиндъра, които са принудени механично да се движат заедно, тъй като не може да се гарантира синхронизация и едно и също налягане във всеки цилиндър.
Следователно, бутилките трябва да бъдат оборудвани с два пилотно управлявани възвратни клапана, тип SL. Контролният Q-метър е монтиран в обща линия.
В този случай натоварването не трябва да надвишава 20 MPa!
