Когато се разхождате из завод или инспектирате тежки машини, виждате видимите части на сложни хидравлични системи. Но скрити вътре в тези машини има компоненти, които карат всичко да работи гладко. Насочващият управляващ клапан WMU е един от тези критични компоненти, тихо насочващ хидравличната течност, за да накара цилиндрите да се разширяват, прибират и спират точно когато е необходимо.
Ако сте инженер, избиращ компоненти за нова машина, техник по поддръжката, отстраняващ упорит хидравличен проблем, или мениджър по доставките, който се опитва да балансира между качество и цена, разбирането на управляващия клапан WMU може да ви спести време, пари и главоболия. Това ръководство разбива всичко, което трябва да знаете за този работен конски клапан, по прости думи.
Какво прави насочващия управляващ клапан WMU различен
Насочващият управляващ клапан WMU принадлежи към семейството хидравлични клапани, които контролират къде протича течността в системата. Мислете за него като за контролер на трафика за хидравлично масло. Когато задвижващият механизъм трябва да се удължи, вентилът отваря определени пътища. Когато трябва да се прибере, клапата превключва на различни пътища. WMU постига това чрез механично задействане, което го отличава от електрически управляваните клапани.
Обозначението "WMU" ви казва нещо важно за това как работи този клапан. „W“ означава начин или посока, което показва, че контролира посоката на потока. „M“ сигнализира за механично задействане, което означава, че се управлява от физическо движение, а не от електрически сигнали. „U“ често се появява заедно с „R“ (както в WMU/R), за да укаже работата на ролковото бутало. Този механичен подход прави насочващия управляващ клапан WMU особено надежден в тежки среди, където електрониката може да се повреди.
Вътре във вентила ще намерите четири основни компонента, работещи заедно. Тялото на вентила побира всичко и осигурява интерфейса за монтаж. Ролка или лост се простира от тялото, чакайки да бъде докоснат от външна гърбица или куче, прикрепено към вашето движещо се оборудване. Когато този контакт се случи, той избутва контролна макара вътре в тялото на клапана, превключвайки хидравличните пътища. След това възвратна пружина избутва всичко обратно в изходна позиция, след като гърбицата се отдалечи.
Как всъщност работи WMU във вашата система
Разбирането на работата на насочен контролен вентил WMU започва с разбирането какво се случва по време на типичен машинен цикъл. Да приемем, че работите с хидравлична преса. Докато притискащият бункер се простира надолу, гърбица, монтирана на бунта, в крайна сметка влиза в контакт с ролката на вашия WMU клапан. Този механичен контакт избутва макарата на клапана до нова позиция, което може да сигнализира за започване на следващия етап от вашия процес или за задействане на защитна функция.
Красотата на това механично задвижване е неговата простота и надеждност. Няма соленоидни бобини, които да изгорят, няма електрически връзки, които да корозират, и не е необходимо пилотно налягане. Насочващият управляващ клапан WMU преобразува физическата позиция директно в хидравличен сигнал. Това го прави по същество хидравличен краен превключвател, идеален за последователни операции, при които едно действие трябва да завърши, преди да започне следващото.
Вентилът се свързва към вашата система чрез стандартизирани модели за монтаж. Повечето вентили WMU следват стандартите ISO 4401-03-02-0-05 или DIN 24340 Form A, което означава, че се монтират върху така наречената подложка NG6. Тази стандартизация е от решаващо значение, защото означава, че можете да сменяте вентили от различни производители, без да препроектирате цялата си система. Някои по-големи версии използват NG10 монтаж, който се справя с по-високи дебити.
Когато пазарувате за управляващ вентил WMU, ще видите конфигурации, описани като "3/2-пътен" или "4/3-пътен". Тези числа ви казват за портове и позиции. 4/3-пътният вентил има четири порта (налягане, резервоар и два работни порта, обозначени с A и B) и три възможни позиции. Централната позиция е особено важна, защото определя какво се случва, когато вентилът не се задейства. Някои дизайни държат всичко блокирано в централна позиция, задържайки вашия задвижващ механизъм на място. Други позволяват поток към резервоара, освобождавайки налягането. Правилният избор зависи от вашето конкретно приложение.
Технически спецификации, които действително имат значение
Насочващият управляващ вентил WMU се справя с впечатляващи спецификации, които го правят подходящ за сериозна промишлена работа. Максималните стойности на налягането обикновено достигат 315 бара, което се превежда на около 4569 паунда на квадратен инч. За капацитет на потока размерът NG6 обработва до 60 литра в минута, докато версиите NG10 увеличават това до 120 литра в минута. Тези числа имат значение, тъй като по-малкият размер на клапан създава спадове на налягането и топлина, докато по-големият размер губи пари.
Температурният диапазон е друго практическо съображение. Насочващият управляващ клапан WMU работи надеждно от минус 30 градуса по Целзий до плюс 80 градуса по Целзий. Това обхваща повечето индустриални среди, въпреки че може да се нуждаете от специални уплътнения за екстремни условия. Говорейки за уплътнения, стандартните клапани се доставят с уплътнения от NBR (нитрилен каучук), които работят добре с хидравлични масла на минерална основа. Ако вашата система използва синтетични течности или работи при условия на висока температура, можете вместо това да посочите уплътнения FKM (Viton).
Една спецификация, която често се пренебрегва, е радиалният толеранс на ролковото бутало. Насочващият управляващ клапан WMU толерира до 30 градуса несъосност между гърбицата и ролката. Тази гъвкавост е невероятно ценна по време на инсталиране и работа. Монтажните скоби може да не са идеално подравнени, структурните компоненти може да се огънат под натоварване и топлинното разширение може леко да измести компонентите. Този толеранс от 30 градуса поддържа всичко работещо въпреки тези несъвършенства в реалния свят.
Клапанът работи и с широк диапазон на вискозитет от 2,8 до 500 квадратни милиметра в секунда. Това означава, че работи с тънки хидравлични масла при студено време и по-гъсти масла при работна температура. Има обаче компромис. По-високият вискозитет увеличава вътрешното триене и спада на налягането, така че може да забележите по-бавно време за реакция при стартиране на студено.
Най-добри практики за инсталиране, които не можете да пренебрегнете
Правилното инсталиране на насочващ управляващ вентил WMU прави разликата между години надеждно обслужване и разочароващи обаждания за поддръжка. Започнете с чистота. Преди дори да разопаковате клапана, уверете се, че вашата хидравлична система отговаря на стандартите за чистота. ISO 4406 19/17/14 или NAS 1638 клас 9 представлява приемливи нива на замърсяване. Промийте старателно вашата система преди инсталиране, защото всяка мръсотия, която попадне във вентила, ще причини проблеми по-късно.
Монтажната повърхност има повече значение, отколкото много хора осъзнават. Вашата подложка трябва да е плоска, без неравности или драскотини около отворите на портовете. Дори малки несъвършенства могат да създадат пътища за течове или да попречат на правилното поставяне. Затегнете монтажните болтове според спецификацията, като използвате кръстосана схема, точно както бихте направили с гайките на колелото на автомобил. Това гарантира равномерно разпределение на налягането и правилно уплътняване.
Когато позиционирате насочващия управляващ клапан WMU на вашата машина, помислете как гърбицата ще контактува с ролката. Ролката може да се върти на 90 градуса в корпуса си, което ви дава гъвкавост при монтажна ориентация. Искате обаче да сведете до минимум страничното натоварване, доколкото е възможно. Докато клапанът толерира 30 градуса несъосност, работата на ръба на този толеранс през цялото време ускорява износването. Стремете се към директен, квадратен контакт между гърбицата и ролката.
Дизайнът на гърбицата заслужава внимателно внимание, въпреки че технически не е част от самия клапан. Лошо проектираният профил на гърбицата може да разруши иначе отличната WMU инсталация на насочващ контролен клапан. Избягвайте стръмни ъгли на рампата, които създават ударно натоварване. Гърбицата трябва да контактува плавно с ролката, да я избута през целия й ход без прекомерна сила, след което да я освободи. Остри ръбове или износени повърхности на гърбицата причиняват ударно натоварване, което уврежда както гърбицата, така и вътрешните компоненти на клапана.
Често срещани проблеми и как да ги коригирате
Насочващият управляващ вентил WMU е механично здрав, но не е неразрушим. Разбирането на обичайните режими на повреда ви помага бързо да отстранявате проблеми и да предотвратявате повредите, преди да се случат.
Залепването на макара се нарежда като най-честият проблем. Ще забележите симптоми като бавно или непълно превключване, при което задвижващият механизъм не достига напълно до края на своя ход или се колебае по време на движение. Основната причина обикновено е замърсяване. Частиците мръсотия се улавят между макарата и отвора, създавайки триене, което силата на задействане не може да преодолее. Понякога също така ще видите макара да залепва от странично натоварване, където неправилното подравняване кара макарата да се захване за едната страна на отвора. Решението включва подобряване на филтрирането, промиване на системата и проверка на центровката. В тежки случаи може да се наложи да смените изцяло клапана, ако отворът е набразден.
Износването на ролката и буталото се проявява като непоследователно задействане. Насочващият управляващ клапан WMU може да работи добре за десетки цикли, след което внезапно да не успее да превключи. Или може да забележите, че е необходима нарастваща сила на задействане. Това се случва, защото контактните повърхности между гърбицата и ролката се износват с времето, особено без подходящо смазване. След това метални частици от това износване циркулират през вашата система, ускорявайки износването на други компоненти. Предотвратяването включва гарантиране, че вашата хидравлична течност поддържа подходящ смазващ филм и редовна проверка на подравняването. След като настъпи значително износване, подмяната обикновено е по-рентабилна от опитите за ремонт.
Пролетният провал е по-рядък, но по-драматичен. Ако възвратната пружина се счупи или задръсти, насочващият управляващ клапан WMU засяда в задействано положение и няма да се върне в неутрално положение. Вашият машинен цикъл спира без прекъсване, често в неудобно или опасно положение. Този режим на повреда е причината много системи да включват излишни функции за безопасност, вместо да разчитат единствено на клапана. Редовната проверка помага да се хване умората на пружината преди пълна повреда и много програми за поддръжка включват превантивна смяна на пружината на база време или цикъл.
Хидравличният удар създава проблеми, които може да не са очевидни веднага. Когато насочващият управляващ вентил WMU внезапно измества позициите си, той създава преходни пикове на налягането в тръбопроводите. Тези шипове генерират шум, ускоряват умората на компонентите и могат да причинят повреда от кавитация. Ще го чуете като тропащ или ударен звук във вашите хидравлични линии. Решението включва добавяне на дроселни клапи или амортисьори в тръбопровода за налягане, за да се забавят промените в потока. Това създава допълнителен спад на налягането, така че трябва да го вземете предвид при проектирането на вашата система.
Стратегии за поддръжка, които действително работят
Поддържането на насочен контролен клапан WMU в надеждна работа не изисква екзотични инструменти или усъвършенствано обучение, но изисква последователност. Най-важната задача за поддръжка е и най-простата: поддържайте чиста хидравлична течност. Сменете течността според препоръките на производителя, а не само когато изглежда мръсна. Хидравличното масло се разгражда химически с течение на времето, дори ако все още изглежда чисто. Използвайте филтри, оценени за вашето приложение, и ги променяйте по график.
Следете системното налягане редовно. Внезапно спадане на налягането може да означава вътрешен теч във вентила. Постепенната загуба на налягане в продължение на седмици или месеци предполага разграждане на уплътнението. Ранното улавяне на тези тенденции ви позволява да планирате поддръжка по време на планиран престой, вместо да се занимавате с аварийно изключване.
Обърнете внимание на необичайни шумове. Насочващият управляващ клапан WMU трябва да работи тихо, с изключение на леко щракане, докато сменя позициите си. Скърцане, пищене или тропащи звуци показват проблеми. Смилането обикновено означава замърсяване, скърцането показва недостатъчно смазване, а блъскането сигнализира за хидравличен удар.
Проверете състоянието на гърбицата и ролката по време на рутинни проверки. Потърсете признаци на износване, набраздяване или деформация. Износена повърхност на гърбицата все още може да задейства клапана, но създава ударно натоварване, което ускорява вътрешното износване. Ролката трябва да се върти свободно на лагера си. Ако е замръзнала на място, гърбицата се влачи по повърхността на ролката, вместо да се търкаля гладко, създавайки прекомерна топлина и износване.
Съхранявайте подробни записи за поддръжка. Отбележете кога сменяте филтри, кога промивате системата и всички симптоми, които наблюдавате. Често се появяват модели, които ви помагат да предвидите проблемите, преди те да причинят неуспехи. Например, ако забележите, че залепването на макарата се появява след около 10 000 цикъла, можете да планирате превантивна подмяна на 8 000 цикъла.
OEM срещу съвместими алтернативи: Направете правилния избор
Пазарът за управляващи клапани предлага както продукти на производителите на оригинално оборудване, така и съвместими алтернативи. Bosch Rexroth определя стандарта като основен OEM за WMU вентили, с десетилетия доказана производителност в различни индустрии. Техните вентили се появяват в приложения, вариращи от строително оборудване до химически преработвателни заводи, аерокосмическо наземно поддържащо оборудване до морски системи.

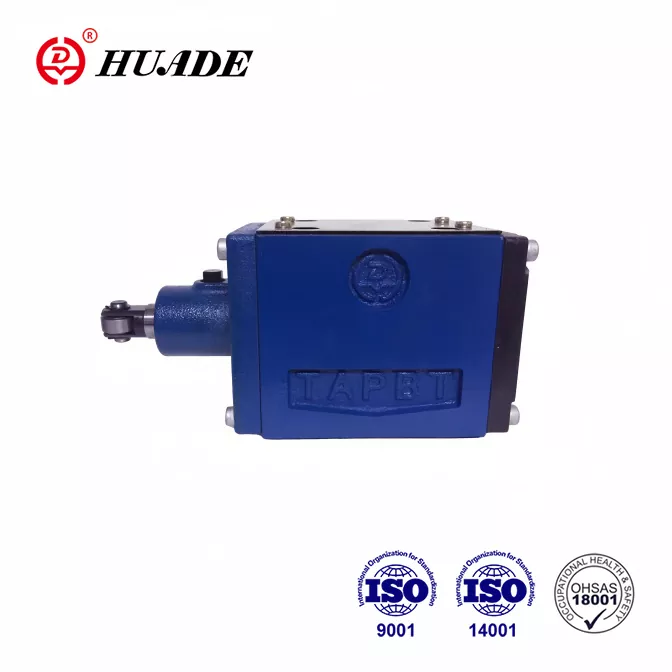

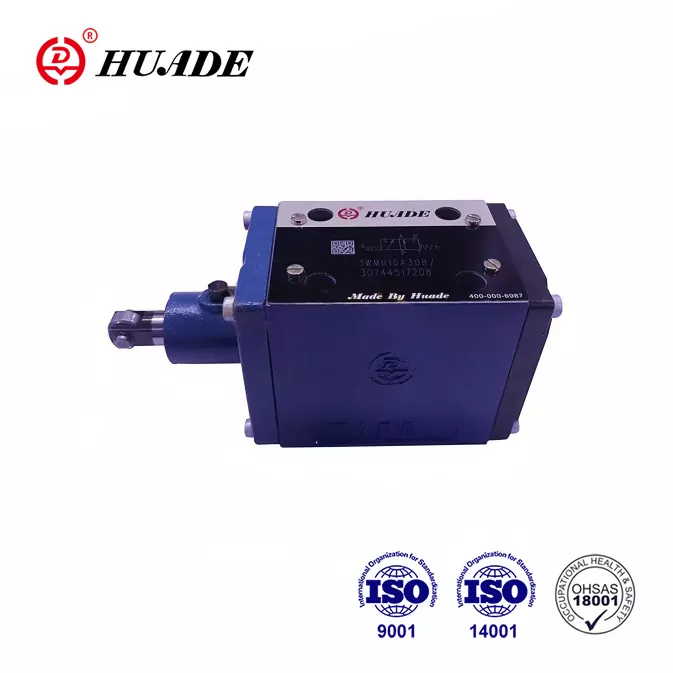

Съвместими производители като Huade Hydraulic произвеждат клапани, които отговарят на същите стандарти и предлагат взаимозаменяем монтаж. Тези алтернативи обикновено струват 20 до 30 процента по-малко от OEM продуктите, което звучи привлекателно, когато управлявате бюджет. Истинският въпрос е дали това спестяване на разходи има смисъл за вашето конкретно приложение.
За системи с критично значение, където повредата създава опасности за безопасността или изключително скъп престой, OEM клапаните имат смисъл. Помислете за насочващ контролен вентил WMU, контролиращ управлението на морски кораб или позициониране на тежки товари в стоманодобивна фабрика. Премията, която плащате за качество на OEM, е застраховка срещу катастрофалните разходи от повреда. OEM клапаните обикновено показват по-добра производителност в среда с висока вибрация и поддържат своите спецификации чрез повече цикли.
За по-малко критични приложения с по-ниски работни цикли, съвместимите вентили могат да оптимизират общите ви разходи за притежание. Насочващият управляващ клапан WMU, управляващ нискоскоростна преса в работилница, не е изправен пред същите изисквания като този при непрекъснато производство. Спестяването на разходи от съвместими вентили ви позволява да съхранявате резервни части или да надграждате други системни компоненти. Просто се уверете, че купувате от реномирани доставчици, които действително отговарят на стандартите, които твърдят, и могат да предоставят документация.
Интелигентната стратегия включва двойно снабдяване. Използвайте насочващи управляващи клапани на OEM в критични пътища, където повреда спира производството или създава проблеми с безопасността. Посочете съвместими вентили за вторични функции, където можете да си позволите леко намалена надеждност. Този подход балансира риска и разходите в цялото ви съоръжение.
Приложения от реалния свят, където WMU превъзхожда
Насочващият управляващ вентил WMU блести в приложения, където се изисква механично отчитане на позицията и електрическите компоненти биха били проблематични. Машинните инструменти са перфектен пример. Докато масата на фреза се придвижва до крайната си позиция, гърбица на масата влиза в контакт с WMU клапана, задействайки следващата операция. Механичният характер на това взаимодействие работи надеждно дори при пръскане на охлаждаща течност, метални стружки и температурни промени, които биха предизвикали електрическите сензори.
Пресите за щанцоване и оборудването за щамповане използват насочени контролни клапани широко за операции по последователност. Бутонът на пресата носи гърбици, които задействат клапани в определени позиции по време на хода. Един вентил може да сигнализира, когато матрицата е затворена за задържаща верига. Друг може да предизвика изхвърляне на част. Трети може да контролира предпазна врата. Тези механични блокировки осигуряват надеждна последователност без сложно програмиране или електрически панели, които добавят разходи и точки на повреда.
Металургичното оборудване работи в някои от най-суровите индустриални среди, които можете да си представите. Валцовите мелници, ковачниците и системите за термична обработка съчетават високи температури, силно замърсяване и интензивни вибрации. Насочващият управляващ вентил WMU се справя с тези условия по-добре от алтернативите с електрическо задвижване. Механичното задействане не се интересува от електромагнитни смущения, прах или температурни крайности, които биха забранили електронните компоненти.
Морските и офшорните приложения ценят надеждността на механичното задействане. Солен спрей, влага и постоянни вибрации засягат електрическите системи на кораби и платформи. Посочен контролен клапан WMU, управляващ палубни машини или кормилни системи, осигурява надеждна работа без проблеми с корозията. Механичният характер също така опростява поддръжката, тъй като не се нуждаете от специализирано електронно диагностично оборудване.
Системите за обработка на материали използват WMU клапани за ограничители и отчитане на позицията. Хидравличен повдигащ цилиндър се издига, докато достигне предварително зададена позиция, където гърбица задейства клапана, за да спре движението или да сигнализира за готовност за следваща операция. Тази механична обратна връзка е незабавна и не зависи от синхронизиращите вериги или сензори, които могат да се отклонят от калибрирането.
Съображения за проектиране на системата за оптимална производителност
Интегрирането на насочващ управляващ клапан WMU във вашата хидравлична система изисква мислене отвъд самия клапан. Вентилът взаимодейства с всеки друг компонент, така че изборът на дизайн на системно ниво влияе върху производителността и надеждността.
Дизайнът на тръбопровода под налягане е по-важен, отколкото много инженери осъзнават. Когато насочващият управляващ вентил WMU измества позициите си, той създава преходни процеси на потока, които могат да повишат налягането в цялата система. Тези пикове на налягането натоварват всеки компонент и създават блъскащи шумове, които често се чуват в хидравличните системи. Добавянето на малък отвор или дроселна клапа в линията за налягане намалява тези преходни процеси. Компромисът е допълнителен спад на налягането и известно генериране на топлина, но намаляването на ударното натоварване значително удължава живота на компонентите.
Капацитетът на потока се нуждае от внимателно съвпадение. Насочващият управляващ вентил WMU се предлага в различни размери, точно защото един размер не пасва на всички приложения. По-малкият размер създава прекомерен спад на налягането, което губи енергия и генерира топлина. Вашите задвижващи механизми реагират бавно и вентилът се нагрява. Оразмеряването изглежда по-безопасно, но струва повече пари от необходимото и всъщност може да създаде проблеми с контрола в някои приложения. Изчислете внимателно вашите изисквания за максимален поток и изберете следващия стандартен размер.
Филтрирането заслужава повече внимание, отколкото обикновено получава. Насочващият управляващ клапан WMU има малки хлабини между макарата и отвора, обикновено измерени в микрони. Частиците, по-малки от тези, които улавят стандартните системни филтри, все още могат да причинят проблеми. Помислете за добавяне на високоефективен филтър непосредствено преди критичните клапани. Допълнителният спад на налягането е минимален, а защитата срещу замърсяване се отплаща чрез удължен живот на компонентите.
Местоположението на монтажа влияе както на производителността, така и на достъпа за поддръжка. Поставянето на направляващия управляващ вентил WMU, където можете лесно да го видите по време на работа, помага при отстраняването на неизправности. Възможността да се потвърди визуално, че гърбицата контактува правилно с ролката, спестява часове надраскване по главата, когато веригите не работят според очакванията. В същото време се опитайте да сведете до минимум тръбопроводите между вентила и задвижващите механизми, които управлява. Всеки допълнителен фут маркуч или тръба добавя спад на налягането, потенциални точки на течове и задържан обем течност, който забавя реакцията.
Бъдещето на механичното управление на посоката
Разглеждайки по-широките тенденции в хидравличните системи, може да се чудите за дългосрочното място на управляващия клапан WMU. Електрохидравличните пропорционални клапани и електронното управление предлагат усъвършенствани възможности, с които механичните клапани не могат да се сравнят. И все пак механичното задействане няма да остарее скоро.
Предимството на надеждността на механичните системи остава убедително за определени приложения. Когато провалът не е опция и простотата има значение, директното механично задействане печели. Индустрии с тежки условия на околната среда продължават да избират управляващия вентил WMU, защото той работи, когато електрониката не работи. Няма софтуер за актуализиране, няма фърмуер за повреждане и няма сензори за повторно калибриране.
Съображенията за разходите също са в полза на механичните клапани за много приложения. Основният насочващ управляващ клапан WMU струва малка част от това, което бихте платили за еквивалентна електронна система. Когато вземете предвид времето за инсталиране, програмирането и текущата поддръжка, общата разлика в разходите става още по-изразена. За приложения, при които простото управление включване-изключване е достатъчно, харченето на допълнителни пари за пропорционално управление няма смисъл.
Стандартизацията продължава да се подобрява, което прави управляващия клапан WMU по-гъвкав. Тъй като производителите приемат общи модели за монтаж и конфигурации на портове, вие получавате повече свобода да смесвате и комбинирате компоненти от различни доставчици. Тази конкуренция стимулира както иновациите, така и намаляването на разходите, което облагодетелства крайните потребители.
Вземете решение за избор
Изборът на правилния насочващ управляващ вентил WMU за вашето приложение се свежда до съвпадение на спецификациите с изискванията, като същевременно се вземат предвид общите разходи за притежание. Започнете, като ясно дефинирате за какво се нуждаете от вентила. Какво налягане и дебит трябва да издържа? С какви условия на околната среда ще се сблъска? През колко цикъла на ден ще работи? Какви са последствията от провала?
С дефинирани изисквания, оценете опции както от OEM, така и от съвместими производители. Поискайте пълна техническа документация, а не само маркетингова литература. Потърсете действителни криви на производителност, чертежи с размери и препоръки за поддръжка. Внимавайте с доставчици, които не могат да предоставят подробни спецификации или които правят твърдения, които изглеждат твърде добри, за да са истина.
Помислете за общата картина на разходите извън само покупната цена. По-евтин клапан, който изисква смяна два пъти по-често, не спестява пари. Фактор във времето за инсталиране, наличността на резервни части, качеството на техническата поддръжка и потенциалните разходи за престой. Понякога плащането на повече предварително за OEM насочващ управляващ клапан WMU има идеален икономически смисъл. Друг път съвместима алтернатива оптимизира стойността.
Не забравяйте за поддръжката и обслужването. Можете ли лесно да получите резервни части? Производителят предоставя ли техническа поддръжка, ако имате въпроси? Има ли местни дистрибутори, които съхраняват клапаните и могат да доставят бързо, когато имате нужда от спешна подмяна? Тези фактори често са по-важни от малките ценови разлики.
Насочващият управляващ вентил WMU представлява доказана технология, която продължава да обслужва добре индустриалната хидравлика. Механичната му простота осигурява надеждност в взискателни среди, където по-сложните алтернативи се борят. Като разберете как работят тези вентили, какви спецификации имат значение и как да ги поддържате правилно, можете да ги внедрите ефективно във вашите системи и да ги поддържате работещи с години. Независимо дали проектирате нова машина или поддържате съществуващо оборудване, насочващият управляващ клапан WMU заслужава внимание като стабилно, рентабилно решение за управление на хидравличния поток.
