Какво е пропорционален насочен клапан?

2025-08-21

Пропорционални насочени клапани

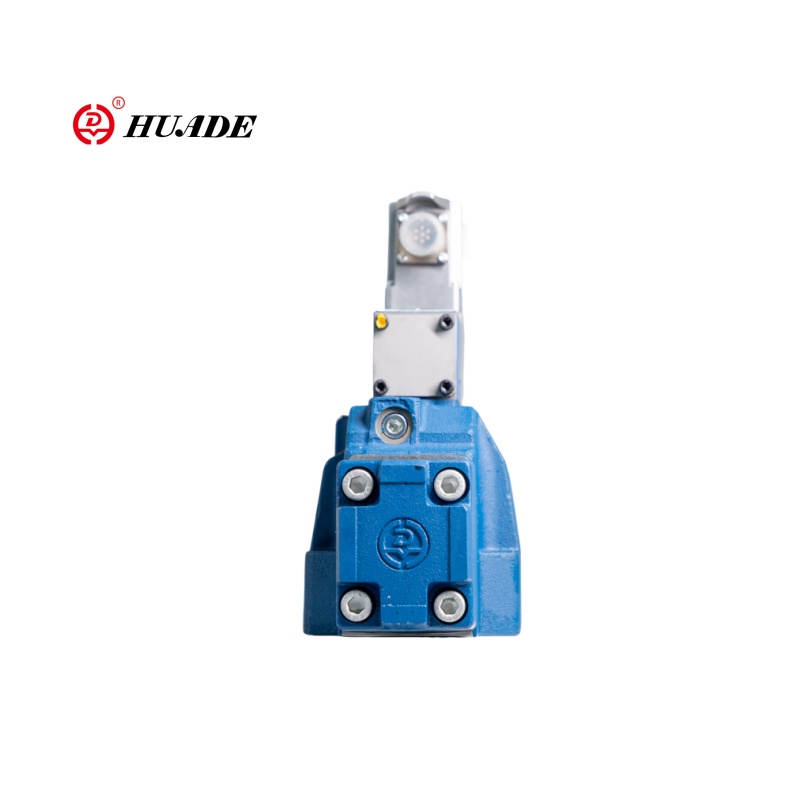

Proportional Directional Valves

В света на хидравличните и пневматичните системи прецизният контрол е от първостепенно значение. Независимо дали работите с тежки машини, оборудване за индустриална автоматизация или сложни производствени системи, възможността за прецизно контрол на потока и посоката на течността може да направи разликата между безпроблемната работа и скъпата неефективност. Това е мястото, където пропорционалните насочени клапани блестят като един от най -важните компоненти в съвременните системи за захранване на течности.

Разбиране на основите

Пропорционалният насочен клапан е усъвършенстван тип контролен клапан, който комбинира функциите на контрола на потока и насоченото управление в един, сложен компонент. За разлика от традиционните клапани за включване/изключване, които работят в прости бинарни състояния, пропорционалните насочени клапани осигуряват безкрайно променливо управление както на посоката, така и на дебита на хидравличната или пневматичната течност.

Основната отличителна характеристика на тези клапани е способността им да осигуряват пропорционална реакция. Това означава, че отворът на клапана и следователно дебитът е пряко пропорционален на входния сигнал, който получава. Когато увеличите контролния сигнал с 50%, отворът на клапана се увеличава с 50%, което води до съответна промяна в дебита.

Как работят пропорционалните насочени клапани

Работата на пропорционален насочен клапан разчита на сложни електрохидравлични или електро-пневматични контролни механизми. В основата си клапанът съдържа макара или поп, който се движи в внимателно обработен корпус за контрол на пътищата на потока на течността.

Системата за управление обикновено се състои от електронен контролер, който получава входни сигнали от сензори, джойстици или компютърни системи. След това този контролер изпраща прецизни електрически сигнали на серво клапани или пропорционални соленоиди, които позиционират основната шпула на клапана. Разширените модели включват системи за обратна връзка със сензори за позиция, които непрекъснато наблюдават позицията на макарата и правят корекции в реално време, за да осигурят точен контрол.

Корпусът на клапана съдържа множество портове, които се свързват с различни части на хидравличната верига. Чрез прецизно позициониране на макарата, клапанът може да насочи потока на течността между тези портове, като едновременно с това да контролира скоростта на потока. Тази двойна функционалност елиминира необходимостта от отделни клапани за насочване и контрол на потока, като опростява дизайна на системата и подобрява времето за реакция.

Основни предимства и ползи

Прецизна способност за контрол

Тези клапани могат да постигнат изключително фина контролна разделителна способност, често по -добра от 0,1% от пълния мащаб, което позволява гладка и точна работа на хидравлични задвижващи механизми и двигатели.

Енергийна ефективност

Осигурявайки само точното количество поток, тези клапани минимизират енергийните отпадъци, намаляват генерирането на топлина и удължават живота на компонентите.

Подобрен отговор на системата

Директното електронно управление елиминира закъсненията и неточността, което води до по -бързи времена на реакция и по -добра динамична ефективност.

Подобрена надеждност

С по -малко движещи се части и без механични връзки за износване, те обикновено изискват по -рядко поддръжка и осигуряват по -дълъг експлоатационен живот.

Общи приложения

Мобилна хидравлика:Основни в багерите, крана и селскостопанските машини за прецизен многофункционален контрол
Индустриална автоматизация:Използва се в приложения за пресата, машини за подреждане на инжектиране и сглобяване на оборудване
Аерокосмическо и отбрана:Контролирайте повърхностите на полета, системите за кацане и критичните задействащи механизми
Работа с материали:Конвейерни контроли и автоматизирано складиране за прецизно позициониране

Съображения за подбор

Изборът на правилния пропорционален насочен клапан изисква внимателно разглеждане на няколко фактора. Капацитетът на потока е основен - клапанът трябва да бъде оразмерен, за да се справи с максималните изисквания за потока на приложението, като същевременно поддържа добра резолюция на контрола при по -ниски дебити.

Оценките на налягането трябва да съвпадат или надвишават системните изисквания с подходящи граници на безопасността. Характеристиките на спада на налягането на клапана трябва да бъдат оценени, за да се гарантира адекватен поток при необходимите налягания на системата.

Съвместимостта на контролния сигнал е от решаващо значение. Изискванията за въвеждане на клапана трябва да съответстват на наличните контролни сигнали, независимо дали аналогови протоколи за напрежение, ток или цифрови комуникации. Някои съвременни клапани предлагат множество опции за въвеждане и програмируеми криви на реакция за максимална гъвкавост.

Трябва да се вземат предвид факторите на околната среда като работен температурен диапазон, нивата на замърсяване и излагането на вибрации. Индустриалните клапани обикновено предлагат по-добра производителност в тежки среди в сравнение със стандартните мобилни хидравлични клапани.

Пропорционалните насочени клапани представляват значителен напредък в технологията за контрол на мощността на течността. Способността им да осигуряват прецизен, безкрайно променлив контрол както върху посоката на потока, така и върху скоростта ги прави незаменими в съвременните хидравлични и пневматични системи. Въпреки че те изискват по -голяма първоначална инвестиция в сравнение с прости клапани за включване/изключване, ползите по отношение на прецизността, ефективността и ефективността на системата често оправдават разходите.

Тъй като автоматизацията продължава да напредва и изискванията за прецизност стават по -строги, пропорционалните насочени клапани ще играят все по -важна роля в системите за мощност на течността. Разбирането на техните възможности и правилното приложение е от съществено значение за инженерите и техниците, работещи с модерно хидравлично и пневматично оборудване.

Независимо дали проектирате нова система или надграждате съществуваща, пропорционалните насочени клапани предлагат прецизността и гъвкавостта, необходими за изпълнение на днешните изисквания за производителност, като същевременно осигурявате основата за бъдещи постижения на автоматизация.
