Пълен анализ на работното състояние на клапана за облекчаване на налягането

Какво е клапан за облекчаване на налягането?

Основна дефиниция и как работи

Клапанът за облекчаване на налягането е като предпазен предпазител за системи под налягане. Мислете за това като за автоматичен бутон за освобождаване, който се отваря, когато налягането стане твърде високо. Когато налягането вътре в дадена система достигне опасно ниво, клапанът се отваря, за да се остави част от течността под налягане (газ или течност) да избяга. След като налягането се върна към безопасно ниво, клапанът отново се затваря.

Клапанът работи чрез прост, но ефективен механизъм. Пружина или пилотна система постоянно следи налягането. Когато налягането стане достатъчно силно, за да преодолее пружинната сила, клапанът се отваря. Това се случва автоматично без никакъв човешки контрол, което го прави надеждна последна линия на защита срещу злополуки, свързани с натиск.

Защо клапаните за намаляване на налягането са толкова важни

Промишлените злополуки, включващи свръхналягане, могат да бъдат катастрофални. Известният ядрен инцидент на остров на три мили подчерта колко критични са тези клапани за безопасност. Без подходящо облекчаване на налягането, оборудването може да избухне, причинявайки:

• Сериозни наранявания или смърт за работниците
• Масивни щети за имущество
• Замърсяване на околната среда
• Изключване на производството, струващи милиони долари

PRV служат като окончателна бариера за безопасност, защитавайки както хората, така и оборудването, когато други системи за управление се провалят.

Основни части на клапан за облекчаване на налягането

Разбирането на ключовите компоненти помага да се обясни как работят тези клапани:

Елементи на клапаните:Основните движещи се части, включително диска (частта, която се отваря и затваря) и уплътнения, които предотвратяват изтичането при затваряне.

Сензорни елементи:Те откриват налягането. Те могат да бъдат или диафрагми (за приложения с ниско налягане, приложения с висока точност) или бутала (за високо налягане, тежка употреба).

Елементи на референтната сила:Обикновено регулируеми пружини, които задават нивото на налягане, при което се отваря клапанът. Допълнителни части като дюзи и камери за налягане прецизират реакцията на клапана.

Материали:Общите материали включват месинг за обща употреба и неръждаема стомана (303, 304 или 316 клас) за корозивна среда. Изборът зависи от това какъв тип течност дръжките на клапана и условията на работа.

Съвременните клапани като J-Series на Emerson използват балансирани дизайни на Bellows, които намаляват ефекта от налягането надолу по веригата, което ги прави по-точни и надеждни.

Където се използват клапани за намаляване на налягането

Индустриални приложения

PRV се намират в много индустрии:

Нефт и газ:Защита на тръбопроводите и оборудването за преработка от опасни шипове на налягане.

Химическа обработка:Предотвратяване на експлозии на реактор и предпазване от реакции на бягство.

Парни системи:Защита на котлите и разпределителните мрежи за пара в електроцентралите и производствените съоръжения.

Обработка на водата:Поддържане на безопасно налягане в системите за преработка и разпределение на водата.

Фармацевтично производство:Защита на стерилни контейнери и оборудване за преработка.

HVAC системи:Осигуряване на безопасна работа на системите за отопление и охлаждане в сградите.

Общи ситуации на свръхналягане

Няколко условия могат да причинят натрупване на опасно налягане:

• Неизправки на оборудването или повреда в системата за контрол
• Блокирани търговски обекти или затворени клапани надолу по течението
• Температурата се увеличава, които разширяват течностите
• Химически реакции, които произвеждат газ
• Неуспехи на захранването, които спират системите за охлаждане
• Човешка грешка при оперативни процедури

Видове клапани за намаляване на налягането

Клапани за облекчаване на налягането спрямо предпазните клапани

Докато и двата типа предпазват от свръхналягане, те работят по различен начин:

Клапани за намаляване на налягането (PRVs):Отворете постепенно и обикновено се използват с течности. Те започват да се отварят с около 3-5% над зададеното налягане и напълно се затварят, когато налягането падне с 2-4% под зададената точка.

Клапани за безопасност (SRV):Отворете бързо с „поп“ действие и се използват с газове или пара. Те могат да се справят с увеличението на налягането от 10-20% над зададеното налягане.

Комбинирани клапани:Може да се справи както с течности, така и на газове, превключвайки между постепенно и поп действие в зависимост от типа на течността.

Основни типове и техните характеристики

Пружинирани клапани

Това са най -често срещаният тип, използвайки пружина за задържане на клапана затворен.

Най -добре използван за:Парни котли, общи приложения на процеса

Балансирани клапани/бутални клапани

Тези клапани компенсират ефектите на задното налягане с помощта на камбани или бутална система.

Най -добре използван за:Системи с променливо задно налягане, мръсни или корозивни услуги

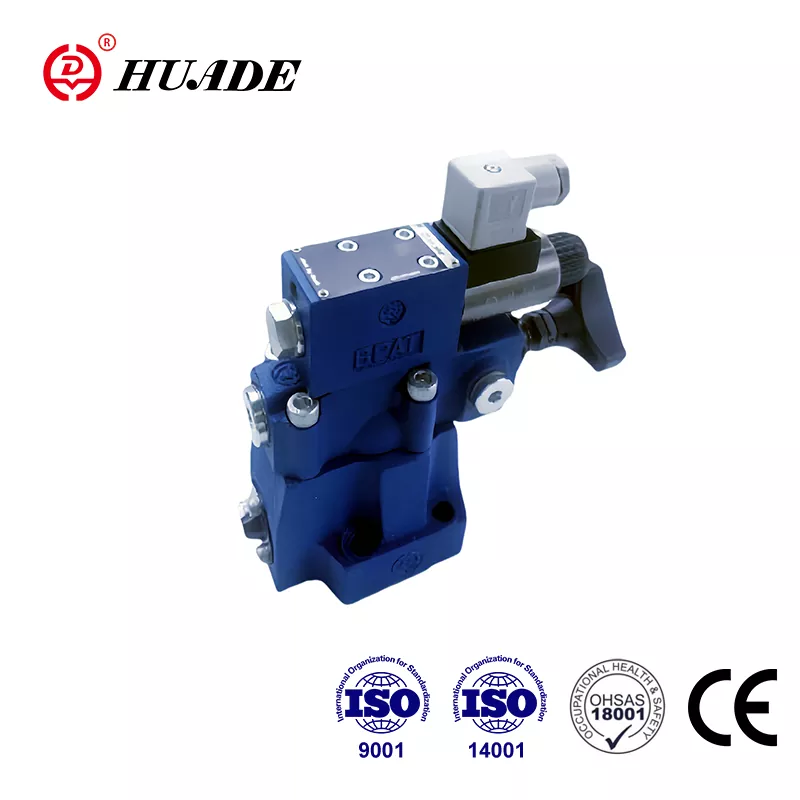

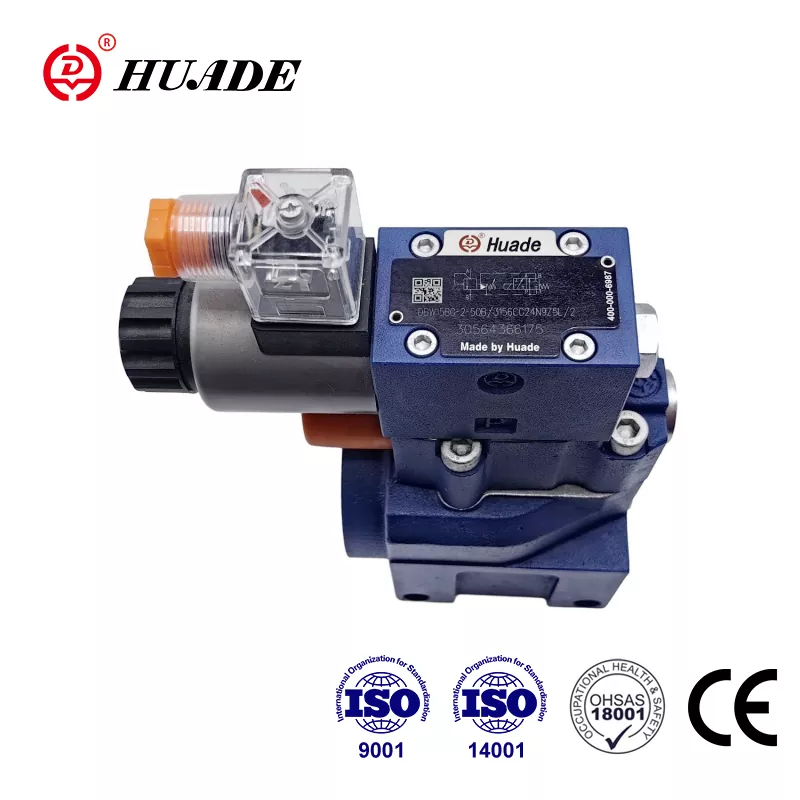

Пилотни клапани

Те използват малък пилотен клапан за контрол на по -голям основен клапан.

Най -добре използван за:Системи с голям капацитет, приложения с високо налягане

Дискове за разкъсване

Това са тънки метални дискове, които се спукват, когато налягането стане твърде високо.

Най -добре използван за:Редки събития за свръхналягане, корозивна среда

Клапани за релеф на пренапрежение

Тези специални клапани се отварят в рамките на милисекунди, за да се предпазят от внезапни скокове на налягане.

Най -добре използван за:Защита от бързи промени в налягането в тръбопроводите

Ключови работни параметри

Задайте налягане

Това е налягането, при което клапанът започва да се отваря. Тя трябва да се калибрира внимателно, обикновено се тества три пъти, за да се гарантира точността в рамките на ± 3% или 0,1 бара. Нормалното работно налягане трябва да бъде най -малко 20% под зададеното налягане (минимум 10%), за да се предотврати изтичането.

Налягане и свръхналягане

Налягането на облекчение е равен на зададеното налягане плюс надбавка за свръхналягане. Различните приложения позволяват различни нива на свръхналягане:

• Общи приложения: 10%
• Приложения на котела: 3-5%
• Пожарна аварийна ситуация: до 20%

Стандартите на ASME ограничават свръхналягането до 10% от максимално допустимото работно налягане (MAWP) за повечето съдове или 21% по време на спешни случаи.

Натиснете налягането и издухването

Налягането на повторното налягане е, когато клапанът напълно се затвори отново. Издухването е разликата между зададеното налягане и налягането на повторното налягане, обикновено 4-20%. Маржът от 3-5% предотвратява бърборенето.

Максимално допустимо работно налягане (MAWP)

Това е най -високото налягане, с което защитеното оборудване може безопасно да се справи. Налягането на клапана не трябва да надвишава MAWP и налягането на релефа не трябва да надвишава максимално допустимото натрупвано налягане (MAAP).

Често срещани проблеми и техните причини

Разбирането на типичните режими на отказ помага при отстраняване на неизправности и превенция:

Повечето проблеми произтичат от проблемите на системата, а не от дефектите на клапаните, като подчертават значението на правилния подбор, инсталиране и поддръжка.

Подобряване на поддръжката и надеждността

Стратегии за поддръжка

Превантивна поддръжка:Редовна проверка, почистване, смазване и тестване. Приложенията с висок риск може да изискват годишна поддръжка.

Основен ремонт:Пълно разглобяване, неразрушително тестване, подмяна на компоненти и пълни тестове преди да се върнете към обслужването.

Диагностични техники

Основна проверка:Визуалните проверки и тестването на теч могат да идентифицират очевидни проблеми.

Усъвършенствано неразрушително тестване (NDT):

• Акустичен мониторинг на емисиите
• Ултразвуково тестване
• Проверка на магнитни частици
• Тестване на отерна проникване
• Рентгенографско тестване
• Вибрационен анализ

Тези усъвършенствани техники могат да открият проблеми рано, намалявайки разходите и предотвратявайки неуспехите.

Интелигентен мониторинг и прогнозна поддръжка

Съвременната технология предлага сложни системи за наблюдение:

Безжичен акустичен мониторинг:Системи като Rosemount 708 могат да открият работата на клапана без физически контакт.

Позиционни предаватели:Устройства като Fisher 4400 монитор позицията на клапана непрекъснато.

Изкуствен интелект:AI и машинно обучение анализират данни за мониторинг, за да прогнозират неуспехи, преди да се появят.

Компаниите, които използват тези технологии, отчитат до 50% намаление на непланираните изключения. Историите за успех от Shell, General Motors и Frito-Lay показват спестяване на милиони долари чрез прогнозни програми за поддръжка.

Инспекция, основана на риска (RBI) и поддръжка, ориентирана към надеждността (RCM)

RBI:Количествено определя вероятността от повреда и последствия, което позволява на ресурсите за поддръжка да се съсредоточат върху оборудването с най-висок риск.

RCM:Използва подход, фокусиран върху функцията, определяйки най-ефективните задачи за поддръжка за всеки компонент.

Тези подходи работят заедно за оптимизиране на графиците за поддръжка и подобряване на общата надеждност на системата.

Индустриални стандарти и регулации

Спазването на индустриалните стандарти е от съществено значение за безопасността и правната работа:

Технологични тенденции и бъдещи разработки

Цифрова интеграция

Съвременните PRV все повече включват цифрови системи за мониторинг и контрол. Умните клапани могат да съобщят състоянието си, да прогнозират нуждите от поддръжка и автоматично да оптимизират производителността.

Разширени материали

Новите материали се съпротивляват на корозията по -добре и продължават по -дълго в тежки среди. Тези материали намаляват изискванията за поддръжка и подобряват надеждността.

Симулация и моделиране

Компютърните симулации помагат на инженерите да проектират по -добри системи за клапани и да прогнозират производителността при различни условия. Това намалява необходимостта от скъпи физически тестове.

Екологични съображения

По -новите клапани минимизират емисиите и въздействието върху околната среда, като същевременно поддържат ефективността на безопасността. Това е особено важно при приложенията за химическа обработка и рафиниране на масло.
