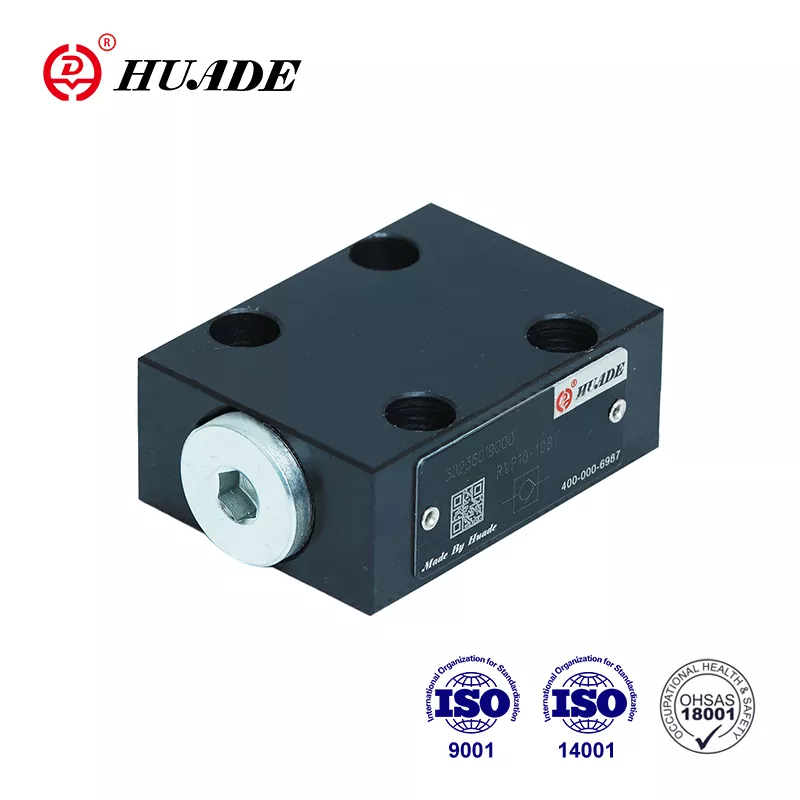

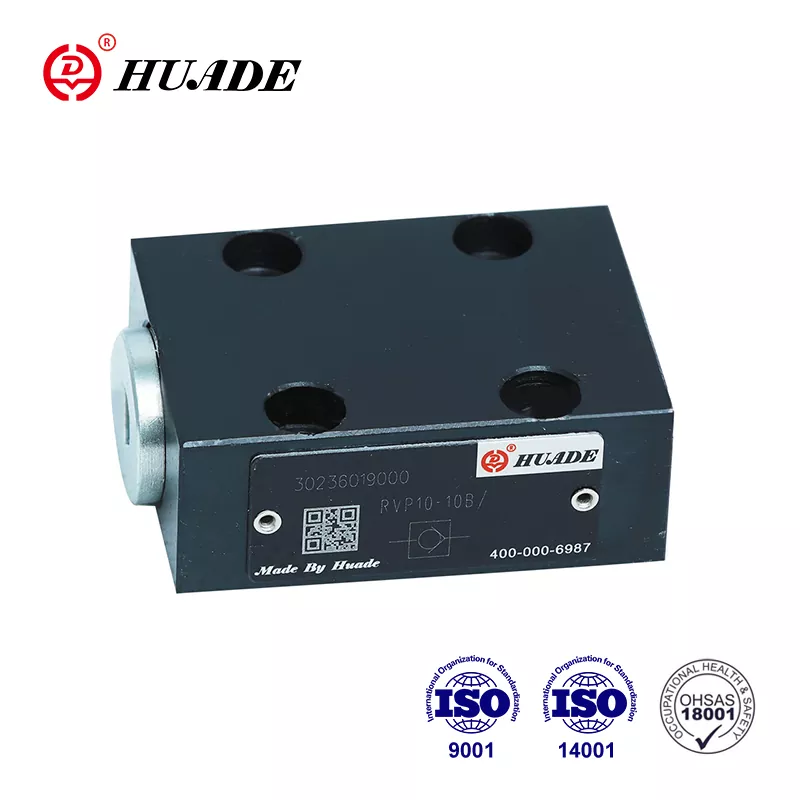

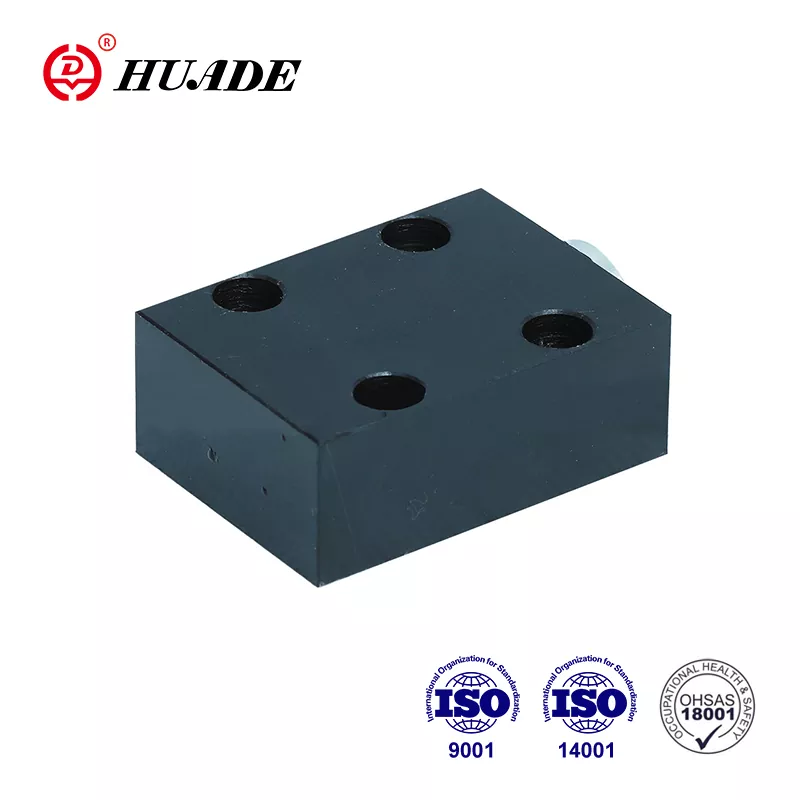

Сътрудничество с Rexroth за повече от 7 години от 1979 г., обратният клапан Huade® RVP 6 може напълно да замени същия тип клапан, предлаган от Rexroth. Фабриката е преминала ISO9001, ISO14001 и ISO45001. Възвратните клапани на Huade се използват широко в инженерните и строителни машини, металургията, машинните инструменти и т.н. Всички възвратни клапани RVP 6 ще бъдат подложени на стриктни тестове, преди да напуснат фабриката, за да се гарантира отлично качество.
|
Технически данни |
|||||||||
|
Размер |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Максимално работно налягане (MPa) |
31.5 |
||||||||
|
Налягане на отваряне (MPa) |
0.05 |
||||||||
|
Течност под налягане |
минерални масла или фосфатен естер |
||||||||
|
Температурен диапазон на флуида под налягане（℃） |
-30～+80 |
||||||||
|
Диапазон на вискозитет (mm2/s) |
2,8~500 |
||||||||
|
Фиксираща позиция |
по желание |
||||||||
Характеристики:
▶ Свързване на монтажната плоча
▶ Затваряне без течове в една посока
Приложение:
Възвратният клапан RVP 6 се използва главно на изхода на помпата като клапан за обратно налягане и байпасен клапан.
Възвратният клапан тип RVP 6 има за задача, за предпочитане, да затвори поток без изтичане в една посока и да позволи свободен поток в противоположната посока. Той основно се състои от корпус (1), тарелка (2), компресионна пружина (3), и пружинна седалка (4). Ходът на цилиндъра (2), който се насочва по своя
външен диаметър, е ограничен от механичен ограничител. Вградената компресионна пружина (3) поддържа движението на затваряне. Освен това пружината за натиск (3) държи цилиндъра (2) в затворено положение, дори когато няма поток през клапана.
Символ
Структурна схема
①Корпус ②Тампер ③Пружина ④Пружинна седалка
1. Течността трябва да се филтрира. Минималната финост на филтъра е 20 ㎛.
2. Резервоарът трябва да е запечатан и трябва да има монтиран въздушен филтър на входа за въздух
3. Продукти без подложка, когато напускат фабриката, ако са необходими, моля, поръчайте специално.
4. Фиксиращите винтове на вентила трябва да са с високо ниво на интензивност (клас 10.9). Моля, изберете и ги използвайте според параметъра, посочен в примерната книга
5. Грапавостта на повърхността, свързана с клапана, се изисква до 0,8/
6. Повърхностното покритие на свързващия детайл се изисква до 0,01/100 mm.
