• Характеристики на продукта: Структура на попта на клапана, затваряне без течове, връзка с подплата, загуба на ниско налягане • Спецификации: Размер 6-40, Максимално работно налягане 31,5 MPa, налягане на отваряне 0,05 MPa • Приложения: клапан за задно налягане на помпата, байпасен клапан в хидравлични системи

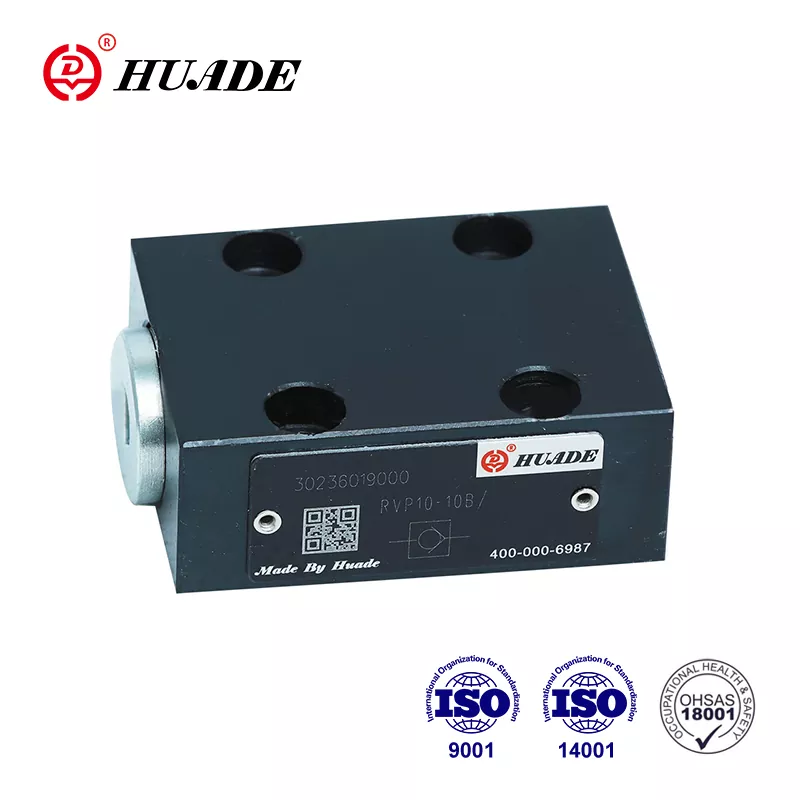

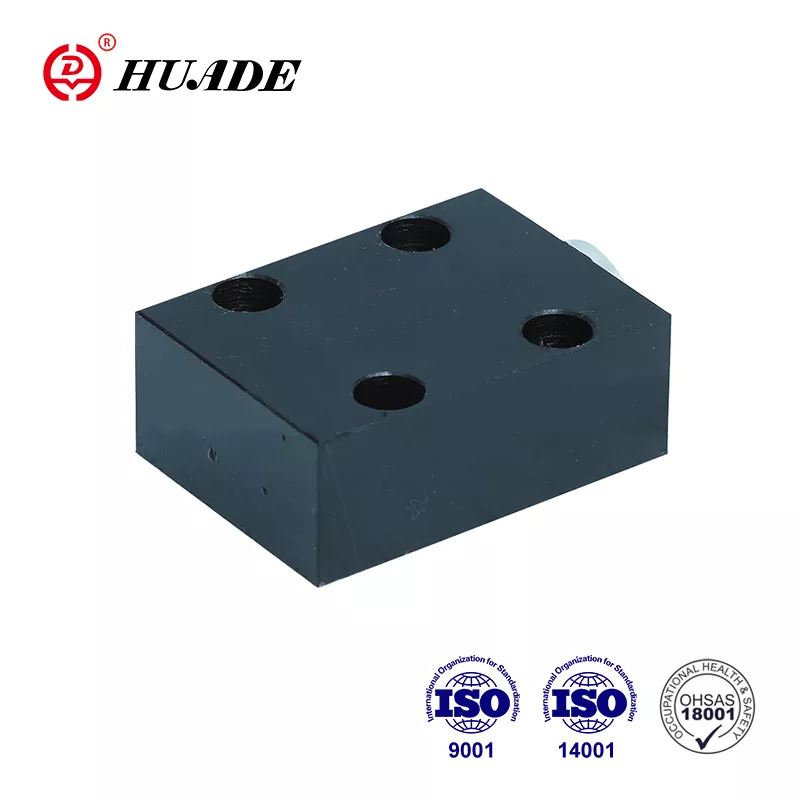

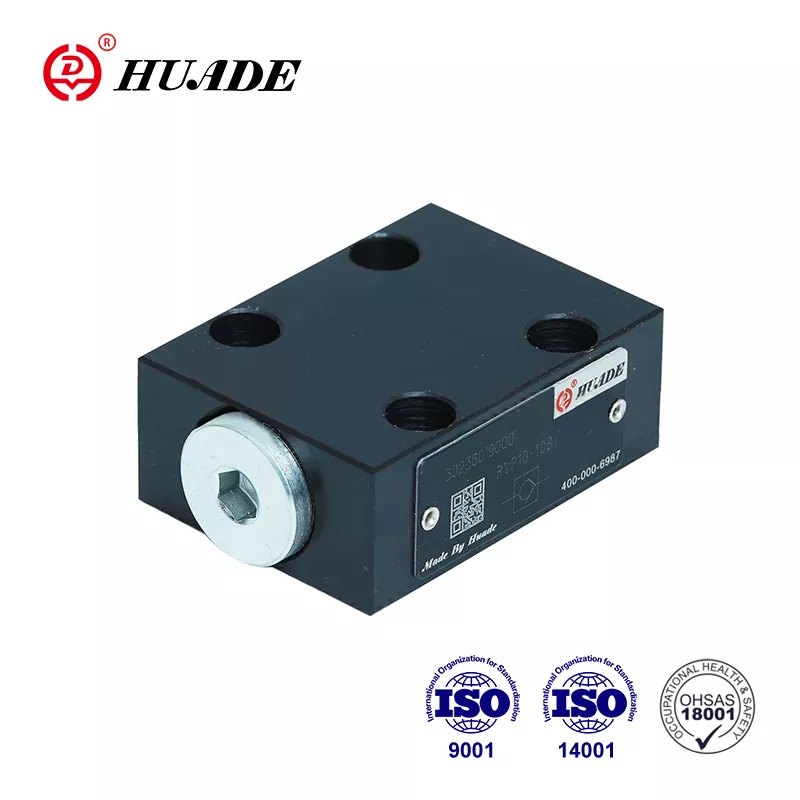

Създаден чрез стратегическо партньорство между китайското и немското правителство през 1979 г., Huade е включил авангардна технология от Rexroth. Huade® Check Valve RVP 10 може напълно да замени контролния клапан на Rexroth. Фабриката е преминала ISO9001, ISO14001 и OH SAS18001. Huade® Check Valve се използва широко в инженерните и строителните машини, металургията, машинните инструменти, опазването на околната среда, корабостроенето, аерокосмическото пространство, железопътния транзит, петрола и нефтохимическите и други полета. Целият вентил RVP 10 ще претърпи строго тестване, преди да напусне фабриката, за да осигури отлично качество.
Параметър на продукта на Check вентила RVP 10
Технически данни
Размер
6
8
10
12
16
20
25
30
40
Работно налягане, MAX (MPA)
31.5
Налягане на отваряне (MPA)
0.05
Течност под налягане
минерални масла или фосфатен естер
Температурен диапазон на течността на налягане (℃)
-30 ~+80
Диапазон на вискозитет (mm2/s)
2.8 ~ 500
Позиция на фиксиране
Незадължително
Тегло (кг)
0.26
0.50
0.80
1.10
2.25
3.90
6.70
11.00
17.00
Функция на продукта и прилагане на контролния клапан RVP 10
Характеристики:
▶ Свързване на подплата
▶ Без течове затваряне в една посока
Приложение:
Контролният клапан RVP 10 се използва главно в изхода на помпата като клапан за задно налягане и байпас.
Подробности за производството на контролния клапан RVP 10
Контролният клапан RVP 10 е структура на попитния клапан с малка загуба на налягане. Той има задачата, за предпочитане затваряне на изтичане на поток в една посока и да позволи свободен поток в обратна посока. По принцип се състои от корпуса (1), пружина на POPPET (2) (3) и пружинна седалка (4). Ударът на попката (2), който се ръководи от неговия
Външен диаметър е ограничен от механично спиране. Вградената компресионна пружина (3) поддържа движението на затваряне. Освен това пружината на компресия (3) държи попката (2) в затворено положение, дори когато няма поток през клапана.
Символ
Структурна диаграма
①housing ②popppet ③spring ④pring седалка
Известие за Check Valve RVP 10
1. Течността трябва да бъде филтрирана. Минималната финалност на филтъра е 20 ㎛.
2. Резервоарът трябва да се запечатва нагоре и на въздушния филтър да бъде инсталиран на входа на въздуха
3. Продукти без подплата, когато напускате фабриката, ако се нуждаете от тях, моля, поръчайте специално.
4. Винтовете за фиксиране на клапана трябва да са високо ниво на интензивност (клас 10.9). Моля, изберете и ги използвайте според параметъра, посочен в книгата примерни
5. Грубостта на повърхността, свързана с клапана, е необходима до 0,8//
6. Повърхностно покритие на чифтосването е необходимо до 0,01/100 мм.
За запитвания относно хидравлични вентили, електромагнитни насочващи вентили, пропорционални вентили или ценова листа, моля, оставете своя имейл до нас и ние ще се свържем в рамките на 24 часа.
