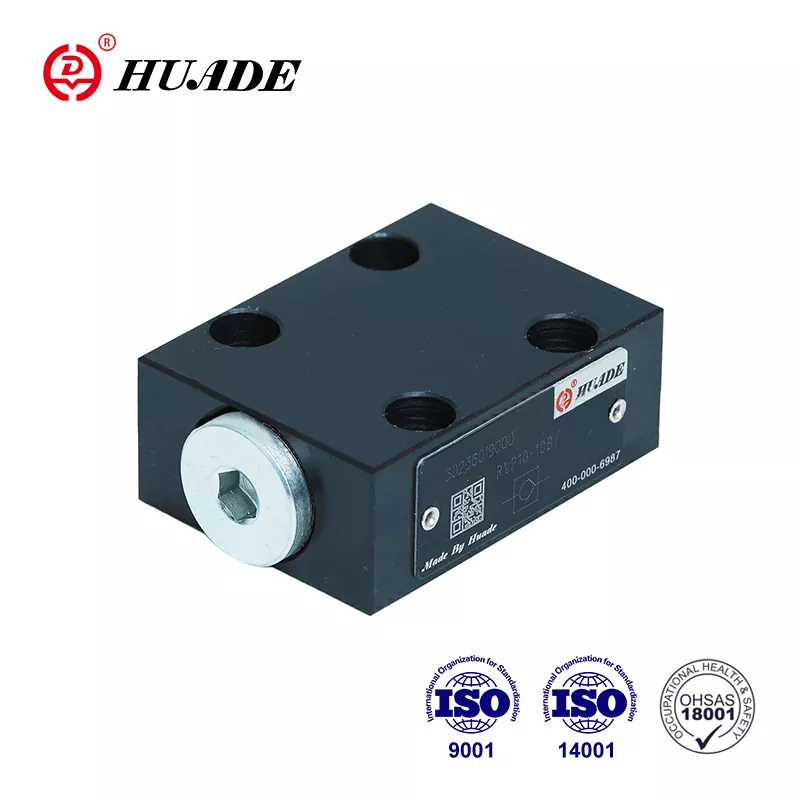

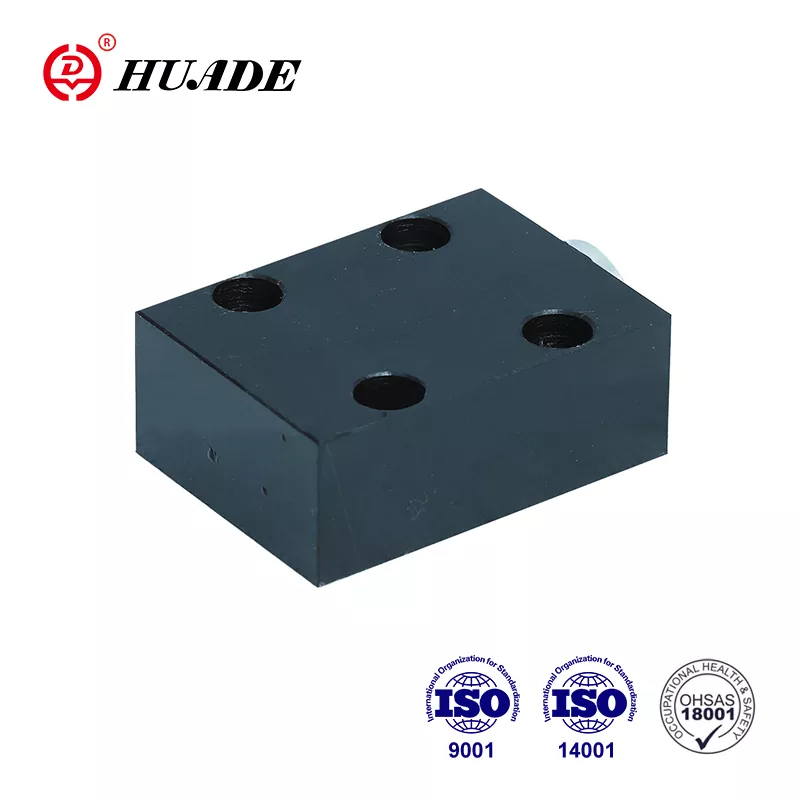

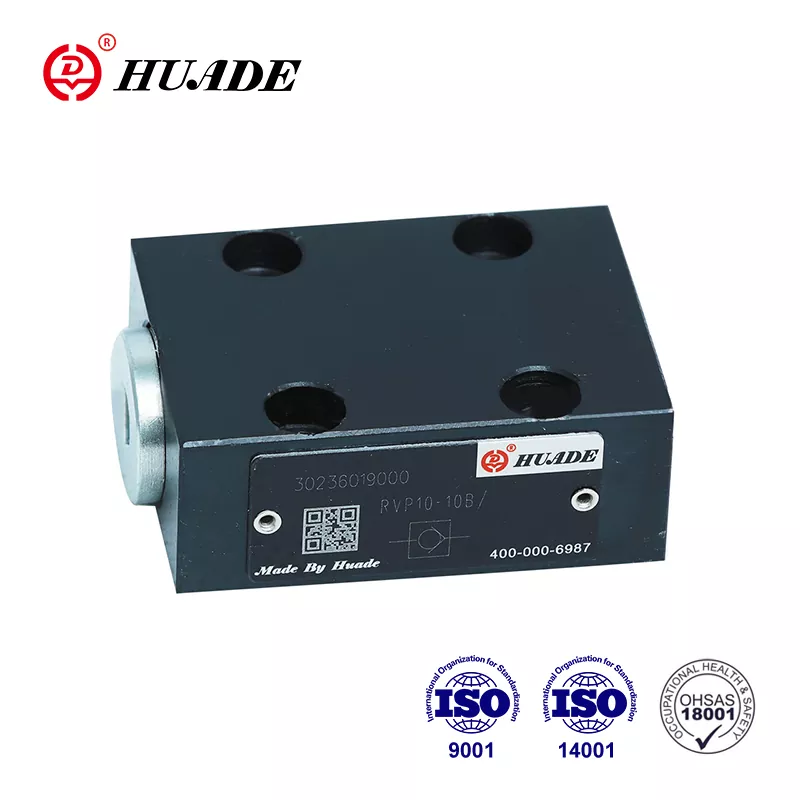

Като водещ китайски производител на хидравлична трансмисия и контролна технология, висококачественият възвратен клапан Huade® RVP 8 може напълно да замени серията RVP 8, предлагана от Rexroth. Цената е по-разумна. Фабриката е преминала ISO9001, ISO14001 и OH SAS18001. Хидравличните възвратни клапани Huade® имат превъзходна производителност и вече са популярни сред китайските потребители. Хидравличните клапани Huade® се използват широко в инженерни и строителни машини, металургия, машинни инструменти и т.н. Всички продукти ще бъдат подложени на стриктни тестове, преди да напуснат фабриката. Ние гарантираме качеството на всеки възвратен клапан за една година. По време на гаранционния период ремонтът е безплатен.
|
Технически данни |
|||||||||
|
Размер |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Максимално работно налягане (MPa) |
31.5 |
||||||||
|
Налягане на отваряне (MPa) |
0.05 |
||||||||
|
Течност под налягане |
минерални масла или фосфатен естер |
||||||||
|
Температурен диапазон на флуида под налягане（℃） |
-30～+80 |
||||||||
|
Диапазон на вискозитет (mm2/s) |
2,8~500 |
||||||||
|
Фиксираща позиция |
по желание |
||||||||
|
Тегло (кг) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Характеристики:
▶ Свързване на монтажната плоча
▶ Затваряне без течове в една посока
Приложение:
Възвратният клапан RVP 8 се използва главно на изхода на помпата като клапан за обратно налягане и байпасен клапан.
Възвратният клапан RVP 8 има за задача, за предпочитане, да затвори поток без изтичане в една посока и да позволи свободен поток в обратната посока. Той основно се състои от корпус (1), тарелка (2), компресионна пружина (3) и пружинна седалка(4). Ходът на цилиндъра (2), който се насочва по своя
външен диаметър, е ограничен от механичен ограничител. Вградената компресионна пружина (3) поддържа движението на затваряне. Освен това пружината за натиск (3) държи цилиндъра (2) в затворено положение, дори когато няма поток през клапана.
Символ
Структурна схема
①Корпус ②Тампер ③Пружина ④Пружинна седалка
1. Течността трябва да се филтрира. Минималната финост на филтъра е 20 ㎛.
2. Резервоарът трябва да е запечатан и трябва да има монтиран въздушен филтър на входа за въздух
3. Продукти без подложка, когато напускат фабриката, ако са необходими, моля, поръчайте специално.
4. Фиксиращите винтове на вентила трябва да са с високо ниво на интензивност (клас 10.9). Моля, изберете и ги използвайте според параметъра, посочен в примерната книга
5. Грапавостта на повърхността, свързана с клапана, се изисква до 0,8/
6. Повърхностното покритие на свързващия детайл се изисква до 0,01/100 mm.
