Каква е разликата между аксиални и радиални бутални помпи?

Хидравлични системи образуват гръбнака на безброй индустриални приложения, от строително оборудване и Производствени машини до аерокосмическите системи и морските съдове. В сърцето от тези системи се намира буталната помпа, важен компонент, отговорен за Преобразуване на механична енергия в хидравлична мощност. Сред различните видове Наличните помпи с буталото, аксиални и радиални бутални помпи се открояват като две от най -често използваните дизайни, всеки от които предлага различни предимства за конкретни приложения.

Разбиране на основните разлики между тези два типа помпи е от съществено значение за инженерите, техниците и Всеки, който участва в дизайна или поддръжката на хидравличната система. Докато и двете помпи Служи същата основна функция от налягане на хидравлична течност, тяхната вътрешна Принципите на строителството, експлоатацията и характеристиките на производителността варират значително. Това цялостно сравнение ще проучи ключовите различия между аксиални и радиални бутални помпи, помагайки ви да вземате информирани решения за Вашите хидравлични приложения.

РазбиранеАксиални бутални помпи

Аксиални бутални помпи разполагат с подредени бутала успоредно с задвижващия вал на помпата, с възникналото им движение по оста на въртене. Този дизайн създава компактна, ефективна система където буталата се движат напред -назад в цилиндрите, подредени в циркуляр модел около централния вал.

Работата на аксиална бутална помпа разчита на шлюзна плоча или огънанална ос. В помпи за слюнка, бутала Плъзнете в цилиндрите в цев на цилиндъра, който се върти с задвижващия вал. Докато цевта се върти, буталата следват ъгъла на плашката, създавайки Възвръщащото се движение, необходимо за изпомпване на действия. Изместването може да бъде варира чрез смяна на ъгъла на плачната плоча, което прави тези помпи идеални за променлива приложения за изместване.

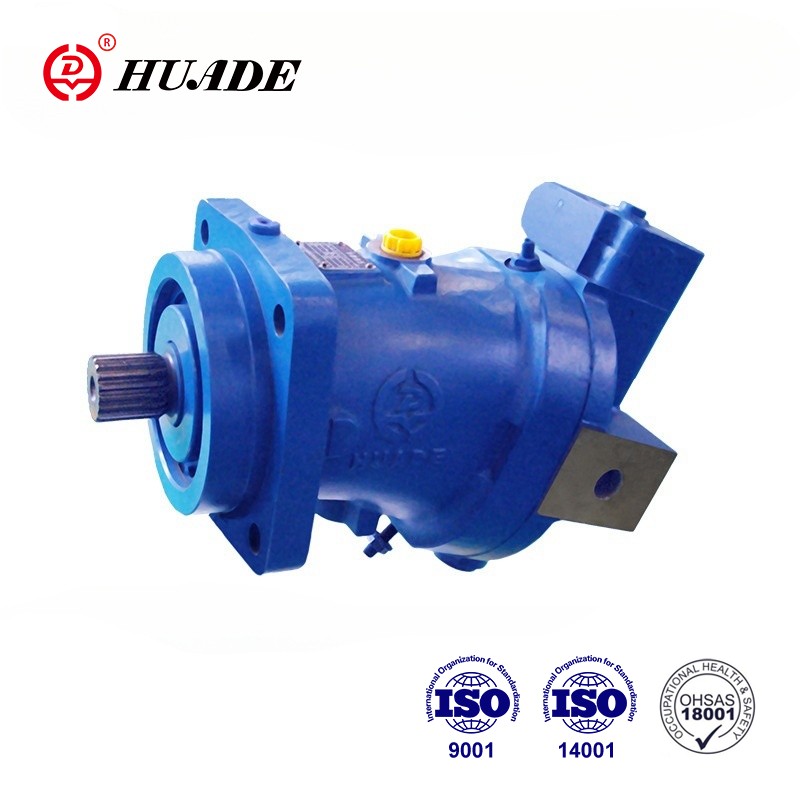

На огънато ос аксиалните бутални помпи работят на a Подобен принцип, но използвайте различен механизъм. Цилиндровата цев е разположени под ъгъл към задвижващия вал, а буталата са свързани към Карайте фланец през свързващи пръти и сферични фуги. Този дизайн Обикновено позволява по -високо работно налягане в сравнение със Swash Plate дизайни.

Основните предимства на аксиалните бутални помпи Включете тяхното високо съотношение мощност към тегло, отлична ефективност при високо налягане и способността за осигуряване на променливо изместване. Те обикновено работят ефективно при налягане от 3000 до 6000 psi, с някои Специализирани единици, способни да обработват натиск до 10 000 psi. Компактният Дизайнът ги прави особено подходящи за мобилни приложения, където пространството и Теглото са критични фактори.

Въпреки това, аксиалните бутални помпи също имат някои ограничения. Те могат да бъдат по -чувствителни към замърсяване поради затварянето допустими отклонения между движещите се части и те могат да доведат до по -високи нива на шум в сравнение с други дизайни на помпата. Освен това, сложната вътрешна геометрия може Направете поддръжката по -предизвикателна и скъпа.

Разбиране на радиални бутални помпи

Радиалните бутални помпи разполагат с бутала подредени перпендикулярно на задвижващия вал, простиращ се радиално навън от Център. В тази конфигурация буталата се движат и излизат радиално като помпата работи, създавайки коренно различно помпено действие в сравнение с аксиално дизайни.

Най -често срещаният вид радиална бутална помпа Използва ексцентрична гърбица или пръстен, за да създаде реципрочно движение. Като задвижването Валът се върти, ексцентричният компонент кара буталата да се движат радиално навътре и навън в техните цилиндри. Пружините обикновено връщат буталата в Тяхното удължено положение по време на смукателния удар, докато ексцентричната камера Принуждава ги навътре по време на удара на налягането.

Някои радиални бутални помпи използват различно Дизайн, където буталата са подредени около стационарен пръстен за гърбица, с Цилиндрова цев, въртяща се около гърбицата. Това споразумение може да осигури по -плавно работа и намалена вибрация в определени приложения.

Радиални бутални помпи се отличават в приложения Изисквайки изключително високо налягане, често работещи ефективно при налягане над 10 000 psi, с някои специализирани единици, способни да обработват натиск до 40 000 psi или по -високи. Тази изключителна способност за налягане ги прави Идеален за приложения като хидравлични преси, машини за леене на инжектиране, и други индустриални процеси с високо налягане.

Радиалният дизайн също предлага отлично обемна ефективност и може да осигури много прецизен контрол на потока. По -големите Възможни зони за бутало с радиални аранжировки допринасят за техните Възможности с високо налягане и плавни характеристики на работа. Освен това, Радиалните бутални помпи обикновено са по -малко чувствителни към замърсяване с течности в сравнение към аксиални дизайни, тъй като радиалното движение осигурява някои самопочистващи се действия.

Основни разлики и сравнения

Възможности за налягане

Една от най -значимите разлики между аксиални и радиални бутални помпи се крие в тяхното управление на налягането възможности. Докато аксиалните бутални помпи обикновено работят в 3000 до 6000 PSI обхват, радиалните бутални помпи могат да се справят с много по -високо налягане, често над 10 000 psi. Това прави радиалните помпи предпочитаният избор за Приложения за ултра високо налягане.

Размери и съображения за тегло

Аксиалните бутални помпи обикновено предлагат повече компактен дизайн и по-добро съотношение енергия-тегло, което ги прави идеални за мобилни устройства Приложения, където пространството и теглото са на първо място. Радиалните бутални помпи са склонни да бъде по -голям и по -тежък за еквивалентно изместване, но тяхното стабилно Конструкцията позволява работа с по -голямо налягане.

Ефективност и производителност

И двата типа помпи могат да постигнат висока ефективност нива, но тяхната пикова ефективност се появява при различни условия на работа. Аксиалните бутални помпи обикновено демонстрират отлична ефективност в широк Работен диапазон, особено при умерено до високо налягане. Радиално бутало Помпите често показват превъзходна ефективност при много високо налягане, където техният дизайн Предимствата стават най -очевидни.

Поддръжка и издръжливост

Изискванията за поддръжка се различават значително между двата дизайна. Аксиални бутални помпи със комплекса си механизми Специализирана експертиза за ремонти. Радиални бутални помпи, с по -простото си Радиалното движение, често осигурява по-дълъг експлоатационен живот в приложения с високо налягане но може да изисква по -стабилни структури за подкрепа поради теглото и размера им.

Съображения за разходите

Първоначални разходи, разходи за поддръжка и Общите разходи за собственост варират между двата типа помпа. Аксиални бутални помпи обикновено имат по -ниски първоначални разходи и са по -лесно достъпни, което ги прави привлекателен за много приложения. Радиални бутални помпи, докато потенциално повече Скъпи първоначално, може да осигури по-добра стойност в приложенията с високо налягане Когато техните превъзходни възможности за налягане премахват необходимостта от допълнителни Системни компоненти.

Специфични за приложението съображения

Изборът между аксиално и радиално бутало Помпите в крайна сметка зависи от специфичните изисквания на вашата хидравлична система. Мобилно оборудване като багери, кранове и селскостопански машини Обикновено предпочитат аксиалните бутални помпи поради техния компактен размер, променлива Възможности за изместване и отлично съотношение енергия-тегло.

Индустриални приложения, изискващи изключително Високо налягане, като образуване на метали, леене на инжектиране или хидравлични тестове оборудване, често се възползва от превъзходните възможности за налягане на радиалния бутални помпи. Гладката работа и прецизни контролни характеристики на Радиалните помпи също ги правят подходящи за приложения, изискващи висока точност и минимална пулсация.
