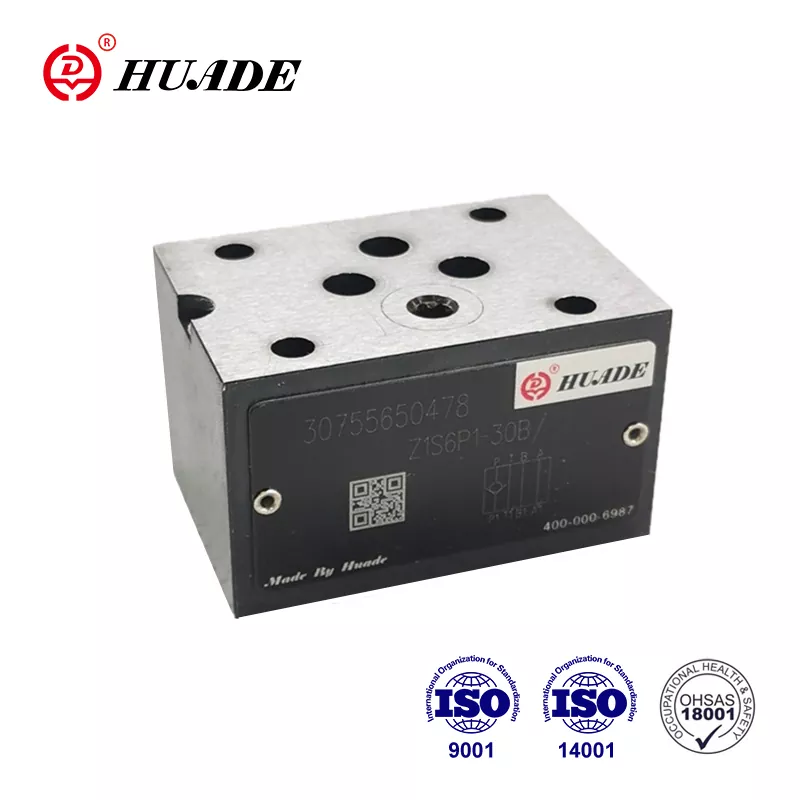

Сандвич плоча на възвратен клапан Z1S

Като водещ производител в Китай на хидравлична трансмисия и технология за управление, Huade е включила авангардна технология от Rexroth. Възвратният клапан Huade® Z1S може напълно да замени серията Z1S, предлагана от Rexroth. Това е рентабилно. Huade е преминал ISO9001, ISO14001 и ISO45001. Патронният вентил Huade® Z1S има надеждна работа. Това е стара национална марка в Китай. Той е с по-напреднала технология и е по-издръжлив от подобни продукти в тази линия.

Продуктов параметър на сандвич плочата на обратния клапан Z1S

Характеристика на продукта и приложение на сандвич плочата на възвратния клапан Z1S

Характеристики:

▶ Сандвич пластинчат вентил за използване във вертикални комплекти за подреждане

▶ 8 различни изолиращи функции

Приложение:

Този възвратен клапан тип сандвич плоча Z1S се използва за вертикално подреждане.

4. Функции, раздел, символи на сандвич плочата на обратния клапан Z1S

Клапанът Z1S е възвратен клапан с директно управление в дизайн на сандвич плоча. Използва се за херметично затваряне в една посока и позволява свободен поток в обратна посока. Този тип вентил има метално уплътнение между тарелката (3) и корпуса (1). Обратните вентили от тип Z1S са особено подходящи за приложения с работно налягане над 10,0 MPa и скорости на потока над 4 m/s.

Бележка за сандвич плоча на възвратен клапан Z1S

1. Течността трябва да се филтрира. Минималната финост на филтъра е 20 ㎛.

2. Резервоарът трябва да е запечатан и трябва да има монтиран въздушен филтър на входа за въздух.

3. Продукти без подложка, когато напускат фабриката, ако са необходими, моля, поръчайте специално.

4. Фиксиращите винтове на вентила трябва да са с високо ниво на интензивност (клас 10.9). Моля, изберете и ги използвайте според параметъра, посочен в примерната книга.

5. Грапавостта на повърхността, свързана с клапана, се изисква до 0,8.

6. Повърхностното покритие на свързващия детайл се изисква до 0,01/100 mm.
