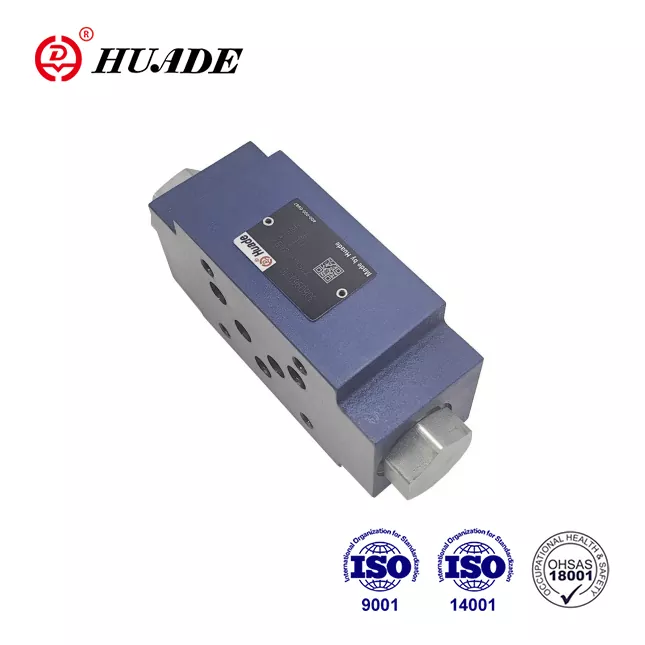

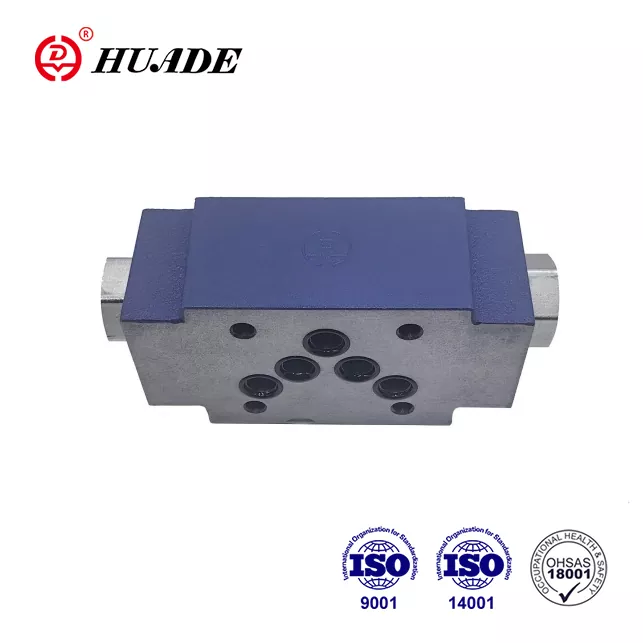

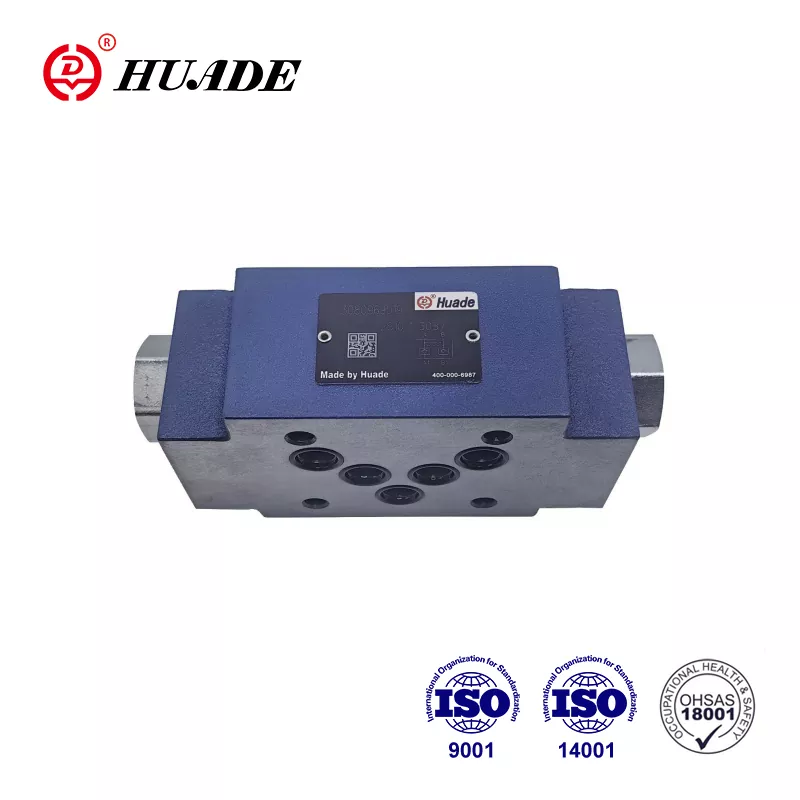

Huade е включил авангардни технологии от Rexroth поради седем години опит в сътрудничество с Rexroth от 1979 г. Възвратният клапан Z2S 10 от Huade е достъпна алтернатива на същата серия от Rexroth. Huade е преминал международния стандарт, а именно ISO9001, ISO14001 и OH SAS18001. Всеки възвратен клапан Z2S 10 се подлага на строги тестове, преди да напусне фабриката, за да се гарантира превъзходна производителност. Хидравличните клапани Huade® се използват широко в инженерните и строителните машини, металургията, машинните инструменти, опазването на околната среда, корабостроенето, космическата промишленост, железопътния транспорт, петролната и нефтохимическата промишленост, военната промишленост и други области. Това е добре позната национална марка в Китай. Той е с по-напреднала технология и е по-издръжлив от подобни продукти в тази линия.
|
Размер |
6 |
10 |
16 |
22 |
|
Макс. поток (л/мин) |
до 60 |
до 120 |
до 300 |
до 450 |
|
Максимално работно налягане (MPa) |
до 31.5 |
|||
|
Налягане на напукване (MPa) |
Вижте характерни криви |
|||
|
Упътвания |
Вижте символи |
|||
|
Съотношение на площта |
A1/A2=1:3 |
A1/A2=1:11.45 |
A1/A2=1:11.8 |
A1/A2=1:13,6 |
|
A3/A2=1:2,86 |
A3/A2=1:2,8 |
A3/A2=1:2,8 |
||
|
Течност под налягане |
Минерални масла (за NBR уплътнение) или фосфатен естер (за FPM уплътнение) |
|||
|
Температурен диапазон на флуида под налягане（℃） |
-30～+80 |
|||
|
Диапазон на вискозитет (mm2/s) |
2,8 до 500 |
|||
|
Тегло (Kg) |
прибл.0,8 |
прибл.3 |
прибл.6,5 |
прибл.12 |
Характеристики:
▶ За използване във вертикални комплекти за подреждане
▶ За затваряне без течове на един или два сервизни порта
▶ Модел на пренасяне към Din 24 340 форма A, ISO4401 и CETOP - RP 121H
Приложение:
Този пилотно управляван възвратен клапан Z2S се използва за вертикално подреждане. Той може да запечата един или два работещи маслени порта без изтичане, ако е необходимо.
Възвратните клапани тип Z2S 10 са тип сандвич. Използват се за затваряне без течове на един или два сервизни порта, дори и за дълги периоди от време. Свободният поток възниква от A1 към A2 или B1 към B2. Потокът в A1 B1 в обратната посока е блокиран. Когато течността тече от A1 към A2, макарата (1) се притиска и се избутва надясно, като по този начин отваря сферичния цилиндър (2), който след това отваря цилиндъра (3). За да се осигури правилно затваряне на вентила, сервизните портове A2 B2 на насочващия вентил трябва да бъдат свързани към резервоара в неутрално положение.
Символ на Z2S
Разрез на Z2S 10
Типичен пример за схема на Z2S
