Някога наблюдавали ли сте хидравличното си оборудване внезапно да се забавя до пълзене? Или сте забелязали, че налягането във вашата водна система се държи странно? Девет пъти от десет виновникът е клапан за регулиране на потока, който се нуждае от известно внимание. Ако сте си чесали главата, чудейки се как да прецизирате тези важни компоненти, вие сте на правилното място.
Вентилите за контрол на потока са като копчетата за обем на флуидни системи - те контролират колко бързо тече течност или газ през тръбите. Точно като регулирането на круиз контрола на вашия автомобил, правилното набиране на тези клапани може да означава разликата между гладката работа и скъпите повреди.
Независимо дали отстранявате проблеми с регулирането на клапаните в хидравличните системи, управлявате водния поток в промишлени процеси или фино настройвате пневматично оборудване, това пълно ръководство ще ви преведе през всичко, което трябва да знаете за безопасното и ефективно регулиране на клапаните за контрол на потока.
- 01Какво представлява вентилът за контрол на потока?
- 02Видове клапани за регулиране на потока
- 03Индустриални стандарти и съответствие
- 04Инструменти, от които се нуждаете
- 05Ръководство стъпка по стъпка за настройка
- 06Регулиране на специфични типове вентили
- 07Често срещани проблеми и решения
- 08Разбиране на кавитацията
- 09Поддръжка и най-добри практики
Какво представлява вентилът за контрол на потока?
Вентилът за контрол на потока е устройство, което контролира колко течност (течност или газ) преминава през тръба или система. Представете си го като кран в кухнята – можете да го завъртите, за да изтече повече или по-малко вода. Но вентилите за контрол на потока са много по-прецизни и се използват в индустриални системи, машини и оборудване.
Според Международното дружество по автоматизация (ISA) вентилите за регулиране на потока са основни компоненти в контрола на индустриалния процес, служейки като крайни контролни елементи, които регулират дебита на флуида, за да поддържат желаната производителност на системата.[1]
Защо клапаните за контрол на потока са важни
Тези клапани са от решаващо значение, защото те:
- Контролирайте скоростта на хидравличните цилиндри и двигатели
- Предотвратете повреда на системата от твърде голямо налягане
- Спестете енергия чрез оптимизиране на дебита
- Осигурете гладка работа на машините
- Помогнете за поддържане на постоянна производителност
Когато вентилът за регулиране на потока не е регулиран правилно, може да забележите:
- Loputage ühendus anumaga
- Резки или груби движения в хидравличните системи
- Загубена енергия и по-високи разходи
- Преждевременно износване на компонентите на системата

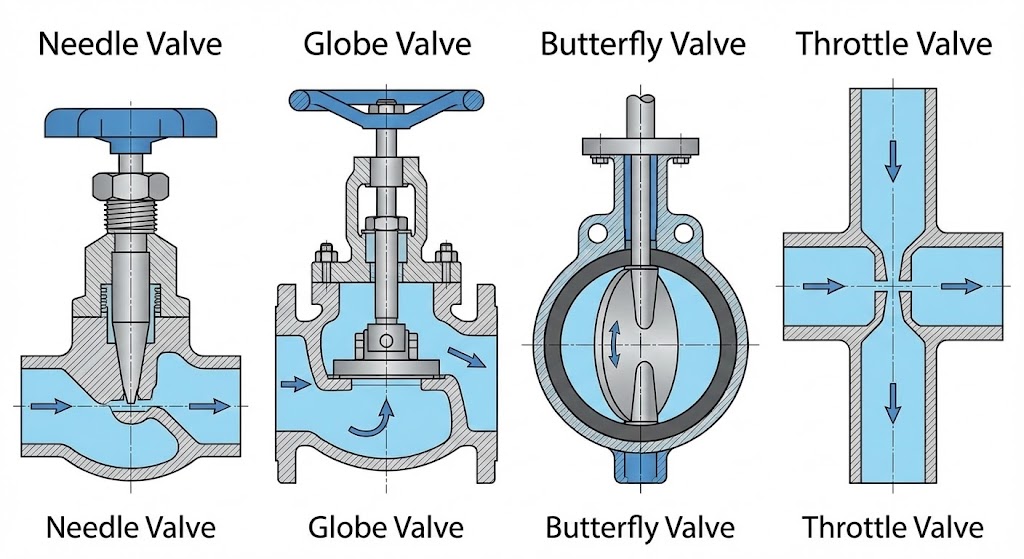

Видове клапани за регулиране на потока
Преди да се потопим в корекциите, нека да разгледаме основните типове, които ще срещнете:
Иглени вентили
Те използват заострена игла, за да контролират потока през малък отвор. Те са чудесни за прецизен контрол, но създават по-голям спад на налягането.
Най-добро за: фина настройка на потока в малки системи, горивни смеси или деликатни приложения.
Глобусни вентили
Те имат диск, който се движи нагоре и надолу, за да контролира потока. Те са отлични за дроселиране (постепенен контрол на потока), но могат да бъдат обемисти.
Най-добро за: Водни системи, парни приложения и ситуации, в които се нуждаете от добра способност за изключване.
Бътерфлай клапи
Те използват въртящ се диск за контрол на потока. Работят бързо, но са по-малко прецизни за фини настройки.
Най-добро за: Големи тръбни системи, приложения за бързо изключване и системи, където пространството е ограничено.
Дроселни клапи
Прости клапани, които ограничават потока през регулируем отвор. Често срещан в пневматичните (въздушни) системи.
Най-добро за: Основен контрол на потока във въздушни системи и прости хидравлични вериги.
Компенсирани по налягане срещу некомпенсирани вентили
Това е важно разграничение, което влияе върху начина, по който ще регулирате вашия клапан:
- Как работят:Отворете един пълен завой като начална точка
- Плюсове:Лесен, надежден и рентабилен
- Минуси:Серия стандарти ISA-75 за контролни вентили
- Най-добро за:Системи със стабилно налягане
- Как работят:Поддържайте постоянен поток дори при промени в налягането
- Плюсове:Постоянна производителност независимо от промените в налягането
- Минуси:По-сложно и скъпо
- Най-добро за:Системи с различни натоварвания или налягания
Изследване, публикувано в списаниетоМашинидемонстрира, че вентилите за регулиране на потока с компенсация на налягането използват вътрешни компенсаторни механизми за автоматично регулиране на промените в налягането, като по този начин поддържат постоянни скорости на потока при условия на динамично натоварване.[2]
Индустриални стандарти и съответствие
Когато регулирате вентилите за регулиране на потока, е важно да следвате установените индустриални стандарти. Основните организации по стандартизация, управляващи дизайна и изпитването на вентили, включват:[3][4]
-
Стандарти ANSI/ISA:Международното дружество по автоматизация публикува серията от стандарти ISA-75, които предоставят изчерпателни насоки за проектиране, тестване и производителност на управляващи вентили. Основните стандарти включват:
- ANSI/ISA-75.01.01 (Уравнения за оразмеряване на капацитета на потока)
- ANSI/ISA-75.05.01 (Терминология на контролния клапан)
- ANSI/ISA-75.11.01 (характеристики на присъщия поток и възможност за обхват)
-
ISO стандарти:Международната организация по стандартизация предоставя световно признати стандарти като:
- ISO 5208 (Изпитване под налягане на промишлени вентили)
- ISO 6263 (Монтажни повърхности на вентили с компенсиран дебит)
- ISO 6403 (Вентили, контролиращи потока и методите за изпитване на налягане)
- API стандарти:Американският петролен институт установява стандарти, които са особено подходящи за приложения за нефт и газ, включително API 598 за процедури за проверка и изпитване на клапани.
Тези стандарти гарантират безопасност, надеждност и оперативна съвместимост при различни производители на клапани и приложения.
Инструменти, от които се нуждаете
Най-добро за: Основен контрол на потока във въздушни системи и прости хидравлични вериги.
| Инструмент | Цел |
|---|---|
| Разходомер | Измерва действителния дебит на течността |
| Манометър | Следи налягането в системата |
| Регулируем гаечен ключ | Cuantificarea capacității supapei de accelerație utilizează coeficientul de curgere, exprimat ca Cv în unități imperiale sau Kv în unități metrice. Valoarea Cv reprezintă debitul volumetric al apei de 60°F în galoane pe minut care produce o cădere de presiune de 1 psi pe valvă. Pentru aplicațiile lichide, relația urmează: |
| Контрагайки или скоби | Защитава вашите настройки |
| Предпазно оборудване | Защитава Ви по време на работа |
⚠️ Безопасността на първо място: Важни предпазни мерки
Никога не пропускайте стъпките за безопасност! Работата със системи под налягане може да бъде опасна. Ето какво трябва да направите:
Преди да започнете:
- Изключете системата и освободете цялото налягане
- Изчакайте системата да се охлади, ако е била гореща
- Носете предпазни очила и ръкавици
- Имайте колега наблизо в случай на спешност
- Прочетете системното ръководство за конкретни инструкции за безопасност
Процедури за блокиране/маркиране:
- Заключете и маркирайте източници на енергия, за да предотвратите случайно стартиране
- Проверете дали цялото налягане е освободено
- Информирайте другите работници за работата по поддръжката
Ръководство стъпка по стъпка за регулиране на вентили за контрол на потока
Стъпка 1: Подгответе се за настройка
- Имайте предвид, че промените в налягането ще повлияят на потока ви
- Определете вашия целеви дебит от спецификациите на системата
- Проверете текущото положение на вентила и отбележете всички съществуващи настройки
- Инсталирайте своя разходомер и манометри, ако все още не са налични
Стъпка 2: Основен процес на настройка
Започнете с малки корекции - никога не правете големи промени наведнъж.
- Завъртете бавно регулиращия винт или копчето:
- По часовниковата стрелка (затягане)Nízke - iba obrábacie práce
- Обратно на часовниковата стрелка (разхлабване)= Повече поток
- Правете само 1/8 до 1/4 завъртания наведнъж
- Тествайте системата след всяка малка корекция
Стъпка 3: Наблюдение и фина настройка
- Запалете системата и гледайте показанията на разходомера
- Сравнете това, което виждате с това, което искате - постигате ли целта си?
- Направете малки корекции, ако е необходимо - търпението е от ключово значение тук
- Integrazioa:
- Дайте минута на системата да се установи след всяка настройка – не бързайте!
Скорошни изследвания на цифровия хидравличен контрол на потока показват, че правилното време за регулиране е от решаващо значение - системите изискват периоди на стабилизиране между настройките, за да постигнат точни измервания на потока.[5]
Стъпка 4: Заключете вашите настройки и документирайте всичко
След като постигнете перфектния поток, е време да осигурите тази настройка.
- Използвайте контрагайки или скоби, за да предотвратите отклонение на настройката
- Тествайте всичко при нормални работни условия - не само на празен ход
- Запишете вашите настройки - повярвайте ми, ще си благодарите по-късно
Какво да записвам:
- Първоначално положение на клапана (завърта се от затворено)
- Постигнат краен дебит
- Налягане в системата по време на работа
- Дата на корекция
- Всякакви необичайни наблюдения
Регулиране на специфични типове вентили
Регулиране на иглена клапа
Иглените клапи изискват допълнителни грижи, тъй като са много чувствителни:
- Затворете напълно вентила, като го завъртите по посока на часовниковата стрелка, докато се закрепи плътно (не затягайте прекалено!)
- Отворете бавно, като завъртите обратно на часовниковата стрелка
- Направете много малки настройки - 1/8 оборота или по-малко
- Nastavljive blazine omogočajo operaterjem, da prilagodijo značilnosti pojemka, da ustrezajo obremenitvi in hitrosti. Vendar pa to prinaša tudi tveganje. Če operaterji lovijo produktivnost z zmanjševanjem omejitev oblazinjenja, se morda ne bodo zavedali, da dolgoročno zanesljivost menjajo za kratkoročne izboljšave časovnega cikla. Fiksne blazine odpravijo to tveganje, vendar se ne morejo prilagoditi različnim pogojem.
За съвет:Когато регулирате вентилите за регулиране на потока, е важно да следвате установените индустриални стандарти. Основните организации по стандартизация, управляващи дизайна и изпитването на вентили, включват:
Важна забележка: След първоначалната настройка може да се наложи да направите фина настройка отново, след като системата работи при пълно натоварване за известно време. Не се изненадвайте, ако нещата леко се променят през първите няколко часа на работа.
Дроселиране на глобус клапан
Глобусните вентили са по-щадящи за корекции:
- Затворете напълно вентила
- Отворете един пълен завой като начална точка
- Регулирайте постепенно, докато достигнете желания поток
Тези клапани се справят с по-големи настройки по-добре от иглените клапани.

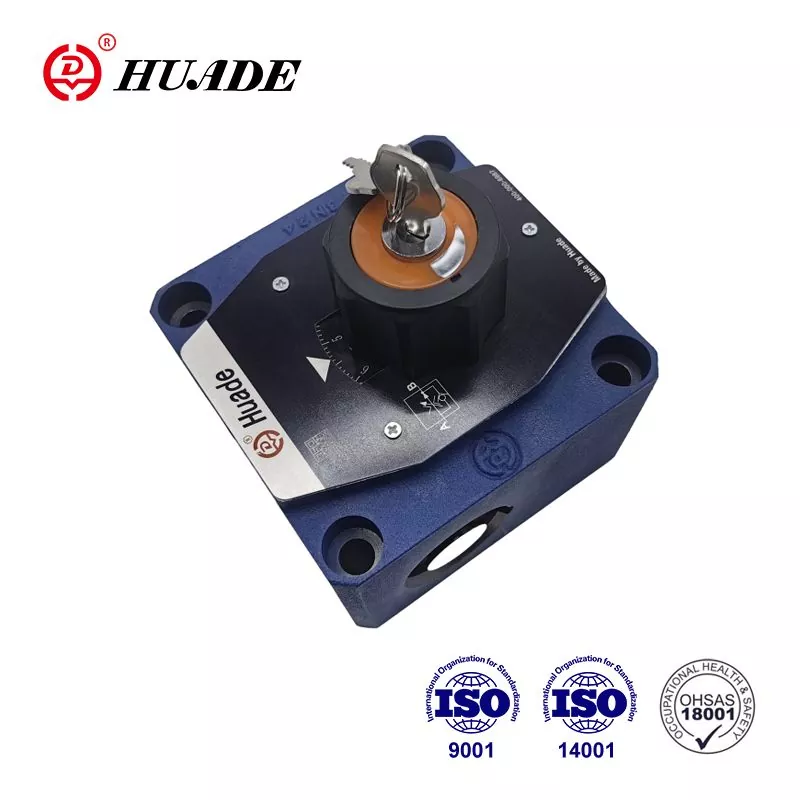

Регулиране на клапана с компенсация на налягането
Тези вентили се регулират по-лесно, защото поддържат постоянен поток:
- Отключете механизма за регулиране, ако има ключалка
- Завъртете копчето за настройка.
Важно: Проверете етикета на вентила. Обикновено по посока на часовниковата стрелка = по-малък поток, но някои производители са противоположни. - Вътрешният компенсатор се справя автоматично с промените в налягането
- Заключете настройката, когато сте доволни от потока
Както е отбелязано в изследването на хидравличната система, клапаните с компенсация на налягането използват компенсаторни макари, които поддържат постоянен поток чрез автоматично регулиране за промени в налягането, с амортизиращи механизми за предотвратяване на преместване между помпата и клапана.[6]
Регулиране на некомпенсиран клапан
Те изискват повече внимание към системното налягане:
- Наблюдавайте потока и налягането по време на настройките
- Използвайте диаграмите на производителя, за да свържете настройките с дебита
- Имайте предвид, че промените в налягането ще повлияят на потока ви
- Може да се наложи повторно регулиране, ако налягането в системата варира по време на работа
Често срещани проблеми и решения
Възможни причини: Мръсотия, корозия или липса на смазване
Решение: Почистете и смажете регулиращия механизъм
Възможни причини: Разхлабен регулиращ винт, износени компоненти, промени в системното налягане
Решение: Проверете отново дали всички контрагайки са стегнати, сменете износените части, ако е необходимо, помислете за надграждане до клапани с компенсация на налягането за нестабилни системи
Възможни причини: Кавитация, турбулентен поток, недостатъчен размер на клапана
Решение: Проверете дали вентилът е правилно оразмерен за вашето приложение, намалете спада на налягането или инсталирайте антикавитационна облицовка
Почиствайте вентила и околното пространство ежемесечно
Решение: Сменете уплътненията или целия клапан, ако тялото е повредено
Възможни причини: Запушени канали, износени вътрешни части
Решение: Почистете вентила отвътре, сменете износените компоненти

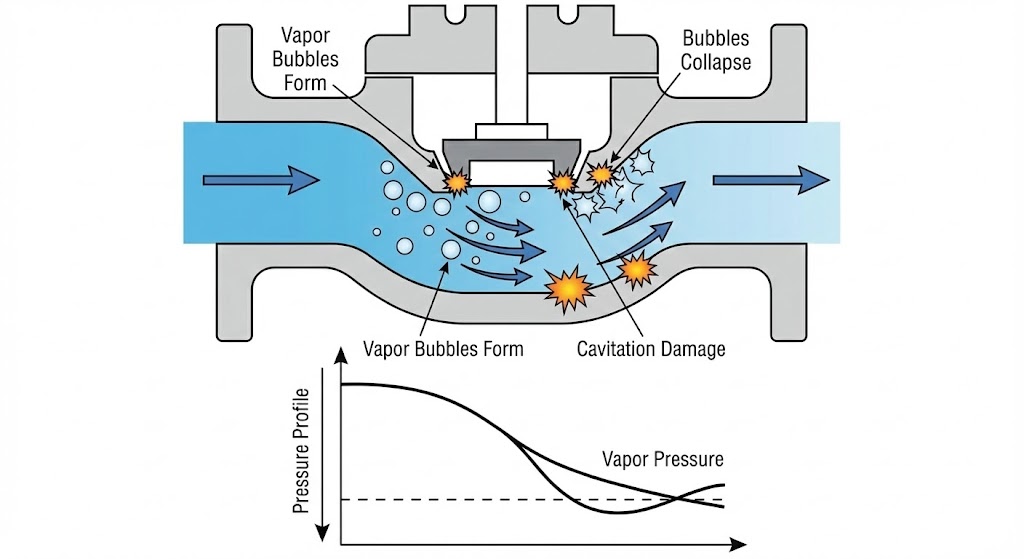

Разбиране на кавитацията в управляващите клапани
Кавитацията е едно от най-разрушителните явления, засягащи управляващите клапани. Това се случва, когато локалното налягане във вентила падне под налягането на парите на течността, което води до образуването на мехурчета от пара. Когато тези мехурчета впоследствие се срутят в региони с по-високо налягане, те създават ударни вълни, които могат да причинят сериозно увреждане на вътрешните части на клапата.[7]
Според изследване на Emerson, кавитацията се характеризира с четири основни отрицателни ефекта: високи нива на шум (често надвишаващи 110 dB), прекомерна вибрация, материални щети чрез питинг и влошаване на ефективността на контрол на потока.[8]Повредата обикновено се появява като грапава, подобна на сгурия повърхност върху компонентите на клапана.
Стратегии за превенция
Предотвратяването на кавитация е от решаващо значение за дълголетието на клапата. Експертите в бранша препоръчват няколко подхода:[9][10]
- Правилно оразмеряване на клапана:Уверете се, че вентилът е с подходящ размер за приложението, за да избегнете прекомерни спадове на налягането
- Етапи на спад на налягането:Използвайте множество клапани в серии или многостепенни конструкции за регулиране, за да разпределите постепенно спада на налягането
- Подстригване против кавитация:Инсталирайте специализирана облицовка с множество пътища на потока, които увеличават коефициента на кавитация (Xfz)
- Дизайн на системата:Най-добро за: Големи тръбни системи, приложения за бързо изключване и системи, където пространството е ограничено.
- Избор на материал:Използвайте втвърдени материали за компонентите на вентила, изложени на кавитация
Стандартът на Международната електротехническа комисия IEC 60534-8-4 предоставя подробни методи за прогнозиране на кавитация и генериране на шум в управляващите вентили.[11]
Фактори, които влияят върху производителността на клапана
Разбирането на тези фактори ще ви помогне да направите по-добри корекции:
-
Свойства на течността:Гъстите течности (с висок вискозитет) текат по-бавно от тънките течности; температурните промени влияят на дебелината на течността; корозивните течности може да изискват специални материали за клапани.
Изследванията показват, че параметри на клапана като диаметър на сърцевината, твърдост на пружината и диаметър на демпферния отвор значително влияят върху динамичните характеристики на потока.[12] - Дизайн на системата:Размерът и разположението на тръбата влияят върху падането на налягането; правилното оразмеряване на клапана е от решаващо значение за доброто управление; опората и подравняването предотвратяват механичния стрес.
- Условия на работа:Колебанията в налягането засягат повече некомпенсираните клапани; екстремните температури могат да повредят компонентите на клапана; замърсяването в течността може да запуши проходите на клапаните.
Съвети за поддръжка за оптимална производителност
Задачи по редовна поддръжка:
- Почиствайте вентила и околното пространство ежемесечно
- Проверете за течове по време на рутинни проверки
- Смажете движещите се части според препоръките на производителя
- Сменете филтрите, за да поддържате течността чиста
- Калибрирайте настройките на потока ежегодно или както е посочено
Признаци, че вашият клапан се нуждае от внимание:
- Трудност при извършване на корекции
- Непостоянен дебит
- Необичайни шумове по време на работа
- Често срещани проблеми и решения
- Нестабилно поведение на системата
Сценарии за приложения в реалния свят
Производствено оборудване
проблемът:Скоростта на хидравличното подаване на вашата CNC машина е непоследователна, което води до лошо покритие на повърхността
Решението:Регулирайте вентила за контрол на потока, за да поддържате постоянни скорости на рязане, подобрявайки качеството на продукта и живота на инструмента
ОВК системи
проблемът:Някои стаи са твърде горещи, докато други замръзват
Решението:Балансирайте водния поток през отоплителни/охлаждащи кръгове чрез регулиране на зонови контролни вентили
Хидравлични асансьори и преси
проблемът:Резки движения или бавна работа, засягащи производителността
Решението:Настройте фино управлението на потока, за да постигнете плавни, постоянни скорости, които отговарят на изискванията на вашия процес
Въпреки че много настройки на клапани могат да се извършват от оператори, обадете се на професионалист, когато: Клапанът е част от критична система за безопасност, не сте сигурни относно правилните процедури, системата използва опасни течности, множество клапани се нуждаят от координирани настройки или срещнете неочаквани проблеми по време на настройката.
Заключение
Правилното регулиране на вентилите за контрол на потока е умение, което се подобрява с практиката. Започнете с малки корекции, дайте приоритет на безопасността и не бързайте с процеса. Не забравяйте, че всяка система е различна, така че това, което работи за едно приложение, може да се нуждае от модификация за друго.
Ключът към успеха е разбирането на вашия специфичен тип клапан, спазването на правилните процедури за безопасност и индустриалните стандарти и извършването на постепенни корекции, докато наблюдавате производителността на системата. С търпение и внимание към детайлите ще можете да оптимизирате производителността на вашата система и да удължите живота на вашето оборудване.
Дръжте това ръководство под ръка за справка и не се колебайте да се консултирате с ръководството на вашата система или да се свържете с професионалист, когато не сте сигурни относно някоя процедура. Правилното регулиране на вентила е инвестиция в надеждността и ефективността на вашата система.
Контролен списък за бързи справки
Преди да започнете:
- Осигурете гладка работа на машините
- ☑ Включено предпазно оборудване
- ☑ Събрани инструменти
- ☑ Определен целеви дебит
По време на настройка:
- ☑ Само малки постепенни промени
- ☑ Следете потока и налягането
- ຄວາມຖີ່ຂອງການທົດແທນ
- ☑ Настройки за запис
След корекция:
- ☑ Настройките са заключени на място
- ☑ Системата е тествана при нормални условия
- ☑ Документирано представяне
- ☑ Планирана поддръжка
Запомнете: Когато се съмнявате, консултирайте се с опитен техник или производителя на вентила за насоки, специфични за вашата система. Винаги се обръщайте към приложимите стандарти ANSI, ISA и ISO за вашия конкретен тип вентил и приложение.
Референции
- Международно дружество по автоматизация (ISA). ISA 75.05.01-2016: Терминология на управляващия клапан.
- Изследване на динамичните характеристики на нов вентил за хидравличен поток на вода под високо налягане. Машини, 2024 г.
- Стандарти за вентили - Американски национален институт по стандартизация (ANSI), Международна организация по стандартизация (ISO) и Международно дружество по автоматизация (ISA).
- Серия стандарти ISA-75 за контролни вентили. Международно дружество по автоматизация.
- Цифрови хидравлични вентили: Напредък в изследванията, Хелион, 2024 г.,
- Хидравличен клапан за регулиране на потока с освобождаване - Ръководство за употреба. Delavan Fluid Power.
- Кавитация в управляващите вентили - технически преглед. CLA-VAL, 2020 г.
- Кавитация в управляващите вентилиКакво представлява вентилът за контрол на потока?
- Контролен клапан Предотвратяване на кавитация и шум. Корпорация Валин.
- Как да предотвратите кавитацията в дроселните управляващи клапани. ISA Blog, Ханс Д. Бауман, Ph.D., PE, 2021 г.
- Бауман, Х.Д. & Monsen, J.F. „Спрете кавитацията от унищожаване на облицовките на контролния ви клапан.“ Valve World Magazine, 2018 г. Препратка към IEC стандарт 60534-8-4.
- Подобряване на структурата и оптимизиране на параметрите на микровентил за регулиране на потока. Научни доклади, 2023 г.
