Когато работите с хидравлични системи, контролирането на посоката на потока е от съществено значение за безопасността и ефективността. Патронният вентил M-SR на Bosch Rexroth служи като надежден възвратен клапан, който позволява течността да тече в една посока, като същевременно напълно блокира обратния поток. Този компонент се превърна в стандартен избор в промишлени хидравлични приложения поради компактния си дизайн и производителност без течове.
Какво представлява патронният клапан M-SR
Патронният вентил M-SR е хидравличен възвратен клапан от винтов тип, произведен от Bosch Rexroth, една от водещите компании в хидравличната технология. Този патронен клапан M-SR принадлежи към серията 1X и използва дизайн на тарелка за контрол на потока на течността. Вентилът се вписва директно в колекторен блок, което спестява място в сравнение с традиционните линейно монтирани вентили.
Основната операция е проста. Когато хидравличната течност натисне клапана в посока напред с достатъчно налягане, цилиндърът се отваря и позволява поток. Когато налягането идва от обратната посока, цилиндърът се прилепва плътно към гнездото си, предотвратявайки обратен поток. Това уплътнение метал към метал създава херметично затваряне, което поддържа системното налягане без влошаване с течение на времето.
Патронният вентил M-SR се предлага в два вида монтаж: ъглов вентил KE за 90-градусови пътища на потока и вграден вентил KD за прави пътища на потока. Тази гъвкавост помага на инженерите да проектират компактни хидравлични вериги, които се побират в ограничено пространство.
Технически характеристики и размери
Патронният вентил M-SR се предлага в седем номинални размера, обозначени като NG 6 до NG 30. Всеки размер се справя с различни дебити и нива на налягане в зависимост от изискванията на приложението.
За по-малки системи патронният вентил NG 6 M-SR handles протича до 6 литра в минута и работи при налягане до 420 бара. С увеличаване на размера капацитетът на потока нараства значително. Версията NG 10 управлява 50 литра в минута, докато NG 15 може да се справи със 120 литра в минута. Най-големият стандартен размер, NG 30, побира потоци до 400 литра в минута, въпреки че максималното му налягане пада до 250 бара.
Налягането на пукане, което е минималното налягане, необходимо за отваряне на клапана, варира от нула (за безпружинни версии) до 5 бара. Повечето приложения използват стандартна пружина от 0,5 бара, която осигурява надеждно уплътнение, като същевременно се отваря лесно, когато започне потокът напред. Налични са по-високи налягания на напукване като 1,5 бара или 3 бара за системи, които се нуждаят от по-силна обратна сила на уплътняване.
Работният температурен диапазон зависи от материала на уплътнението. Стандартните NBR уплътнения работят от минус 30 градуса по Целзий до положителни 80 градуса по Целзий. За приложения с висока температура или устойчивост на химикали, FKM уплътненията разширяват горната граница, докато леко стесняват диапазона на ниските температури.
Патронният вентил M-SR работи с различни хидравлични течности, включително минерални масла, биоразградими течности и огнеустойчиви опции. Когато използвате течности на водна основа, работната температура трябва да остане под 60 градуса по Целзий, за да се запази дълготрайността на уплътнението.
Изисквания за монтаж и подробности за монтажа
Инсталирането на патронния вентил M-SR изисква внимание към няколко спецификации на размерите и повърхността. Дължината на тялото на клапана варира според размера, варираща от 33,3 милиметра за NG 6 до 83,3 милиметра за NG 30, с отрицателен толеранс от 0,1 милиметра. Инсталационната кухина следва стандарта ZN 10001, който гарантира съвместимост с правилно проектирани колекторни блокове.
Всеки размер изисква специфична тапа с резба за уплътняване на кухината. Например патронният вентил NG 10 M-SR използва номер на част R913011603, който има отвор с диаметър 18 милиметра и тръбна резба G 1/2. Версията NG 20 използва по-голяма тапа с отвор 30 милиметра и резба G 1. Тези запушалки трябва да бъдат леко намазани с масло преди монтажа, за да се предотврати натъртване и да се осигури правилно уплътняване.
Повърхностното покритие е от значение за надеждната работа. Уплътняващите повърхности трябва да имат стойност на грапавост между Rz 8 и Rz 16. Вентилът може да се монтира във всяка ориентация, въпреки че избягването на въздушни джобове във веригата помага за предотвратяване на кавитация и шум.
За приложения с високо налягане над 350 бара, прилагането на Loctite 243 фиксатор на резбата върху резбите на щепсела добавя сигурност срещу разхлабване от вибрации. Патронният вентил M-SR поддържа номиналния си капацитет на налягане, когато е инсталиран правилно с подходящи стойности на въртящия момент.
Работни характеристики и криви на потока
Разбирането как се държи патронният клапан M-SR при различни условия помага на инженерите да изберат правилния размер и пружина. Връзката между дебита и спада на налягането следва нелинейна крива, която варира в зависимост от размера на клапана и настройката на налягането на напукване.
Като вземем за пример патронния вентил NG 15 M-SR, когато тече 100 литра в минута с пружина от 0,5 бара, спадът на налягането през вентила е приблизително 0,8 бара. С увеличаването на потока спадът на налягането нараства по-бързо поради увеличената скорост през отвора на клапана. При 120 литра в минута спадът на налягането достига приблизително 1,2 бара.
За по-големи вентили като NG 30 спадът на налягането остава по-нисък при еквивалентни дебити поради по-голямата площ на потока. При 400 литра в минута патронният вентил NG 30 M-SR показва спад на налягането около 10 бара, което е приемливо в повечето вериги с висок дебит.
Тези криви на производителност предполагат използването на хидравлично масло HLP 46 при 40 градуса по Целзий. Промените във вискозитета влияят на спада на налягането, като по-гъстите течности създават по-голямо съпротивление. Вентилът се справя с вискозитети от 2,8 до 500 квадратни милиметра в секунда, въпреки че производителността извън типичния диапазон трябва да бъде проверена за конкретни приложения.
Изпълнението на обратното запечатване е по същество перфектно. Когато налягането действа срещу посоката на затваряне, цилиндърът застава стабилно и предотвратява изтичане. Тази херметична характеристика прави патронния вентил M-SR подходящ за поддържане на налягането в цилиндрите или предотвратяване на обратния поток в помпените вериги.
Често срещани приложения и случаи на употреба
Патронният вентил M-SR намира приложение в много индустрии, където се изисква надеждна функция на възвратен клапан. В автомобилното производство тези клапани защитават стендовете за изпитване на трансмисии и веригите на спирачната система. Типична инсталация може да използва патронен вентил NG 20 M-SR във верига за изпитване на трансмисия, протичаща с 200 литра в минута, където предотвратяването на обратен поток гарантира точни резултати от теста и защитава скъпо оборудване.
Пакетиращите машини разчитат на прецизно позициониране на цилиндъра, а патронният клапан M-SR предотвратява отклонението на товара, като блокира обратния поток, когато насочващият клапан е центриран. Това приложение често използва по-малки размери като NG 10 или NG 15, съобразени с изискванията за потока на бутилката.
Медицинското и фармацевтичното оборудване изисква чиста работа без рискове от замърсяване. Дизайнът на запечатания патрон на клапана M-SR елиминира външни пътища за изтичане, които биха могли да въведат замърсители. Тези системи обикновено работят при умерени налягания, където номиналното налягане от 420 бара осигурява достатъчна граница на безопасност.
Индустриалните машинни инструменти използват патронния вентил M-SR в байпасни вериги на помпи и приложения за задържане на натоварване на цилиндри. Компактната инсталация спестява място на панела, като същевременно осигурява надеждна производителност в взискателни производствени среди. Строителното оборудване и системите за контрол на наклона на вятърни турбини също включват тези клапани за тяхната здрава способност за високо налягане.
Универсалността на патронния вентил M-SR идва от неговата проста работа и широка гама от размери. Инженерите могат да посочат точната комбинация от размер, налягане на напукване и уплътнителен материал, за да отговарят на техните специфични изисквания.
Съображения за поддръжка и експлоатационен живот
Едно предимство на патронния вентил M-SR е неговият дълъг експлоатационен живот с минимална поддръжка. Bosch Rexroth оценява средното време до опасна повреда на 150 години при нормални работни условия, което означава работа без поддръжка по същество за повечето инсталации.
Основното изискване за обслужване включва поддържане на подходяща чистота на течността. Вентилът изисква филтриране от 20 микрометра или по-фино, за да се предотврати замърсяване с частици, което може да повреди уплътнителните повърхности. Следването на ISO 4406 ниво на чистота 20/18/15 гарантира надеждна работа и максимален живот.
Запушалката с резба, която уплътнява кухината, се счита за износващ се елемент, въпреки че рядко е необходима подмяна, освен ако вентилът не се отстранява и инсталира отново няколко пъти. Щепселите за смяна се предлагат отделно, като се използват същите номера на части, посочени за първоначалната инсталация.
Когато работите с патронния вентил M-SR в тежка среда с високи температури, агресивни течности или силно замърсяване, интервалите на проверка трябва да бъдат съкратени от стандартното предположение. Мониторингът за външни течове около щепсела с резба и периодичната проверка на налягането в системата помага да се уловят потенциални проблеми преди повреда.
Дизайнът на запечатаната касета предпазва вътрешните компоненти от излагане на околната среда, което допринася за отличната надеждност. За разлика от външните възвратни клапани, които могат да претърпят корозия или физическа повреда, вентилът M-SR е защитен вътре в блока на колектора.
Сравняване на алтернативи и съвместими продукти
Докато патронният вентил M-SR на Bosch Rexroth определя стандарта за производителност на възвратен клапан за високо налягане, на пазара съществуват няколко алтернативи. Разбирането на разликите помага при вземането на решения за източници и въпроси за съвместимост.
Hydac предлага серията CSBN патронни възвратни клапани с подобно завинтване, но обикновено с номинално налягане 350 бара вместо 420 бара. Тези вентили струват малко по-малко, като същевременно осигуряват сравнима производителност в приложения, които не изискват пълно налягане. Parker прави серията D1VW, която включва опции за електронно наблюдение за системи, които се нуждаят от обратна връзка за състоянието на клапана.

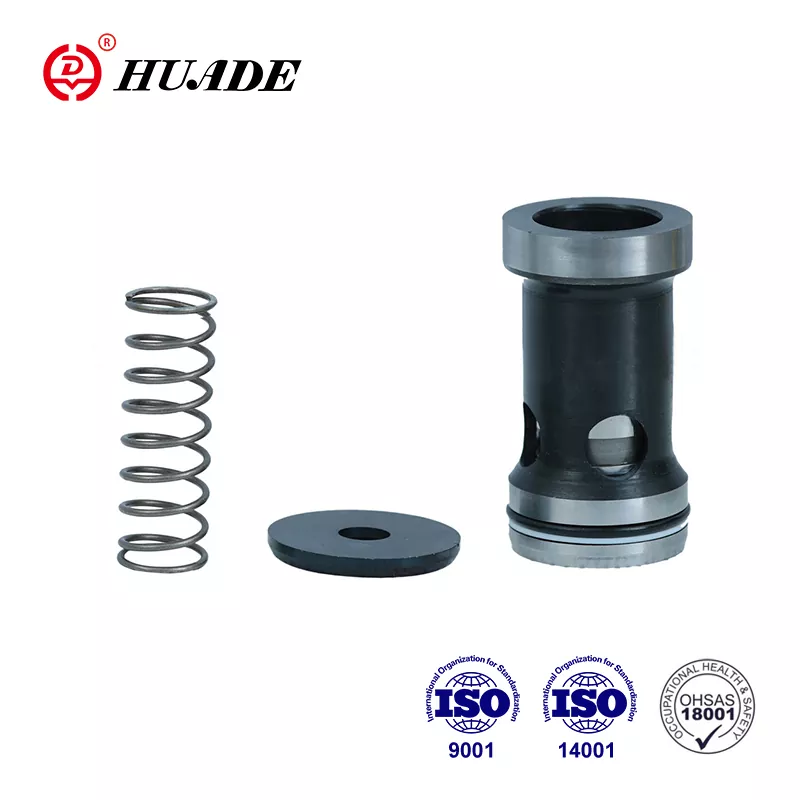

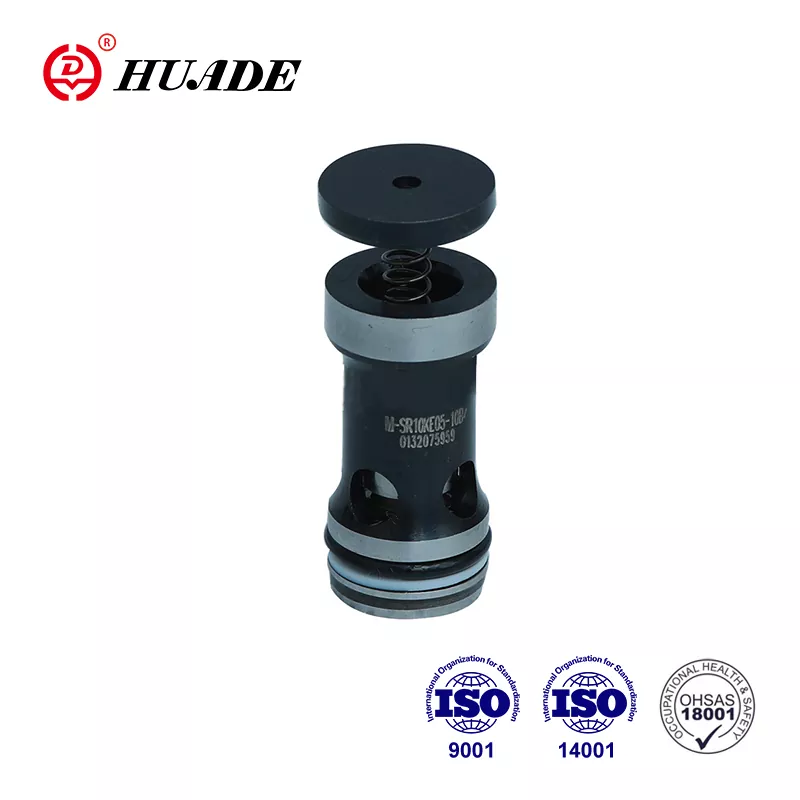

Няколко производители в Китай произвеждат патронни клапани, съвместими със спецификациите M-SR. Компании като Huade и Hengli произвеждат вентили, отговарящи на характеристиките на размерите и производителността на по-ниски ценови точки. Тези алтернативи могат да работят добре в некритични приложения или когато бюджетните ограничения са значителни. Основното съображение е да се провери дали производителят поддържа подходящ контрол на качеството и предоставя документация за сертифициране по ISO.
Когато избирате между оригиналния патронен вентил M-SR на Bosch Rexroth и съвместими алтернативи, помислете за критичността на приложението, изискваните нива на сертифициране и наличието на местна поддръжка. Критичните системи, които не могат да понасят повреда, трябва да използват оригинално оборудване. По-малко взискателните приложения може да приемат съвместими продукти за намаляване на разходите.
Къде да закупите и информация за цените
Патронният вентил M-SR се предлага чрез множество канали в зависимост от вашето местоположение и изисквания за количество. Bosch Rexroth управлява официален онлайн магазин на [store.boschrexroth.com](http://store.boschrexroth.com/), където стандартните конфигурации се доставят в рамките на един до три дни. Номерата на частите следват специфичен формат, като R900350797 за ъглов вентил NG 30 KE с пружина 0,5 бара.
Оторизирани дистрибутори като BuyRexroth предоставят патронния вентил M-SR с прозрачни цени и опции за доставка по целия свят. Тези дистрибутори обикновено разполагат с общи размери и могат да поръчат специални конфигурации директно от фабриката. Сроковете за изпълнение на стандартните части обикновено са кратки, докато персонализираните спецификации може да изискват няколко седмици.
Цената варира значително според размера и конфигурацията на клапана. По-малките размери като NG 6 обикновено струват между 50 и 80 долара, докато големите клапани NG 30 могат да достигнат 200 долара или повече. Съвместимите алтернативи от китайски производители може да са с 20 до 40 процента по-ниски цени, въпреки че минималните количества за поръчка може да са по-високи от предпочитаните за малки проекти.
За специализирани приложения, изискващи FKM уплътнения или нестандартни налягания за напукване, искането на оферта директно от дистрибуторите или производителя често дава най-добри резултати. Техническата поддръжка може да ви помогне да потвърдите, че избраната конфигурация на патронния вентил M-SR отговаря на изискванията на приложението преди покупка.
Съображения за проектиране за системна интеграция
Интегрирането на патронния вентил M-SR в хидравлична система изисква специално внимание към дизайна на колектора и схемата на веригата. Вентилът се монтира в стандартна кухина, която трябва да бъде обработена до точни размери. Работата с доставчици на колектори, които следват стандарта ZN 10001, гарантира правилното прилягане и производителност.
Посоката на потока през патронния вентил M-SR трябва да съответства на схемата на веригата. Стрелката на тялото на вентила или символът на каталога показва посоката на свободния поток. Инсталирането на вентила назад ще блокира целия поток, така че проверката по време на монтажа е важна. Някои инженери маркират блока на колектора със стрелки за посока на потока, за да предотвратят грешки при монтажа.
Изчисленията на пада на налягането трябва да отчитат характеристиките на вентила при очакваните дебити. Докато спадът на налягането през патронния вентил M-SR обикновено е малък в сравнение с други ограничения на веригата, приложенията с голям поток се възползват от избора на следващия по-голям размер, за да се минимизират загубите на енергия и генерирането на топлина.
Изборът на налягането на напукване влияе както на съпротивлението на предния поток, така и на обратната сила на уплътняване. Приложения, които се нуждаят от минимално съпротивление напред, трябва да използват по-ниски налягания на напукване като 0,2 бара или дори версията без пружини. Системите, които трябва да поддържат налягане срещу различни натоварвания, се възползват от по-високите налягания на напукване, които осигуряват по-силно уплътнение.
Температурните цикли и съвместимостта на течността трябва да бъдат проверени по време на фазата на проектиране. Ако системата вижда екстремни температури или използва специални течности, потвърждаването на съвместимостта на уплътнителния материал предотвратява преждевременна повреда. Опцията FKM уплътнение разширява химическата устойчивост за приложения, включващи агресивни добавки или повишени температури.
Заключение
Патронният вентил M-SR на Bosch Rexroth осигурява надеждна функция на възвратен клапан в компактен пакет, подходящ за хидравлични системи с високо налягане. Дизайнът на завинтващата се касета опростява монтажа, като същевременно елиминира външни пътища за изтичане. Гамата от размери от NG 6 до NG 30 покрива изискванията за дебит от малки цилиндри до големи индустриални вериги.
Изборът на правилната конфигурация на патронния вентил M-SR включва съпоставяне на размера на клапана с изискванията за потока, избор на подходящо налягане за напукване за приложението и проверка на съвместимостта на уплътнението с работните условия. Отличният експлоатационен живот и минималните изисквания за поддръжка правят този клапан рентабилен избор през целия живот на системата.
Независимо дали проектирате нова хидравлична верига или подменяте съществуващи компоненти, разбирането на възможностите и изискванията за инсталиране на патронния вентил M-SR помага да се гарантира успешно внедряване. Широко разпространената наличност и обширната история на приложения осигуряват увереност при определянето на този доказан хидравличен компонент.
