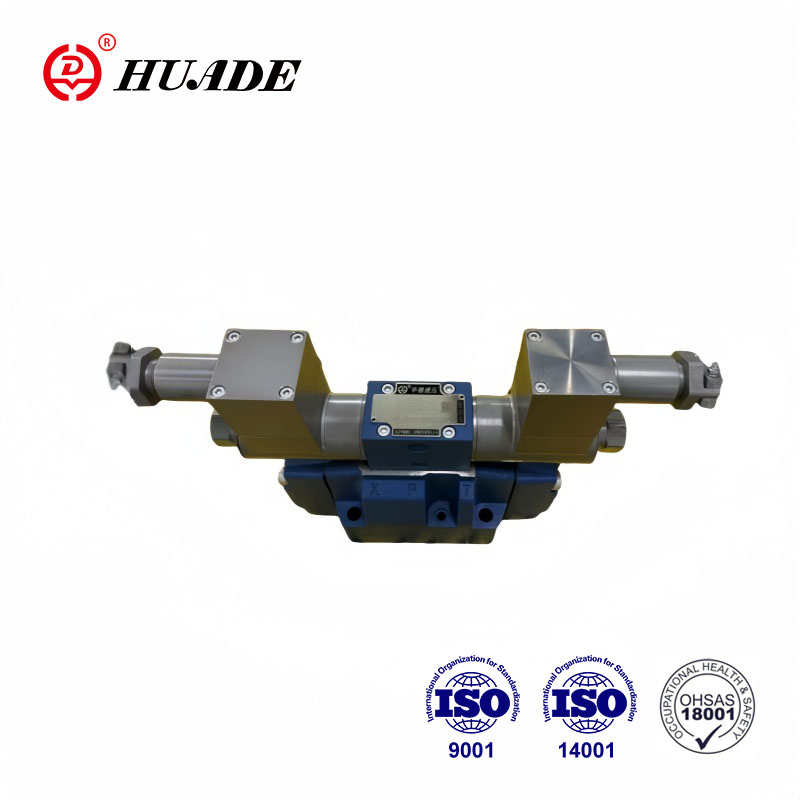

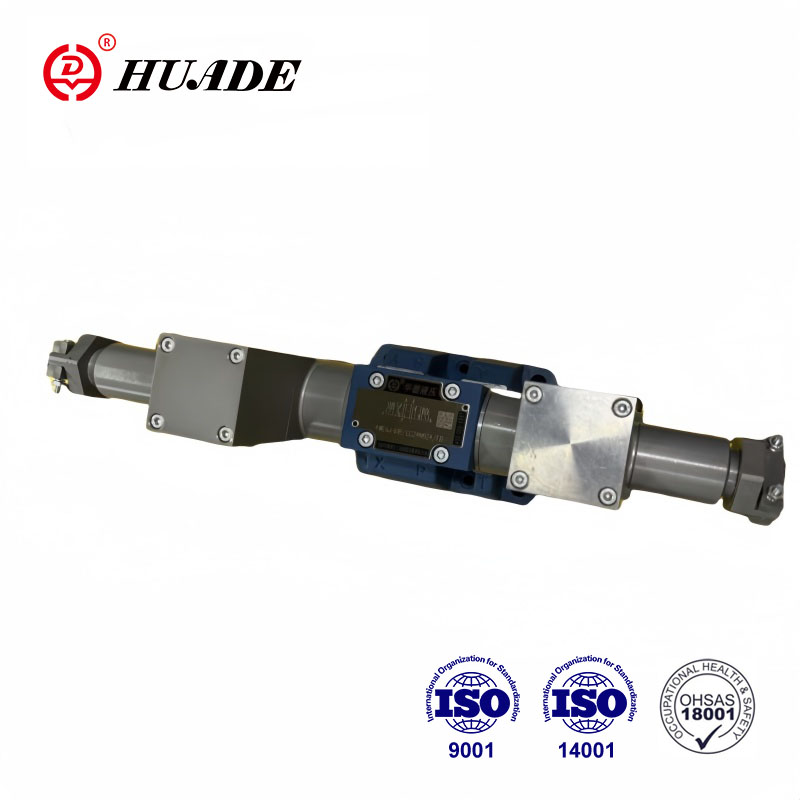

Соленоиден клапан, устойчив на експлозия, WE10

Huafilter е специализиран във всички видове соленоиден клапан на марката Huade WE10. Соленоидните клапи на Huade Prossion Prossion са преминали сертифициране на CNEX и отговарят на международните индустриални стандарти като ISO и DIN. Като одобрен дистрибутор на Huade Hydraulic, нашата цел е същата като тази на Huade, да предоставим на клиентите рентабилни хидравлични клапани, устойчиви на експлозия.

Изпратете запитване Изтегляне на PDF

Описание на продукта

Хидравличните клапи на Huade на Huade приемат специална технология за проектиране и производство, като използват устойчиви на корозия материали с висококачествени. Серията на клапана, устойчива на експлозия WE10 се използва широко на места с опасности от експлозия като добив, въглища и химическа промишленост. Huade е надеждна национална марка в Китай. Фабриката има модерна производствена технология и оборудване за тестване и обръща голямо внимание на качеството на продукта.

Параметър на продукта на соленоидния клапан, устойчив на експлозия, WE10

Технически данни
Позиция на фиксиране		Незадължително
Температурен диапазон на околната среда (℃)		-30 до +50 (NBR уплътнение)
		-20 до +50 (FKM уплътнение)
Тегло	Единичен соленоид (kg)	5.9
	Двойни соленоиди (kg)	8.9
Max.опериращо налягане	Порт P, A, B (BAR)	350
	Порт T (бар)	210
		Когато работното налягане надвишава стойността на разрешението, символът на макарата A и B трябва да направят порта t за източване
Макс. Степен на потока (L/min)		120
Напречно сечение на потока (превключване на неутрално положение)	Версия V (mm²)	11 (a/b → t); 10.3 (p → a/b)
	Версия W (mm²)	2.5 (A/B → T)
	Версия Q (mm²)	5.5 (A/B → T)
Течност		Минерално масло, подходящо за уплътнение на NBR и FKM
		Фосфатен естер за FKM уплътнение
Температурен диапазон на течността (℃)		-30 до +80 (NBR уплътнение)
		-20 до +80 (FKM уплътнение)
Обхват на вискозитет mm²/s		2.8 до 500
Степен на замърсяване		Максимална допустима степен на замърсяване с течности: клас 9. NAS 1638 или 20/18/15, ISO4406
Електрически данни
Вид напрежение		DC
Налично напрежение (v)		12, 24, 36, 110
Толеранс на напрежението (номинално напрежение) %		-15 до +10
Консумация на енергия (W)		35
Работен цикъл		Непрекъснато
Смяна на време за време с ISO 6403	ON (MS)	45 до 60
	Изключено (MS)	20 до 30
Превключваща честота (пъти/h)		До 15000
Клас за защита според DIN 40050		IP65
Макс. Температура на намотките (℃)		+150

Характеристика на продукта и приложение на соленоидна клапа на експлозия, устойчива на експлозия, WE10

Характеристики:

▶ Директно управляван тип експлозия-устойчив соленоидна експлоатация Слайдов клапан се използва като стандарт

▶ DIN24 340 Тип на монтажната повърхност ISO 4401

▶ Мокрия тип DC Solenedoid Solenoid

▶ 90 ° Соленоид за защита от експлозия

▶ Камерата на налягането не трябва да се отваря, когато намотката трябва да бъде заменена

Приложение:

Ние пишем клапан, устойчив на експлозия, е насоченият клапан на соленоида за защита на експлозията, използван за контрол на старта, спиране и посока на потока на маслената течност.

Секция и символ на соленоидна клапа на устойчив на експлозия

Контролните клапани на посоката се състоят от корпус (1), един или два соленоида (2), контролната макара (3) и един или два връщащи пружини (4). В условието на де-захранване контролната макара (3) се държи в неутрална или начална позиция с помощта на връщащи пружини (4) (с изключение на пулсовите макари). Контролната макара (3) се задейства чрез мокри щифтови соленоиди (2).

За да се гарантира, че трябва да се внимава задоволителни операции, за да се гарантира, че камерата за налягане на соленоидите се пълни с масло.

Контролната макара (3) се премества в очакваното положение от соленоид (2) и натискане на прът (5) и

Това дава свободен поток от P до Aand B до T или P до B и A до T.

Когато соленоидът за защита на експлозията (2) се изключи, елементът на контролния клапан (3) се натиска

до първоначалната позиция чрез нулиране на пружината (4).

Структура на соленоидния клапан на експлозия, устойчив на експлозия, WE10

Символи
