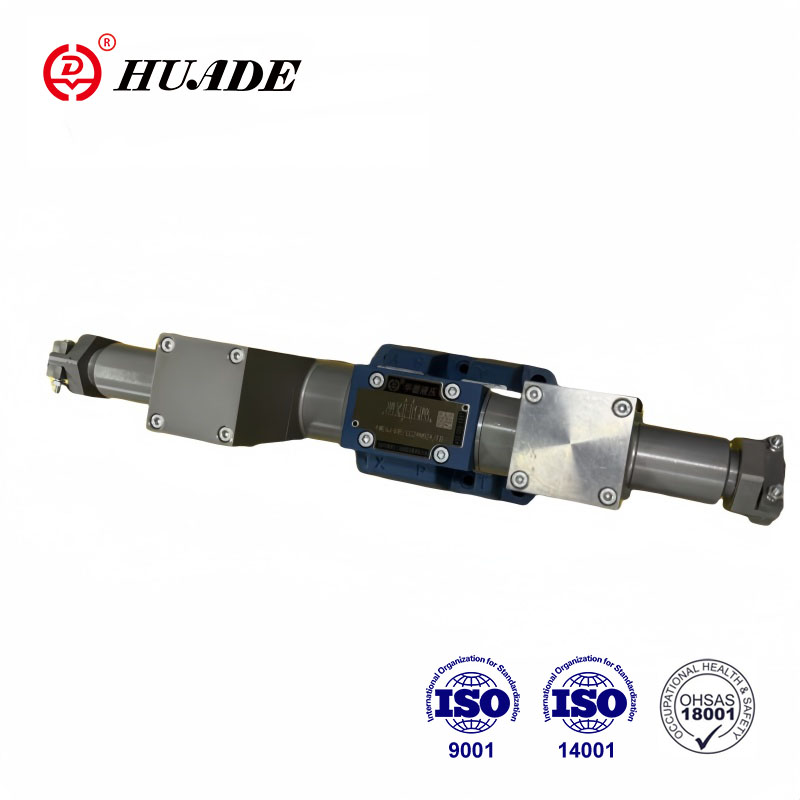

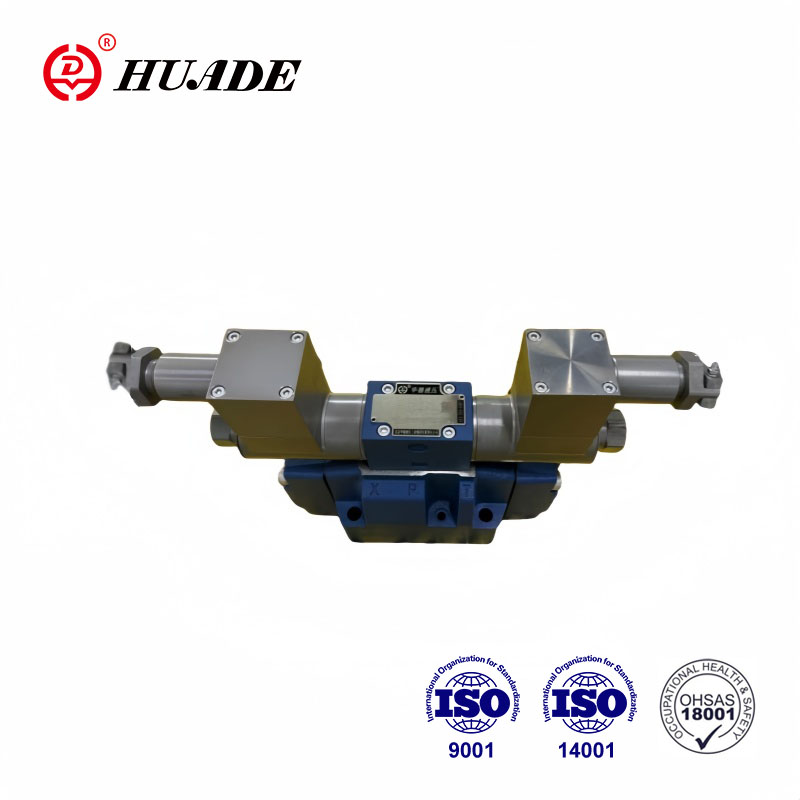

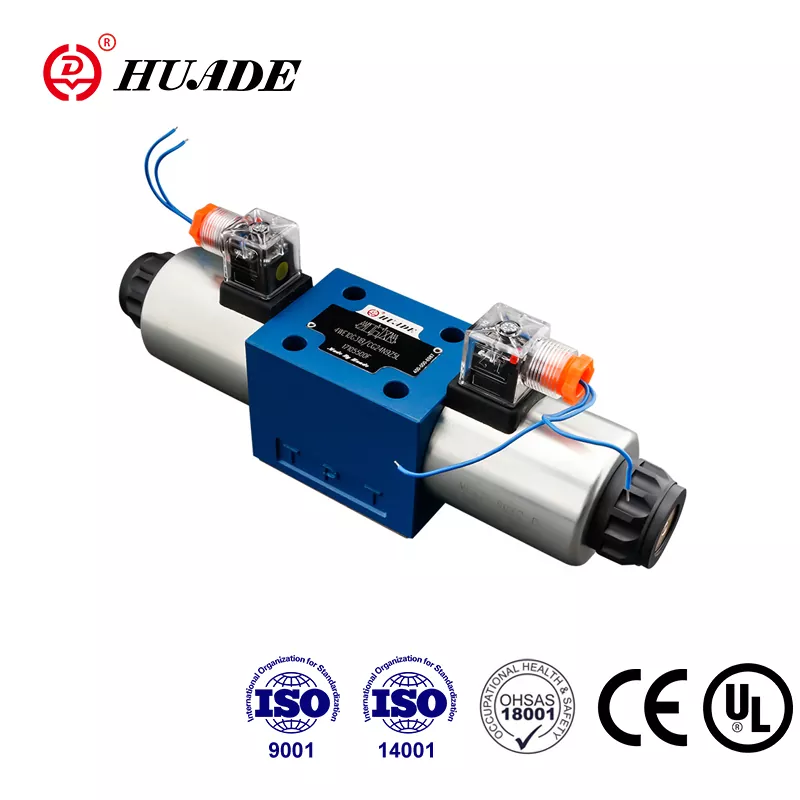

Взривозащитеният електромагнитен насочващ клапан е устройство, което контролира посоката на потока на течността чрез електромагнитна сила. Взривозащитената серия WE6 приема специален взривозащитен дизайн, за да гарантира, че няма да причини искри или високи температури в запалими и експлозивни среди, като по този начин се избягват експлозии. Този взривозащитен електромагнитен клапан се използва главно за управление на посоката на потока на флуиди в хидравлични или пневматични системи, за да отговори на нуждите при различни работни условия.
|
технични данни |
||
|
Фиксираща позиция |
Не е задължително | |
| Температурен диапазон на околната среда (℃) | -30 до +50 (NBR уплътнение) | |
| -20 до +50 (FKM уплътнение) | ||
| Тегло | Единичен соленоид (кг) | 2.6 |
| Двойни соленоиди (кг) | 4.3 | |
| Максимално работно налягане | Порт P, A, B (бар) | 350 |
| Порт T (бар) | 210 | |
| когато работното налягане надвиши стойността на разрешението, символите на макарата A и B трябва да направят порт T за източване | ||
| Макс. дебит (л/мин) | 80 | |
| Напречно сечение на потока (неутрално положение на превключване) | Версия Q (mm2) | Около 6% от номиналната площ |
| Версия W (mm2) | Около 3% от номиналната площ | |
| течност | Минерално масло, подходящо за NBR и FKM уплътнение | |
| Фосфатен естер за FKM уплътнение | ||
| Температурен диапазон на флуида (℃) | -30 до +80 (NBR уплътнение) | |
| -20 до +80 (FKM уплътнение) | ||
| Диапазон на вискозитет mm2/s | 2,8 до 500 | |
| Степен на замърсяване | Максимално допустима степен на замърсяване на течности: Клас 9. NAS 1638 или 20/18/15, ISO4406 | |
| Електрически данни | ||
| Тип напрежение | DC | |
| Налично напрежение (V) | 12, 24, 36, 110 | |
| Допустимо напрежение (отклонение) % | -15 до +10 | |
| Входяща мощност (W) | 30 | |
| Режим на работа на соленоида | Непрекъсната работа | |
| Време на превключване Съгласно ISO 6403 | ВКЛ. (ms) | 25 до 45 |
| ИЗКЛ. (ms) | 10 до 25 | |
| Честота на превключване (пъти/ч) | До 15000 | |
| Макс. температура на бобините (℃) | +150 | |
Характеристики:
▶Като стандартен тип се използва насочен вентил за защита от експлозия с директно управление
▶DIN24 340 A тип на монтажната повърхност ISO 4401
▶Мокър тип DC електромагнит за защита от експлозия
▶Въртящ се на 90° соленоид за защита от експлозия
▶Уплътнената под налягане камера не е необходимо да се отваря, когато бобината трябва да се смени
Приложение:
Взривозащитените електромагнитни насочващи клапани се използват широко в областта на нефтохимикалите. В нефтохимическата промишленост те се използват главно за контрол на посоката на потока на запалими и експлозивни среди като нефт и природен газ.
Насочващият управляващ клапан тип WE е насочващият клапан на соленоида за защита от експлозия, използван за управление на старта, спирането и посоката на потока на маслената течност.
Насочващите управляващи вентили се състоят от корпус (1), един или два соленоида (2), управляваща макара (3) и една или две възвратни пружини (4).
В изключено състояние управляващата макара (3) се задържа в неутрално или изходно положение с помощта на възвратни пружини (4) (с изключение на импулсните макари). Контролната макара (3) се задейства чрез соленоиди с мокри щифтове (2).
За да се гарантира задоволителна работа, трябва да се внимава камерата за налягане на соленоида да е пълна с масло.
Контролната макара (3) се премества в очакваната позиция от соленоид (2) и тласкач (5) и това осигурява свободен поток от P към A и B към T или P към B и A към T.
Когато електромагнитът за защита от експлозия (2) е изключен, управляващият вентилен елемент (3) се избутва в първоначално положение от пружината за нулиране (4).
Тип 4WE6...61B/O.. (ограничено до функции A, C и D).
Този тип съдържа 2 превключващи позиции и 2 насочващи управляващи вентила без локализиращ механизъм и соленоид за защита от експлозия.
Тип 4WE6...61B/0F... импулсен вентил (ограничено до функции A, C и D).
Съдържа 2 позиции на превключване, 2 соленоида за защита от експлозия и 1 управляващ вентил с позициониращ механизъм. 2 позиции на превключване са фиксирани отделно, така че не е необходимо непрекъснато да електрифицирате соленоида за защита от експлозия.
Дросел на патрона
Патронният дросел е необходим, тъй като действителният поток може да бъде по-голям от границите на производителност на вентила по време на процеса на превключване. Този патронен дросел се вкарва в P канала на насочващия управляващ клапан.
Структура на взривозащитен електромагнитен клапан серия WE6
Символи
