Соленоиден клапан, устойчив на експлозия с дръжка 4WEM10

Соленоидният клапан, устойчив на експлозия с аварийна дръжка 4WEM10, е индустриален клапан, специално проектиран за запалима и експлозивна среда. Общото напрежение на соленоидния клапан 4WEM10 е 24VDC или 220VAC, а намотката, устойчива на експлозия, трябва да съответства на захранването на място. Когато автоматичното управление се провали, аварийната дръжка може бързо да отреже или отвори клапана, за да предотврати изтичане или експлозия.

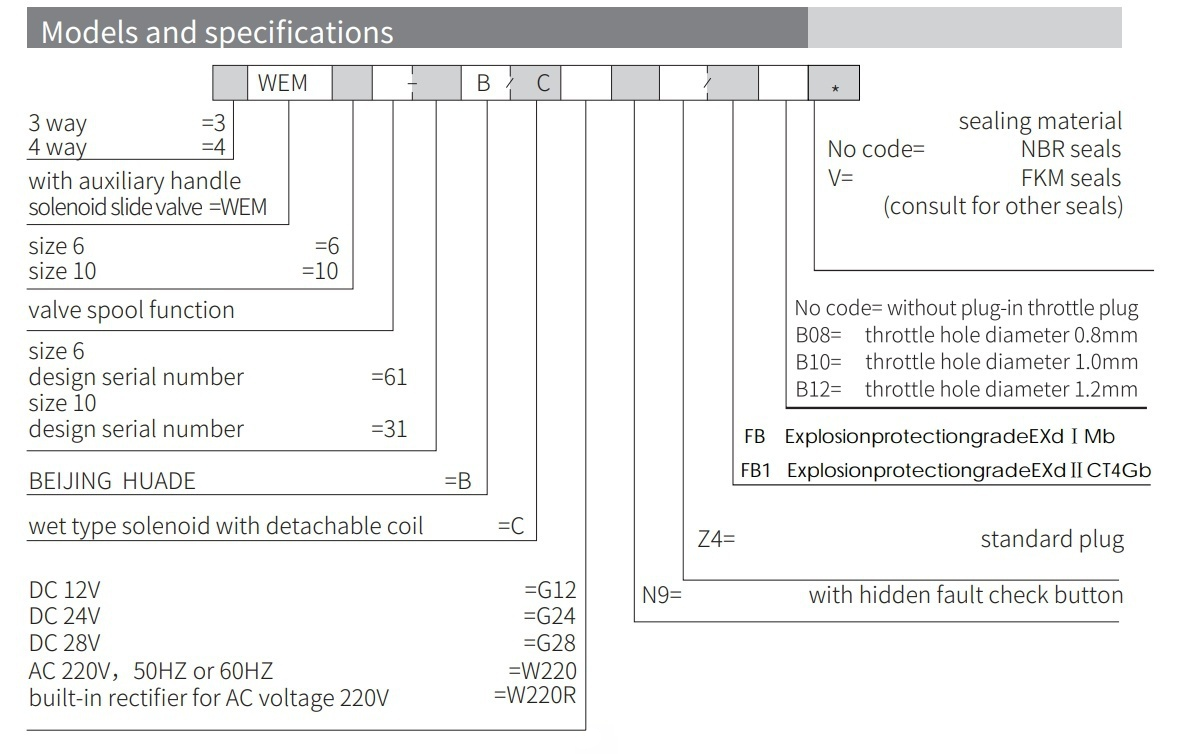

Параметър на продукта на соленоидния клапан, устойчив на експлозия с дръжка 4WEM10

Характеристика на продукта и прилагане на соленоиден клапан, устойчив на експлозия с дръжка 4WEM10

Характеристики:

▶ Размер 6 до 10

▶ Максимално работно налягане 350 бара

▶ Максимален работен дебит 120 L/min

▶ Отварянето, затварянето и посоката на потока, контролирани от соленоида и ръчното

▶ Соленоид с мокър пин с разглобяема бобина

▶ Соленоидът може да се върти на 90 °

▶ Монтиране на подплата

Приложение:

Соленоидният насочен клапан с аварийна дръжка 4WEM10 се използва широко в тръбопроводни системи от рафинерии и химически централи, станции за разпределение на газ, вносни и износни тръбопроводи на резервоари за съхранение на втечнен природен газ, системи за извличане на газ на въглища и подземни тръбопроводи за вентилация.

Секция и символ на соленоиден клапан, устойчив на експлозия с дръжка 4WEM10

Посоченият клапан тип WEMM е насочен клапан на макарата, работещ от соленоид и работна дръжка. Той контролира посоката на отваряне, затваряне и поток на потока на течността.

Соленоидният клапан, устойчив на експлозия с дръжка 4WEM10, се състои главно от корпус на клапана (1), един или два соленоида (2), клапана (3), пружина за нулиране (4) и устройство за ръчно управление.

Соленоидна операция:

Когато няма мощност, шпулата на клапана (3) е в неутрална или оригинална позиция под действието на връщащата пружина. Когато силата на соленоида (2) действа върху макарата на клапана (3), тя се изтласква от положението на останалата част до положението на терминала. По този начин маслото под налягане се провежда от P до A и B до T, или от P до B и от A до T. След като соленоидът (2) се изключи, връщащата пружина (4) връща шпула на клапана (3) в първоначалното си положение.

Спомагателна операция на дръжката:

Когато соленоидът не се захранва, макарата на клапана (3) може да се премести чрез работа на спомагателната дръжка. Завъртете спомагателната дръжка (5) надясно, така че операционната сила да преминава през въртящия се вал (6). Ядрото на клапана на топката (7) и водещият ръкав (8) действат върху шпула на клапана (3), което го кара да се движи вляво. Когато спомагателната дръжка (5). Когато се връща в нулева позиция, шпула на клапана (3) се връща в първоначалната позиция под действието на пружината на връщане (9).

Структура Соленоиден клапан, устойчив на експлозия с дръжка 4WEM10

Символи на Соленоиден клапан, устойчив на експлозия с дръжка 4WEM10
