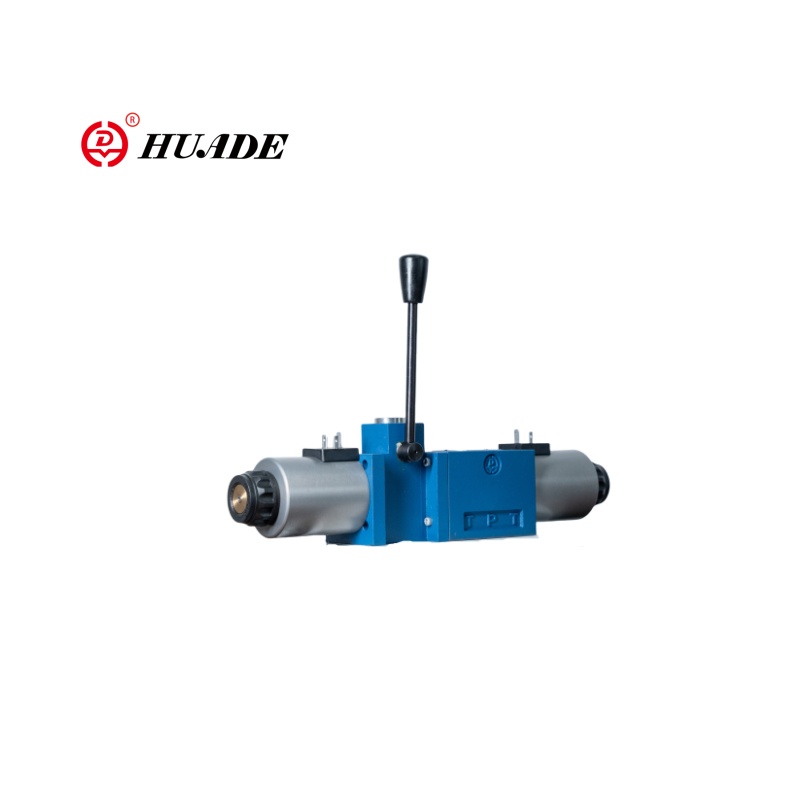

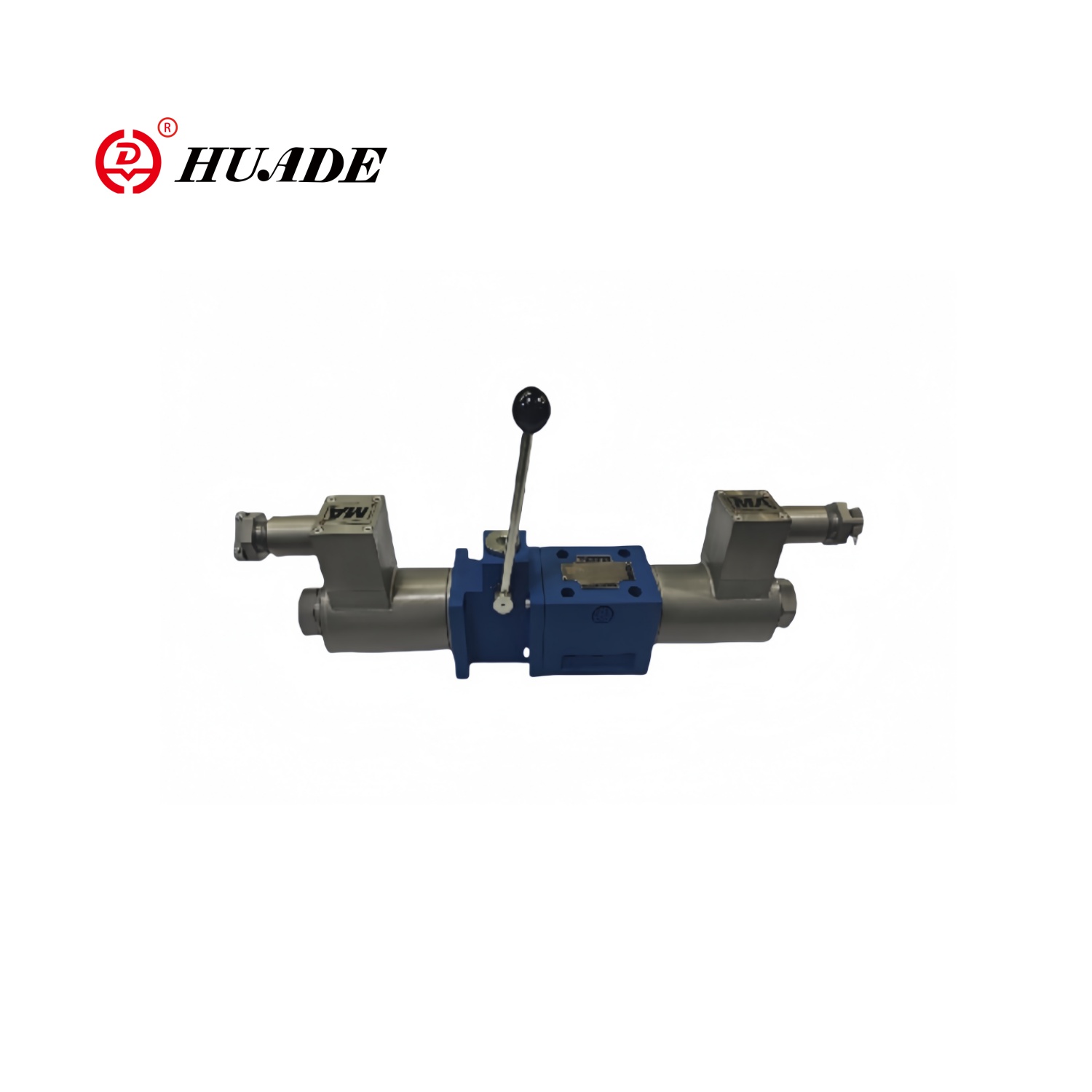

Соленоиден клапан, устойчив на експлозия с дръжка 4WEM6

Соленоидният клапан, устойчив на експлозия с дръжка 4WEM6, е двойно функциониращ контролен клапан както с соленоидно управление, така и с ръчна аварийна работа. Соленоидният клапан на експлозия 4WEM6 се използва широко в индустриални хидравлични и пневматични системи, които изискват надежден контрол на посоката и аварийно обработка на неизправности.

Соленоидният клапан на експлозия 4WEM6 с дръжка приема корпус от неръждаема стомана или меден сплав, който е устойчив на корозия и устойчив на високо налягане. Когато се използва, в случай на повреда на захранването, повреда на бобината или автоматична повреда на системата, клапанът може да бъде директно механично управляван от дръжката, за да се гарантира безопасността на системата.

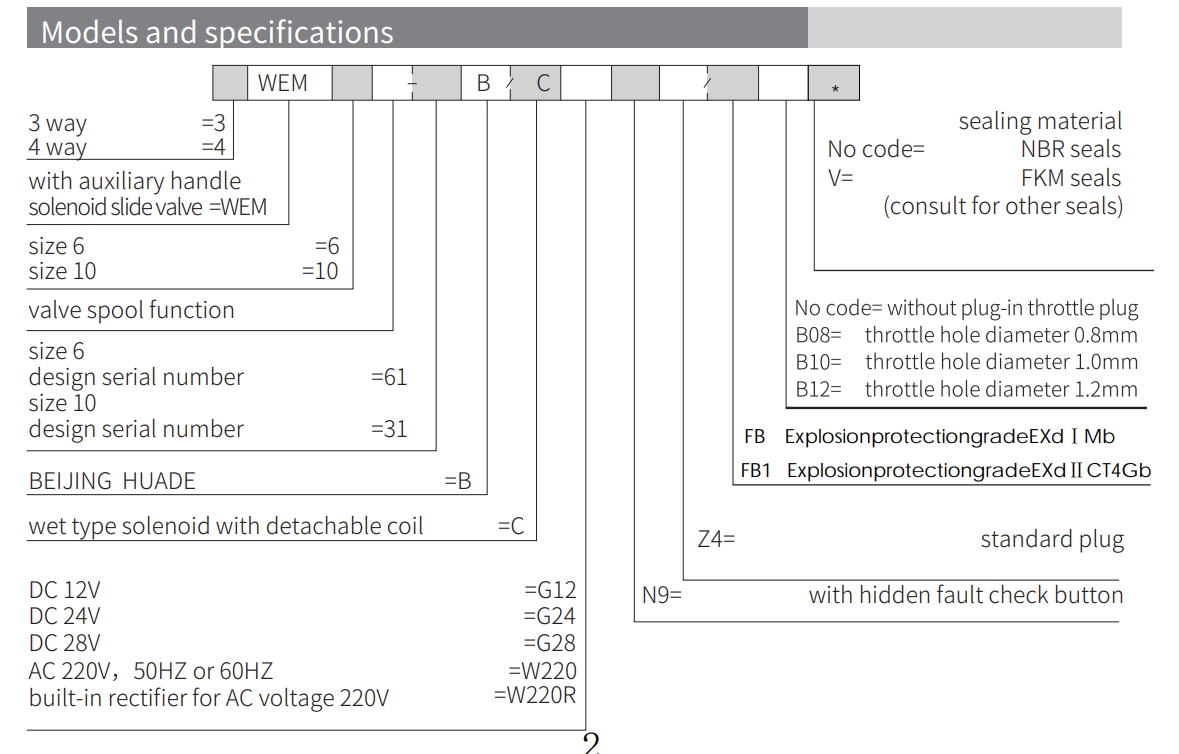

Параметър на продукта на соленоидния клапан, устойчив на експлозия с дръжка 4WEM6

Характеристика на продукта и прилагане на соленоиден клапан, устойчив на експлозия с дръжка 4WEM6

Характеристики:

▶ Отварянето, затварянето и посоката на потока, контролирани от соленоида и ръчното

▶ Соленоид с мокър пин с разглобяема бобина

▶ Соленоидът може да се върти на 90 °

▶ Монтиране на подплата

Приложение:

4WEM6 соленоиден клапан с устойчивост на експлозия с дръжка се използва широко в нефтохимичен, природен газ и горивен газ, фармацевтична и покривка, минни и прахови среда, военна и аерокосмическа промишленост.

Секция и символ на соленоиден клапан, устойчив на експлозия с дръжка 4WEM6

Посоченият клапан тип WEMM е насочен клапан на макарата, работещ от соленоид и работна дръжка. Той контролира посоката на отваряне, затваряне и поток на потока на течността.

Той се състои главно от корпус на клапана (1), един или два соленоида (2), шпула на клапана (3), пружина за нулиране (4) и устройство за ръчно управление.

Соленоидна операция:

Когато няма мощност, шпулата на клапана (3) е в неутрална или оригинална позиция под действието на връщащата пружина. Когато силата на соленоида (2) действа върху макарата на клапана (3), тя се изтласква от положението на останалата част до положението на терминала. По този начин маслото под налягане се провежда от P до A и B до T, или от P до B и от A до T. След като соленоидът (2) се изключи, връщащата пружина (4) връща шпула на клапана (3) в първоначалното си положение.

Спомагателна операция на дръжката:

Когато соленоидът не се захранва, макарата на клапана (3) може да се премести чрез работа на спомагателната дръжка. Завъртете спомагателната дръжка (5) надясно, така че операционната сила да преминава през въртящия се вал (6). Ядрото на клапана на топката (7) и водещият ръкав (8) действат върху шпула на клапана (3), което го кара да се движи вляво. Когато спомагателната дръжка (5). Когато се връща в нулева позиция, шпула на клапана (3) се връща в първоначалната позиция под действието на пружината на връщане (9).

Структура Соленоиден клапан с устойчив експлозия с дръжка 4WEM6

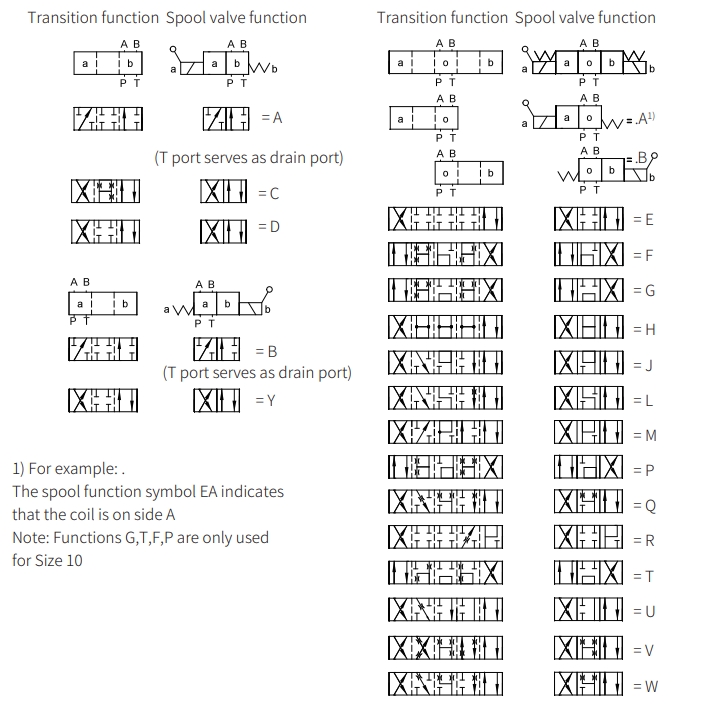

Символи на Соленоиден клапан с устойчив експлозия с дръжка 4WEM6
