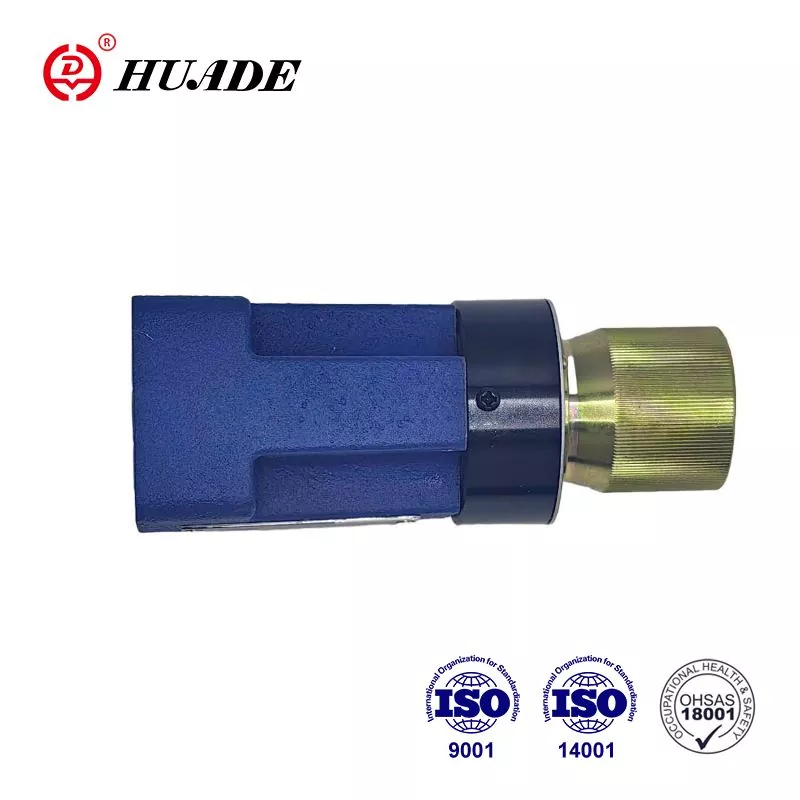

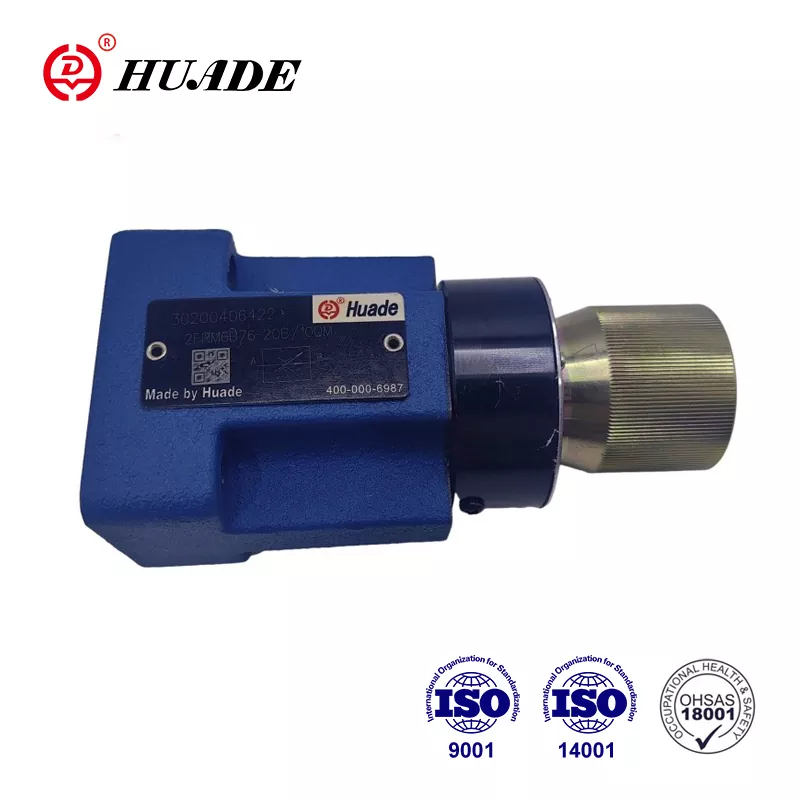

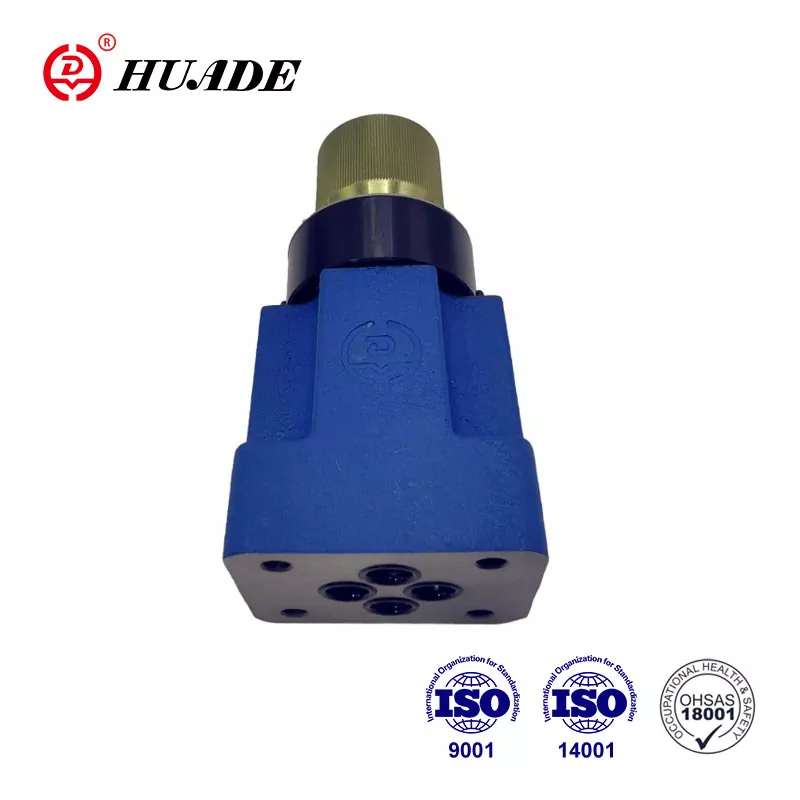

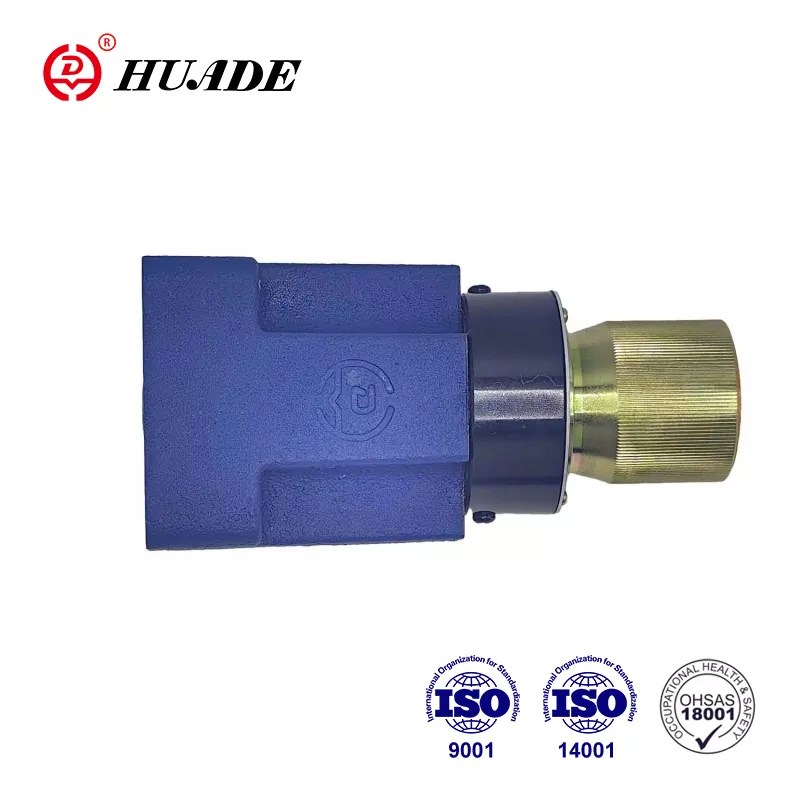

Вентилът за регулиране на потока тип 2 FRM е двупосочен вентил за регулиране на потока. Фабриката се фокусира върху практичността на продуктите, като същевременно стриктно контролира качеството на продуктите. Тя има за цел да доставя висококачествени хидравлични вентили за потока, които клиентите могат да си позволят. Клапаните за поток Huade® 2FRM 6 са с по-напреднала технология поради въвеждането на авангардна технология. Опаковката на продукта може да бъде персонализирана, като опаковка от дървена кутия, пластмасова опаковка и стандартна картонена опаковка.
|
Течност под налягане |
Минерално масло (за NBR уплътнение) или фосфатен естер (за FPM уплътнение) |
|||||
|
Диапазон на температурата на флуида под налягане (℃) |
-30 до +80 |
|||||
|
Диапазон на вискозитет (mm²/s) |
10 до 800 |
|||||
|
Дебит qv макс. (л/мин) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Дебит qv min to10MPa (L/min) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Дебит qv min до 31,5MPa (L/min) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Разлика в налягането ∆p за свободен обратен поток B → A (MPa) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Минимална разлика в налягането (MPa) |
0,6 до 1,2 |
|||||
|
Стабилност на налягането до ∆p = 31,5 MPa (%) |
Главен 2 (Qmax) |
|||||
|
Максимално работно налягане в порт A (MPa) |
до 31.5 |
|||||
|
Замърсяване (μm) |
25 (Q<5L/min) 10 (Q<0,5L/min) |
|||||
|
Тегло (кг) |
приблизително 1,3 |
|||||
Характеристики:
▶ Външно затваряне на компенсатора на налягането, опция
▶ Възвратен клапан, опция
▶ Въртящ се бутон със скала
▶ Заключващ се.по избор
1) Когато се използва заедно с токоизправителна плоча до 21 MPa
Приложение:
Вентилът за регулиране на потока 2FRM 6 се използва за поддържане на постоянен поток, независимо от налягането и температурата.
Общи:
Двупосочен вентил за регулиране на потока 2FRM 6 основно се състои от корпус (1), въртящо се копче (2), отверстие (3), компенсатор на налягането (4) и опционален възвратен клапан.
Вентил за регулиране на потока тип 2FRM 6 B.._20B/M
(без външно затваряне, без възвратен клапан)
Потокът от порт A към B е дроселиран в положение на дросела (5). Напречното сечение на дросела се променя чрез завъртане на въртящото се копче (2). За да се поддържа дебитът постоянен, независимо от налягането,
компенсаторът на налягането (4) е монтиран в порт B след позицията на дросела (5). Притискащата пружина (6) притиска отвора (3) и компенсатора на налягането (4) навън срещу съответните им ограничители и по този начин поддържа компенсатора на налягането (4) в отворено положение, когато няма поток през клапана. Когато течността тече през клапана, налягането, действащо в порт А, прилага сила към компенсатора на налягането (4) през отвор (7). Компенсаторът на налягането (4) се премества в компенсираща позиция, докато силите се балансират. Ако налягането в порт А се повиши, компенсаторът на налягането (4) се движи в посока на затваряне, докато отново се постигне баланс на силите. Благодарение на това непрекъснато компенсиращо действие на компенсатора на налягането се получава постоянен поток. За да се контролира потокът през вентила в двете посоки, токоизправителна сандвич плоча тип Z4S 6 може да бъде монтирана под този контролен клапан на потока.
Структура на вентил за регулиране на потока 2FRM 6-20B/...M...
Тип 2FRM 6A..-20B/..R
Функцията на този вентил е основно същата като тази на клапан тип 2FRM 6 B..-20B/..M
Въпреки това, този тип вентил за регулиране на дебита е снабден с външен порт, позволяващ компенсаторът на налягането (4) да бъде свързан към порт P(11). Външното налягане, действащо в отвор P(11) през отвор (10), държи компенсатора на налягането (4) затворен срещу силата на натискната пружина (6). Когато свързаният насочващ вентил (9) се задейства, за да позволи поток от P към B, се постига управление на затворен контур, както при тип 2 FRM 6 B. По този начин се избягва скок при стартиране.
Тази версия с външно затваряне на компенсатора може да се използва само за контрол на брояча.
Свободният обратен поток от порт B към A е през възвратен клапан (8).
Структура на вентил за регулиране на дебита 2FRM 6A..-20B/..R
Примери за приложение
Символ на 2-пътен вентил за регулиране на потока 2FRM 6
