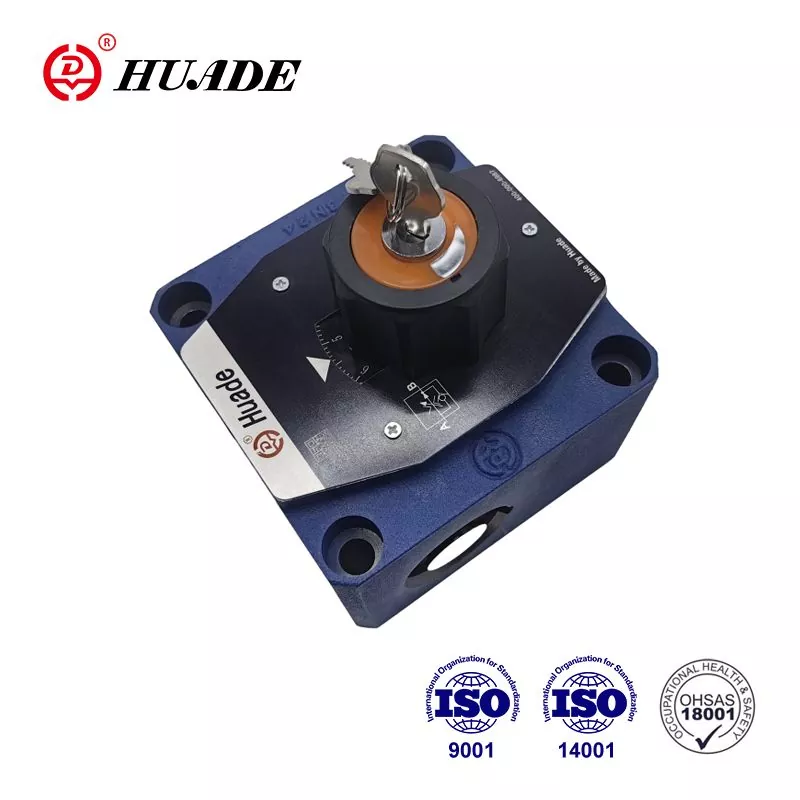

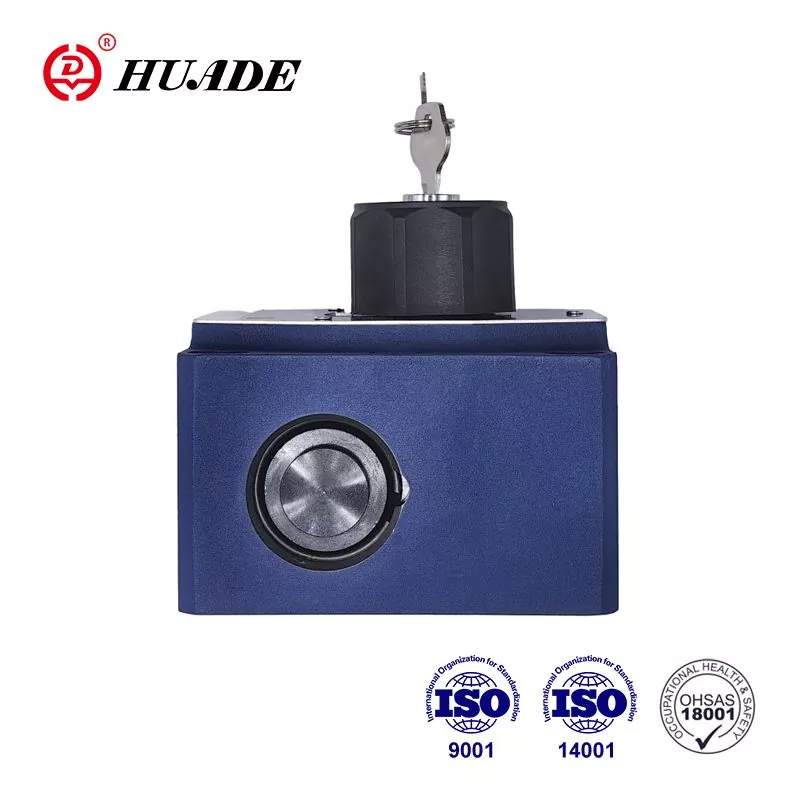

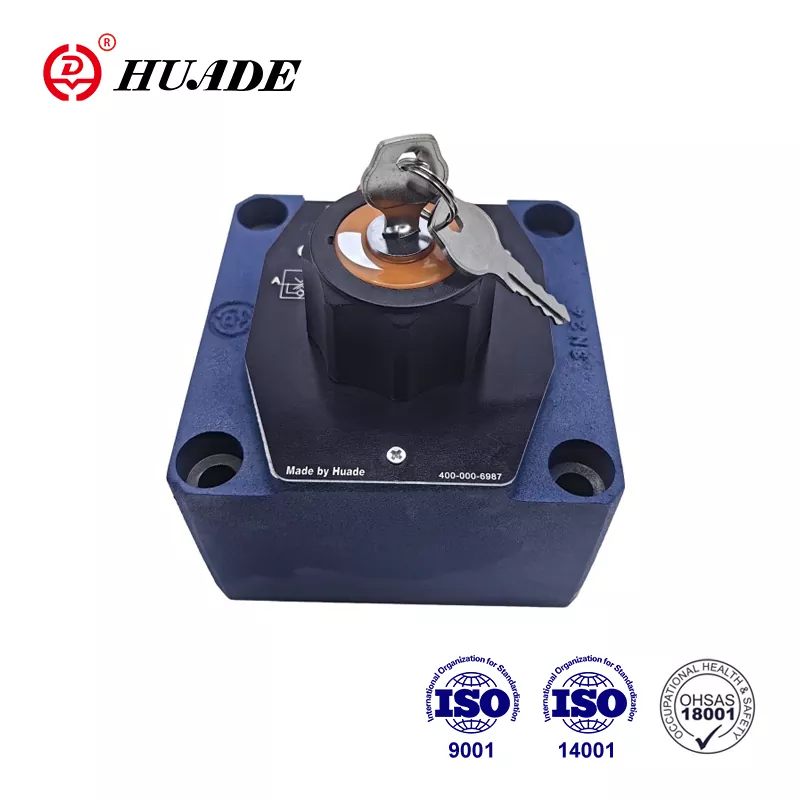

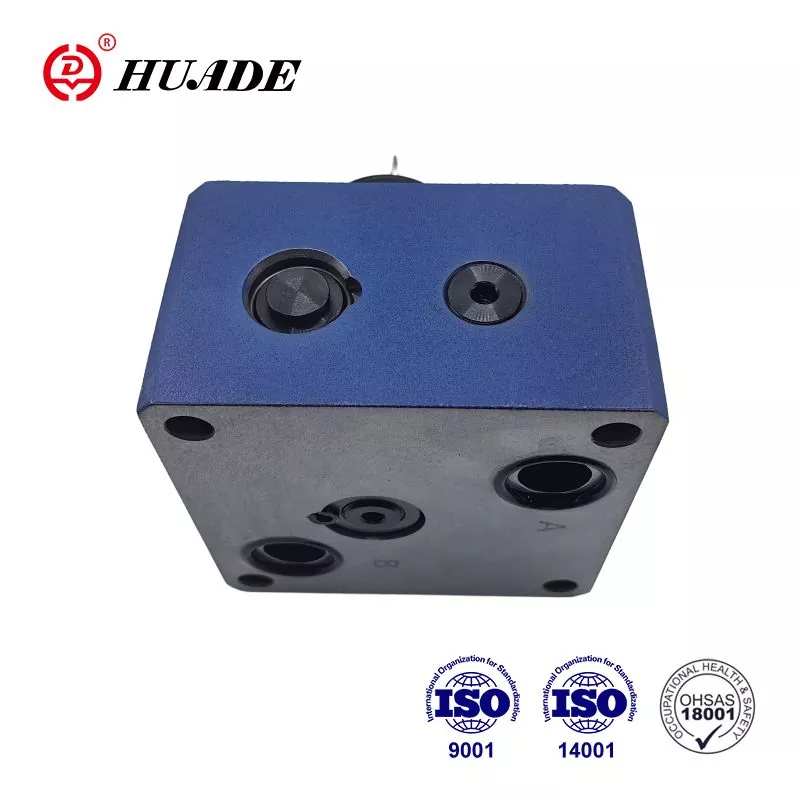

Клапан за контрол на потока 2frm 16

• Характеристики на продукта: Намаляване на скока за стартиране
• Спецификации: 2FRM 16 серия,
• Приложения: Поддържайте константа на потока

Изпратете запитване Изтегляне на PDF

Описание на продукта

Контролните клапани на потока са двупосочни клапани за контрол на потока. Чрез въвеждането на технологията Huade® хидравличните клапани могат да съвпадат с Rexroth в производителността. Този 2FRM 16 поточен клапан е добра, достъпна алтернатива на Rexroth. Huade Hydraulic обръща повече внимание на ефективността и практичността на разходите, така че неговият хидравличен клапан да има сравнително ниска цена. Това е стара марка в Китай.

Параметър на продукта на клапана за контрол на потока 2frm 16

Общи
Хидравлична течност	Минерално масло (за уплътнение на NBR) или фосфатен естер (за уплътнение на FPM)
Температурен диапазон (℃)	-30 до+80
Диапазон на вискозитет (mm ²/s)	10 до 800

Сандвич с токоизправител
Flow.max (l/min)	10	16
	до 50	до 160
Работно налягане (MPA)	до 31.5
Налягане на напукване (MPA)	0.15
Тегло (кг)	3.2	9.3

Поток. Q max (l/min)		размер 10				размер 16
		10	16	25	50	60	100	160
∆P със свободен връщащ поток B → A, Q-зависим (MPA)		0.2	0.25	0.35	0.6	0.28	0.43	0.73
Контрол на потока	Температурна стабилна	± 2% (q max)
	Устойчив на налягане (до ∆p = 31.5mpa)	± 2% (q max)				± 5%(q max)
Работно налягане, Max.- Порт A (MPA)		до 31.5
Диапазон на минимална разлика в налягането (MPA)		0,3 до 0,7				0,5 ~ 1,2
Степен на замърсяване (μm)		25 (q <5L/min)				10 (q <0,5L/min)
Тегло (кг)		5.6				11.3

Функция на продукта и прилагане на клапан за контрол на потока 2FRM 16

Характеристики:

▶ Модел на пренасяне към DIN 24 340, от A, ISO 4401 и Cetop - RP 121H

▶ Ограничител на удара на компенсатор на налягане, незадължителен

▶ Механична работа

▶ Намаляване на скока за стартиране

▶ Контрол на потока и в двете посоки с помощта на сандвич с изправител

Приложение:

Основната функция на клапаните за контрол на потока 2FRM 16 е да се поддържа постоянна постоянна дебита независимо от налягането и температурата.

Секция и символ на клапан за контрол на потока 2frm 16

Клапанните 2FRM 16 основно се състоят от корпуса (1), втулка на отвора (3), компенсатор на налягане (4) с незадължителен ограничител на хода, проверка на клапана (5), регулиращ елемент (2).

Потокът от канал А към Канал В е дросел на отвора (6). За да се поддържа потока през константата на отвора, компенсатор на налягане е свързан нагоре по течението на отвора (6). Потокът се поддържа до голяма степен независим от температурата поради дизайна на отвора. Безплатният поток на връщане от канал Б към канал А се насочва чрез контролния клапан (5). Потокът се контролира само от А до Б. За да се контролират потоците и в двете посоки, токоизправителният сандвич плоча тип Z4s може да бъде инсталиран под клапана за контрол на потока.

Структура на клапана за контрол на потока 2frm 16

Символ на клапана за контрол на потока 2frm 16
