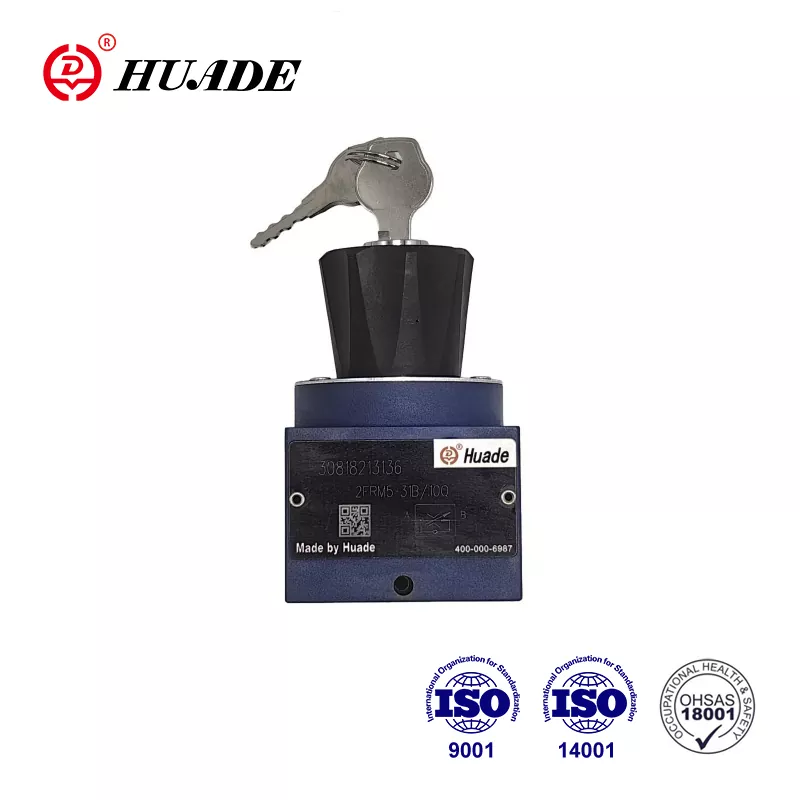

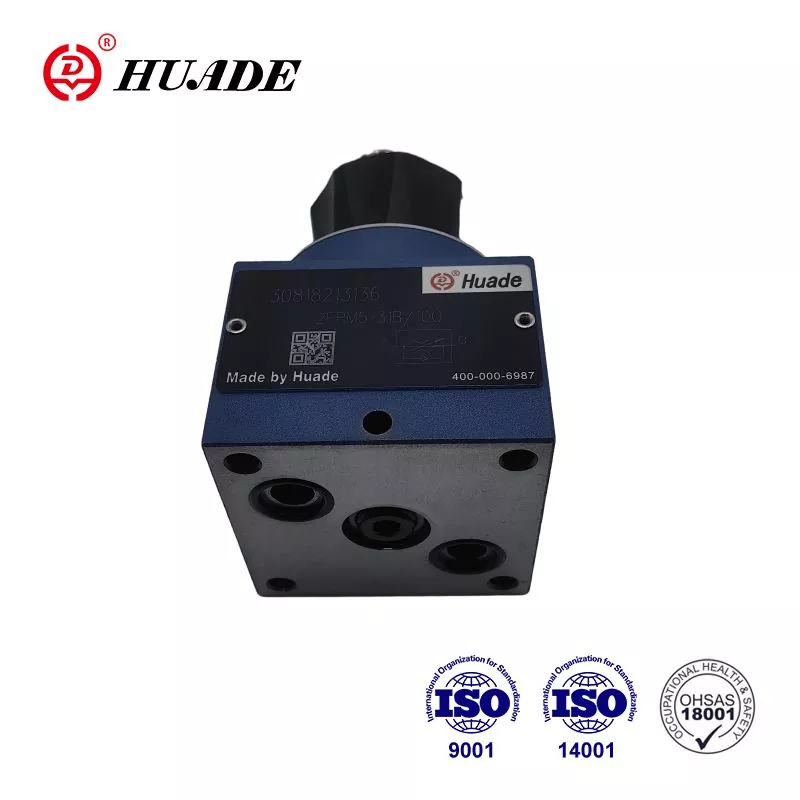

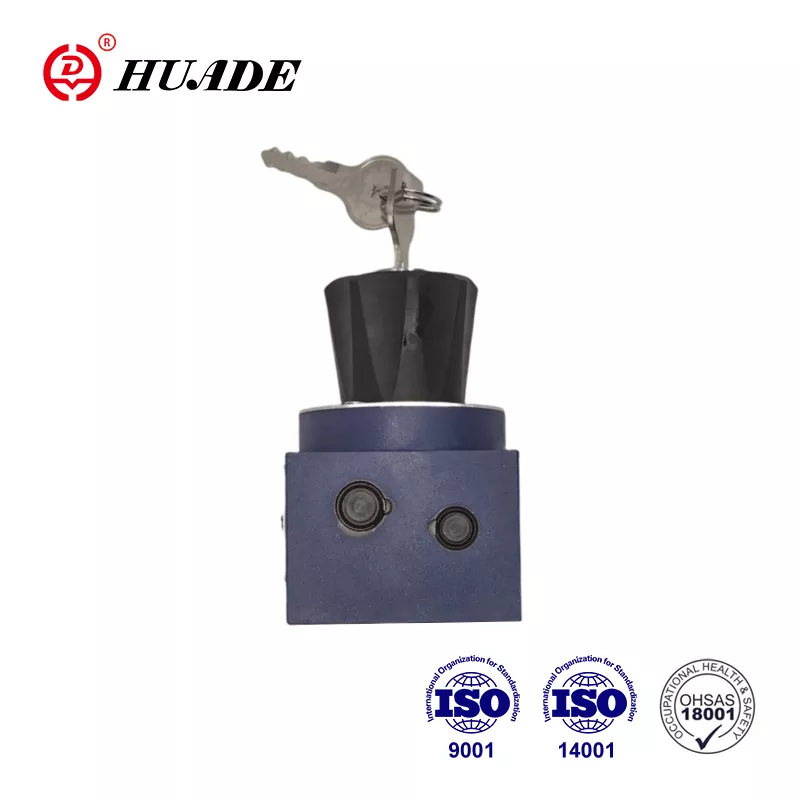

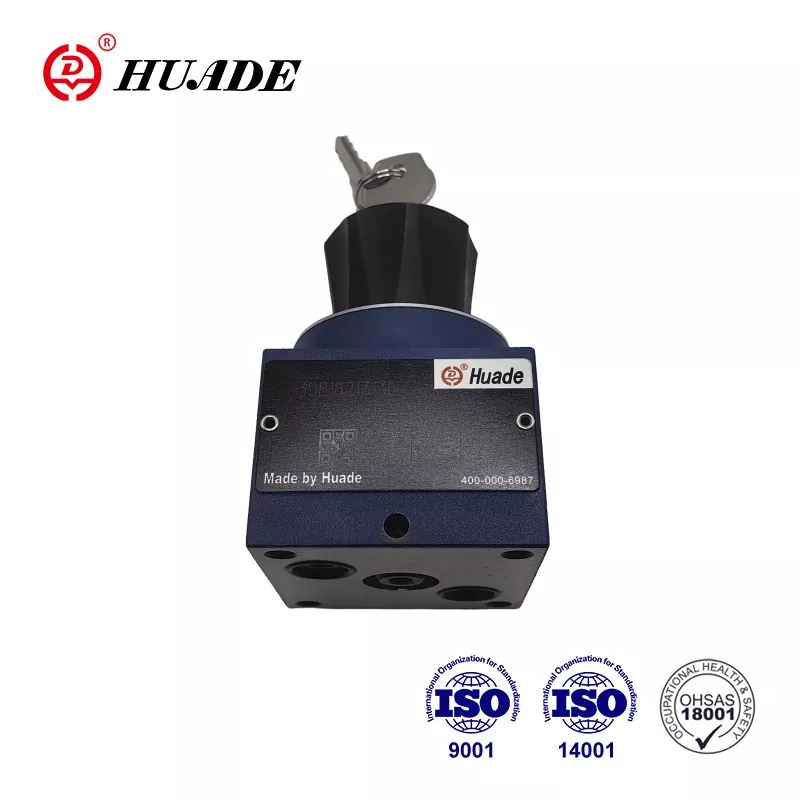

Клапан за контрол на потока 2frm 5

• Характеристики на продукта: Намаляване на стартиращия скок
• Спецификации: 2FRM 5 серия,
• Приложения: дроселиране

Описание на продукта

Поточният клапан 2FRM е двупосочен клапан за контрол на потока. Използва се за дроселиране. Huade® наистина е надеждна марка в Китай. Чрез две дългосрочно сътрудничество с Rexroth, контролните клапани на потока Huade® са съвместими със същата серия, предлагана от Rexroth. Независимо дали в качеството на продукта, технологичните иновации, обслужването на клиентите или репутацията на марката, Huade Hydraulic се представи добре и спечели широка репутация от пазара и потребителите.

Параметър на продукта на клапана за контрол на потока 2FRM 5

Общи
Хидравлична течност	Минерално масло (за уплътнение на NBR) или фосфатен естер (за уплътнение на FPM)
Температурен диапазон (℃)	-30 до+80
Диапазон на вискозитет (mm ²/s)	10 до 800

Сандвич с токоизправител
Flow.max (l/min)	15
Работно налягане (MPA)	до 21
Налягане на напукване (MPA)	0.1
Тегло (кг)	0.6

2-посочен клапан за контрол на потока
Поток. qv max (l/min)		0.2	0.6	1.2	3.0	6.0	10.0	15.0
∆p със свободен връщащ поток B → A, QV -зависим (MPA)		0.05	0.05	0.06	0.09	0.18	0.36	0.67
Контрол на потока	Температурна стабилна	± 5%	± 3%	± 2%
	Устойчив на налягане (до ∆p = 21.0mpa)	± 2%					4%
Работно налягане, Max.- Порт A (MPA)		до 21
Диапазон на минимална разлика в налягането (MPA)		0,3 до 0,5					0,6 ~ 0,8
Степен на замърсяване (μm)		25 (q <5L/min)			10 (q <0,5L/min)
Тегло (кг)		1.6

Функция на продукта и прилагане на клапан за контрол на потока 2FRM 5

Характеристики:

▶ Модел на пренасяне към DIN 24 340, от A, ISO 4401 и цетоп - RP 121H

▶ Ограничител на удара на компенсатор на налягане, незадължителен

▶ Намаляване на стартиращия скок

▶ Контрол на потока и в двете посоки с помощта на сандвич с изправител

▶ Заключващо се ротационно копче

Приложение:

Контролен клапан на потока, тип 2FRM е двупосочен клапан за контрол на потока, който се използва за дроселиране и не се влияе от налягането и температурата.

Секция и символ на клапан за контрол на потока 2FRM 5

Двустранният клапан за контрол на потока 2FRM се състои главно от корпус (1), елемент на настройка (2), отвор (3), компенсатор на налягане (4) по желание с ограничител на хода, както и проверка на клапана (5) и се използва за дроселиране на поток при ниско налягане и температурна зависимост.

Напречното сечение на дросела се определя от въртенето на кривата болт (7). За да поддържате постоянното дебит независим от налягането в точката на дроселиране (8) Компенсатор на налягане (4) е свързан. Умената независимост е резултат от това, че точката на дроселинг е конструирана като отвор.

Възвръщаемостта на свободния поток от B към A е чрез контролния клапан (5).

За да се достигне контролиран през потока на клапана във всяка посока, има възможност за инсталиране на токоизправител сандвич плоча тип Z4s под клапана за управление на потока.

Структура на клапана за контрол на потока 2FRM 5

Символ на клапана за контрол на потока 2frm 5
