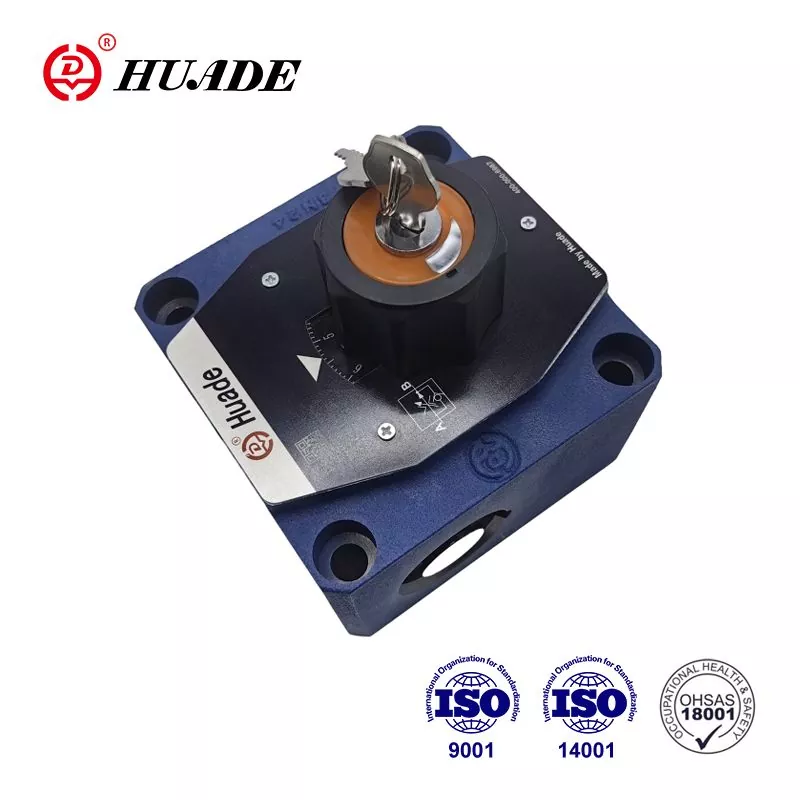

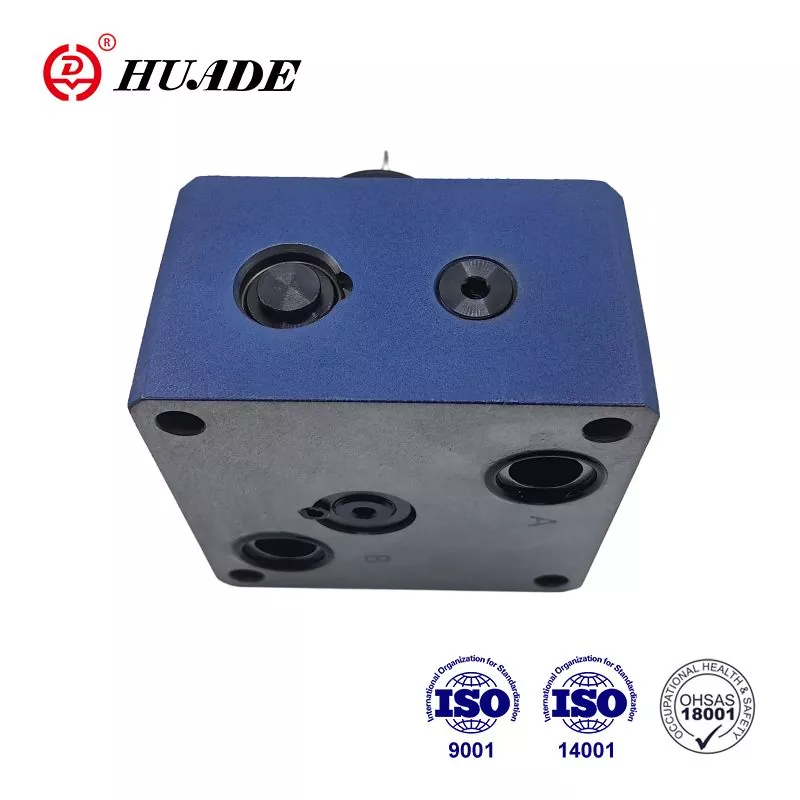

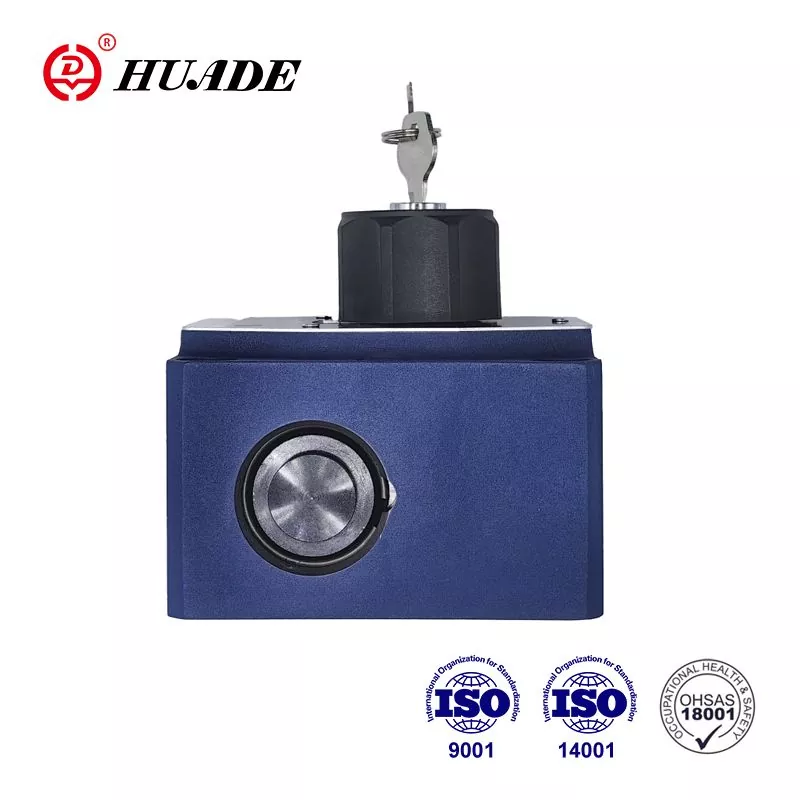

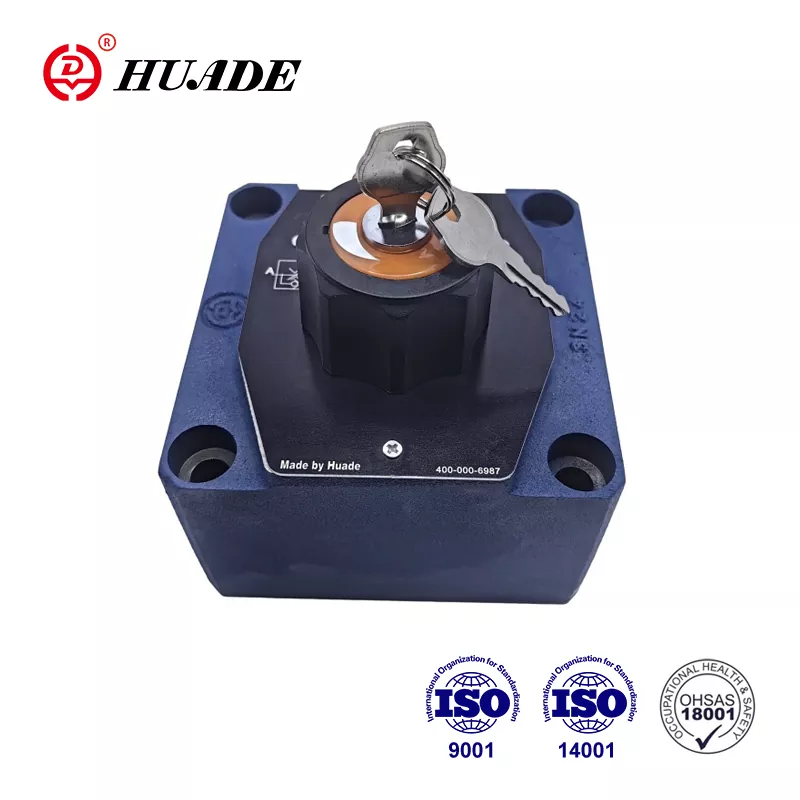

Клапан за контрол на потока 2FRM 10

Ние сме специализирани във всички видове хидравлични клапани за контрол на дебита на марката Huade 2FRM 10. Като оторизиран дистрибутор на Huade Hydraulic, Huafilter предоставя 100% оригинални хидравлични продукти Huade®. Проточните вентили Huade® печелят широко признание на пазара и доверие на потребителите поради високото си качество и сравнително ниска цена. Ние гарантираме качеството на 2FRM 10 за една година. Ако продуктите имат проблеми с качеството, парите ще бъдат върнати безусловно.

Изпратете запитване Изтегляне на PDF

Описание на продукта

Вентилите за регулиране на потока са двупосочни вентили за регулиране на потока. Благодарение на сътрудничеството с Rexroth на два пъти от 1979 г., Huade включи авангардни технологии от Rexroth. Качеството на клапаните за регулиране на потока Huade® може да съответства на това на международните марки от първо ниво, а цената на продуктите е дори по-ниска. Серията от клапани за контрол на дебита може да се използва в хидравличната система на кормилната уредба. Huade Hydraulic притежава огромен брой клиенти в морската индустрия.

Продуктов параметър на клапан за контрол на потока 2FRM 10

генерал
Хидравлична течност	Минерално масло (за NBR уплътнение) или фосфатен естер (за FPM уплътнение)
Температурен диапазон (℃)	-30 до +80
Диапазон на вискозитет (mm²/s)	10 до 800

Токоизправителна сандвич плоча
Дебит.макс. (л/мин)	10	16
	до 50	до 160
Работно налягане (MPa)	до 31.5
Налягане на напукване (MPa)	0.15
Тегло (кг)	3.2	9.3

Поток. Q max (л/мин)		размер 10				размер 16
		10	16	25	50	60	100	160
∆p със свободен обратен поток B → A, Q-зависим (MPa)		0.2	0.25	0.35	0.6	0.28	0.43	0.73
Контрол на потока	температурно стабилен	±2% (Q макс.)
	стабилен на налягане (до ∆p=31.5MPa)	±2% (Q макс.)				±5% (Q макс.)
Работно налягане, макс.- порт А (MPa)		до 31.5
Диапазон на минимална разлика в налягането (MPa)		0,3 до 0,7				0,5~1,2
Степен на замърсяване (μ m)		25 (Q<5L/мин)				10 (Q < 0,5 л/мин)
Тегло (кг)		5.6				11.3

Характеристика на продукта и приложение на клапан за контрол на потока 2FRM 10

Характеристики:

▶ Модел на пренасяне към DIN 24 340, от A, ISO 4401 и CETOP - RP 121H

▶ Ограничител на хода на компенсатора на налягането, опция

▶ Механична работа

▶ Намаляване на скока при стартиране

▶ Контрол на потока в двете посоки с помощта на токоизправителна сандвич плоча

Приложение:

Вентилите за регулиране на потока 2FRM 10 се използват за поддържане на постоянен поток независимо от налягането и температурата.

Раздел и символ на клапан за регулиране на потока 2FRM 10

Вентилите 2FRM 10 основно се състоят от корпус (1), втулка с отвор (3), компенсатор на налягането (4) с опционален ограничител на хода, възвратен клапан (5), регулиращ елемент (2).

Потокът от канал A към канал B е дросел в отвора (6). За да се поддържа постоянен поток през отвора, преди отвора (6) е свързан компенсатор на налягането. Потокът се поддържа до голяма степен независим от температурата поради конструкцията на отвора. Свободният обратен поток от канал B към канал A се насочва през възвратния клапан (5). Потокът се контролира само от A към B. За да се контролират потоците в двете посоки, под потока може да се монтира токоизправителна сандвич плоча тип Z4S контролен клапан.

Структура на вентила за контрол на потока 2FRM 10

Символ на вентил за контрол на потока 2FRM 10
