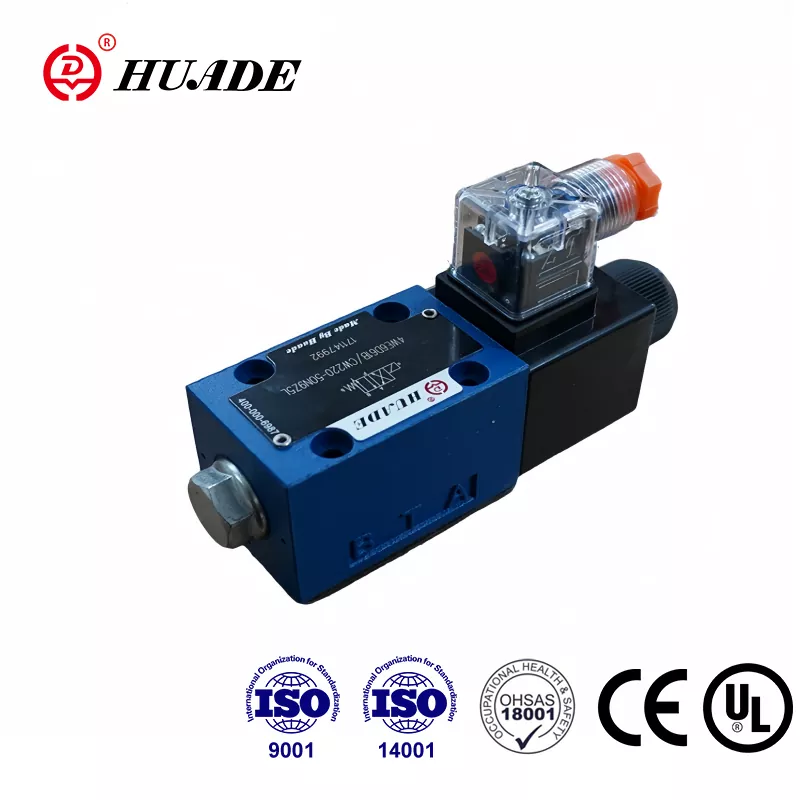

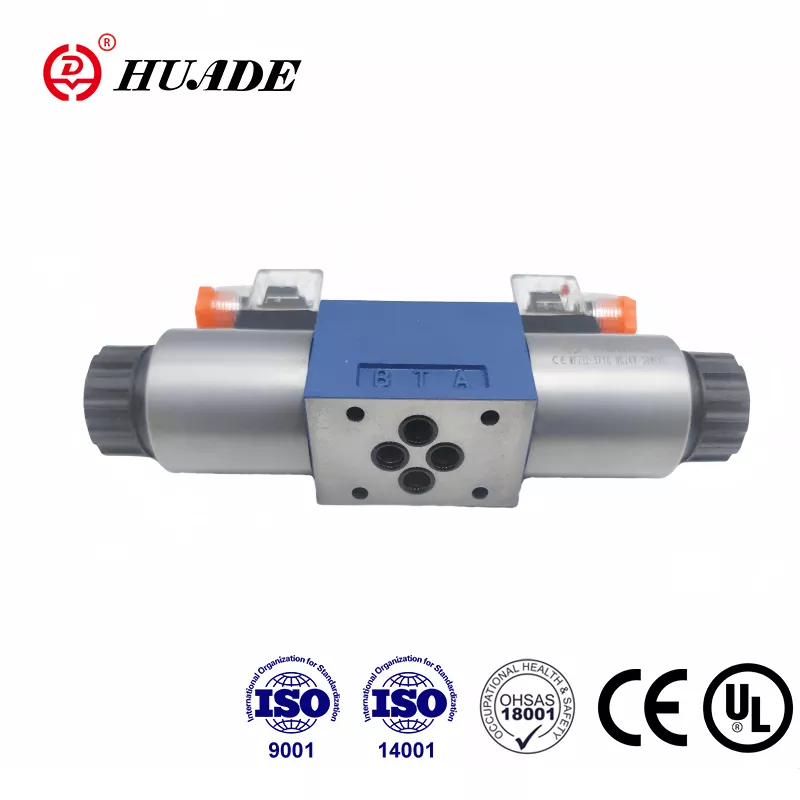

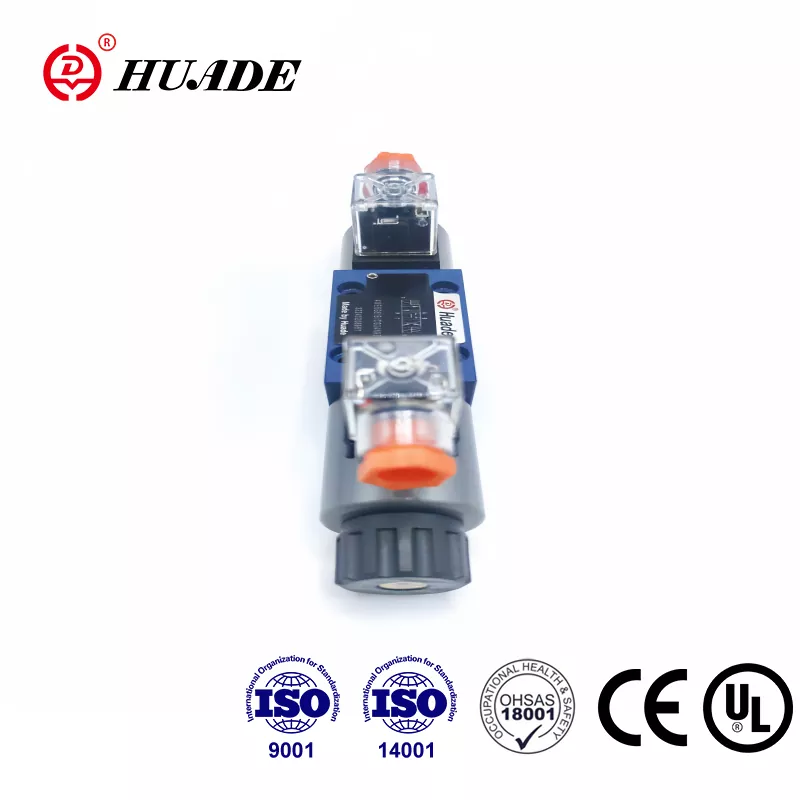

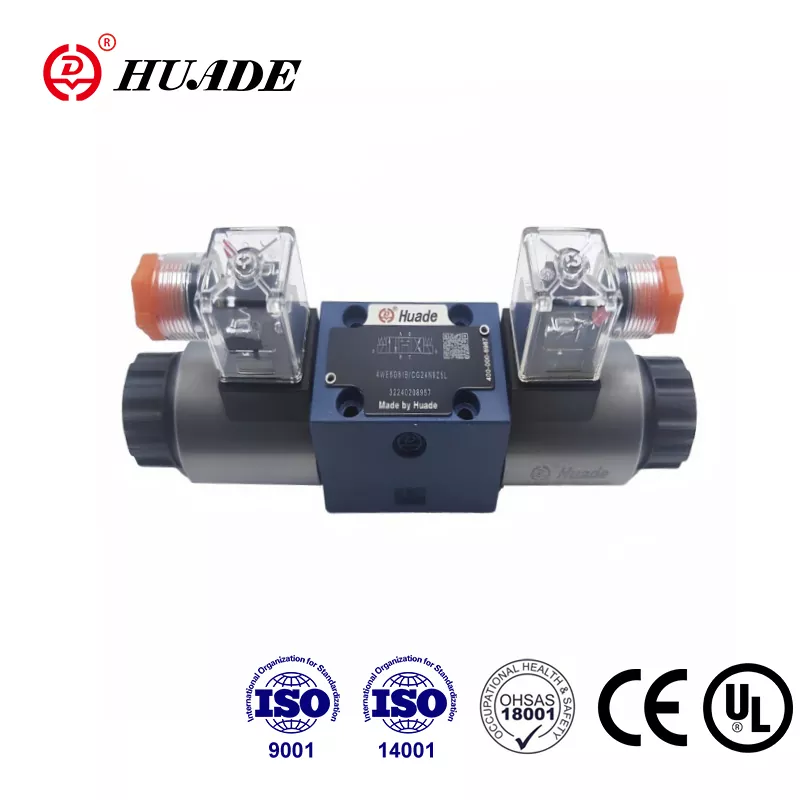

Създаден чрез стратегическо партньорство между китайското и германското правителство през 1979 г., Huade е изключителна марка в китайската хидравлична индустрия. Насочващият макарен вентил Huade® тип 4WE 6 E е достъпна алтернатива на същия модел, предлаган от Rexroth. Huade поставя голям акцент върху качеството, за да гарантира, че всеки насочващ клапан има превъзходна производителност. Серията електромагнитни насочващи клапани е преминала CE сертификация. Този тип насочващ клапан се продава добре. Вентилите ще бъдат опаковани в стандартни кашони с етикети против фалшифициране. Фабриката е преминала три основни системни сертификати за управление на качеството, управление на околната среда и управление на здравето и безопасността при работа. Хидравличните клапани Huade® се използват широко в инженерните и строителните машини, металургията, машинните инструменти, опазването на околната среда, корабостроенето, аерокосмическата промишленост, железопътния транспорт, петрола и нефтохимията, военната промишленост и други области.
|
Хидравлични |
|||
|
Максимално работно налягане Портове A,B,P (㎫) |
до 35.0 |
||
|
Порт T (㎫) |
21(-);16(～) |
||
|
със символи A и B, порт T трябва да се използва като дренажен порт |
|||
|
Макс. дебит (л/мин) |
80(-);60(～) |
||
|
Течност под налягане |
Минерални масла или фосфатен естер |
||
|
Диапазон на вискозитет (mm2/s) |
2,8~500 |
||
|
Диапазон на температурата на флуида под налягане （℃） |
-30～+80 |
||
|
Степен на замърсяване |
Максимално допустима степен на замърсяване на хидравличната течност според NAS 1638 клас9. |
||
|
Електрически |
|||
|
Тип напрежение |
DC |
AC 50/60Hz |
|
|
Налични напрежения (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Консумирана мощност (W) |
30 |
||
|
Задържаща мощност (VA) |
- |
50 |
|
|
Мощност при включване (VA) |
- |
220 |
|
|
Задължение |
непрекъснато |
||
|
Време за превключване към IS0 6403 |
ВКЛ. (ms) |
25 до 45 |
10 до 20 |
|
ИЗКЛ. (ms) |
10 до 25 |
15 до 40 |
|
|
Защита по DIN |
IP 65 |
||
|
Честота на превключване (цикли/ч) |
до 15000 |
до 7200 |
|
|
При електрически връзки защитният проводник (PE) |
|||
Характеристики:
▶ Високоефективна версия с насочващ макарен клапан с директно електромагнитно задействане
▶ Соленоиди с мокър щифт DC или AC с подвижна намотка
▶ Соленоидната бобина може да се върти на 90°
▶ Не е необходимо да отваряте херметична камера при смяна на намотката
▶ Електрически връзки като индивидуални или централни връзки
▶ Ръчно управление, по избор
▶ Модел на пренасяне към Din 24 340 форма A, ISO 4401 и CETOP - RP 121H
Приложение:
4WE 6 E е електромагнитен управляван насочен макарен вентил. Той контролира пускането, спирането и посоката на течност.
По същество управляващите клапани се състоят от корпус (1), един или два соленоида (2), управляваща макара (3) и една или две възвратни пружини (4). В изключено състояние контролната макара (3) се задържа в неутрално или първоначално положение с помощта на възвратни пружини (4) (с изключение на импулсни макари). Контролната макара (3) се задейства чрез мокри щифтови соленоиди (2) . Силата на соленоидите (2) действа чрез буталото (5) върху контролната макара (3) и я избутва от нейното неутрално положение до необходимата крайна позиция. Това дава свободен поток от P към A и B към T или P към Б и А към Т.
Когато соленоидът (2) е изключен, управляващата макара (3) се връща в неутрално положение посредством възвратните пружини (4).
Опционално ръчно управление (6), позволява движение на контролната макара (3) без захранване на соленоида.
Структурна схема на серия WE 6 61B
