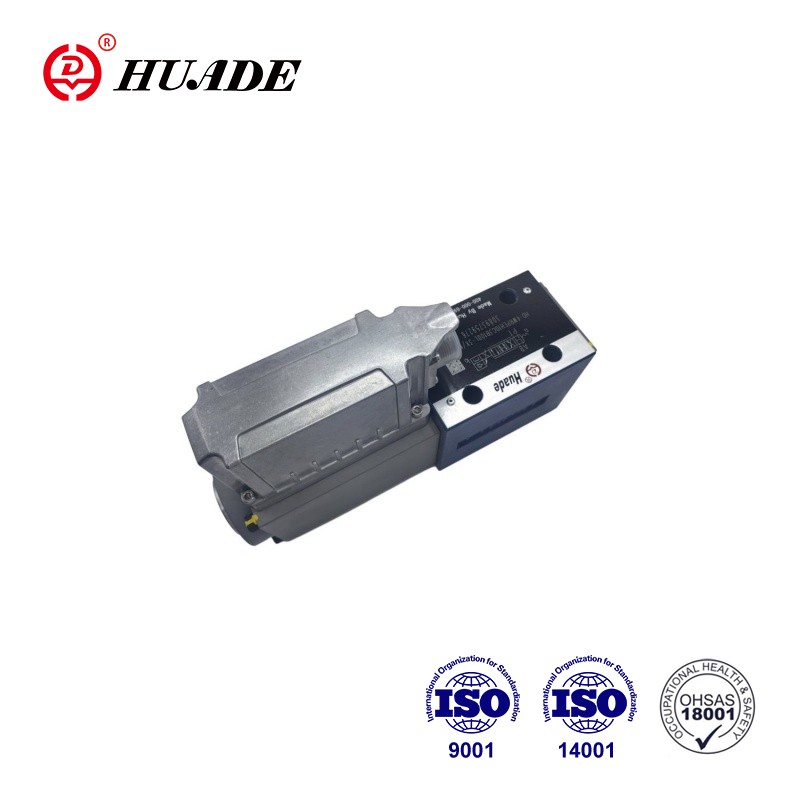

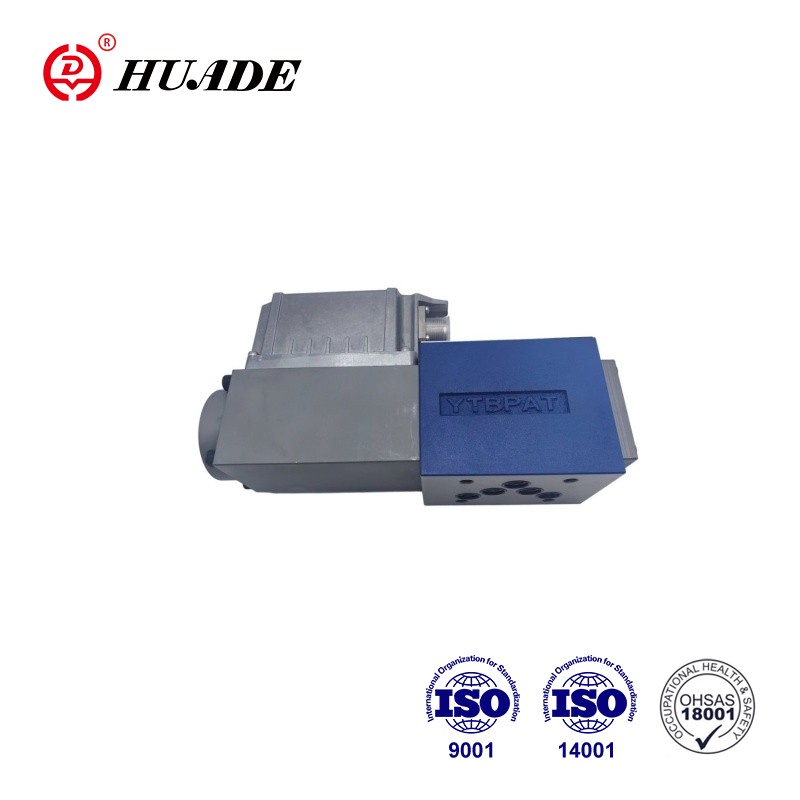

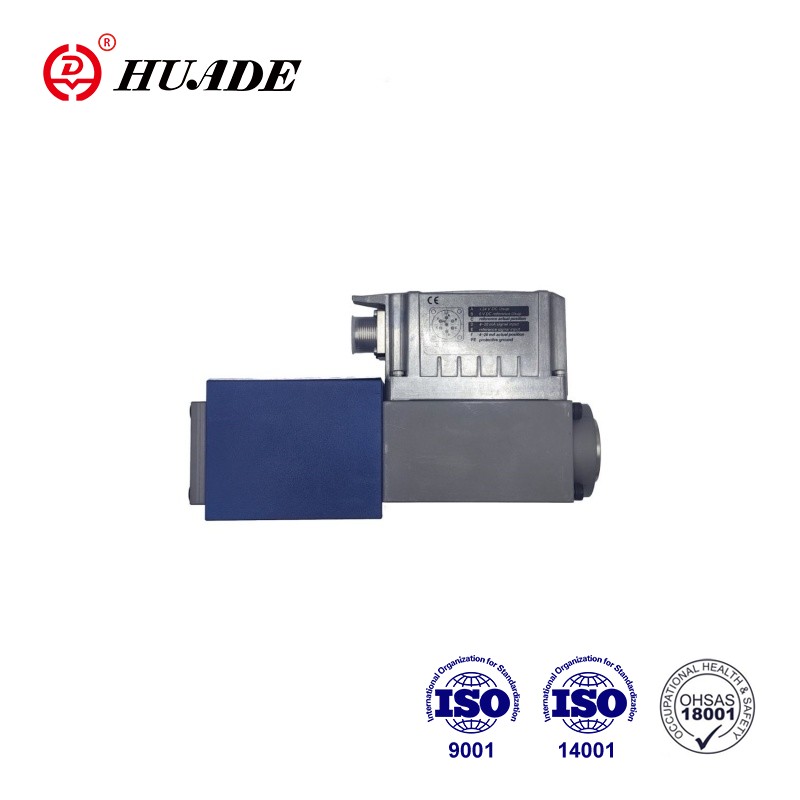

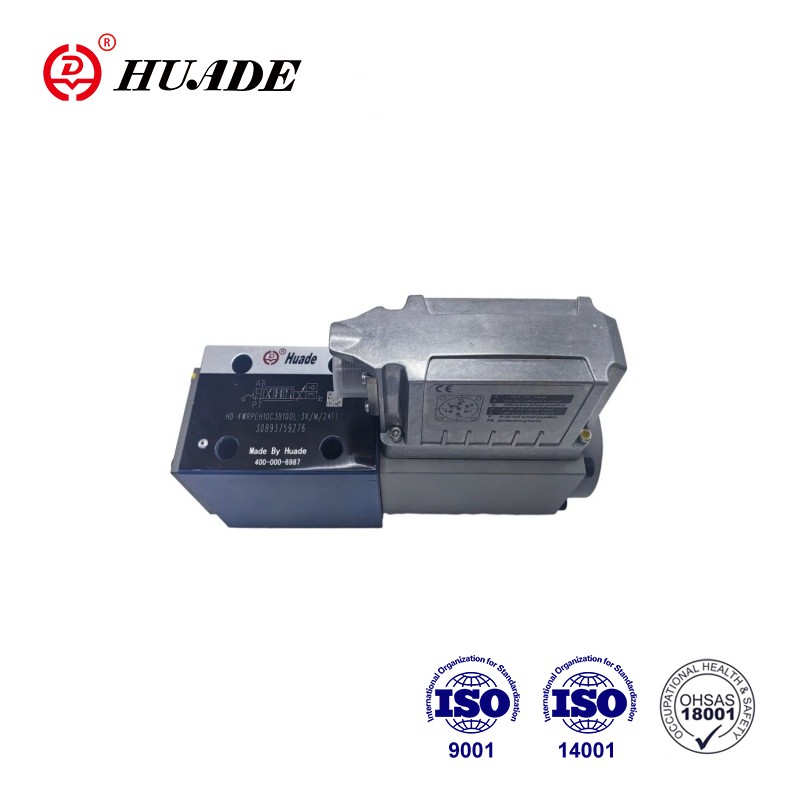

Клапанът 4WRPEH 10-3X е управляващ вентил с директно действие с електрическа обратна връзка за положението и интегрирана електроника (OBE). 4WRPEH 10- 3X е клапан, монтиран на подложна плоча, с висока точност на реакция и е подходящ за високо прецизен контрол на позицията, скоростта и налягането. Принципът на работа на пропорционалния серво вентил с директно действие може да се обобщи като: сърцевината на клапана се задвижва директно от електромагнитна сила, за да се постигне прецизен контрол на потока и налягането на течността.
| Технически данни | ||
| генерал | ||
| Тип връзка | Монтаж на подложка | |
| Модел на пренасяне | ISO 4401-05-04-0-05 | |
| Тегло (кг) | 7.1 | |
| Монтажна позиция | Всякакви | |
| Диапазон на околната температура (°C) | –20 … +60 | |
| Транспортна температура (°C) | –30 … +80 | |
| Максимално време за съхранение (години) | 1 | |
| Максимална относителна влажност (без кондензация) (%) | 95 | |
| Клас на защита съгласно EN 60529 | IP65 (ако се използват подходящи и правилно монтирани съединители) | |
| Максимална повърхностна температура (°C) | 150 | |
| MTTFD стойност съгласно EN ISO 13849 (години) | 150 (за повече подробности вижте лист с данни 08012) | |
| Неговите тестове съгласно DIN EN 60068-2-6 | 10 ... 2000 Hz / максимум 10 g / 10 цикъла / 3 оси | |
| Тест за шум съгласно DIN EN 60068-2-64 | 20 … 2000 Hz / 10 gRMS / 30 g пик / 30 min. / 3 оси | |
| Удар при транспортиране съгласно DIN EN 60068-2-27 | 15 g / 11 ms / 3 удара / 3 оси | |
| Удар съгласно DIN EN 60068-2-27 | 35 g / 6 ms / 1000 удара / 3 оси | |
| Съответствие | ▶ CE съгласно EMC директива 2014/30/EU, тестван съгласно | EN 61000-6-2 и EN 61000-6-3 |
| ▶ Директива RoHS | 2011/65/ЕС | |
| Хидравлични | |||
| Максимално работно налягане | ▶ Портове A, B, P (бар) | 350 | |
| ▶ Порт T (бар) | 250 | ||
| Хидравлична течност | Вижте таблицата на страница 7 | ||
| Диапазон на вискозитет | ▶ Препоръчително (mm2/s) | 20 … 100 | |
| ▶ Максимално допустим (mm2/s) | 10 … 800 | ||
| Диапазон на температурата на хидравличната течност (протичане) (°C) | -20 … +70 | ||
| Максимално допустима степен на замърсяване на хидравличната течност; клас на чистота съгласно ISO 4406 (c) | Клас 18/16/13 | ||
| Номинален поток (∆p= 35 бара на контролен ръб) (L/min) | 50 | 100 | |
| Ограничение на употребата (∆p) по отношение на прехода към failsafe (стойностите се отнасят за сумирания край) | ▶ Символи C3, C5, C (лента) | 350 | 140 |
| ▶ Символи C1, C4 (лента) | 250 | 100 | |
Характеристики:
▶Надежден - доказан и здрав дизайн
▶Безопасно - безопасно положение на контролната макара в изключено състояние
▶Енергоефективен - без нужда от пилотно масло
▶Високо качество - контролна макара и втулка със серво качество
▶Гъвкав - подходящ за контрол на позиция, скорост и налягане
▶Прецизен - висока чувствителност на реакцията и малък хистерезис
▶IO-Link интерфейс, по избор
▶IO-Link интерфейс, по избор. Използване на вентила с
IO-Link като спирателен елемент до категория 3,
PL d съгласно EN 13849-1.
Приложение:
Пропорционален насочен серво вентил 4WRPEH10-3X се използва широко в областта на индустриалната автоматизация, инженерните машини и морското инженерство.
Настройка
Вентилът с висока реакция HD-4WRPEH се състои главно от:
▶ Корпус на вентила с управляваща макара и втулка в серво
качество (1)
▶ Управляващ соленоид с датчик за положение (2)
(по избор с мембрана за защита на електрониката (6))
▶ Бордова електроника (OBE) (3) с аналогов или IO-Link интерфейс (4) (по избор с амортизация
чиния (5))
функция
Интегрираната електроника (OBE) сравнява зададената командна стойност с действителната стойност на позицията. В случай на отклонения в управлението, соленоидът на хода ще се активира. Поради променената сила на соленоида, управляващата макара се регулира спрямо пружината. Напречното сечение на хода/контролната макара се контролира пропорционално на стойността на командата. В случай на предварително зададена командна стойност 0, електрониката настройва управляващата макара спрямо пружината в централна позиция. В деактивирано състояние пружината е разтегната до максимум и вентилът е в безопасно положение.
Функция за безопасност (изключване на IO-Link)
Чрез изключване на захранващото напрежение на главния IO-Link (клас B-порт), щифтове 2 и 5, IO-Link вентилът може безопасно да се изключи. След изключване на захранващото напрежение, управляващата макара на вентила се настройва в безопасно положение.
За да се гарантира и хидравличната предпоставка за безопасно изключване, трябва да се вземе предвид и припокриването на управляващата макара/втулка.
Достатъчно припокриване се гарантира от символите C3, C5, C4 и C1.
Безопасното изключване не е част от клапана IO-Link и трябва да се вземе предвид за безопасното проектиране на машината.
Контролно изключване на соленоида
В случай на следните грешки, управляващите соленоиди се изключват от интегрираната електроника (OBE) и управляващата макара се настройва в безопасно положение:
▶ Падане под минималното захранващо напрежение
▶ Само при интерфейс "F1":
– Падане под минималната стойност на командата за ток от 2 mA (включва прекъсване на кабела на линията за стойност на командата (токова верига))
▶ Само при интерфейс "L1":
– Разрешаване на неактивност, прекъсване на комуникацията
(куче пазач)
– В случай на вътрешна грешка на IO-Link
▶ Само при интерфейс "C6":
– Освен това освобождаване неактивно
Амортисьорна плоча "D"
Амортисьорната плоча (5) намалява ускорението
амплитуди на бордовата електроника (честоти >300 Hz).
Забележка:
Използването на демпферна плоча не се препоръчва за приложения с предимно нискочестотно възбуждане <300 Hz.
Защитна мембрана за електроника "-967"
– За да се предотврати образуването на конденз в корпуса на интегрираната електроника (OBE), може да се използва защитна мембрана за електроника (6).
Препоръчва се за използване извън стандартните за индустрията условия с висока влажност на околния въздух и
значителни циклични температурни промени (напр. на открито).
Символи на Пропорционален насочен серво вентил 4WRPEH 10-3X
