Пропорционална насочена серво клапан 4WRPEH 6-3x
  • Пропорционална насочена серво клапан 4WRPEH 6-3xПропорционална насочена серво клапан 4WRPEH 6-3x
  • Пропорционална насочена серво клапан 4WRPEH 6-3xПропорционална насочена серво клапан 4WRPEH 6-3x
  • Пропорционална насочена серво клапан 4WRPEH 6-3xПропорционална насочена серво клапан 4WRPEH 6-3x
  • Пропорционална насочена серво клапан 4WRPEH 6-3xПропорционална насочена серво клапан 4WRPEH 6-3x

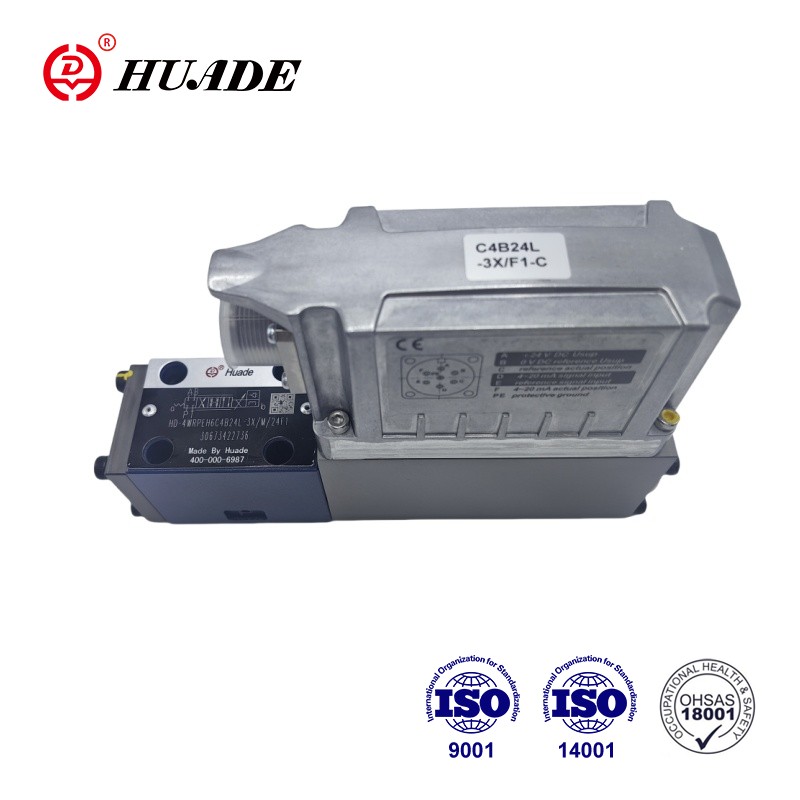

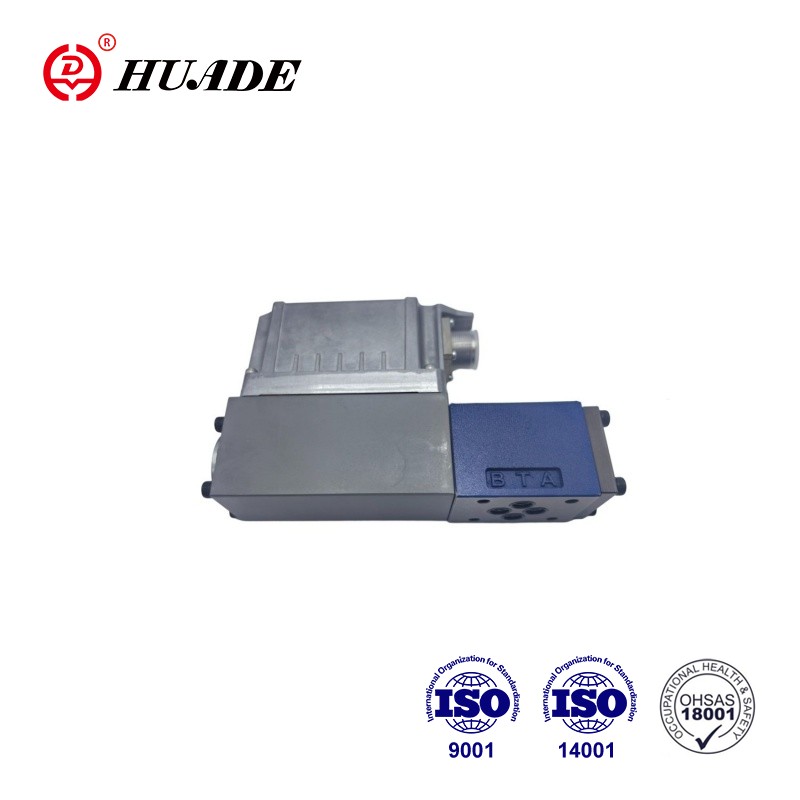

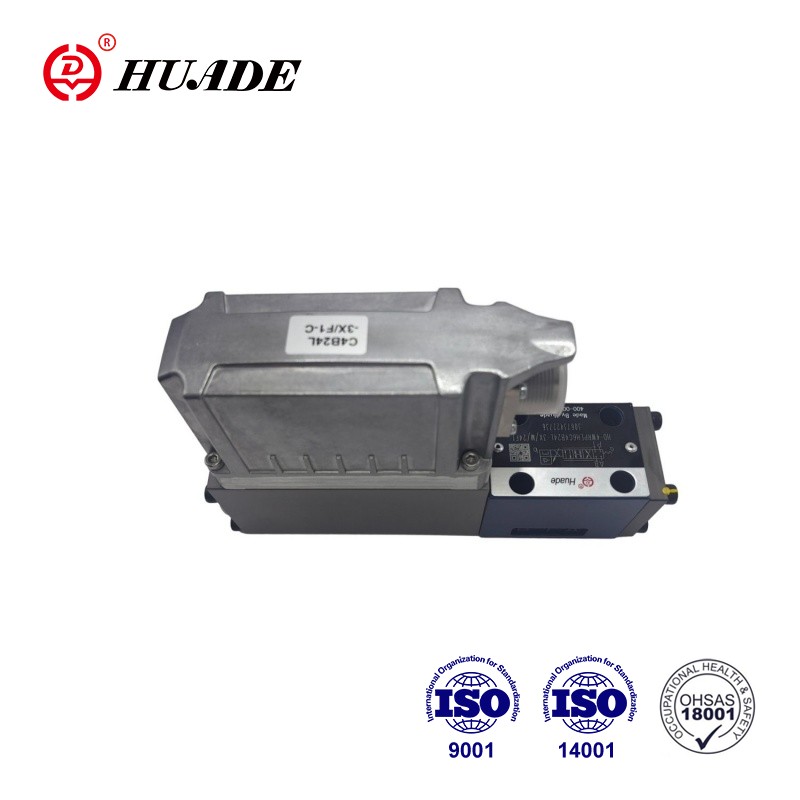

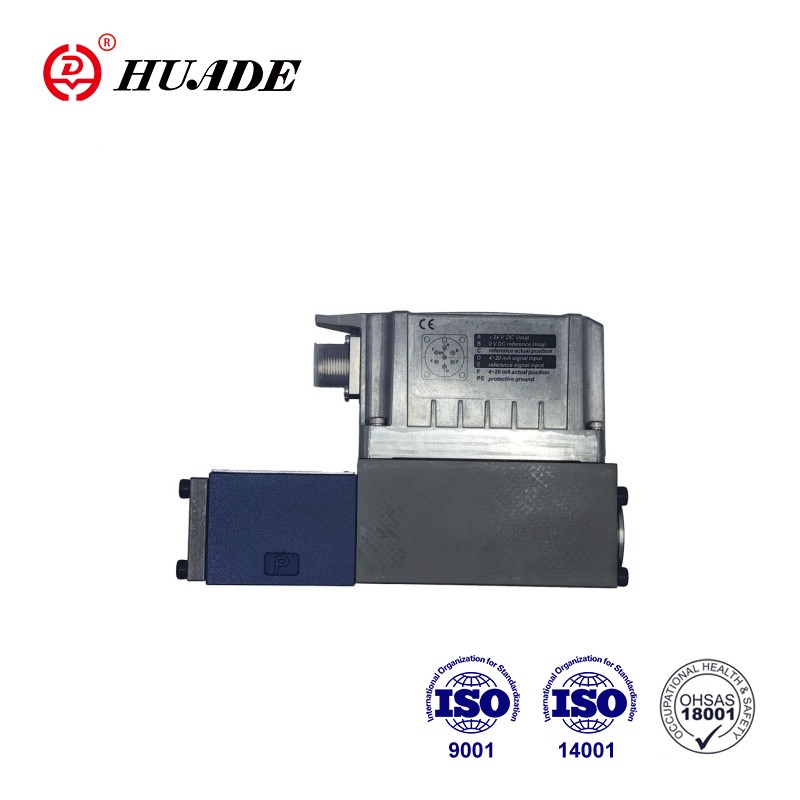

Пропорционална насочена серво клапан 4WRPEH 6-3x

• Характеристики на продукта: Безопасен, енергиен ефект
• Спецификации: 4-3x серия от 4WRPEH,
• Приложения: инженерни машини, аерокосмическо пространство, корабостроене

Клапите от тип 4WRPEH 6-3x са директни управлявани контролни клапани с обратна връзка с електрическа позиция и интегрирана електроника (OBE). Пропорционален насочен серво клапан 4WRPEH 6-3x е високо прецизен контролен клапан, който съчетава пропорционалната технология със серво технологията. 4WRPEH 6-3x се използва широко в различни процеси и операции на оборудване, като хидравлични системи в петрола, химически, металургични и други индустрии за контрол на различни процеси и операции на оборудване.


Параметър на продукта на пропорционална насочена серво клапан 4WRPEH 6-3x

Технически данни
Общи
Вид връзка Монтиране на подплата
Модел на пренасяне ISO 4401-03-02-0-05
Тегло (кг) 2.9
Позиция за инсталиране Всеки
Атмосферен температурен диапазон (° C) –20… +60
Температура на транспортиране (° C) –30… +80
Максимално време за съхранение (години) 1
Максимална относителна влажност (без кондензация) (%) 95
Клас за защита според EN 60529 IP65 (ако се използват подходящи и правилно монтирани конектори за чифтосване)
Максимална повърхностна температура (° C) 150
MTTFD стойност съгласно EN ISO 13849 (години) 150 (за повече подробности вижте лист с данни 08012)
Тест за синус съгласно DIN EN 60068-2-6 ▶ Без амортисьорска плоча 10 ... 2000 Hz / максимум 10 g / 10 цикъла / 3 оси
▶ С амортисьорска плоча 1) 10 ... 2000 Hz / максимум 10 g / 10 цикъла / 3 оси
Тестване на шума до DIN през 60068-2-64 ▶ Без затихване на плоча 20… 2000 Hz / 10 grms / 30 g пик / 30 min. / 3 оси
▶ С амортисьорска плоча 1) 20 ... 2000 Hz / 10 grms / 30 g пик / 24 h / 3 оси
Транспортен шок според DIN EN 60068-27 ▶ Без амортисьорска плоча 15 g / 11 ms / 3 удари / 3 оси
▶ С амортисьорска плоча 1) 15 g / 11 ms / 3 удари / 3 оси
Шок според Din En 60068-27 ▶ С амортисьорска плоча 1) 35 g / 6 ms / 1000 шокове / 3 оси
Съответствие ▶ CE според Директива на EMC 2014/30/ЕС, тествана съгласно И 61000-6-2 и 61000-6-3
▶ Директива на ROHS 2011/65/ЕС

Хидравлични
Максимално работно налягане ▶ Портове A, B, P (BAR) 350
▶ PORT T (BAR) 250
Хидравлична течност Вижте таблицата на страница 7
Диапазон на вискозитет ▶ Recommended (mm2/s) 20… 100
▶ Максимален допустим (mm2/s) 10… 800
Температурен диапазон на хидравлична течност (прелита) (° С) -20… +70
Максимална допустима степен на замърсяване на хидравличната течност; Клас за чистота според ISO 4406 (c) Клас 18/16/13 3)
Номинален поток (∆P = 35 бара на контролен ръб) 4) (l/min) 4 12 15 24/25 40
Ограничение на употребата (∆P) по отношение на прехода към неуспех (стойностите се прилагат за обобщения ръб) ▶ Символи C3, C5, C (Bar) 350 350 350 350 160
▶ Символи C1, C4 (BAR) 350 350 280 250 100


Характеристика на продукта и прилагане на пропорционална насочена серво клапан 4WRPEH 6-3x

Характеристики:

▶ Надежден - доказан и здрав дизайн

▶ Безопасен-Позиция на неуспех на контролната макара в състояние на изключване

▶ Енергиен ефект - няма пилотно търсене на масло

▶ Високо качество - Контролна шпула и ръкав в серво качество

▶ Гъвкав - подходящ за позиция, скорост и контрол на налягането

▶ Прецизно - висока чувствителност към реакция и малка хистерезис

▶ io-link интерфейс, незадължителен. Използване на клапана с IO-Link като изключен елемент до категория 3, PL D според EN 13849-1.

Приложение:

Пропорционален насочен серво клапан 4WRPEH 6-3x се използва широко в областта на индустриалната автоматизация, вятърните турбини, контрола на машинните инструменти, инженерните машини, аерокосмическото пространство, корабостроенето и морското инженерство.

Функция, секция и символ на пропорционална насочена серво клапан 4WRPEH 6-3x

Настройка

HD-4WRPEH клапанът с висок отговор се състои главно от:

▶ Корпус на клапана с контролна макара и ръкав с качество на серво (1)

▶ Контролен соленоид с преобразувател за позиция (2)

(По желание с мембраната за защита на електрониката (5))

▶ Бордова електроника (OBE) (3) с аналогов или IO-линк интерфейс (4) (по желание с амортисьор

плоча (6))

Функция

Интегрираната електроника (OBE) сравнява определената стойност на командата с действителната стойност на позицията. В случай на контролни отклонения, инсулт соленоидът ще бъде активиран. Поради променената соленоидна сила, контролната макара се регулира спрямо пружината. Напречното сечение на удара/контролната макара се контролира пропорционално на командната стойност. В случай на командна стойност Предварителна от 0, електрониката настройва контролната макара спрямо пружината до централната позиция. В деактивирано състояние пружината е необвързана до максимум и клапанът е в неуспешно положение.

Функция за безопасност (изключване на IO-Link)

Чрез изключване на захранващото напрежение при главния IO-Link (клас B-порт), щифтове 2 и 5, клапанът IO-Link може да бъде безопасно изключен. След изключване на захранващото напрежение, контролната макара на клапана е настроена на неуспешна позиция. За да се гарантира и хидравличната предпоставка за затварянето на безопасността, трябва да се вземе предвид и припокриването на контролната макара/ръкав.

Достатъчното припокриване се гарантира от символите C3, C5, C4 и C1.

Безопасното изключване не е част от клапана IO-Link и трябва да се вземе предвид за безопасния дизайн на машините.


Контролирайте соленоидното изключване

В случай на следните грешки, контролните соленоиди се дезактивират от интегрираната електроника (OBE) и контролната макара е настроена на неуспешна позиция:

▶ Падащ под минималното захранващо напрежение

▶ Само на интерфейс "F1":

- Падане под минималната токова стойност на командата от 2 mA (включва прекъсване на кабела на реда на стойността на командата (текущ цикъл))

▶ Само на интерфейс "L1":

- Активиране на неактивно, прекъсване на комуникацията (пазач)

-В случай на вътрешна грешка в IO-Link

▶ Само на интерфейс "C6":

- Освен това, освободете неактивни

Затихване на плоча "D"

Затихнащата плоча намалява амплитудите на ускорението на бордовата електроника (честоти> 300 Hz).

ЗАБЕЛЕЖКА:

Използването на амортисьорната плоча не се препоръчва за приложения с главно нискочестотно възбуждане

Мембрана за защита на електрониката "-967"

За да се предотврати образуването на кондензат в корпуса на интегрираната електроника (OBE), може да се използва мембрана за защита от електроника (5).

Препоръчва се за използване извън стандартните условия на индустрията с висока околна влажност на въздуха и значителни циклични температурни промени (например на открито).

Символи на Пропорционална насочена серво клапан 4WRPEH 6-3x

Горещи маркери: Пропорционална насочена серво клапан 4WRPEH 6-3x, Китай, производител, доставчик, фабрика, търговия на едро, ниска цена, качество, трайно
Изпратете запитване
Информация за контакт
  • Адрес

    № 27, Yangsha Road, град Хуйлонг, град Qidong, провинция Jiangsu, Китай

  • Електронна поща

    [email protected]

За запитвания относно хидравлични вентили, електромагнитни насочващи вентили, пропорционални вентили или ценова листа, моля, оставете своя имейл до нас и ние ще се свържем в рамките на 24 часа.
