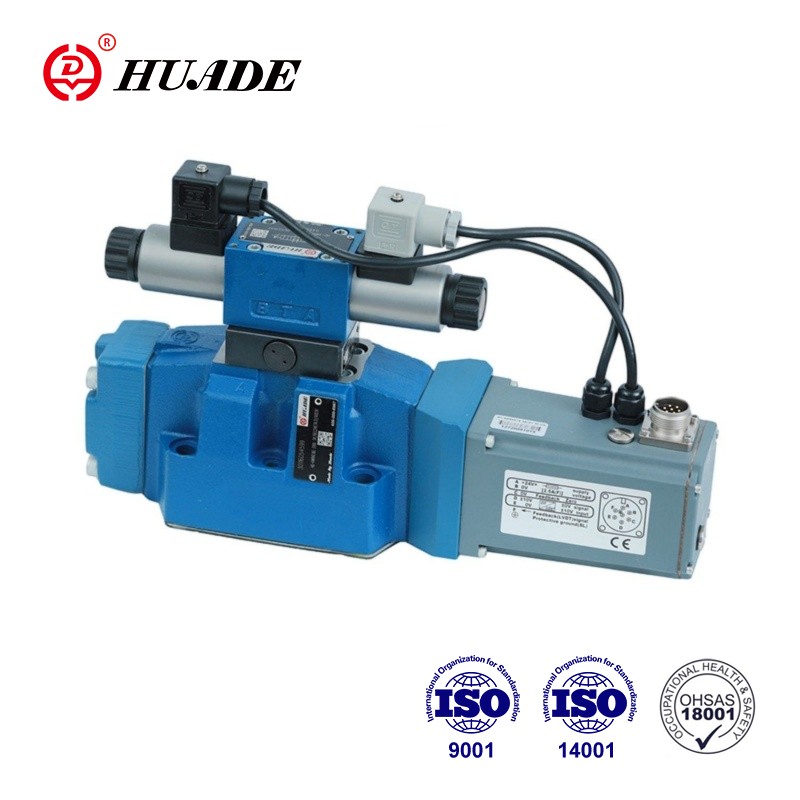

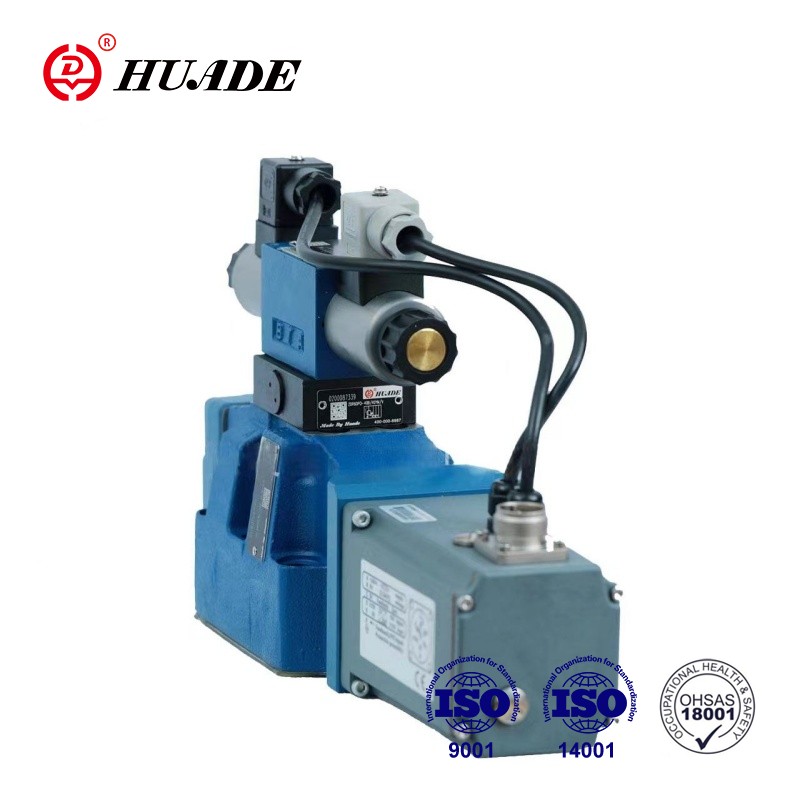

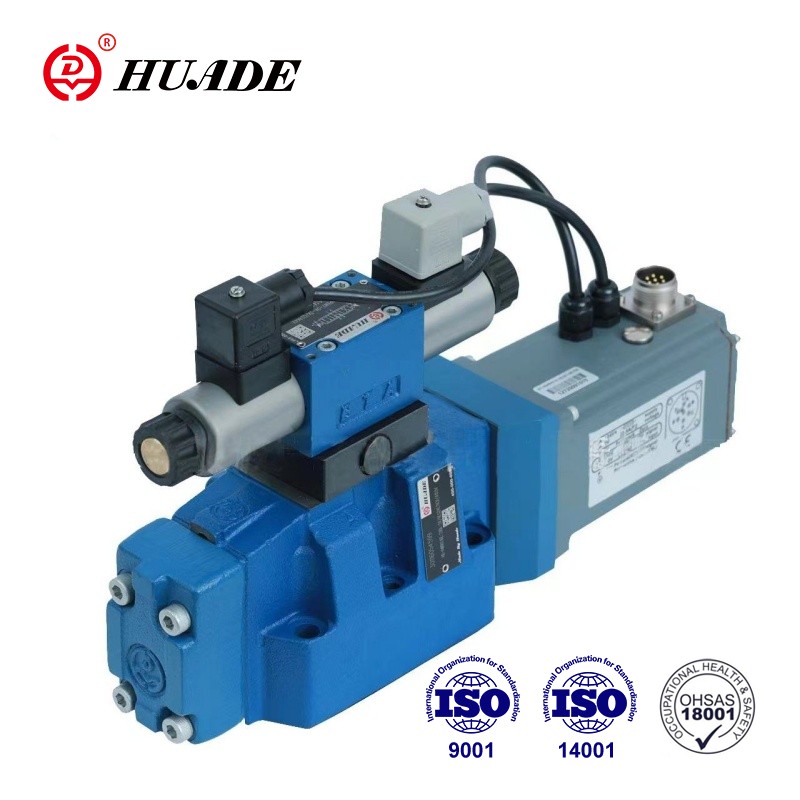

Пропорционалните вентили от тип 4WRTE са направляващи управляващи вентили с пилотно управление с електрическа обратна връзка за позицията, интегрирана електроника (OBE) и опционално наблюдение на позицията на макарата. Високата прецизност, бързата реакция и стабилното управление на пропорционалния вентил WRTE-4X го правят ключов компонент в много индустриални системи.
| генерал | ||||||
| Размери | 10 | 16 | 25 | 27 | 32 | 35 |
| Тегло (кг) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Инсталационна позиция и информация за въвеждане в експлоатация | За предпочитане хоризонтално | |||||
| Диапазон на околната температура (°C) | -20..+50 | |||||
| Максимално време за съхранение (години) | 1 *(при спазване на условията за съхранение; вижте инструкцията за експлоатация 07600-B) | |||||
| MTTF стойности съгласно EN ISO 13849 години | 150 (за повече информация вижте лист с данни 08012) | |||||
| Неговите тестове съгласно DIN EN 60068-2-6 | 10.. 2000 Hz /максимум 10 g/10 цикъла /3 оси | |||||
| Тест за шум съгласно DIN EN 60068-2-64 | 20... 2000 Hz/10 gS /30 g пик/30 мин. /3 оси | |||||
| Удар при транспортиране съгласно DIN EN 60068-2-27 | 15 g / 11 ms / 3 шока / 3 вола | |||||
| Влажна топлина, циклична, съгласно DIN EN 60068-2-30 | Вариант 2 +25°C ... +55C, 90% ... 97% относителна влажност, 2 цикъла от 24 часа | |||||
Характеристики:
▶Дизайн за подобряване на надеждността и сигурността
1. Автоматично компенсиране на налягането в контролните камери на главния етап от пилотния контролен клапан
2.Контролна макара на главната степен в пружинно центрирана централна позиция и/или в изместена позиция
3. По избор с наблюдение на позицията на макарата
▶Гъвкав - подходящ за управление на позиция, скорост и налягане
▶Прецизен - висока чувствителност на реакцията и малък хистерезис
Приложение:
пропорционалният насочващ вентил WRTE-4X може да се използва широко в нефтохимическата промишленост, автомобилостроенето, интелигентното оборудване, производството на електроенергия, металургичната промишленост и други индустрии.
Вентилът WRTE-4X основно се състои от 3 основни модула:
1. Корпус (1) с макара за управление на основната степен (2) и опционално наблюдение на позицията на макарата (13)
2. Интегрирана електроника (по избор със защитна мембрана на електрониката (14)) с индуктивен преобразувател на позиция (3) на главния етап
3. Пилотен управляващ клапан (4) с контролна макара/гнездо (5), индуктивен преобразувател на позицията (6) и обратна връзка на налягането за централна позиция на основната макара за управление на етапа (2).
С изключени пропорционални соленоиди (7; 8) централна позиция на макарата за управление на главната степен (2) поради центрираща пружина (9) и обратно връщане на налягането. Управление на макарата за управление на основната степен (2) чрез пилотния управляващ клапан ( 4)→ макарата за управление на главния етап (2) е позиционирана по регулиран начин. Управление на макарата за управление на пилотния управляващ клапан (4) чрез промяна на силата на соленоида на пропорционалните соленоиди (7;8). Свързване на командата и действителни стойности в интегрираната електроника. Подаване на пилотно масло към пилотния управляващ клапан вътрешно през порт P или външно през порт X. Връщане на пилотно масло вътрешно през порт T или външно през Y към резервоара. С командна стойност O V, електрониката управлява макарата за управление на главния етап (2) в централна позиция.
Символ на Пропорционален насочващ вентил WRTE-4X
