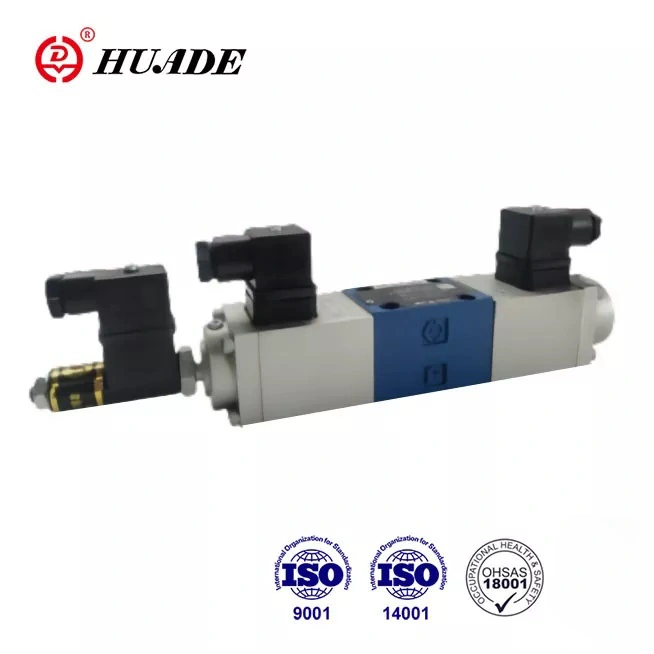

Пропорционалният вентил тип 4WRE приема монтаж на подплоча, пружинен център. Добър капацитет на потока, високо налягане и отлична прецизност на повторение, удобни за употреба. Той може да замени серията 4WRE 1X, предлагана от Rexroth, благодарение на дългосрочното сътрудничество с Rexroth. Производителността на пропорционалния вентил 4WRE може да съответства на тази на международните марки от първо ниво. Това е добра, достъпна алтернатива.
|
Хидравлични данни |
|||
|
Размер |
6 |
10 |
|
|
Работно налягане (Mpa) |
порт A, B, P |
31.5 |
31.5 |
|
порт Т |
16 |
16 |
|
|
Дебит (л/мин) |
65 |
260 |
|
|
Степен на замърсяване (㎛) |
≤ 20 (препоръчително ≤10) |
||
|
Хистерезис (%) |
<1 |
<1 |
|
|
Повторяемост (%) |
<1 |
<1 |
|
|
Чувствителност на реакцията (%) |
≤ 0,5 от номиналния сигнал |
≤ 0,5 от номиналния сигнал |
|
|
Честотна характеристика (-3dB) (Hz) |
6 |
4 |
|
|
Хидравлична течност |
Минерално масло (за NBR уплътнение), фосфатен естер (за FPM уплътнение) |
||
|
Диапазон на вискозитет (mm²/s) |
2,8 до 380 |
||
|
Диапазон на температурата на флуида под налягане (℃) |
-20 до +70 |
||
|
Монтажна позиция |
Не е задължително |
||
|
Тегло (кг) |
Клапан с 1 соленоид |
1.91 |
5.65 |
|
Клапан с 2 соленоида |
2.66 |
7.65 |
|
|
Електрически данни |
|||
|
Тип напрежение |
Право напрежение 24V или 12V |
||
|
Макс. ток на соленоид (A) |
1.5 |
1.5 |
|
|
Намотка |
Студена стойност при 20 ℃ |
5.4 |
10 |
|
Макс. топла стойност |
8.1 |
15 |
|
|
Температура на околната среда ℃ |
до +50 |
||
|
Задължение |
Непрекъснато |
||
|
Температура на бобината ℃ |
до +150 |
||
|
Изолация на вентила |
IP65 |
||
|
Свързан усилвател (24V токоизправител от мостов тип) |
с 2 рампи |
VT-5001S20 (за 2 позиции) |
VT-5002S20 (за 2 позиции) |
|
с 1 рампа време |
VT5005S10 (за 3 позиции) |
VT 5006S10 (за 3 позиции) |
|
|
Индуктивен позиционен преобразувател |
|||
|
Електрическа измервателна система |
LVDT |
||
|
Контролен ход (mm) |
± 4,5 линеен |
||
|
Толеранс на линейност (%) |
1 |
||
|
Съпротивление на бобината (Ω) |
ⅠR20 |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
Индуктивност (mH) |
6 до 8 |
||
|
Честота на осцилатора (KHz) |
2.5 |
||
|
Изолация на вентила |
IP65 |
||
Характеристики:
▶ Вентил за управление както на посоката, така и на потока на хидравличната течност
▶ За монтаж на подложка
▶ Електрическа обратна връзка за позицията
▶ Контролна макара с центрирана пружина
▶ Low pressure drop across the control lands
▶ Клапан и електронно управление от един доставчик
▶ Схема за монтаж по DIN 24 340 форма A, ISO4401 и CETOP - RP121H
Приложение:
Насочващият вентил 4WRE е подходящ за затворена верига и се използва широко в машиностроенето, леката промишленост, металургията, мините, космическите полети и други области.
Насочващите вентили тип 4WRE са с директно управление посредством пропорционални соленоиди и се използват за управление на посоката и обема на потока.
Те се състоят основно от корпус (1), контролна макара (4), две възвратни пружини (5), два пропорционални соленоида (2) и позиционен трансдюсер (3).
Тип 4WRE6...10B... и 4WRE10... 10B...(3 позиции)
Ако соленоидът „a“ (2) е захранен, макарата се премества надясно, като ходът е пропорционален на електрическия входен сигнал. Контролната макара (4) кара V-образните жлебове да се отварят постепенно, за да текат. Позицията на контролната макара (4) се следи от позиционния преобразувател (3). В електронното управление действителната позиция на контролната макара се сравнява с предварително зададената стойност. Тук имаме верига за контрол на позицията, която разпознава съществуващите разлики
между предварително зададената стойност (командна стойност) и стойността на обратната връзка (действителна стойност) и коригирана чрез подходящи сигнали на съответните соленоиди. След като соленоидът „a“ (2) бъде изключен, управляващата макара се връща в централната си позиция от възвратните пружини (5).
Структура на пропорционален насочващ вентил 4WRE6... и 4WRE10...
Тип 4WRE..A...10B/...(2-позиционен вентил)
Принципът на този тип вентил е същият като 4wRE...10B/ .. Въпреки това, този тип вентил има само един сензор и един соленоид.
Структура на пропорционален насочващ вентил 4WRE6...A... 10B и 4WRE10...A... 10B
Символ на пропорционален насочващ вентил 4WRE
