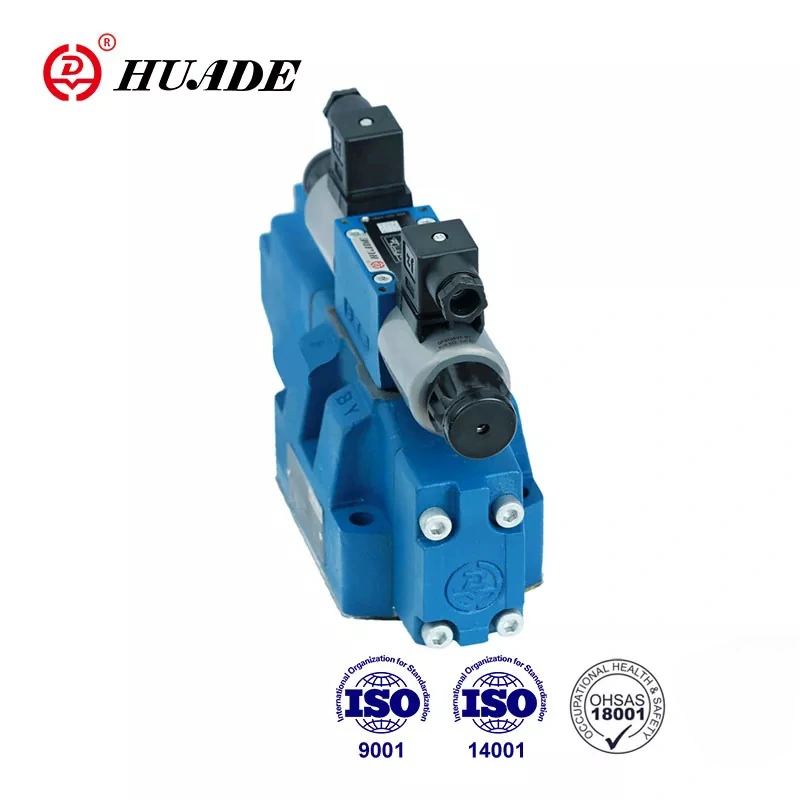

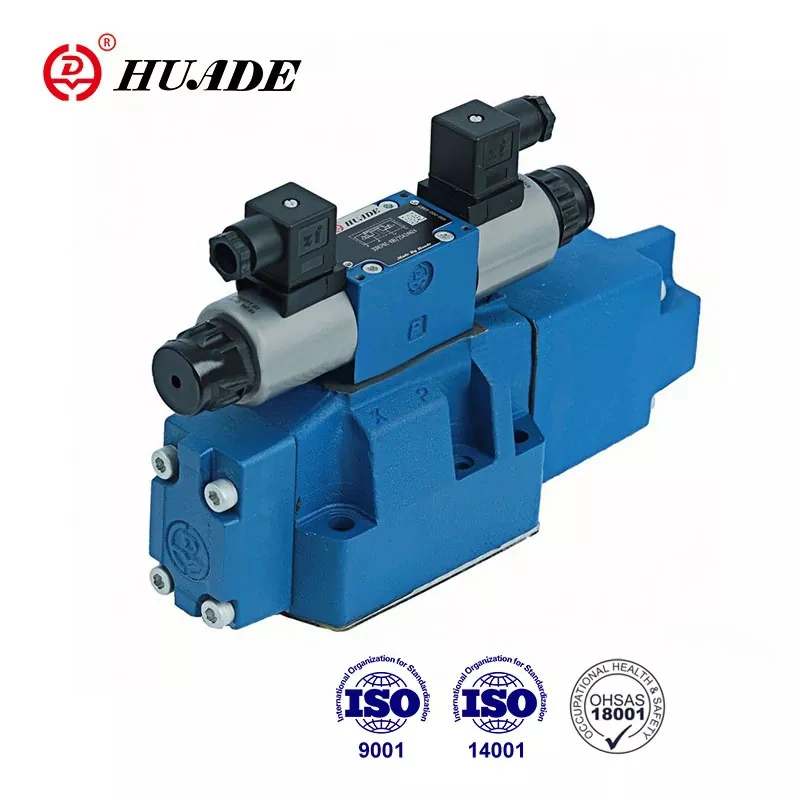

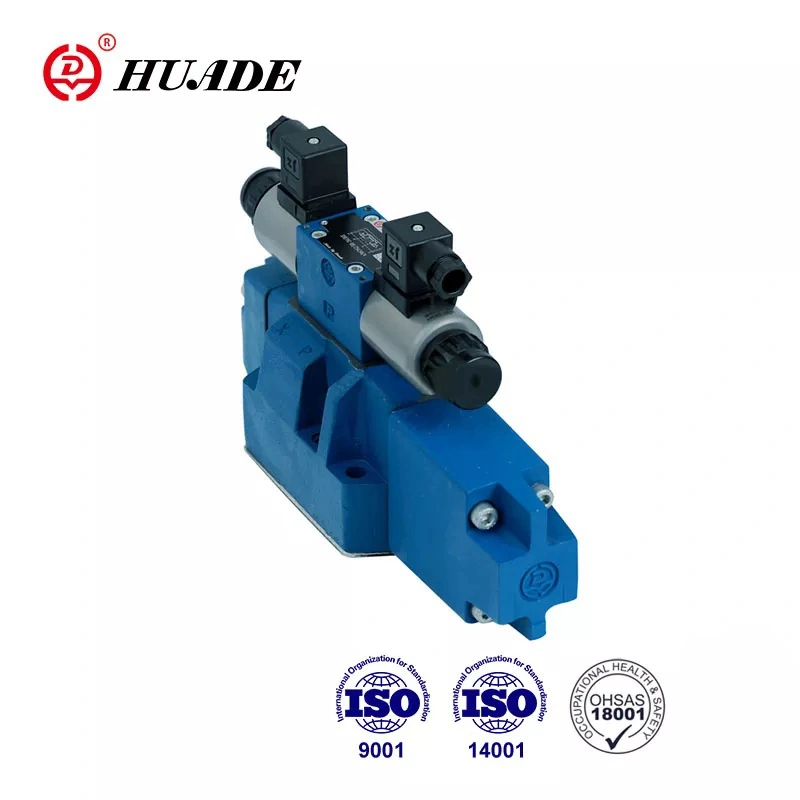

Пропорционалният насочващ вентил 4WRZ приема пластинова връзка, която има същия размер на връзката като обикновения реверсивен вентил със същия диаметър. Лесен е за инсталиране и отстраняване на грешки. Основният вентил на пропорционалния вентил Huade® 4WRZ е пружинно центриран. Ядрото на главния клапан няма дрейф, висока повторяемост и добра надеждност. Вентилът е CE сертифициран.
|
Хидравлични данни |
|||||
|
размер |
10 |
16 |
25 |
32 |
|
|
налягане на пилотния клапан (MPa) |
външно захранване с пилотно масло |
3 до 10 |
|||
|
вътрешно захранване с пилотно масло |
До 10 (над 10 трябва да инсталират ZDR6DP2-30B/75YM) |
||||
|
Налягане на главния клапан (MPa) |
31.5 |
35 |
|||
|
Налягане при връщане (MPa) |
порт T (външно връщане на пилотно масло) |
31.5 |
25 |
15 |
|
|
порт T (вътрешно връщане на пилотно масло) |
3 |
||||
|
Y порт |
3 |
||||
|
Обем на пилотното масло (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Дебит на пилотно масло в порт X или Y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Дебит през главния клапан (L/min) |
270 |
460 |
877 |
1600 |
|
|
Хистерезис (л/мин) |
6 |
||||
|
Повторяемост (%) |
3 |
||||
|
степен на замърсяване (㎛) |
≤20 |
||||
|
течност |
Минерално масло (за NBR уплътнение). Фосфатен естер (за FPM уплътнение) |
||||
|
Диапазон на вискозитет (mm²/s) |
2,8 до 380 |
||||
|
Диапазон на температурата на течността (℃) |
-20 до +70 |
||||
|
Монтажна позиция |
по желание |
||||
|
Тегло (кг) |
клапан с един соленоид |
7.4 |
12.7 |
17.5 |
41.8 |
|
клапан с два соленоида |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Електрически данни |
||
|
Тип доставка |
DC |
|
|
Номинален ток на соленоида (A) |
0.8 |
|
|
Съпротивление на бобината (Ω) |
студено (при 20℃) 19,5; макс.вентил, горещ 28.8 |
|
|
Температура на околната среда (℃) |
50 |
|
|
Температура на намотката (℃) |
150 |
|
|
Работен цикъл |
Непрекъснато |
|
|
Пилотен ток (A) |
0.02 |
|
|
Изолация |
IP65 |
|
|
Свързани |
С 1 рампа време |
VT-3000S30 |
|
С 5 рампи |
VT3006S30 |
|
|
Електрическа връзка |
Щепселна връзка |
|
Характеристики:
▶ Пилотен пропорционален вентил WRZ
▶ За монтаж на подложка
▶ За управление както на посоката, така и на дебита на хидравличната течност
▶ Пружината е центрирана .без дрейф на макарата
▶ Нисък спад на налягането през контролните площадки
▶ Вентил и електронно управление от един източник
▶ Работа с пропорционален соленоид
▶ Модел на пренасяне към DIN 24 340 форма A, ISO4401 и CETOP-RP121H
Приложение:
Пропорционалният насочващ вентил тип 4WRZ се използва широко в различни индустрии като машинни инструменти, металургия, лека промишленост, минно дело, инженерство и др.
Типовете вентили 4WRZ... са 4-пътни вентили, управлявани с помощта на пропорционални соленоиди. Те контролират посоката и скоростта на потока на хидравличната течност.
Те основно се състоят от пилотния клапан (3), главния клапан (7) с основната макара (8) и центриращата пружина (9).
Ако соленоидът „B“ е захранен, пилотната макара (4) се премества надясно. След това пилотното масло се подава или вътрешно от порт P, или „външно“ от порт X през пилотния клапан (3) в камерата под налягане (10 ) и премества основната макара (8) на разстояние, пропорционално на силата на електрическия ток. Дроселиращите жлебове в основната макара се отварят прогресивно с увеличаване на тока, като по този начин контролират потока на хидравличната течност към отворите на задвижващия механизъм.
Когато електрическият сигнал е изключен, както пилотната макара (4), така и главната макара (8) се връщат в неутрално положение независимо от захранването с управляващо налягане. Авариен ръчен оператор позволява движение на позицията на пилотната макара без захранване на соленоидите
Структура на пропорционален насочващ вентил 4WRZ
Пилотен клапан
Пилотният клапан е пропорционален електромагнитен 3-пътен редуцир вентил (тип 3DREP6). Дроселната вложка е монтирана в порт A и B, за повече подробности вижте текста на 3DREP6
Структура на пилотен клапан тип 3DREP6
Символ на пропорционален насочващ вентил 4WRZ
