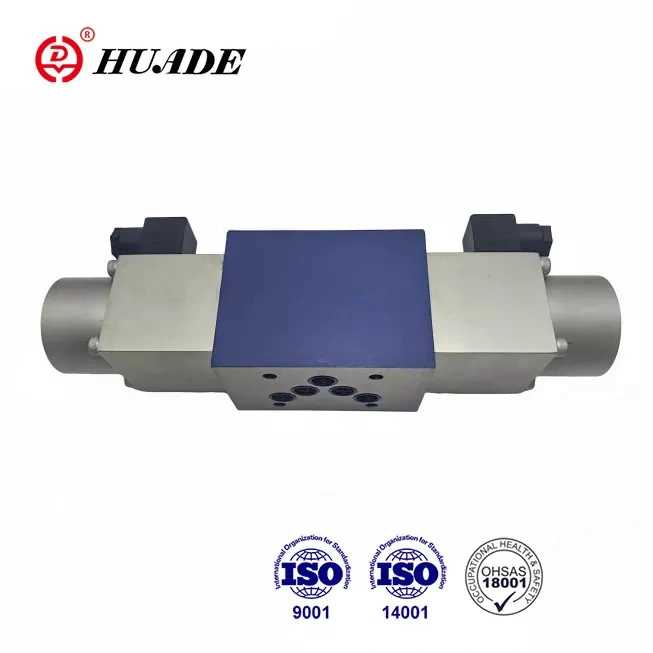

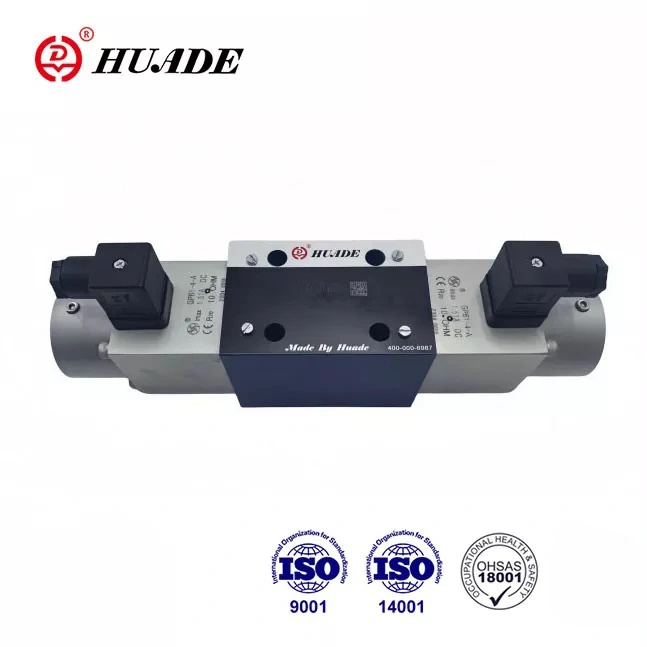

Управляващите клапани от типа 4WRA се директно с пропорционални соленоиди. Те се използват широко в различни индустриални хидравлични среди, които изискват контрол на посоката и потока. Благодарение на две дългосрочни сътрудничества, Huade® пропорционалните насочени клапани могат да съответстват на същите продукти, предлагани от Rexroth в производителността. Цената на този продукт е сравнително по -ниска.
Параметър на продукта на пропорционална насочена клапа 4WRA
Хидравлични данни
Размер
6
10
Работно налягане (MPA)
Порт A, B, p
31.5
31.5
Порт t
16
16
Поток (l/min)
43
95
Степен на замърсяване
≤ 20 (препоръчвам ≤10)
Хистерезис (%)
<6
<5
Повтаряемост (%)
<3
<2
Честотен отговор (-3db, сигнал ± 100%) (Hz)
6
4
Течност под налягане
Минерално масло (за NBR уплътнение), фосфатен естер (за уплътнение на FPM)
Диапазон на вискозитет (mm ²/s)
3.8 до 380
Температурен диапазон на течността на налягане (℃)
-30 до+80
Тегло (кг)
Клапан с един соленоид
1.75
5.9
Клапан с два соленоиди
2.5
7.5
Електрически данни
Размер
6
10
Тип напрежение
Директно напрежение
Директно напрежение
Номинална напрежение (v)
24V
Max.Current на соленоид (A)
1.5
Соленоидна намотка Съпротивление (ω)
Студена стойност при 20 ℃
5.4
10
Max.warm стойност
8.1
15
Температура на околната среда ℃
до+50
Температура на намотката ℃
до +150
Изолация на клапан до DIN 40 050
IP65
Асоцииран усилвател (24 V токоизправител от тип мост)
VT-3013S30 VT-3017S30
VT-3014S30 VT-3018S30
Характеристика на продукта и прилагане на пропорционален насочен клапан 4WRA
Характеристики:
▶ Директен пропорционален клапан за контрол на посоката и обемния поток на хидравлична течност
▶ За монтаж на подплата
▶ За контрол на отворения контур както в посока, така и на потока на хидравлична течност
▶ Пролетна центрирана контролна макара
▶ Спад с ниско налягане през контролните земи
▶ Както клапан, така и електронно управление от един доставчик
Приложение:
Тип 4WRA насочени контролни клапани се използват за контрол на посоката и количеството на потока.
Раздел и символ на пропорционална насочена клапа 4WRA
Управляващите клапани на посоката Тип 4WRA се състои основно от корпуса (1), контролната макара (3), един или два връщащи пружини (2) и в допълнение един или два пропорционални соленоиди (5).
Тип 4Wra 6 ...... 10b/..... и 4Wra 10 ...... 10b/..... (3-позиционен клапан)
Ако соленоидите не се активират, контролната макара (3) се поддържа в неутрално положение с помощта на връщащите пружини (2). Задействането на контролната макара (3) е директно чрез пропорционалния соленоид (5). Ако, например, соленоидът „A“ е захранван, той ще избута контролната макара (3) вдясно пропорционално на електрическия сигнал. След това връзките се правят от P до B и A до T.
По този начин контролната макара (3) кара V-образните канали да се отварят прогресивно, за да текат. Когато пропорционалният соленоид (5) се дезактивира, контролната макара (3) се връща в централната позиция от връщащата пружина (2).
Структура на пропорционалната насочена клапа 4WRA
Тип 4Wra ... A ... 10b и 4Wra ... B ... 10b (2-позиционен клапан)
Функцията на този клапан е същата като тази за клапана тип 4WRA. Но това е 2-позиционен насочен клапан само с един
пропорционален соленоид
Тип 4WRA приема монтаж на подплата, пружинен център и спад с ниско налягане през контролните земи.
Те често използват в машината, леката индустрия, металургията, мина, космически полет и други полета.
Структура на пропорционалната насочена клапа 4Wra ... A ... и 4Wra ... B ...
За запитвания относно хидравлични вентили, електромагнитни насочващи вентили, пропорционални вентили или ценова листа, моля, оставете своя имейл до нас и ние ще се свържем в рамките на 24 часа.
