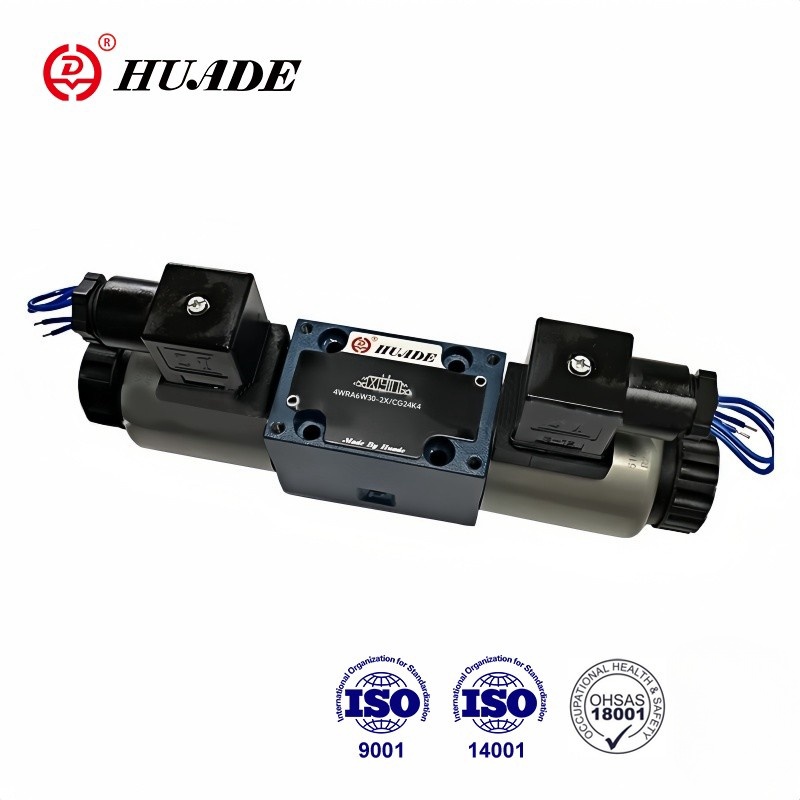

Пропорционалните насочващи вентили 4WRA 6 W30-2X се задействат посредством пропорционални соленоиди с централна резба и подвижна намотка. Соленоидите се управляват или от външна управляваща електроника. Производителността на 4WRA 10 EA60-2X е по-напреднала в технологията благодарение на въвеждането на технологията Rexroth. Този тип 4WRA-2X клапани вече са популярни сред китайските потребители.
| Хидравлични | |||
| Тип клапан | HD-WRA | HD-WRAE | |
| Работно налягане (MPa) | Порт A,P,B | 31.5 | 31.5 |
| Портове Т | 21 | 21 | |
| Номинален поток qv nom при △ P=1MPa | NS6 (л/мин) | 7, 15 и 26 | |
| NS10 (л/мин) | 30 и 60 | ||
| Степен на замърсяване (μm) | ≤20 | ||
| Хистерезис (%) | ≤5 | ||
| Грешка при обръщане (%) | ≤1 | ||
| Чувствителност на реакцията (%) | ≤0,5 | ||
| Течност под налягане | Минерално масло или фосфатен естер | ||
| Диапазон на вискозитет | 20~380 | ||
| Температурен диапазон на околната среда (℃) | -20 до +80 | -20 до +50 | |
| Тегло (кг) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Електрически | |||
| Електрически, соленоид | |||
| Тип клапан | HD-WRA | HD-WRAE | |
| Тип напрежение | DC | ||
| Контролирано напрежение (V) | ±10 | ||
| Макс. ток на соленоид (A) | 2.5 | ||
| Съпротивление на соленоидната бобина (Ω) | Студена стойност при 20 ℃ | 2 | |
| Макс. топла стойност | 3 | ||
| Задължение | 100% | ||
| Температура на намотката (℃) | до +150 | ||
| Защита на вентила по DIN40050 | IP65 | ||
| Електротехника, управляваща електроника | |||
| управляваща електроника | HD-VT-VSPA2-1-1X/ | интегриран във вентила | |
| Захранващо напрежение | Номинално напрежение VDC | 24 | |
| Долна гранична стойност V | 21/22 | 19 | |
| Горна гранична стойност V | 35 | ||
| Консумирана мощност на усилвателя | I max A | 1.8 | |
| Макс. мощност импулсен ток A | 3 | ||
Характеристики:
▶ За монтаж на подложка
▶Пропорционален вентил с директно задействане за управление на посоката и обема на потока
▶ Контролна макара с центрирана пружина
▶ Интегрирана управляваща електроника, интерфейс A1 или F1 за тип 4WRAE
▶ Задействане посредством пропорционални соленоиди с централна резба и подвижна намотка
▶ Управляваща електроника за тип 4WRA
Приложение:
4/2- и 4/3-пътните пропорционални насочващи вентили са проектирани като компоненти с директно управление за монтаж на монтажна плоча. Пропорционалният насочващ клапан 4WRA 6 W30-2X се използва за управление на потока и посоката на хидравличната течност.
Пропорционалните вентили 4WRA 6 W30-2X основно се състоят от: Корпус (1) с монтажна повърхност, Управляваща макара (2) с компресионни пружини (3), Соленоиди (4) с централна резба, Допълнителна интегрирана електроника на клапана (5).
HD-4WRA(E)...2X/...
Когато електромагнитите (4) са изключени, управляващата макара (2) се държи в централна позиция от пружини за натиск (3).
Директно задействане на управляващата макара (2) чрез захранване на пропорционален соленоид. управление на соленоид "b" (4). Контролната макара (2) се премества наляво пропорционално на електрическия входен сигнал. Свързване на формата P към A и B към T чрез напречни сечения, подобни на отвор, с прогресивни характеристики на потока. Обеззахранване на соленоида (4). Управляващата макара (2) се връща в централна позиция чрез натискна пружина (3).
Структура на пропорционален насочващ вентил 4WRA -2X
HD-4WRA(E)...A-2X
По принцип функцията на тази версия на вентила съответства на тази на вентила с 3 позиции на макарата. Но вентилите с 2 позиции на макарата са оборудвани само със соленоид "a". Вместо 2-ри пропорционален соленоид е монтиран щепсел (5) за NS 6 или за NS 10 капак (5).
Забележка за тип 4WRA 6..-2X/...
Източването на линията на резервоара трябва да се избягва. При подходящи условия за монтаж трябва да се монтира вентил за обратно налягане (обратно налягане приблизително 0,2 MPa).
