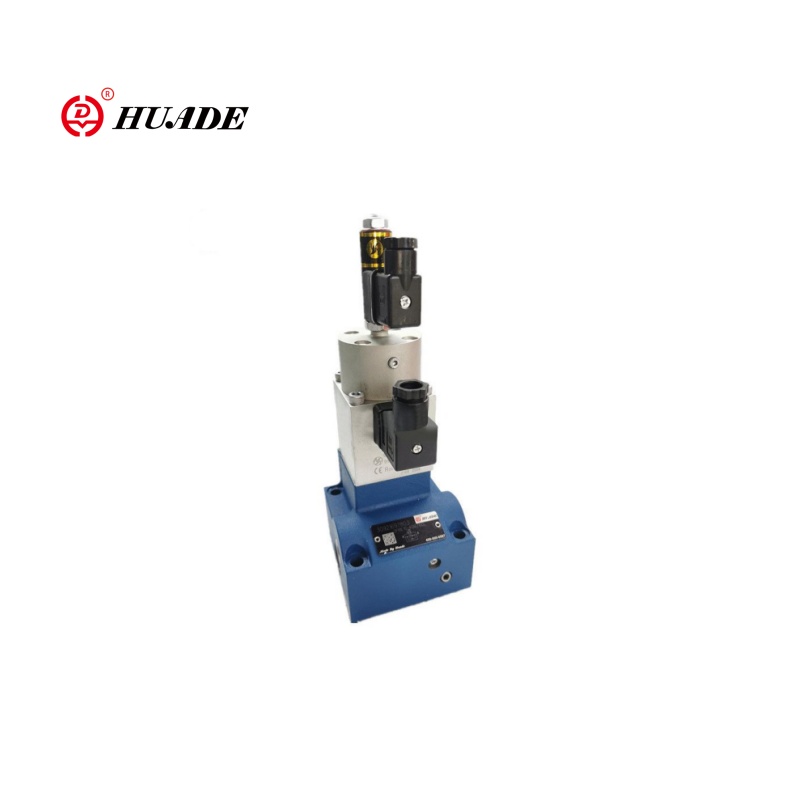

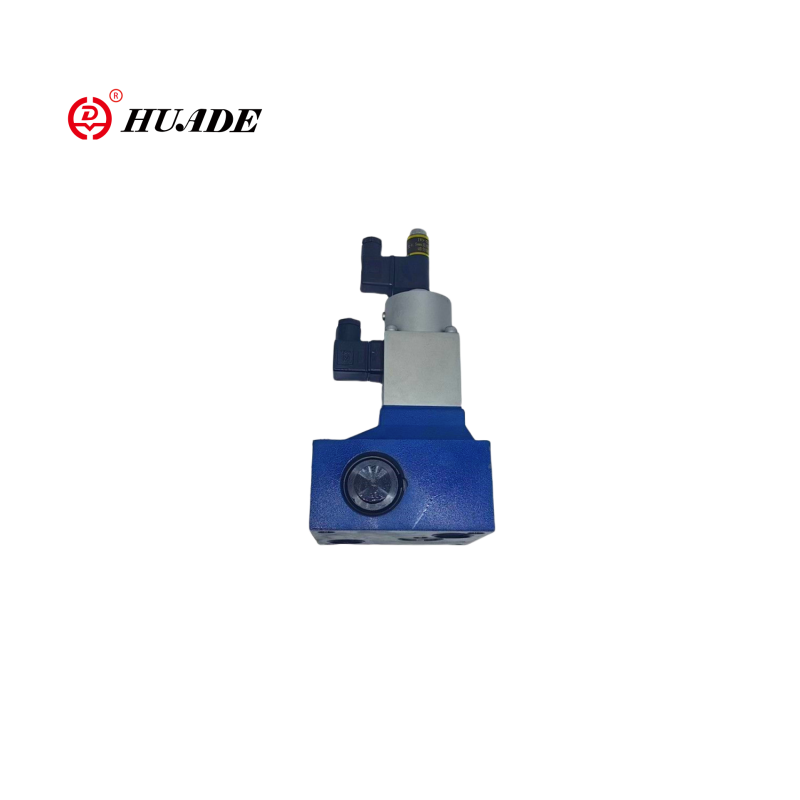

Пропорционален клапан за контрол на потока 2FRE16

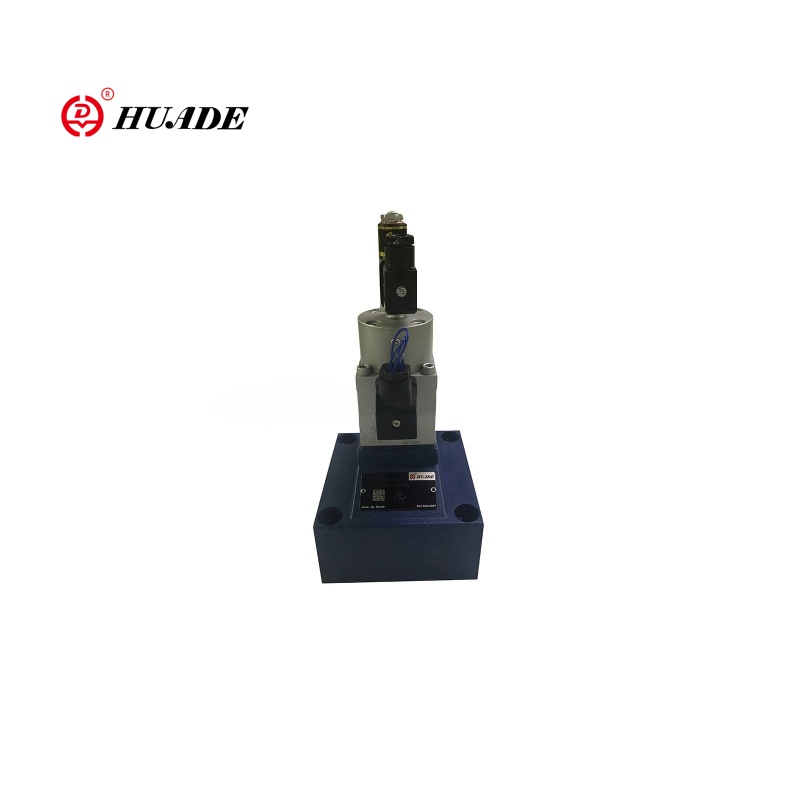

Двупорният пропорционален клапан за пропорционален поток 2FRE16 е високоефективен пропорционален клапан за контрол на потока, който е подходящ за приложения, при които скоростта на хидравличните задвижващи механизми (цилиндри или двигатели) трябва да бъде точно коригирана. В сравнение с пропорционалния клапан 2FRE10, клапан 2FRE16 има по -голям диаметър, което позволява по -висок диапазон на потока. И пропорционалният клапан 2FRE16 е подходящ за хидравлични системи с по -висока мощност.

Параметър на продукта на пропорционалния клапан за контрол на потока 2FRE16

Хидравлични
Работно налягане (MPA)	31.5
Минимален диференциал на налягането (MPA)	размер 10	размер 16
	0,3 ~ 0,8	0.6 ~ 1
Течност под налягане	Минерално масло (за NBR уплътнение), фосфатен естер (за уплътнение на FPM)
Диапазон на вискозитет (мм2/s)	2.8 до 380
Температурен диапазон на течността на налягане (℃）	-20 до +70
Хистерезис (%)	＜ ± 1qmax
Повтаряемост (%)	＜ 1 Qmax
Разпространение на пробата (%)	＜ ± 2
Инсталация	Незадължително
Тегло (кг)	6	8.3
Електрически
Тип напрежение	DC 24V
Устойчивост на намотката на соленоид (Ω)	Студена стойност при 20 ℃ 10, максимална топла стойност 13,9
Макс. Мощност (VA)	50
Индуктивност (MH)	6 до 8
Честота на осцилатор (kHz)	2.5
VT-5010S30 търсене на изолация IP65	IP65

Характеристики:Характеристика на продукта и прилагане на пропорционален клапан за контрол на потока 2FRE16

▶ Клапан с компенсатор на налягане за компенсирано налягане контрол на потока

▶ Задействане чрез пропорционален соленоид

▶ С електрическа позиция обратна връзка на контролния отвор

▶ Намотката за преобразуване на позицията може да бъде аксиално преместена, като се прави регулиране на нулевата точка на контролния отвор лесно, без да се налага да се докосва до електрониката (електрическо-хидравлично)

▶ Минимално изменение на пробата на клапана и електрически усилвател VT 5004 (отделна поръчка)

Приложение:

Пропорционален клапан за контрол на потока 2FRE16 се използва широко в тежки индустриални хидравлични системи, инженерни машини и мобилна хидравлика, металургия и минното оборудване.

Типични системни примери: верига за управление на кофата

PLC → Пропорционален усилвател → 2FRE16 → Хидравлични цилиндри

                    ↑

 Сензор за налягане (отзиви от затворен контур)

Чрез регулиране на входния електрически сигнал, движението на кофата може да бъде гладко ускорено/забавено, за да се избегне хидравличен шок.

Функция и секция на пропорционалния клапан за контрол на потока 2FRE16

Пропорционалните клапани на пропорционалния поток имат двупосочна функция. Те от приложена стойност на електрическата команда могат да регулират поток, който е налягане и до голяма степен компенсирана температурата.

Те основно се състоят от корпуса (1), пропорционален соленоид с индуктивен преобразувател за позиция (2), измерване на отвора (3), компенсатор на налягане (4), ограничител на хода (5), както и незадължителен проверка (6).

Настройката на потока се определя (0 BIS 100 %) при потенциометъра на стойността на командата. Приложената стойност на командата причинява чрез усилвателя, както и пропорционалния соленоид, регулиране на измервателния отвор (3). Позицията на измервателния отвор (3) се получава чрез преобразувател на позицията. Всякакви отклонения от командната стойност се компенсират от контрола за обратна връзка за позицията.

Компенсаторът на налягането (4) държи спада на налягането в отвора на измерването (3) с постоянна стойност. Следователно потокът е компенсиран налягането.

Малкият температурен дрейф се постига поради дизайна на измервателния отвор. При 0 % командна стойност измервателният отвор е затворен.

В случай на загуба на мощност или прекъсване на кабела на преобразувател на позицията измервателният отвор се затваря. От 0 % стойност на командата е възможен старт на скок. Чрез две рампи в рамките на електрическия усилвател е възможно да се забави отварянето и затварянето на измервателния отвор.

Чрез проверка на клапана (6) Свободният поток е възможен от B до A.

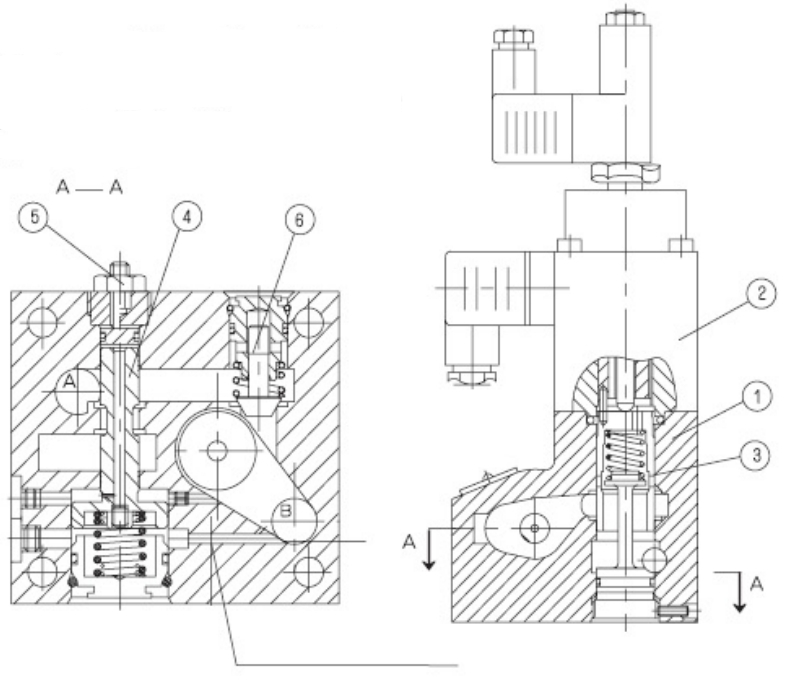

Strcture of Пропорционален клапан за контрол на потока 2FRE16

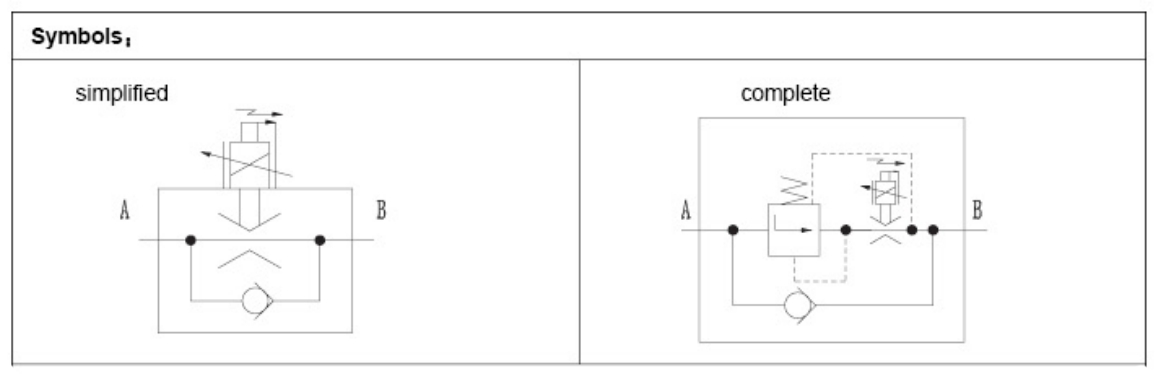

Символи на пропорционалния клапан за контрол на потока 2FRE16
