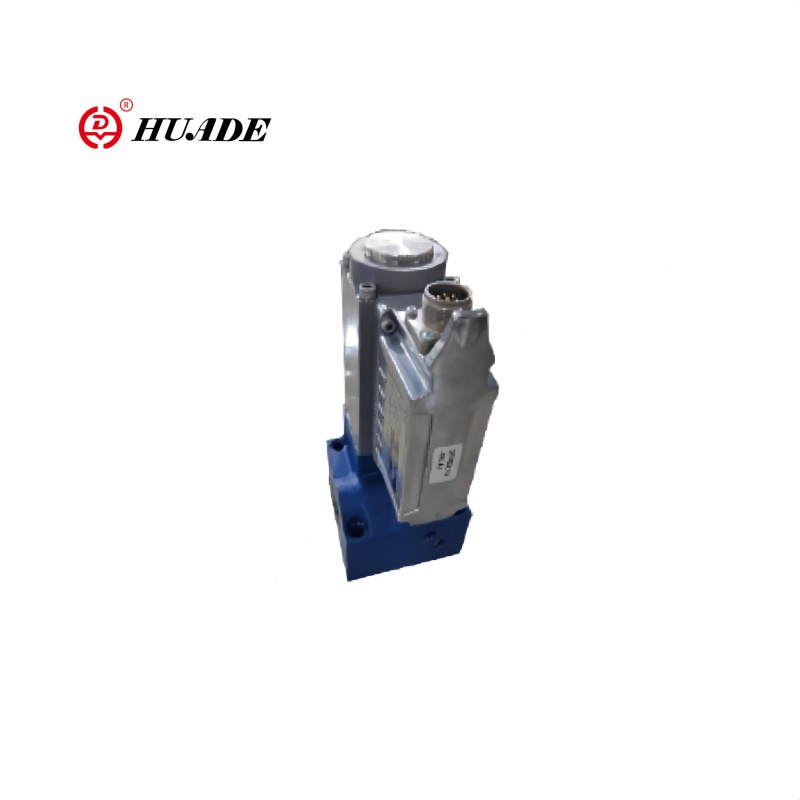

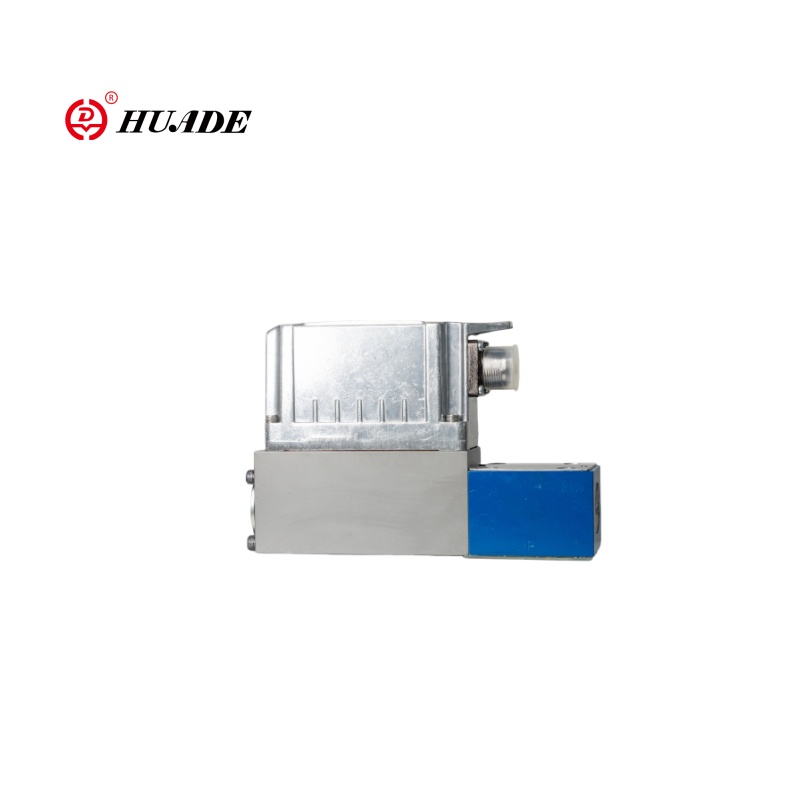

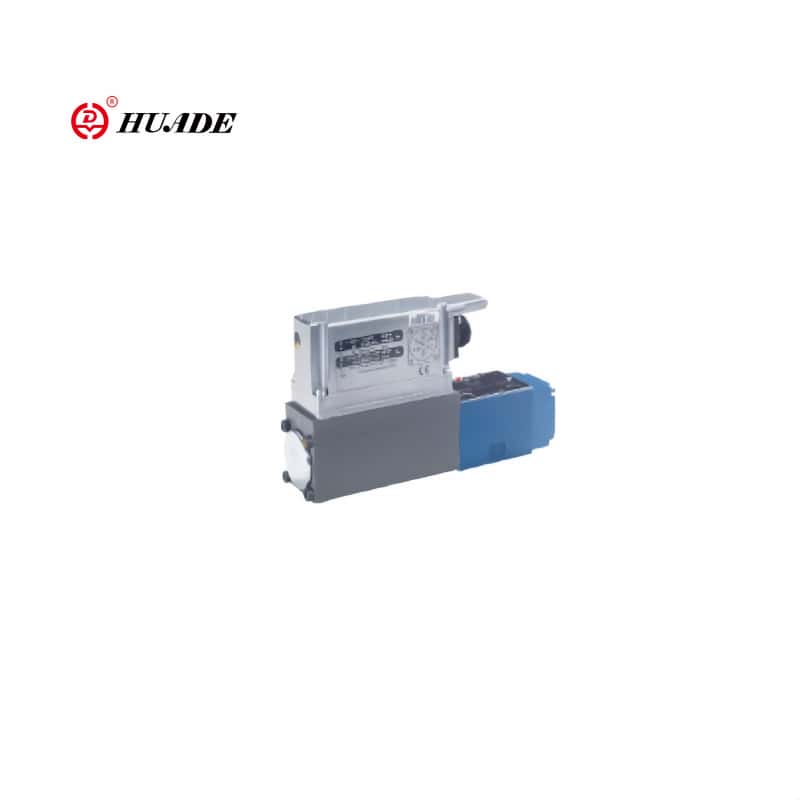

Пропорционален клапан за контрол на потока 3Freez-1x

Пропорционален поток клапан 3freez-1x е високо прецизен компонент за контрол на течността, който обикновено се използва в системите за индустриална автоматизация, които изискват прецизно регулиране на потока или разпределение на съотношението на потока. Valve 3Freez-1x е електронно контролиран пропорционален регулатор (вход на сигнал 0-10V/4-20MA). Налягането обикновено може да достигне 315bar, подходящо за хидравлични системи с високо налягане. Пропорционален поток клапан 3freez-1x клапан може да бъде интегриран с PLC и DCS системи и поддържа MODBU и други комуникационни протоколи. Пропорционалният клапан 3freez-1x контролира скоростта на потока през съотношението на електрическите сигнали, осъществява безстепенна регулация на скоростта на задвижването и подобрява точността на реакцията на системата.

Параметър на продукта на пропорционалния клапан за контрол на потока 3freez-1x

Характеристика на продукта и прилагане на пропорционален клапан за контрол на потока 3freez-1x

Характеристики

▶ Директно контролирани клапани за контрол на потока NG6 и NG10 с бордова електроника и преобразувател за индуктивна позиция

▶ С контрол на позицията, минимална хистерезис <1 %, вижте технически данни

▶ 3-посочената функция се определя от това как са присвоени хидравличните портове (остатъчен поток преминава през порт P, 3-ти път)

▶ Регулируем с помощта на контролираната соленоидна позиция, преобразувателя на позицията и бордовата електроника

▶ За прикачване на подплата, конфигурация на отвора за монтаж NG6 към ISO4401-03-02-0-94, NG10 до ISO 4401-05-04-0-94

▶ Подплата съгласно каталожния лист, RE 45053 за NG6, RE 45055 за NG10 (поръчайте отделно)

▶ Пристав конектор към DIN 43563-AM6, вижте Каталог лист RE 08008 (поръчайте отделно)

▶ Данни за бордовата задействаща електроника

• Съответства на директивите на CE, EMC

През 61000-6-2: 2002-08

И 61000-6-3: 2002-08

• UB = 24vvnom DC

• Електрическа връзка 6P+PE

• Задействане на сигнала

-Стандарт 0 ...+10V (A1)

• Крива на клапана, калибрирана във фабриката

Приложение:

Пропорционален поток клапан 3freez-1x се използва широко в хидравличните системи, строителните машини, машините за подреждане на леглото, машините за загиване, химически/контрол на процесите и др. Моделът, устойчив на експлозия, може да се използва и в оборудване за автоматизация в опасни райони като нефт и природен газ.

Функция и секция на пропорционалния клапан за контрол на потока 3freez-1x

Общи

Пропорционални клапани за контрол на потока тип 3-Freez с контрол на позицията и бордова електроника се предлагат в номинални размери 6 и 10. Те се задействат с помощта на пропорционален соленоид с индуктивен преобразувател за позиция. Хистерезис е <1 %.

Бордовата електроника се калибрира във фабриката и дава възможност за бързо реагиране. Дизайнът на корпуса на клапана е такъв, че остатъчният поток преминава през порт P.

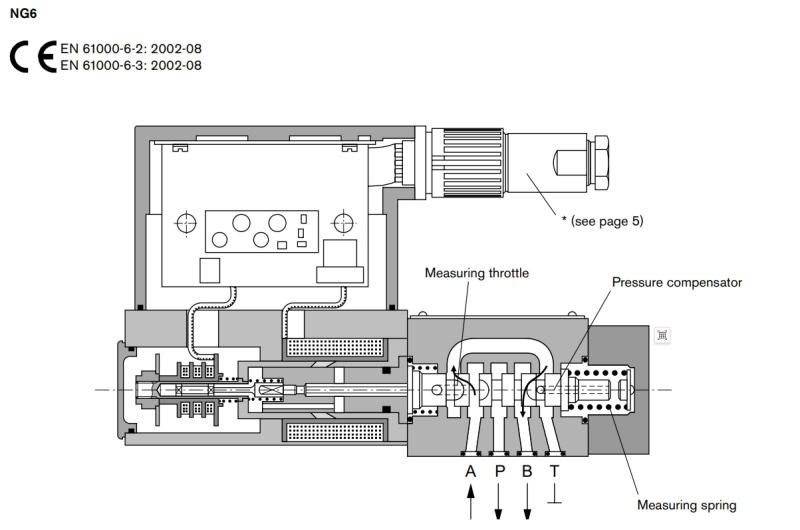

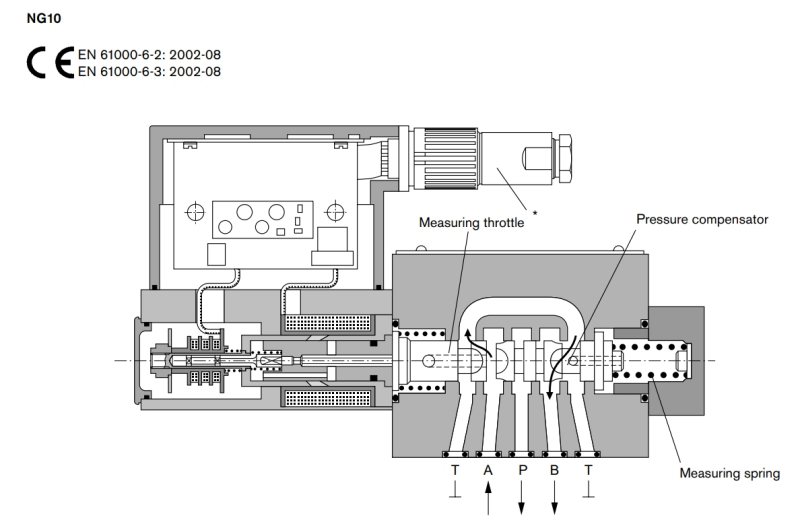

Основен принцип

За да се регулира дебитът на маслото от B, в електрониката на спусъка се задава зададена точка. Въз основа на тази зададена точка, електрониката контролира соленоидната намотка като функция на сигнала от преобразувателя на позицията. Контролът на позицията гарантира много ниска хистерезис. Отворът на клапана се определя от измервателните ръбове на макарата, а интегрираният компенсатор на налягане сравнява спада на налягането с помощта на 8-бара измервателна пружина. Компенсаторът на налягането с измерване на пружината регулира налягането преди дросела на дросела според опростената формула: "Налягане на натоварване плюс сила на измерване на пружината". По този начин спадът на налягането през измервателния ръб се поддържа на постоянно ниво.
