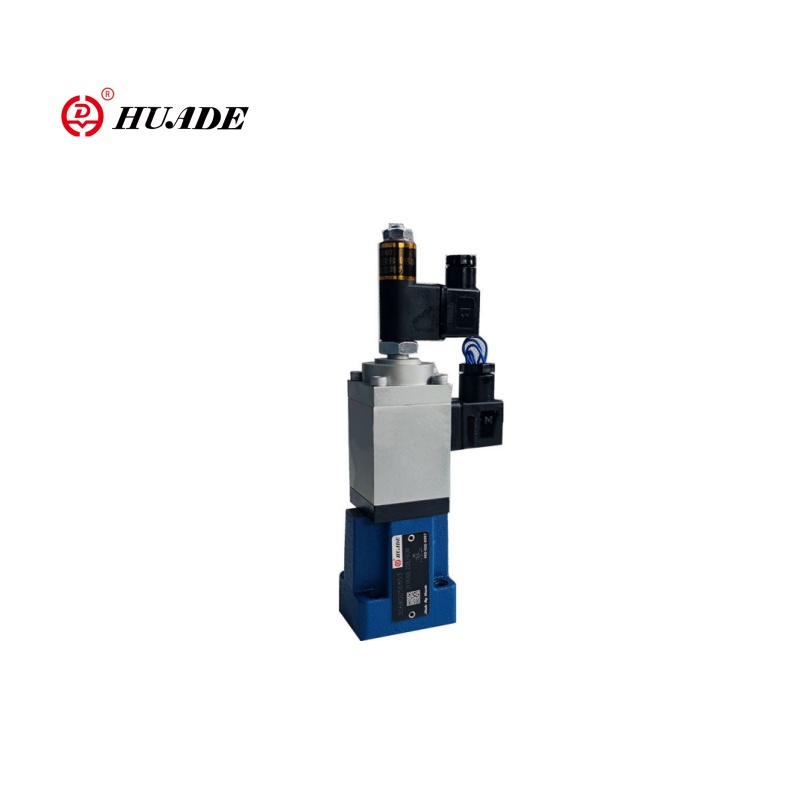

Пропорционален клапан за контрол на потока 2FRE6

Пропорционален клапан за контрол на потока 2FRE6 контролира дебита без доверие през 0 ~ 10V / 4 ~ 20mA сигнал за постигане на прецизно регулиране на скоростта. 2FRE6 Пропорционалният клапан има функция за компенсиране на налягането, която може да гарантира, че скоростта на потока не се влияе от колебанията на налягането на натоварването и поддържа стабилен дебит. Този 2FRE6 клапан е подходящ за хидравлични системи с ограничено пространство и за изискванията за динамично регулиране на потока.

Параметър на продукта на пропорционалния клапан за контрол на потока 2FRE6

Хидравлични
Хистерезис	＜ ± 1%qmax
Повтаряемост	＜ 1%qmax
Степен на замърсяване (μm)	≤20
Течност под налягане	Минерално масло (за NBR уплътнение), фосфатен естер (за уплътнение на FPM)
Диапазон на вискозитет (мм2/s)	2.8 до 380
Температурен диапазон на течността на налягане (℃）	-20 ~+70
Инсталация	Незадължително
Електрически
Тип напрежение	DC
Устойчивост на намотката на соленоид (Ω)	Студена стойност при 20 ℃ 5,4, максимална топла стойност 8.2
Макс. Мощност (VA)	50
Индуктивност (MH)	6 до 8
Честота на осцилатор (kHz)	2.5

Характеристика на продукта и прилагане на пропорционален клапан за контрол на потока 2FRE6

Характеристики:

▶ Клапан с компенсатор на налягане за компенсирано налягане контрол на потока

▶ Задействане чрез пропорционален соленоид

▶ С електрическа позиция обратна връзка на контролния отвор

▶ Намотката за преобразуване на позицията може да бъде аксиално преместена, като се прави регулиране на нулевата точка на контролния отвор лесно, без да се налага да се докосва до електрониката (електрическо-хидравлично)

▶ Контролът на потока е възможен и в двете посоки, като се използва сандвич с изправител

Приложение:

Двупосочен пропорционален клапан за контрол на потока 2FRE6 се използва широко в индустриални автоматизация и машинни инструменти, багери/товарачи и други инженерни машини, металургия и тежко оборудване, оборудване за тестване и лаборатории и др.

 Функция и секция на пропорционалния клапан за контрол на потока 2FRE6

Пропорционалните клапани на пропорционалния поток имат двупосочна функция. Те от приложена стойност на електрическата команда ще регулират потока, който е компенсиран налягането и температурата.

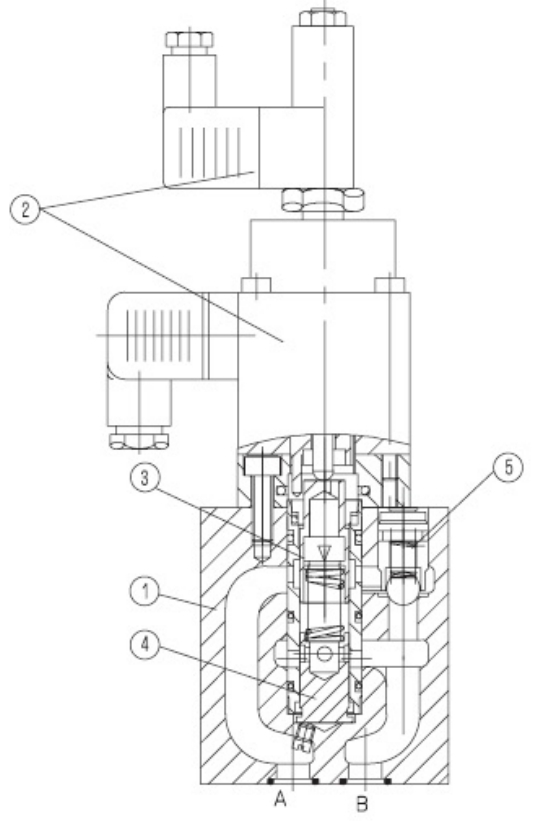

Те основно се състоят от корпуса (1), пропорционален соленоид с индуктивен преобразувател за позиция (2), измерване на отвора (3), компенсатор на налягане (4), както и незадължителния проверка (5).

Пропорционален клапан за контрол на потока 2fre 6 b

Настройката на потока се определя (0 до 100 %) при потенциометъра на стойността на командата. Приложената стойност на командата регулира чрез усилвателя, както и пропорционалния соленоид, измервателния отвор (3). Позицията на измервателния отвор (3) се получава чрез преобразувател на индуктивната позиция. Всякакви отклонения от командната стойност се компенсират от контрола за обратна връзка.

Компенсаторът на налягането (4) държи спада на налягането в отвора на измерването (3) с постоянна стойност. Следователно потокът е компенсиран натоварването.

Малкият температурен дрейф се постига поради дизайна на измервателния отвор.

При 0 % командна стойност измервателният отвор е затворен.

В случай на загуба на мощност или прекъсване на кабела на преобразувател на позицията измервателният отвор се затваря.

От 0 % стойност на командата е възможен старт на скок. Чрез две рампи в рамките на електрическия усилвател е възможно да се забави отварянето и затварянето на измерването b

Отвор.

Чрез проверка на клапана (5) е възможен свободен поток от B до A.

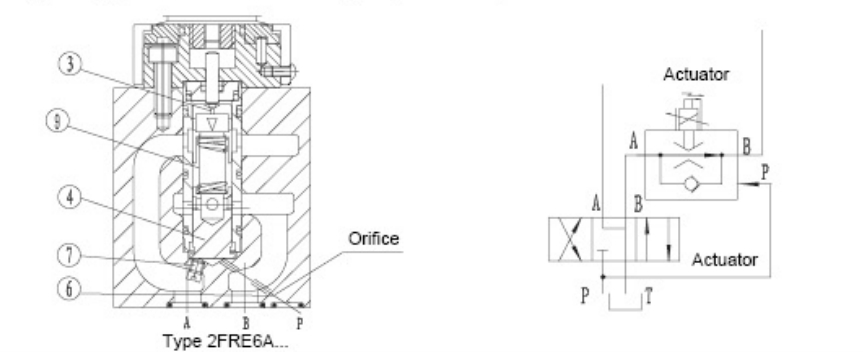

Пропорционален клапан за контрол на потока тип 2FRE 6 A:

Функцията на този клапан е по принцип същата като клапан тип 2fre 6 b:

За да потиснете стартиращия скок, когато е отворен отворът за измерване (3) (стойност на командата> 0%), има предвиждане на компенсатора на налягане (4) да се държи затворен чрез порт P (6). Вътрешната връзка (7) между порт А и компенсатора на налягането (4) е включена. Чрез външния порт P (6) налягането в порт P, преди насоченият клапан (8) да действа върху компенсатора на налягането (4) и го държи срещу пружинната сила (9) в затворено положение. Ако насоченият клапан (8) е превключен от P към B, тогава компенсаторът на налягането (4) се движи от затвореното положение

в регулиращата позиция и стартиращият скок по този начин се избягва.

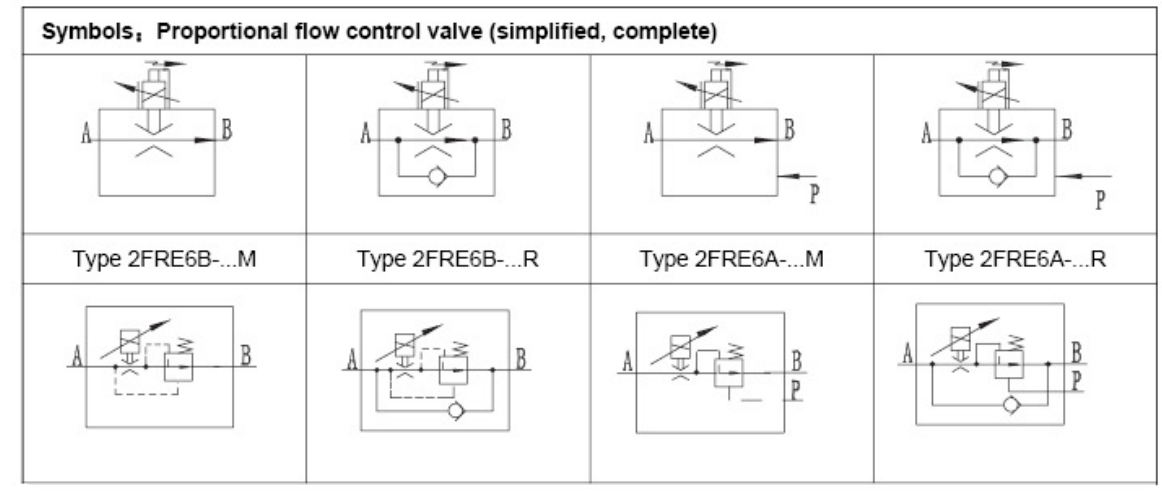

Символи на пропорционалния клапан за контрол на потока 2FRE6
