Когато хидравличните системи трябва да поддържат налягане без течове, сандвич плочата на възвратния клапан Z2S 10 се превръща в основен компонент. Този възвратен клапан с пилотно управление от Bosch Rexroth е надежден избор в индустриалната хидравлика от години и разбирането как работи може да ви помогне да вземете по-добри решения за вашето оборудване.
Какво прави Z2S 10 различен
Z2S 10 не е просто обикновен възвратен клапан. Това е пилотно управлявана конструкция, която се намира между хидравличните компоненти в това, което инженерите наричат конфигурация на сандвич плоча. Това означава, че можете да го поставите директно между други клапани или задвижки, без да се нуждаете от допълнителни тръбопроводи или монтажни скоби. Клапанните блокове текат напълно в една посока, като същевременно позволяват контролирано освобождаване, когато е необходимо чрез пилотен сигнал.
Дизайнът използва две основни части, работещи заедно. Контролна макара реагира на натиска на пилота, а вентилът със сферично седло осигурява действителната блокираща функция. Когато пилотното налягане достигне порта X или Y, макарата се измества и отваря седалката на сачмата, позволявайки на течността да тече назад. Без този пилотен сигнал сандвич плочата на възвратния клапан Z2S 10 поддържа веригата здраво заключена с нулево изтичане.
Технически спецификации, които имат значение
Разбирането на числата зад Z2S 10 ви помага да разберете дали пасва на вашата система. Този вентил се справя с налягане до 315 бара, което покрива повечето индустриални приложения. Дебитът достига 120 литра в минута, подходящ за средни до големи задвижващи механизми. Налягането на крекинг в посока на свободния поток се предлага в четири варианта: 1,5, 3, 6 или 10 бара. Вие избирате версията въз основа на това колко обратно налягане се нуждае от вашата система.
Температурният диапазон също има значение. Стандартните NBR уплътнения работят от -30°C до +80°C, докато FKM уплътненията се справят с -20°C до +80°C, но предлагат по-добра съвместимост с биоразградими хидравлични течности. Вентилът тежи около 3 килограма и се монтира във всяка позиция, въпреки че вертикалното подреждане работи най-добре за повечето инсталации.
Чистотата на течността е критична за сандвич плочата на възвратния клапан Z2S 10. Производителят препоръчва ниво на чистота по ISO 4406 от 20/18/15 или по-добро. Мръсното масло причинява залепване на вътрешните части, което води до неизправност. Инсталирането на подходяща филтрация предотвратява тези проблеми и удължава живота на клапана.
Как работи пилотната операция
Функцията за пилотно управление отличава този клапан от основните възвратни клапани. При типична настройка вие свързвате порт A1 към вашия задвижващ механизъм и A2 към вашия насочен контролен клапан. Потокът се движи свободно от A1 към A2, когато налягането надхвърли настройката за налягане на напукване. Но когато се опитате да избутате течност назад от A2 към A1, топката я блокира напълно.
За да освободите уловеното налягане, прилагате пилотно налягане към порт X. Това пилотно налягане може да бъде доста ниско, често само 1,5 до 10 бара в зависимост от вашата конфигурация. Контролната макара се измества, отваряйки механично вентила на сферичното седло. Сега течността може да се върне от страната на задвижващия механизъм обратно през клапана. Това контролирано освобождаване предотвратява удар и шум във вашата хидравлична верига.
Функцията за предварително отваряне в стандартните версии означава, че вентилът започва да се отваря леко, преди да достигне пълното пилотно налягане. Това постепенно действие изглажда прехода на налягането. Някои версии като SO41 елиминират предварителното отваряне за приложения, където искате по-остър контрол, въпреки че това може да създаде повече шум по време на превключване.
Подробности за монтаж и монтаж
Монтирането на сандвич плочата на възвратния клапан Z2S 10 следва стандарта ISO 4401 за клапани с размер 05. Схемата за монтаж използва четири винта M6, затегнати до 15,5 нютон-метра. Повърхностното покритие на вашата монтажна плоча трябва да бъде Rz 4 микрометра или по-гладка, за да се предотврати изтичане през О-пръстените.
Когато подреждате компоненти, изчислете внимателно дължината на болта. Трябва да преминете през всички сандвич плочи плюс основния вентил или колектор. Z2S 10 добавя 50 милиметра към височината на вашия стек в стандартна конфигурация. Връзките на портовете отговарят на стандартните ISO модели, което го прави съвместим с повечето индустриални хидравлични компоненти.
О-пръстените уплътняват всички връзки на портовете. Те трябва да са съвместими с вашата хидравлична течност. Системите с минерални масла използват NBR уплътнения, докато системите, работещи с HETG или други биоразградими течности, се нуждаят от FKM уплътнения. Инсталирането на повредени или грешен тип уплътнения причинява проблеми с изтичане и замърсяване.
Общи приложения в промишлеността
Машинните инструменти използват сандвич плочата на възвратния клапан Z2S 10, за да задържат позициите на детайла по време на смяна на инструмента. Без този клапан хидравличният цилиндър би се отклонил от изтичане на масло, разрушавайки прецизността. Пилотното освобождаване позволява контролирано движение, когато цикълът на машината се възобнови.
Машините за леене под налягане разчитат на тези клапани, за да поддържат налягането при затягане на формата постоянно по време на фазата на охлаждане. Всеки спад на налягането би създал дефектни части. Z2S 10 заключва здраво цилиндъра на скобата, като използва минимално пилотно налягане за освобождаване между циклите.
Хидравличните преси се нуждаят от точно задържане на позицията по време на многоетапни операции на формоване. Сандвич плочата на възвратния клапан Z2S 10 предотвратява плъзгането на цилиндъра надолу между ударите на натискане. Това подобрява качеството на частите и безопасността на оператора чрез елиминиране на неочаквано движение.
Оборудването за обработка на материали като мотокари използва тези клапани, за да предотврати падане на товара, ако хидравличните линии се повредят. Конструкцията с пилотно управление позволява нормално повдигане и спускане, като същевременно осигурява безопасно блокиране в посоката на задържане на товара.
Кодове и варианти за поръчка
Bosch Rexroth използва специфична кодова система за серията Z2S 10. Основният формат е Z2S 10, последван от букви и цифри, указващи специфичните характеристики. Празна позиция означава, че и двата порта A и B имат блокираща функция. Буквата A означава само блокове на порт A, докато B означава само блокове на порт B.
Числото след това показва налягането на напукване: 1 за 1,5 бара, 2 за 3 бара, 3 за 6 бара и 4 за 10 бара. След това идва 3X, показваща серията компоненти. Буквата V се появява, когато FKM уплътненията заменят стандартните NBR уплътнения. Допълнителни кодове като SO14, SO40, SO41 или SO60 показват специални характеристики като ограничаване на хода или портове за външен контрол.
Често срещаният номер на част е R900407394 за стандартната версия с двоен порт с 1,5 бара налягане на напукване. Версията A с един порт носи номер R900407424. Когато имате нужда от FKM уплътнения за биоразградимо масло, потърсете номера на части като R900407439.
Съвместимост с течности и поддръжка
Сандвич плочата на възвратния клапан Z2S 10 работи с повечето хидравлични течности. Стандартните версии се справят с минерални масла като HL, HLP и HVLP без проблеми. Диапазонът на вискозитет варира от 2,8 до 500 квадратни милиметра в секунда, покривайки всичко от разредени хидравлични течности до гъсти масла при студени условия.
Биоразградимите течности изискват внимание към материала на уплътнението. HFC течностите работят с NBR уплътнения, но HETG и HFDU маслата се нуждаят от FKM уплътнения за предотвратяване на влошаване. Използването на грешен уплътнителен материал води до подуване, втвърдяване или напукване, което причинява изтичане и замърсяване.
Редовната поддръжка включва проверка на чистотата на хидравличната течност и подмяна на филтърните елементи, преди да заобиколят. Замърсяването се проявява като бавна реакция на клапана или невъзможност за освобождаване, когато се прилага пилотно налягане. Вземането на проби от масло и анализирането им съгласно стандартите ISO 4406 открива проблемите рано.
Интервалите за смяна на уплътнението зависят от условията на работа. Работа при висока температура или агресивни течности съкращават живота на уплътнението. Когато възстановявате клапана, съобразете материала на уплътнението с вашия тип течност и проверете всички вътрешни части за износване или повреда.
Сравняване на алтернативни решения
Други производители предлагат пилотно управлявани възвратни клапани, но дизайнът на сандвич пластина Z2S 10 има предимства. Серията CVS на Parker осигурява подобна функция с по-висок капацитет на потока до 150 литра в минута, но липсва функцията за предварително отваряне, която изглажда преходите на налягането в Z2S 10. Серията PVG на Eaton използва по-компактни размери, но предлага по-малко опции за натиск за напукване.

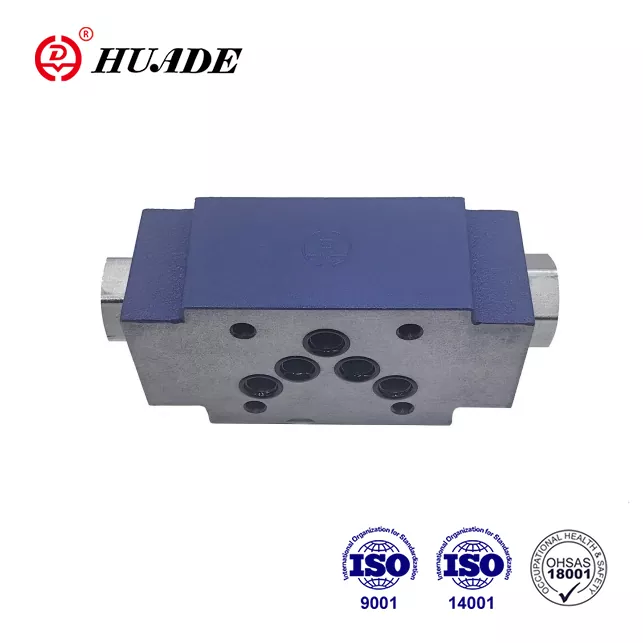

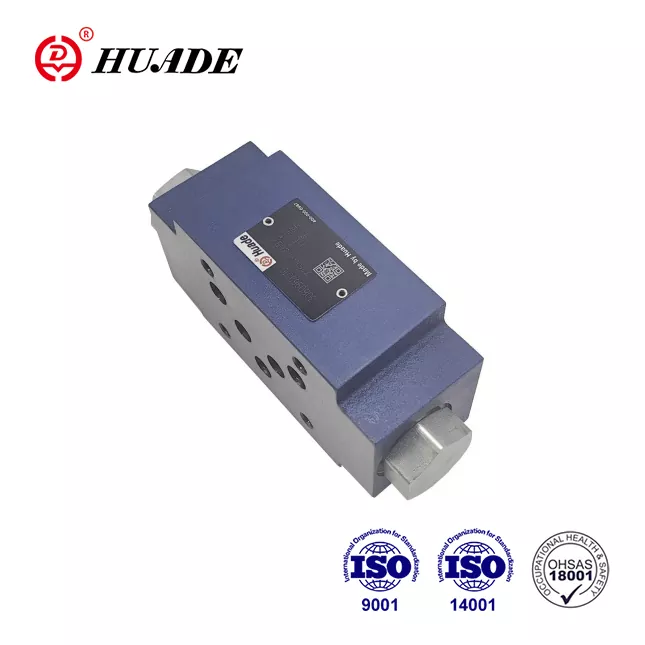

Някои азиатски производители като Huade произвеждат Z2S 10 съвместими вентили на по-ниски цени. Те работят адекватно при по-малко взискателни приложения, но може да не отговарят на издръжливостта на Bosch Rexroth в тежки условия или със замърсено масло. Качеството на металургията и уплътнението в оригиналното оборудване обикновено се оказва по-добро при дълъг експлоатационен живот.
Обикновените възвратни клапани без пилотно управление струват по-малко и се монтират по-компактно. Те обаче не могат да осигурят контролирано освобождаване на задържаното налягане. Това ограничение ги прави неподходящи за приложения, при които трябва да движите задвижващия механизъм в двете посоки под контрол.
Изисквания за налягането на пилота
Разбирането на нуждите от пилотно налягане ви помага да проектирате надеждни вериги. Сандвич плочата на възвратния клапан Z2S 10 се нуждае само от около 1,5 до 10 бара в пилотния порт, за да се отвори напълно, в зависимост от основното налягане и потока. Това ниско изискване означава, че често можете да избирате пилотно налягане от съществуващи управляващи вентили, без да добавяте бустерни вериги.
Коефициентът на отваряне на контрола от приблизително 1 до 11,5 между зоната на пилота и зоната на главната тарелка дава това благоприятно умножение на налягането. Малките пилотни сили създават големи отварящи сили върху седалката на топката. Тази ефективност намалява консумацията на енергия и генерирането на топлина във вашата система.
Когато пилотното налягане падне под прага, клапанът се затваря незабавно. Силата на пружината притиска топката здраво към нейната опора. Това бързо затваряне предотвратява обратния поток, но може да създаде пикове на налягането, ако на веригата липсва подходящо поглъщане на удара. Добавянето на малки акумулатори или ограничителни вентили намалява тези преходни процеси.
Съображения за системна интеграция
Интегрирането на сандвич плочата на обратния клапан Z2S 10 във вашата хидравлична верига изисква планиране. Вентилът трябва да се намира между управляващия клапан и задвижващия механизъм на порта, който искате да заключите. Пилотните линии се свързват към противоположния работен порт на насочващия клапан, така че пилотното налягане пристига автоматично, когато обърнете посоката.
Връзките на резервоара за дренаж на контролната макара са важни. Версия SO60 осигурява отделен T порт за източване на пилотната секция към резервоара, предотвратявайки натрупване на налягане, което може да попречи на работата на клапана. Стандартните версии се източват вътрешно през главната верига, която работи добре в повечето приложения, но може да причини проблеми в специализирани вериги.
Когато използвате няколко вентила Z2S 10 в една система, всеки се нуждае от собствен пилотен сигнал. Кръстосаното свързване на пилотни портове може да създаде неочаквани взаимодействия, при които отварянето на един клапан засяга друг. Поддържайте пилотните вериги независими, освен ако специално не проектирате за комбинирана работа.
Отстраняване на често срещани проблеми
Когато сандвич плочата на възвратния клапан Z2S 10 не успее да блокира правилно, замърсяването е обичайният виновник. Частиците мръсотия попадат между топката и седалката, създавайки път за теч. Промиването на системата и подобряването на филтрацията коригира повечето случаи. Ако течът продължава след почистване, седалката може да има повреда, изискваща подмяна.
Неуспешното отваряне с пилотно налягане често означава, че контролната макара е заседнала. Това се случва, когато лакът се натрупа от прегрято масло или когато замърсяването с вода причини корозия. Разглобяването и почистването на клапана възстановява функцията, но трябва също така да се обърнете към основната причина в състоянието на вашата хидравлична течност.
Прекомерният шум по време на отваряне обикновено сочи към кавитация или бързи промени в налягането. Функцията за предварително отваряне обикновено предотвратява това, така че шумът предполага или версия без предварително отваряне, или износени вътрешни части, които забавят последователността на отваряне. Проверката на версията и проверката за износване помага да се идентифицира необходимата корекция.
Бавната реакция на пилотните сигнали може да показва ниско пилотно налягане или вътрешен теч около контролната макара. Измерването на пилотното налягане на входа на вентила потвърждава дали вашата верига осигурява достатъчно сигнал. Вътрешният теч изисква възстановяване на клапана с нови уплътнения и проверка на състоянието на отвора на макарата.
Цена и наличност
Ценообразуването на сандвич плочата на обратния клапан Z2S 10 варира според региона и доставчика. Оригиналните клапани Bosch Rexroth чрез оторизирани дистрибутори в Обединеното кралство струват около £605 без ДДС за стандартни версии. Цените в други региони се различават в зависимост от местните дистрибуторски мрежи и вносните мита.
Алтернативните доставчици и съвместимите продукти струват по-малко. Произведените в Азия еквиваленти може да са с 30 до 50 процента под цените на Bosch, като същевременно поддържат разумно качество за по-малко критични приложения. Купуването чрез платформи за промишлени доставки като MISUMI или общи пазари като eBay понякога дава отстъпки, въпреки че проверката на автентичността става важна.
Времето за доставка зависи от това дали дистрибуторите разполагат с конкретната версия, от която се нуждаете. Обичайните варианти като версията с двоен порт 1,5 бара се доставят бързо от инвентара. Необичайни конфигурации със специални опции може да изискват фабрични поръчки с няколко седмици време за доставка. Предварителното планиране и поддържането на резервни части за критични машини предотвратява скъпоструващ престой.
Околна среда и бъдещи тенденции
Хидравличното оборудване все повече използва биоразградими течности, за да намали въздействието върху околната среда от разливи и течове. Сандвич плочата на обратния клапан Z2S 10 се адаптира към тази тенденция чрез опции за уплътнения от FKM, съвместими с HETG и други течности на биологична основа. Тази съвместимост ви позволява да надстроите до екологична хидравлика, без да сменяте всичките си клапани.
По-строгите разпоредби за емисиите настояват за по-добро уплътняване на хидравличните системи. Блокирането при нулеви течове в Z2S 10 помага на машините да отговарят на тези стандарти. Оборудването, работещо в чувствителни среди като обработка на храни или чисти помещения, се възползва особено от надеждното уплътнение, което осигурява този клапан.
Бъдещото развитие може да доведе до електронно наблюдение на хидравличните клапани. Сензори, откриващи пилотно налягане, дебит или позиция на клапана, могат да се интегрират със системите за управление на машината. Докато основният дизайн на Z2S 10 остава чисто механичен, тези добавки биха позволили предсказуема поддръжка и по-добра оптимизация на системата.
Направете правилния избор
Изборът на сандвич плочата на възвратния клапан Z2S 10 има смисъл, когато имате нужда от надеждно поддържане на налягането в компактен пакет. Монтажът на сандвич плоча спестява място и намалява потенциалните точки на течове в сравнение с инсталациите с вградени вентили. Пилотната работа ви дава контролирано освобождаване без сложни допълнителни схеми.
Вземете предвид вашите нива на налягане, изисквания за дебит и тип течност, когато поръчвате. Съобразете налягането на напукване с нуждите на вашата система, балансирайки между ниско съпротивление при свободен поток и подходящо предварително натоварване за стабилно закрепване. Изберете FKM уплътнения, ако работите с нещо различно от минерално масло, за да осигурите дълъг живот на уплътнението.
Z2S 10 работи най-добре в системи с добра чистота на течността и редовна поддръжка. Ако вашата работа е свързана с пренебрегната поддръжка или много мръсни условия, клапанът може да има проблеми с надеждността. В тези случаи по-здравите конструкции с по-големи хлабини могат да служат по-добре въпреки по-високите им нива на течове.
За повечето промишлени хидравлични приложения, изискващи задържане на позиция и контролирано освобождаване, сандвич плочата на възвратния клапан Z2S 10 осигурява надеждна работа на разумна цена. Дългият му опит и широката наличност го правят безопасен избор както за нови дизайни, така и за заместващи приложения.
