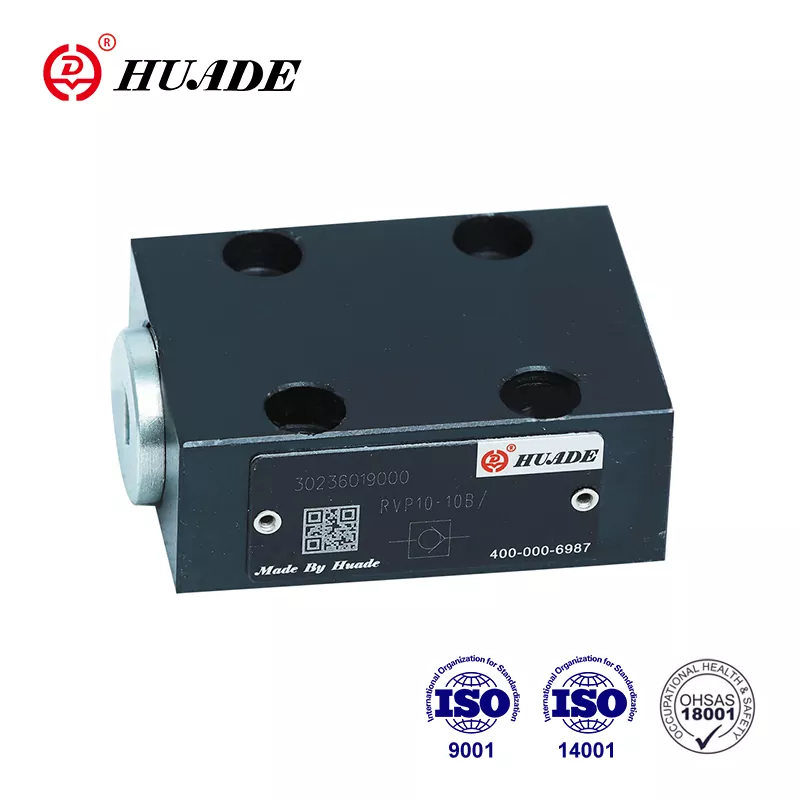

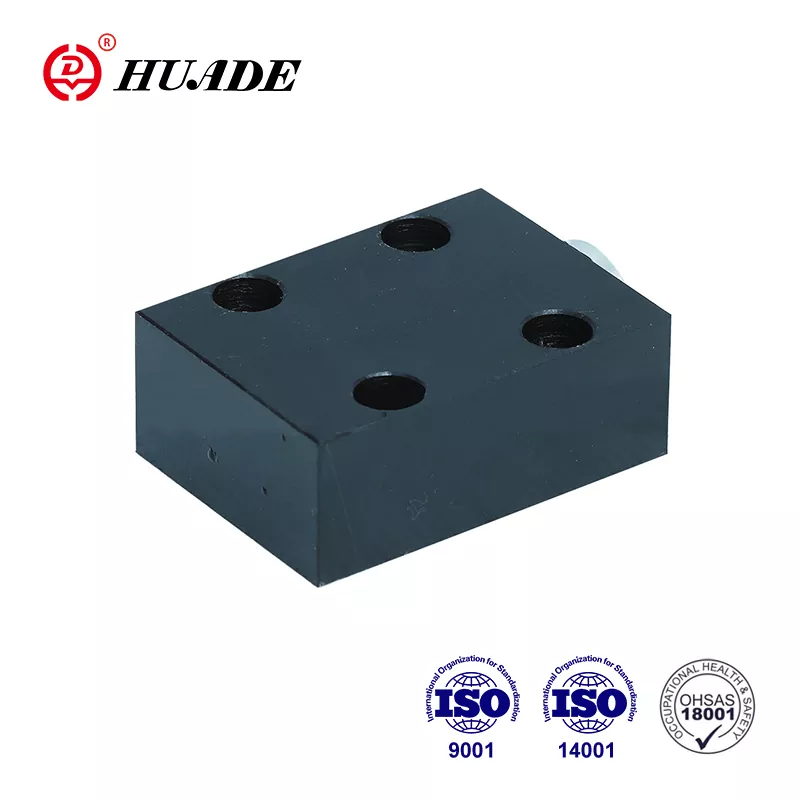

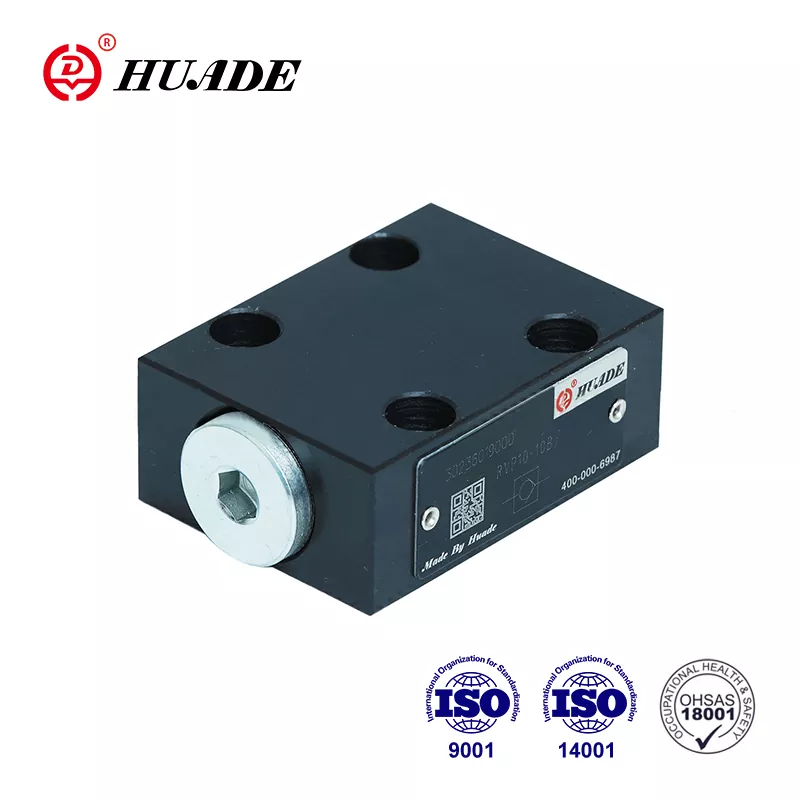

Huade сътрудничи на Rexroth повече от 7 години от 1979 г. Възвратният клапан Huade® RVP 30 е достъпна алтернатива на продуктите на Rexroth от същата серия. Изработена е от устойчива стомана. Huade има добра система за проверка, за да гарантира високо качество. Всички продукти преминават стриктни тестове преди да напуснат завода и са опаковани в стандартна картонена кутия с водоустойчива опаковка. В рамките на едногодишния гаранционен период е безплатен за ремонт. Фабриката премина ISO9001, ISO14001 и ISO45001. Възвратните клапани Huade® могат да се използват във военната индустрия в Китай поради своята стабилна и надеждна работа. Това е добре позната национална марка в Китай.
|
Технически данни |
|||||||||
|
Размер |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Максимално работно налягане (MPa) |
31.5 |
||||||||
|
Налягане на отваряне (MPa) |
0.05 |
||||||||
|
Флуик под налягане |
минерални масла или фосфатен естер |
||||||||
|
Температурен диапазон на флуида под налягане（℃） |
-30～+80 |
||||||||
|
Диапазон на вискозитет (mm2/s) |
2,8~500 |
||||||||
|
Фиксираща позиция |
по желание |
||||||||
Характеристики:
▶ Свързване на монтажната плоча
▶ Затваряне без течове в една посока
Приложение:
Възвратният клапан RVP 30 се използва главно на изхода на помпата като клапан за обратно налягане и байпасен клапан.
Възвратният клапан тип RVP 30 има за задача за предпочитане да затвори поток без теч в едната посока и да позволи свободен поток в обратната посока. Основно се състои от корпус (1), тарелка (2), компресионна пружина (3) и опора на пружината (4). Ходът на тарелката (2), която се направлява по външния й диаметър, е ограничен от механичен ограничител. Вградената компресионна пружина (3) поддържа движението на затваряне. Освен това пружината за натиск (3) държи цилиндъра (2) в затворено положение, дори когато няма поток през клапана.
Символ
Структурна схема
①Корпус ②Тампер ③Пружина ④Пружинна седалка
1. Течността трябва да се филтрира. Минималната финост на филтъра е 20 ㎛.
2. Резервоарът трябва да е запечатан и трябва да има монтиран въздушен филтър на входа за въздух.
3. Продукти без подложка, когато напускат фабриката, ако са необходими, моля, поръчайте специално.
4. Фиксиращите винтове на вентила трябва да са с високо ниво на интензивност (клас 10.9). Моля, изберете и ги използвайте според параметъра, посочен в примерната книга.
5. Грапавостта на повърхността, свързана с клапана, се изисква до 0,8.
6. Повърхностното покритие на свързващия детайл се изисква до 0,01/100 mm.
