В света на индустриалната автоматизация и системите за управление на течности, пропорционалното налягане на клапана представлява една от най-важните концепции за постигане на прецизни и ефективни операции. Разбирането на този фундаментален принцип е от съществено значение за инженерите, техниците и всеки, който работи с хидравлични или пневматични системи.

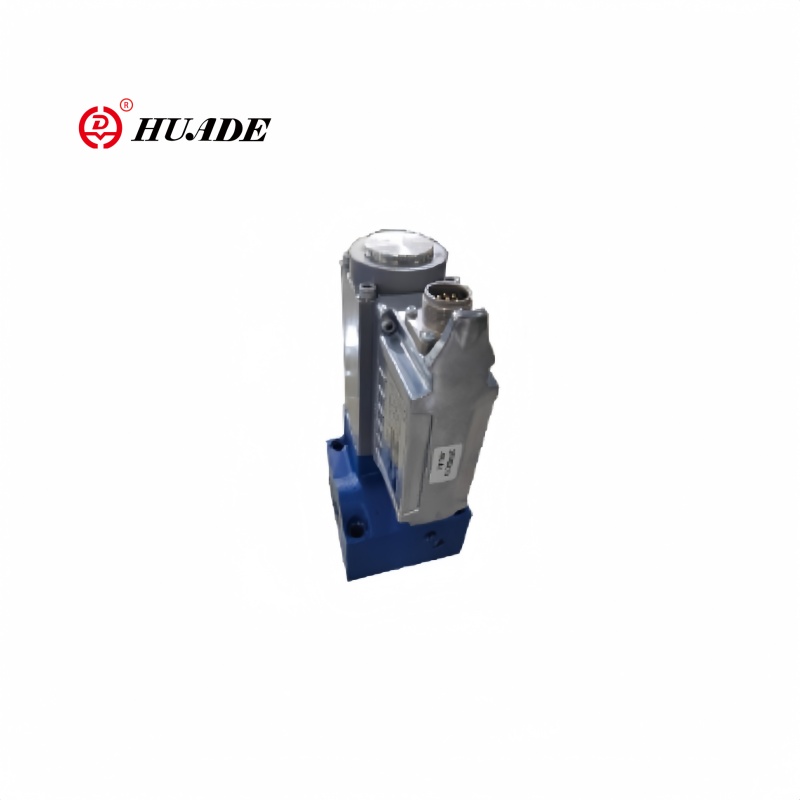

Определяне на налягането на пропорционалния клапан
Налягането на пропорционалния клапан се отнася до контролираното изходно налягане, генерирано от пропорционален клапан, където нивото на налягане е право пропорционално на входния сигнал, подаден към вентила. За разлика от простите клапани за включване/изключване, които работят в двоични състояния, пропорционалните вентили осигуряват безкрайно променливо управление между минимални и максимални стойности на налягането въз основа на големината на електрическия входен сигнал.
[Първо разберетекакви са пропорционалните вентили]
Връзката между входния сигнал и изходното налягане следва линейна или предварително определена крива, което позволява прецизна модулация на налягането. Тази пропорционална връзка позволява плавен, непрекъснат контрол на налягането, вместо резки промени, което прави тези вентили идеални за приложения, изискващи фино регулиране на налягането.
Как работят пропорционалните вентили
Основната работа на пропорционалния вентил се основава на електромагнитно управление на силата. Когато се приложи електрически сигнал към соленоида на вентила, той генерира магнитна сила, пропорционална на входния ток или напрежение. Тази електромагнитна сила действа срещу пружинен механизъм и налягането на флуида, за да позиционира макара или тарелка на клапана.
Тъй като входният сигнал се увеличава, електромагнитната сила става по-силна, премествайки вентилния елемент по-далеч от леглото му. Този увеличен отвор позволява повече поток на течност и обикновено води до по-високо налягане надолу по веригата, в зависимост от конфигурацията на клапана. Прецизното позициониране на вентилния елемент създава пропорционалната връзка между входния сигнал и изходното налягане.
Съвременните пропорционални вентили често включват системи за обратна връзка, използващи сензори за положение или преобразуватели за налягане, за да осигурят точно управление и компенсиране на външни фактори като температурни промени, колебания на захранващото налягане или износване на компоненти.
Видове контрол на налягането на пропорционалния клапан
Пропорционални вентили с директно действие
Тези вентили директно контролират налягането чрез електромагнитната сила, действаща върху вентилния елемент. Те обикновено се използват в приложения с по-ниско налягане, където силата на соленоида е достатъчна, за да преодолее флуидните сили и напрежението на пружината. [Сравнете сконструкции на хидравличен пропорционален клапан]
Пропорционални вентили с пилотно управление
За приложения с по-високо налягане пилотно управляваните вентили използват малък пропорционален вентил за управление на по-голям главен вентил. Пилотният клапан модулира налягането към контролна камера, която след това позиционира основния клапанен елемент. Тази конфигурация позволява прецизен контрол на високо налягане с относително ниска входяща електрическа мощност.
Редуцир вентили
Тези пропорционални вентили поддържат постоянно налягане надолу по веригата, независимо от вариациите на налягането нагоре по веригата или промените в дебита. Изходното налягане е пропорционално на входния сигнал, което ги прави идеални за приложения за регулиране на налягането.
Предпазни клапани
Пропорционалните предпазни клапани осигуряват променливи настройки на налягането на разтоварване въз основа на входния сигнал. Това позволява динамично регулиране на максималното налягане на системата без механична настройка.
Приложения и ползи
Контролът на налягането на пропорционалния клапан намира приложения в много индустрии. В мобилната хидравлика тези клапани позволяват гладка работа на строителното оборудване, осигурявайки прецизен контрол на движенията на стрелата, кофата и верижите. Системите за автоматизация на производството използват пропорционални вентили за постоянни сили на затягане, налягания на леене под налягане и операции по обработка на материали.
Аерокосмическата индустрия разчита на пропорционален контрол на налягането на клапаните за системи за управление на полета, работа на колесника и управление на налягането в кабината. В автомобилния сектор тези клапани контролират налягането на трансмисията, сервоусилвателя на волана и системите за управление на двигателя.
Подобрена ефективност на системата
Прецизното съвпадение на налягането с изискванията за натоварване намалява загубата на енергия и оптимизира производителността на системата.
Намалена консумация на енергия
Избягването на свръхналягане води до значителни икономии на енергия и по-ниски експлоатационни разходи.
Подобрено качество на продукта
Постоянното налягане на процеса гарантира надеждни производствени резултати и консистенция на продукта.
Повишена реакция на системата
Плавните преходи на налягането осигуряват по-добър контрол на системата и гладкост на работа.
Ключови параметри на ефективността
Интеграция на системата за управление
Системите за управление на налягането с пропорционални клапани обикновено се интегрират с електронни контролни блокове (ECU) или програмируеми логически контролери (PLC). Тези контролери осигуряват прецизните електрически сигнали, необходими за точен контрол на налягането, като същевременно наблюдават обратната връзка на системата.
Съвременни стратегии за контрол
Съвременните системи за управление често използват стратегии за управление със затворен контур, като непрекъснато сравняват действителното изходно налягане с желаните зададени точки и съответно регулират входните сигнали на клапана. Този подход компенсира системните вариации и поддържа прецизен контрол на налягането при променящи се работни условия.
Бъдещи развития
Еволюцията на технологията за пропорционално налягане на вентила продължава с напредъка в науката за материалите, електронните системи за управление и сензорната технология. Интелигентните вентили, включващи вградена диагностика, възможности за предсказуема поддръжка и безжична комуникация, стават все по-разпространени.
Технологията на дигиталните вентили обещава още по-голяма прецизност и гъвкавост, потенциално заменяйки традиционните пропорционални вентили в някои приложения. Въпреки това пропорционалното управление на налягането на клапаните остава основна и надеждна технология за флуидни енергийни системи.
Разбирането на пропорционалното налягане на клапана позволява на инженерите да проектират по-ефективни, прецизни и надеждни системи за управление на течности в различни приложения, което го прави основна концепция в съвременната индустриална автоматизация.
