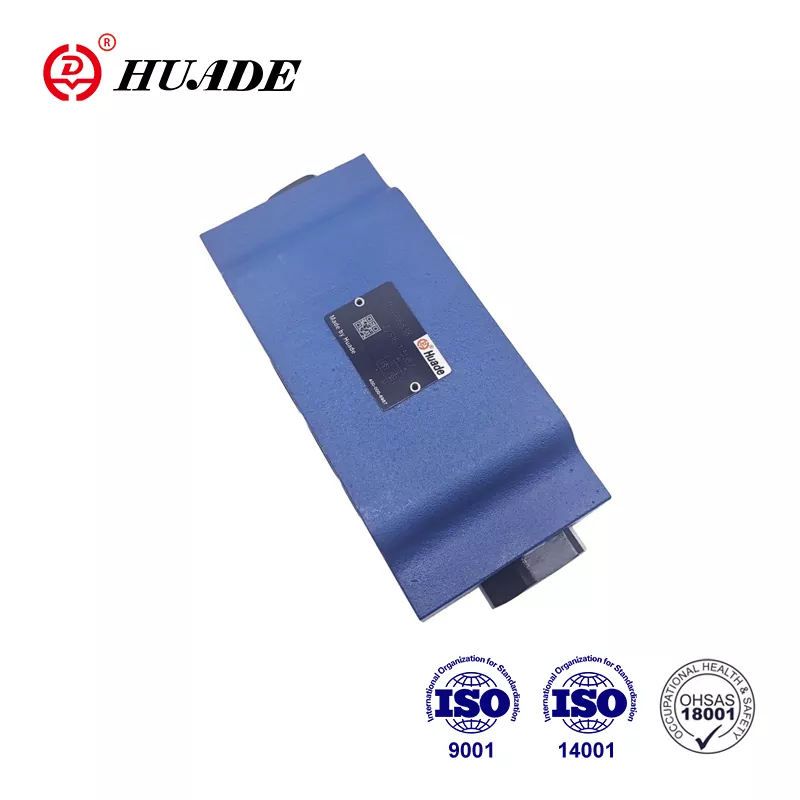

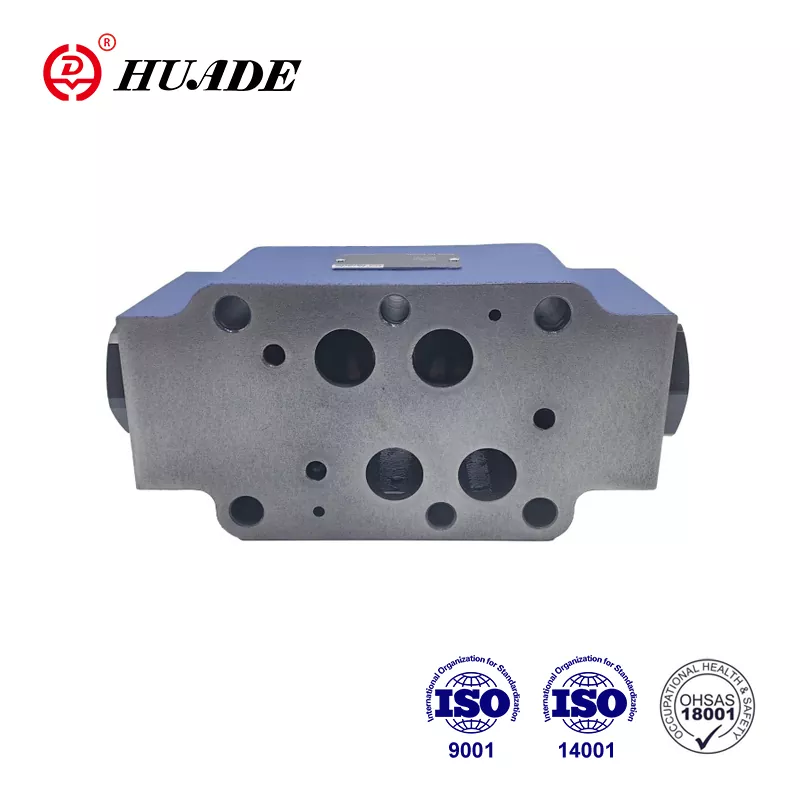

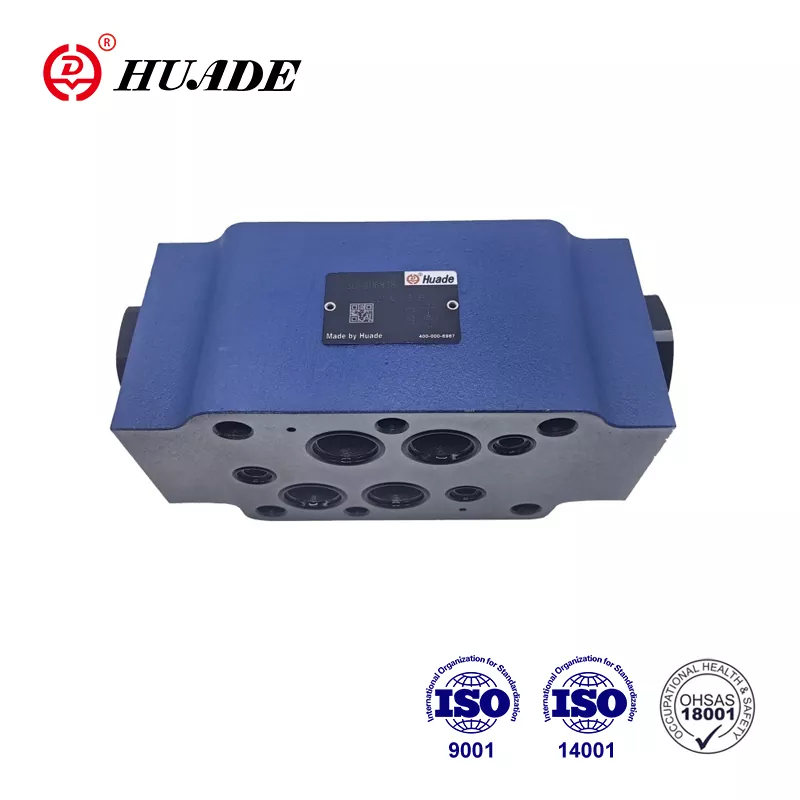

Сандвич плоча на възвратен клапан Z2S 22

Като водещ китайски производител на хидравлична трансмисия и технология за управление, Huade има два дългосрочни опита в сътрудничество с Rexroth. Възвратните клапани Huade® Z2S 22 са конкурентни на добре познатите продукти с добро качество и по-ниска цена. Фабриката е преминала ISO9001, ISO14001 и OH SAS18001. Възвратните клапани Huade® са с по-напреднала технология и по-издръжливи от подобни продукти в тази линия. Това е добре позната национална марка в Китай. Хидравличните клапани на Huade се използват широко във военната индустрия и други области поради превъзходната производителност.

Продуктов параметър на сандвич плочата на обратния клапан Z2S 22

Характеристика на продукта и приложение на сандвич плочата на възвратния клапан Z2S 22

Характеристики:

▶ За използване във вертикални комплекти за подреждане

▶ За затваряне без течове на един или два сервизни порта

▶ Модел на пренасяне към Din 24 340 форма A, ISO4401 и CETOP - RP 121H

Приложение:

Възвратният клапан Z2S 22 се използва за вертикално подреждане. Той може да запечата един или два работещи маслени порта без изтичане, ако е необходимо.

Функции, раздел, символи на сандвич плочата на възвратния клапан Z2S 22

Хидравличните пилотно управлявани възвратни клапани Z2S 22 са нова серия със сандвич плоча. Използват се за затваряне без течове на един или два сервизни порта, дори и за дълги периоди от време. Свободният поток възниква от A1 към A2 или B1 към B2. Потокът в A1 B1 в обратната посока е блокиран. Когато течността тече от A1 към A2, макарата се притиска и се избутва надясно, като по този начин се отваря вентилът на сферичния цилиндър, който след това отваря цилиндъра. За да се осигури правилно затваряне на вентила, сервизните портове A2 B2 на насочващия вентил трябва да бъдат свързани към резервоара в неутрално положение.

Символ на Z2S

Типичен пример за схема на Z2S
