Когато работите с хидравлични системи, поддържането на течността да тече в правилната посока е по-важно, отколкото си мислите. Сандвич плочата на възвратния клапан Z1S от Bosch Rexroth прави точно това – позволява на течността да преминава в една посока, като същевременно я блокира да се връща назад. Тази проста работа е от решаващо значение за всичко - от фабрични машини до строително оборудване.
Какво прави сандвич плочата на възвратния клапан Z1S различна
Сандвич плочата на възвратния клапан Z1S получава името си от начина на инсталиране. Вместо да се свързва с маркучи и фитинги, той седи между други компоненти като сандвич слой. Този дизайн спестява място и намалява броя на точките на свързване, където могат да възникнат течове. Клапанът използва пружинен цилиндър, който се затваря плътно срещу обратния поток, постигайки почти нулев теч дори когато налягането достигне 350 бара.
Дизайнът на сандвич плочата на възвратния клапан работи добре в тесни пространства. Производителите на машини често подреждат множество Z1S модули вертикално в хидравлични колектори, създавайки сложни управляващи вериги, без да добавят обемисти външни тръбопроводи. Този модулен подход следва стандартите ISO 4401, което означава, че сандвич плочата на възвратния клапан Z1S пасва на компоненти от различни производители.
Как работи сандвич плочата на възвратния клапан Z1S
Вътре във всяка сандвич плоча на възвратен клапан Z1S се намира тарелка - обикновено изработена от високоефективна пластмаса - придържана към леглото си от пружина. Когато налягането на флуида от посоката напред достигне прага на налягането на напукване, тарелката се повдига и течността протича през него. В момента, в който налягането падне или се обърне, пружината избутва цилиндъра обратно надолу, запечатвайки прохода.
Серията Z1S предлага различни налягания на крекинг: опции от 0,5, 1,5, 3 и 5 бара. По-ниските налягания на напукване работят по-добре в системи, където искате минимално съпротивление, докато по-високите настройки предотвратяват случайно отваряне от скокове на налягането. Конфигурацията на сандвич плоча с възвратен клапан се справя с потоци до 40 литра в минута при модели с размер 6 и 100 литра в минута при варианти с размер 10.
Избор на правилната сандвич плоча на възвратен клапан Z1S
Bosch Rexroth прави осем различни варианта на функцията за затваряне на сандвич плочата на възвратния клапан Z1S. Някои блокират потока в един канал, докато други обработват два канала едновременно. Най-често срещаните блокове на версията преминават от порт A2 към A1, но ще намерите опции за почти всяка конфигурация на верига.
Размерът има значение при избора на вашата сандвич плоча на възвратен клапан. Размер 6 Z1S тежи около 0,8 килограма и издържа налягания до 350 бара. Устройствата с размер 10 са по-големи с 2,3 килограма, но могат да управляват поток от 100 литра на минута. И двете версии работят с минерални хидравлични масла и могат да бъдат адаптирани за биоразградими течности, когато изберете съвместими уплътнения.
Материалът на уплътнението влияе значително върху работата. Стандартните FKM уплътнения се справят добре с повечето приложения, особено когато скоростта на течността надвишава 4 метра в секунда. За ситуации с по-ниско налягане и по-бавен поток, меките NBR уплътнения намаляват износването на свързващите повърхности. Вашата сандвич плоча на възвратен клапан ще издържи по-дълго, когато уплътнението отговаря на вашите работни условия.
Инсталиране на вашата сандвич плоча на възвратен клапан Z1S
Правилното инсталиране определя колко добре работи вашата сандвич плоча на възвратен клапан Z1S. Монтажната повърхност трябва да е равна в рамките на 0,01 милиметра на 100 милиметра и гладка с грапавост на повърхността не по-голяма от 4 микрометра. Тези спецификации може да звучат точно, но те предотвратяват течове, които могат да се появят с течение на времето.
Сандвич плочата на възвратния клапан се монтира с четири винта — M5 за размер 6 или M6 за модели с размер 10. Въртящият момент има значение тук. Единиците с размер 6 се нуждаят от 8 до 10 нютон-метра, докато размер 10 изисква 15,5 нютон-метра плюс или минус 10 процента. Използването на винтове с клас на якост 10.9 гарантира, че монтажът остава сигурен дори при вибрации.
Можете да монтирате сандвич плочата на възвратния клапан Z1S във всяка ориентация. Дизайнът не зависи от гравитацията, за да функционира. Просто се уверете, че синята пластмасова втулка, която се доставя с някои модели, остава защитена по време на сглобяването. Тази втулка осигурява допълнително уплътнение и не трябва да се поврежда или премахва, освен ако не сменяте целия клапан.
Къде сандвич плочата на възвратния клапан Z1S работи най-добре
Хидравличните преси разчитат на сандвич плочи с възвратен клапан за безопасно задържане на товари. Когато пресата прави пауза между циклите, Z1S предотвратява течането на течността назад, което би позволило на пресата да се движи надолу. Тази функция за задържане на товара има значение както за безопасността, така и за прецизността.
Машинните инструменти използват сандвич плочата на възвратния клапан Z1S в CNC шпиндели и устройства за смяна на инструменти. Компактният сандвич дизайн се вписва в тесни пространства около въртящи се компоненти. Високоскоростните вериги в тези машини се възползват от опцията за метално уплътнение на клапана, което се справя със скорости над 4 метра в секунда без прекомерно износване.
Мобилното оборудване като багери и кранове се нуждае от надежден контрол на потока при трудни условия. Сандвич плочата на възвратния клапан Z1S се справя с температурните колебания и вибрациите, често срещани на строителните обекти. Ъгловите варианти на сандвич плочата на възвратния клапан помагат за ефективното насочване на флуидния поток в тесните граници на мобилните машини.
Поддръжка на вашата сандвич плоча на възвратен клапан Z1S
Чистата хидравлична течност поддържа вашата сандвич плоча на възвратния клапан да работи правилно. Bosch Rexroth определя ISO 4406 клас на замърсяване 20/18/15, който изисква филтриране до 20 микрометра. Мръсната течност причинява залепване или преждевременно износване на цилиндъра, което води до течове или невъзможност за затваряне.
Редовните проверки трябва да проверяват за външни течове около монтажната повърхност и да измерват спада на налягането през вентила. Увеличаването на спада на налягането често сигнализира за натрупване на замърсяване вътре. Сандвич плочата на възвратния клапан Z1S не предлага опции за поправка на място - ако вътрешният възел на тарелката се повреди, вие сменяте целия модул.
Температурата влияе върху работата на сандвич плочата на възвратния клапан. Z1S работи от -20°C до +80°C, отговаряйки на повечето температурни диапазони на хидравличната течност. Вискозитетът на течността трябва да остане между 2,8 и 500 квадратни милиметра в секунда. Извън тези диапазони, вентилът може да не се отвори при определеното налягане на пукнатини или може да развие течове.
Отстраняване на често срещани проблеми със сандвич плочата на възвратния клапан Z1S
Когато сандвич пластина на възвратен клапан не се отваря, замърсяването обикновено причинява проблема. Промиването на системата в съответствие със стандартите за чистота на ISO често разрешава проблемите със залепването. Ако промиването не работи, пружината може да е уморена и се нуждае от подмяна - което означава подмяна на целия клапан.
Прекомерното изтичане през сандвич плочата на възвратния клапан Z1S обикновено сочи към износени уплътнения или използване на течност, която е несъвместима с материала на уплътнението. Проверете дали използвате правилния тип хидравлично масло и дали уплътненията отговарят на вашето приложение. Течностите на биологична основа изискват различни уплътнения от стандартните минерални масла.
Високият спад на налягането през клапана предполага, че може да сте избрали грешно налягане на пукнатини или че отломките ограничават потока. Сандвич плочата на възвратния клапан трябва да показва постепенно увеличаване на налягането с дебита. Внезапен скок в спада на налягането показва вътрешно запушване, изискващо смяна на клапана.
Шумната работа често се дължи на кавитация - когато скоростта на течността стане твърде висока и създава мехурчета от пара, които се свиват бурно. Добавянето на амортизиране на потока нагоре или преминаването към сандвич плоча с възвратен клапан с метални уплътнения може да намали кавитационния шум. Понякога повишаването на системното налягане елиминира условията, които причиняват кавитация.
Сравнение на сандвич плочата на възвратния клапан Z1S с други опции
Вградените възвратни клапани струват по-малко от сандвич плочите, но заемат повече място и се нуждаят от допълнителни връзки за маркучи. Сандвич плочата на възвратния клапан Z1S се интегрира директно във вашия вентилен стек, като елиминира четирите края на маркуча и техните потенциални точки на теч. За системи, монтирани на колектор, сандвич дизайнът има повече смисъл.
Пилотно управляваните възвратни клапани предлагат възможности за дистанционно управление, които липсват на сандвич плочата на възвратния клапан Z1S. Те обаче изискват допълнителни пилотни линии и контролни клапани, добавяйки сложност, от която вашата система може да не се нуждае. За прост еднопосочен контрол на потока, Z1S с директно управление осигурява надеждна работа без допълнителни компоненти.

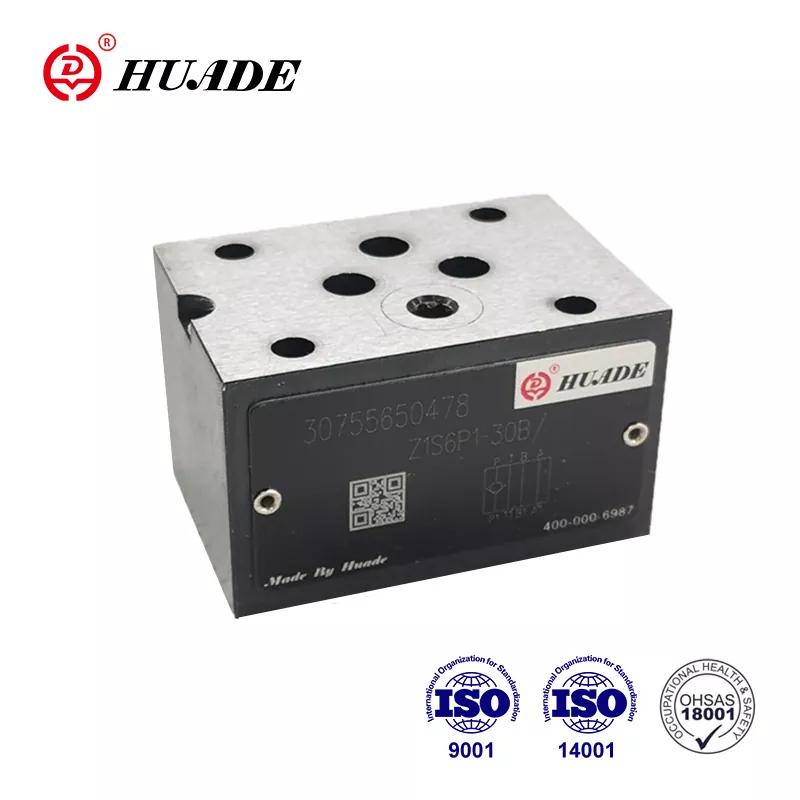

Алтернативни производители като Huade и Hengli произвеждат сандвич плочи за възвратни клапани, съвместими със стандартите ISO 4401. Тези опции могат да струват с 30 до 50 процента по-малко от оригиналните модули Bosch Rexroth. Качеството обикновено отговаря на изискванията за некритични приложения, но оригиналните Z1S вентили предлагат доказана надеждност в взискателни среди.
Извличане на максимума от вашата сандвич плоча на възвратен клапан Z1S
Сандвич плочата на възвратния клапан Z1S осигурява надежден еднопосочен контрол на потока, когато съобразите вентила с вашето приложение. Изборът на правилното налягане на напукване, тип уплътнение и размер гарантира оптимална производителност. Правилният монтаж с правилен въртящ момент и подготовка на повърхността предотвратяват течове. Поддържането на чиста течност и поддържането на температурни граници удължава експлоатационния живот.
Тази сандвич плоча с възвратен клапан работи в системи с налягане от 0,5 бара до 350 бара и обработва минерални масла или биоразградими течности с подходящи уплътнения. Компактният сандвич монтаж намалява изискванията за пространство, като същевременно осигурява работа без течове. Независимо дали проектирате нова хидравлична система или надграждате съществуваща, сандвич плочата на възвратния клапан Z1S предлага доказано решение за управление на посоката на потока.
За подробни спецификации и информация за поръчка Bosch Rexroth предоставя изчерпателни таблици с данни чрез своите дистрибутори. Отделянето на време за преглед на тези документи ви помага да изберете точния вариант на сандвич пластина на възвратен клапан Z1S, който вашето приложение изисква.
